DICOM名词解释：

dicom全名是医学数字影像和通讯。它是个编码和数据传输协议。DICOM的英文名称是Digital Imaging and Communications in Medicine，即医学数字成像和通信，是医学图像和相关信息的国际标准（ISO 12052）。自动校准被广泛应用于放射医疗，心血管成像以及放射诊疗诊断设备（X射线，CT，核磁共振，超声等），并且在眼科和牙科等其它医学领域得到越来越深入广泛的应用。

在数以万计的在用医学成像设备中，DICOM是部署最为广泛的医疗信息标准之一。当前大约有百亿级符合DICOM标准的医学图像用于临床使用。医院里的ct机出来的x光胶片就是遵从这个协议编码的。当然其他仪器比如核磁共振等等也是如此。平时看到的胶片只是打印出来的dicom文件的部分数据。ct机所有的操作包括打印、生成文件、传输都要遵从dicom协议。

Dicom显示器

对于光电设备显示器，也有用户能发现有的显示器带有Dicom模式，再这一模式下通常是去彩色只保留黑白，实际这种做法是不符合Dicom规格要求的，只能做一种黑白模式，提供阅读场景下多一点的选择。

普通显示器：8bit- 256灰阶，用于显示彩色图象，无灰阶要求，使用普通显卡。

医用Dicom显示器：10bit-1024灰阶，用于显示X光灰阶图象，于诊断相关，要求：10bit~11bit（1024~2048灰阶）。也就是说，从黑色到白色的渐变过程，医疗液晶可以显示1024~2048的灰阶方块，显示的灰阶数越多，灰阶的过渡越平滑。并且还支持SBC功能（稳定的亮度控制）：显示器的亮度是会随着时间而衰减的，普通显示器由于没有稳定的亮度控制和校准，不但衰减较快，平时使用时，也由于受环境的影响，其亮度不能长时间的维持在一个对人体肉眼合适的水平上。而专业的医用灰阶显示器考虑到这一个问题，采取了稳定的亮度控制技术，对显示亮度所反馈的信息随时进行校准，使其始终保持在标准亮度之上，符合临床的阅片标准。

Dicom医用显示器要求

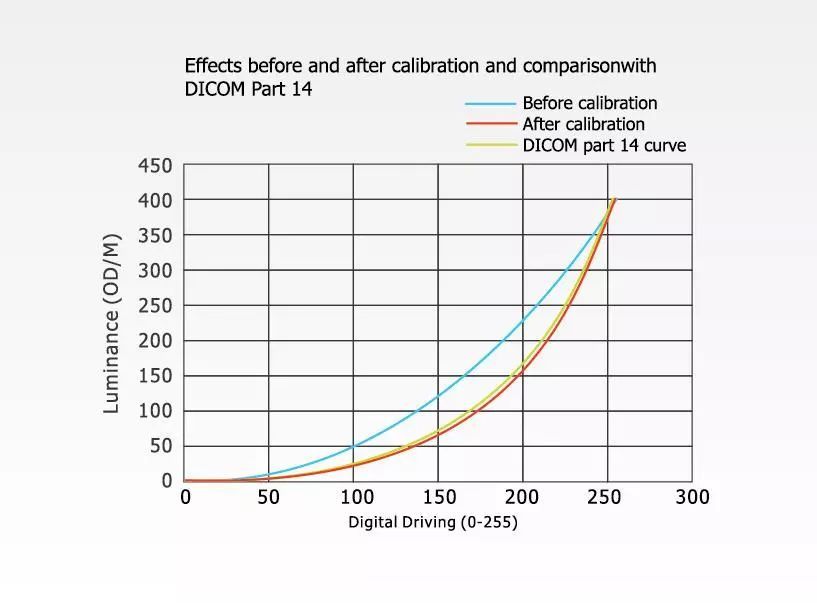

灰阶校准

1．DICOM3．0标准灰度显示函数不同监示器显示的普通数字图像，其视觉上的表现、信息和特性不尽相同。在PACS系统中，要求医学图像的显示具有整体性，任一医学图像在不同的监示器上，视觉上表征的亮度、灰度、对比度等是一致的。DICOM PART3.0 14，这份Spec定为显示灰阶图像提供了一个标准显示函数一灰阶标准显示函数(GSDF)。使用这个标准显示函数在不同亮度的显示系统上显示图像，能提供某种程度的相似性。经过此函数转化的灰阶，人眼的反应近似呈线性关系。也就是说，必须具备调整DICOM曲线的能力，使其与标准相吻合，从而保证影像的显示质量。使因此一个好的医用显示器，必需具备有调整灰阶显示曲线以符合DICOM3.14中规定的灰阶显示函数的功能。而有较高亮度的显示系统则能显示更多可分辨的灰阶数(JND)。
