一文讲清楚HDMI1.4-2.0的带宽支持能力变化

HDMI 1.4带宽10Gbps

HDMI1.4这是显示器/电视等行业的HDMI入门档，99%的显示器都在HDMI1.4及以上。每个channel 最大带宽为3.4G，3个data channel传，另一个clock channel不传data。支持自适应同步技术，即AMD FreeSync。令人遗憾的是，HDMI 1.4 不支持 21：9也就是带鱼屏 超宽视频和 3D 立体格式,也不支持HDR，不支持Rec.2020色域。

支持的分辨率：，

3840×2160 @ 30Hz

2560×1600@75Hz

1920×1080@144Hz

HDMI 2.0带宽18Gbps

2.0 版本进一步扩展了色彩深度，每个channel 最大带宽为5.94G, 3个data channel传，另一个clock channel不传data。能够支持 4K@60Hz 的刷新率，支持自适应同步技术，即AMD FreeSync。同时还增加了对 21：9 宽高比和 3D 立体格式,HDR的支持,可兼容 Rec.2020 色深。HDMI 2.0a 增加了对 静态HDR（高动态范围）的支持，而 HDMI 2.0b 则支持高级 HDR10 格式和 HLG 标准。

支持的分辨率：

2560*1440 144hz

5120K*2880 30Hz

1920*1080 240Hz

3840K*2160 60Hz

HDMI 2.1带宽48Gbps

2.1 版本支持高达 10K 的分辨率、动态HDR（高动态范围）、eARC（增强型音频回传通道）、VRR（可变刷新率）和ALLM（自动低延迟模式）等技术，向后兼容 HDMI 2.0、HDMI 1.4。

4 lanes x 12Gbps/channel）,其中2.1 的FRL 将clock channel也用于传输，之前的2.0 1.4只有3个data channel.

支持的分辨率：

8K 7680×4320@60Hz

4K@120Hz，其中包括真4K的4096×2160像素和3840×2160像素

10K 分辨率

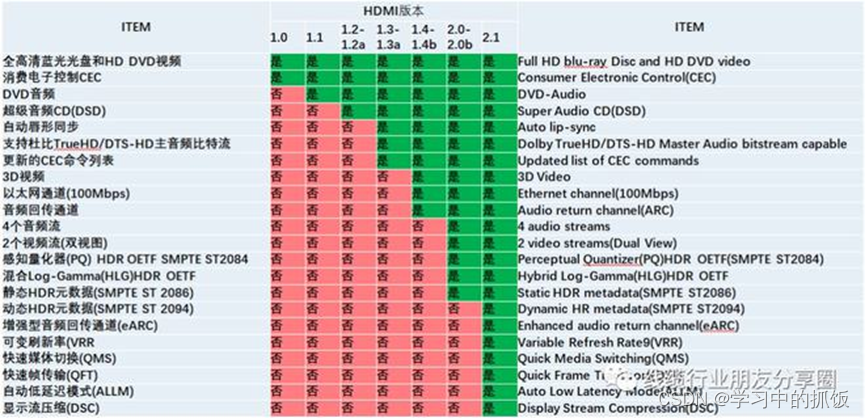

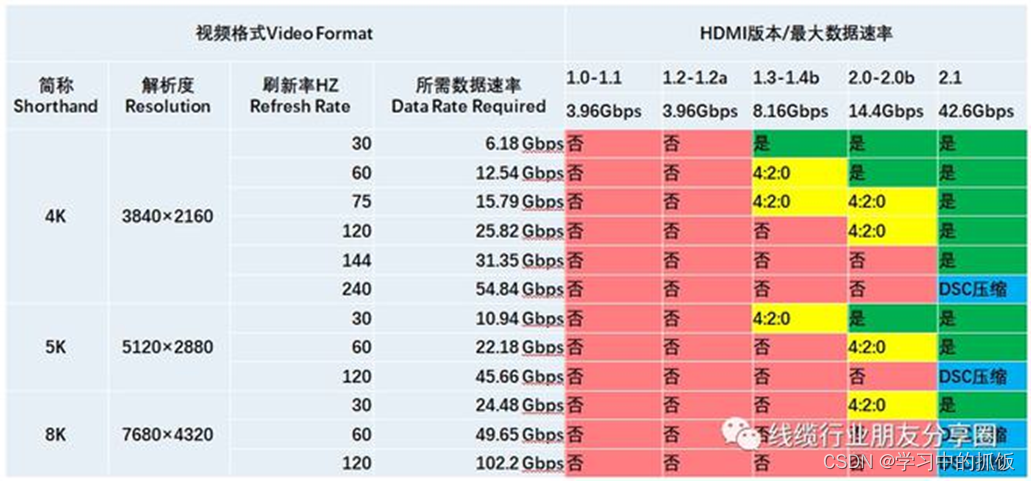

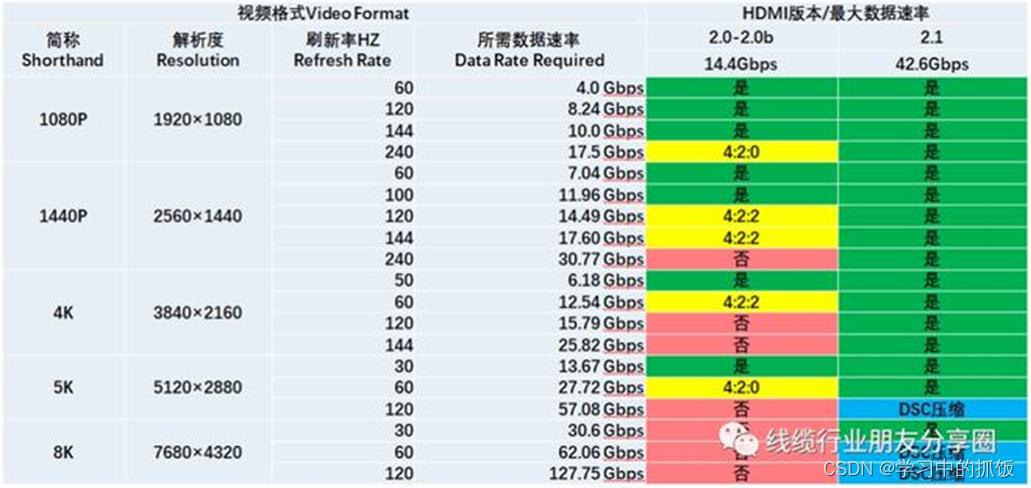

实际应用中，在这里还需要强调

目前主流的DP1.0、1.4a和HDMI1.0、2.0。版本使用的都是8b/10b编码，编码里还有20％适用于校验的。因此，这些版本的DP和HDMI的理论最大带宽还需要再乘上80%才是可用于传输视频数据的带宽。而最新的DP2.0和HDMI2.1都采用了更新的编码方式，进一步提高了效率。

Hdmi1.4b以最高340M的TMDS字符速率定义TMDS信号Max TMDS clock 340M。

2.1规范在TMDS处添加TMDS信号从340到600 Mcsc.制作EDID中的分辨率信息时，HDMI 1.4的分辨率DCLK要在340 Mhz以内，2.0要在600Mhz以内。
