HDCP科普以及实际应用

功能简介

HDCP(High-bandwidth Digital Content Protection)HDCP即高带宽数字内容保护技术为了保证HDMI或者DVI或者DP传输的高清晰信号不会被非法录制,保护版权,就出现了HDCP技术。规范由Intel领头完成,当用户非法复制传输视频影像时,该技术会进行干扰,降低复制出来的影像的质量,从而对视频内容进行保护。市场上大部分涉及视频影像的器件,比如电视,播放器,显示器,游戏机,盒子,以及中转转接的产品,都是支援这个功能的。可以理解为Transmitter播放器、Receiver显示器、Repeater 中转器全链路支持,如有一方不支持,影像就无法正常传输。

Hdcp官网:https://www.digital-cp.com/hdcp-specifications

技术版本

Hdcp目前主要使用的是hdcp1.4hdcp2.2标准,业内最新支持到2.3。Key不能向下兼容,个别高端的DVD和游戏机内置2.3key,如果搭配1.4key的显示器会播放失败黑屏,可以使用HDCP2.3 TO HDCP 1.4转换器。也有一种说法,1.4KEY是通用的,2.2Key是单独的。

Hdcp交互时,版本的选择是由Souce决定的,sink端是完全被动应答的。所以为了尽可能兼容更多的信号源设备,Sink厂商比如电视显示器在研发时,会尽可能多内置不同版本的Key。不过也取决于Sink本身规格定义,本身只做低分辨率的,就没必要加高版本的Key。

设计参考

一般来说,低端的电视主板芯片内置1.4key,根据芯片规格和功能需求,比如要做HDR,高画质要求,DP1.4以上等等,就会考虑2.2才带得动;有的低端的主板芯片带不动2.2 key,但是支持HDMI2.0的主板,一般都支援HDCP key2.2.

综上,建议HDMI2.0或带有HDR功能的,都使用2.2Key;

沟通过程

HDMI Hdcp的交互是通过HDMI i2c通道

Hdcp1.4/Hdcp2.2均会在设备端存放相应的key,用于hdcp交互验证使用,位置不同,如果外部烧录Key需要注意设定正确的起始位置。

使用资格

厂商要加入 Digital Content Protection (DCP)成会员,缴纳年费,此外再向 DCP 协会购买Key,费用视数量决定。参考价格:几毛人民币。

实现方式

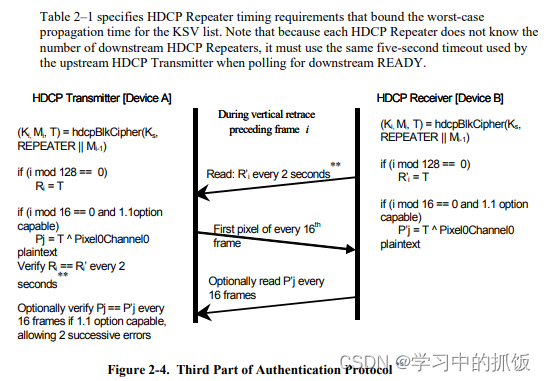

1. First part of Authentication Protocol 2. Second part of Authentication Protocol 3. Third part of Authentication Protocol

可以理解为每个HDCP设备都有自己的身份证,先检查输出端和接收端,再发个数,(计算)猜对了就下一步/猜错了就黑屏,检查通过后随机生成一个128bit秘钥...视频加密传输(AES),配对的接收端才能解密(对称加密技术),以上步骤都通过就解密后输出画面。同时每过2秒一次验证,每128帧重新算一次确保同步...

 和接口版本的一般关系,仅供参考:

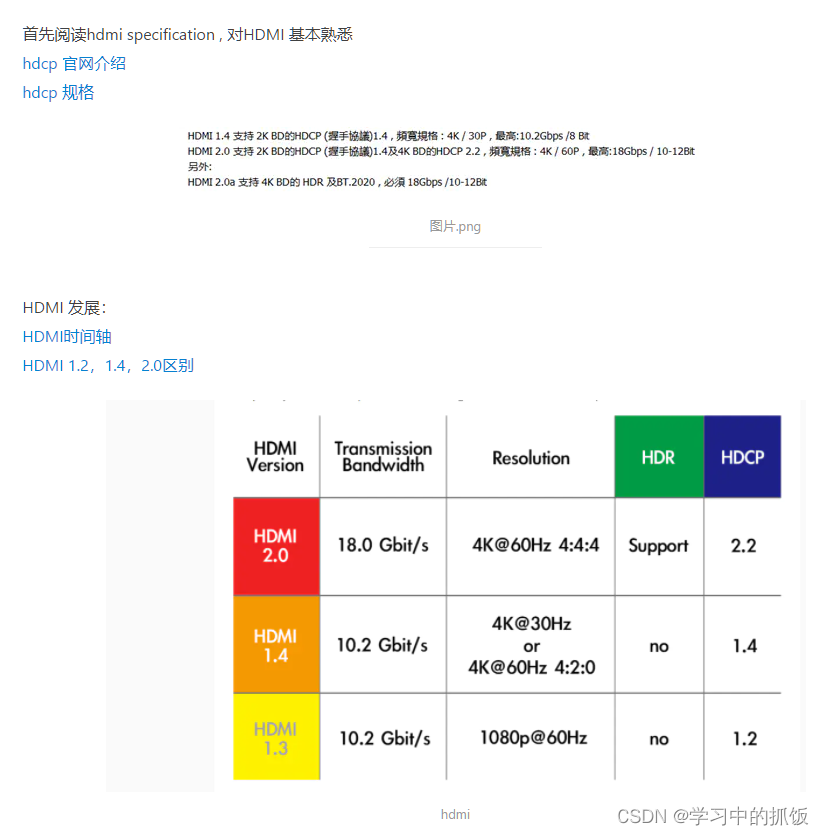

HDMI 对应的hdcp 版本如下,但HDMI 协议的版本与HDCP 之间没有必然的联系

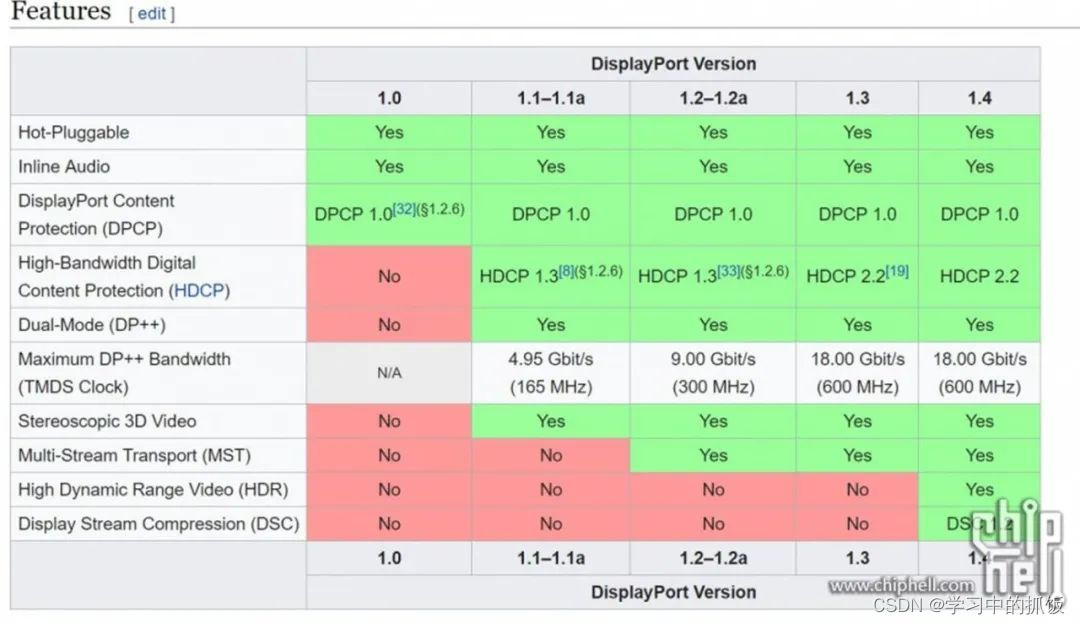

dp-1.2 规格书中可以看到,采用的是hdcp1.3 (DP 规格书)
