一．要求

降压：

输入：30V DC

输出电压范围：3.3V ~ 5V可调

输出电流：≥2A

纹波：≤20mV

用TPS5430电源芯片制作DCDC降压电路，±12V，±5V

二．电路设计

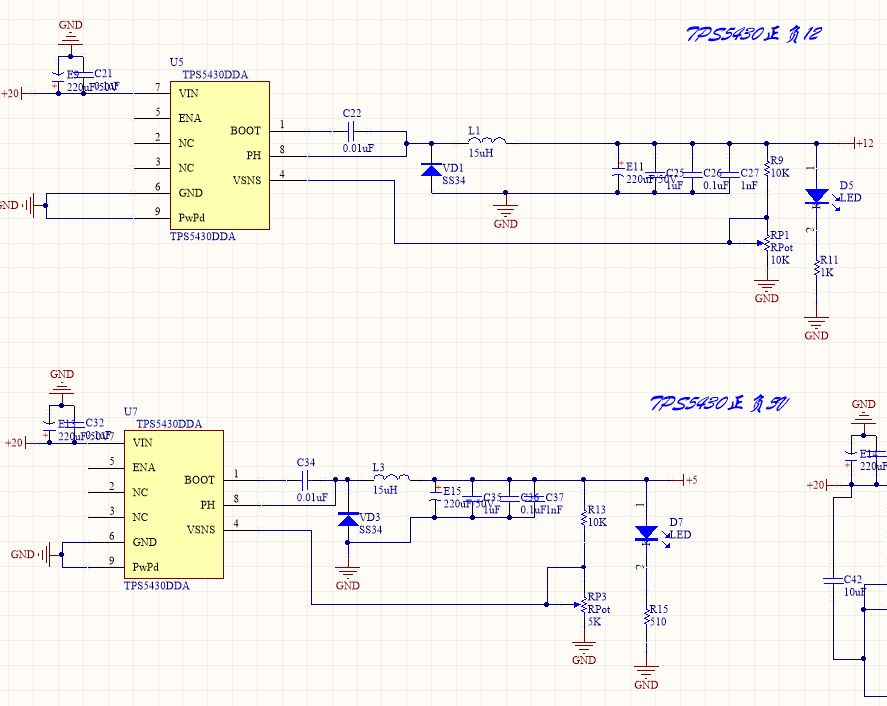

图1 DCDC降压正压部分电路图

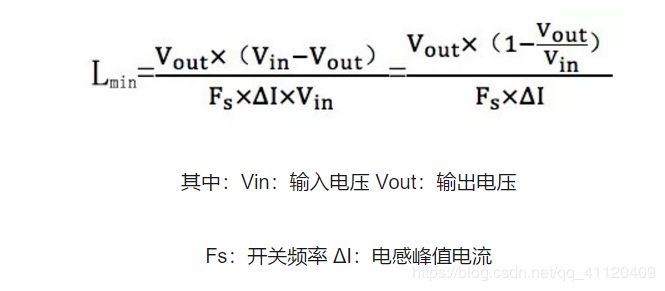

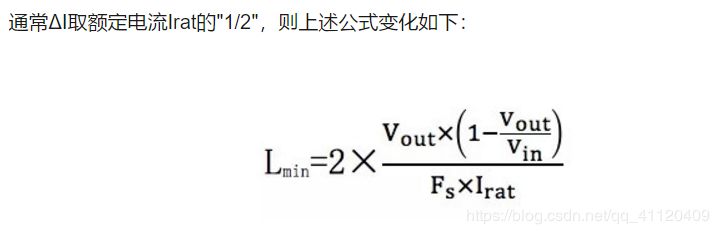

电感计算公式：

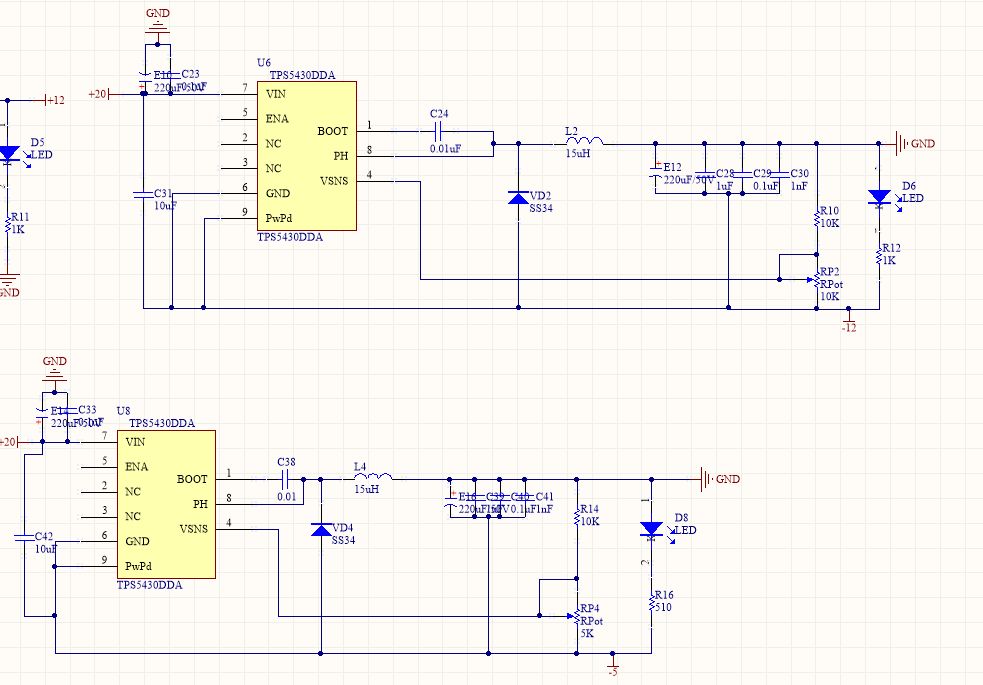

图2 DCDC降压负压部分电路图

三．主要芯片

TPS5430

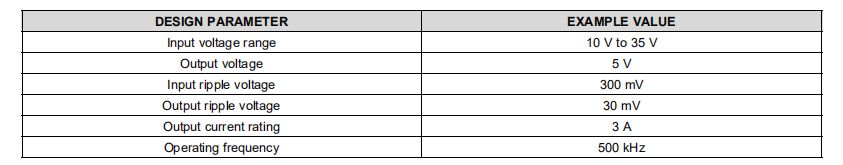

图3 TPS5430参数图

四．测试

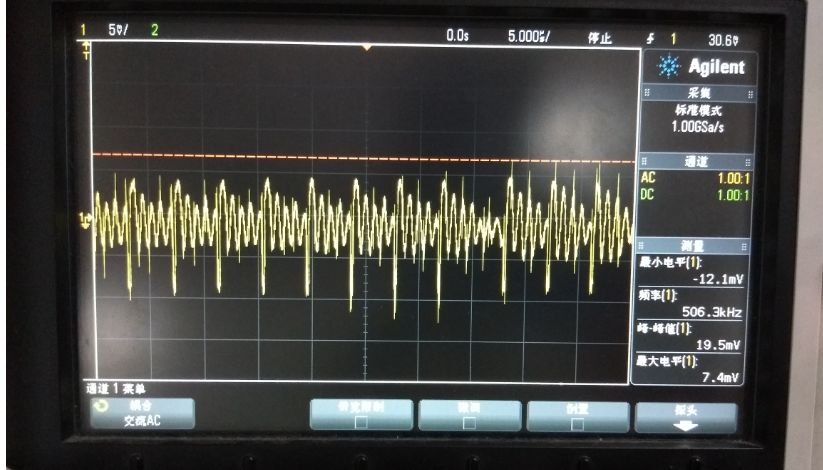

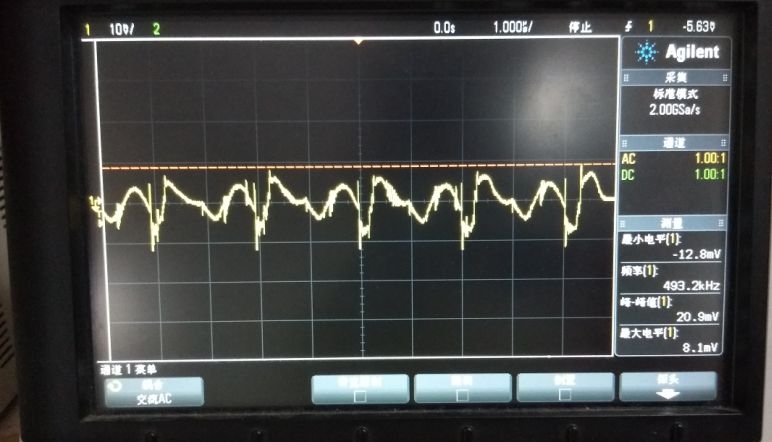

图4 -12V电压的纹波

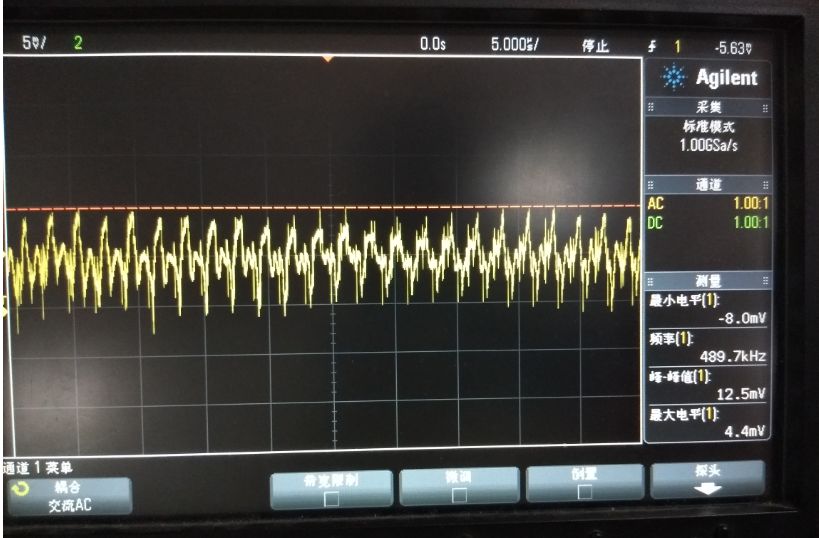

图5 +12V电压的纹波

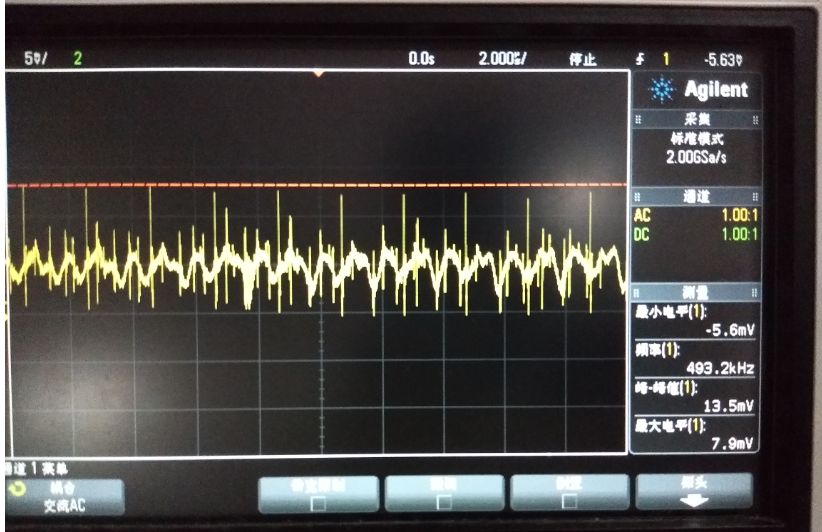

图6 -5V电压的纹波


图7 +5V电压的纹波

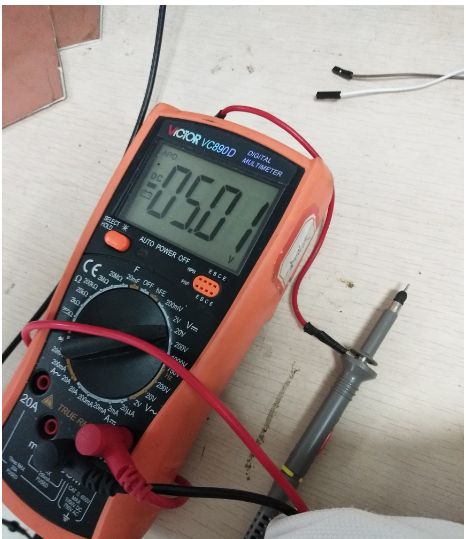

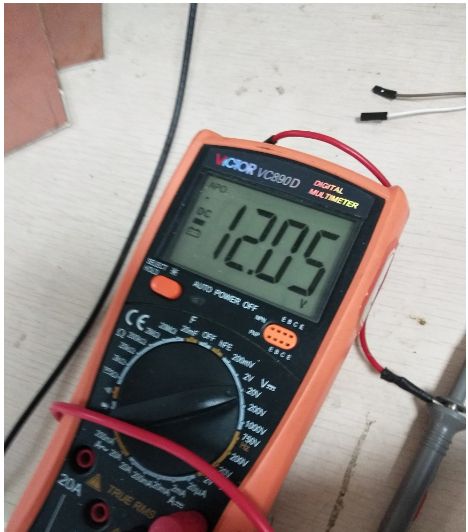

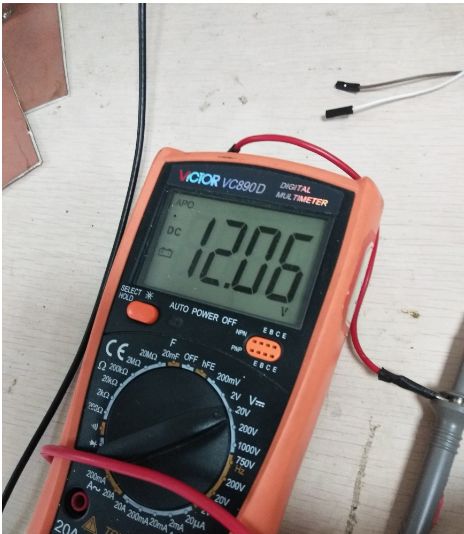

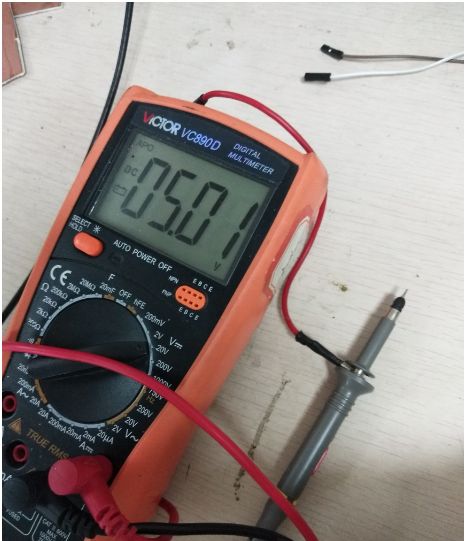

图8输出电压大小

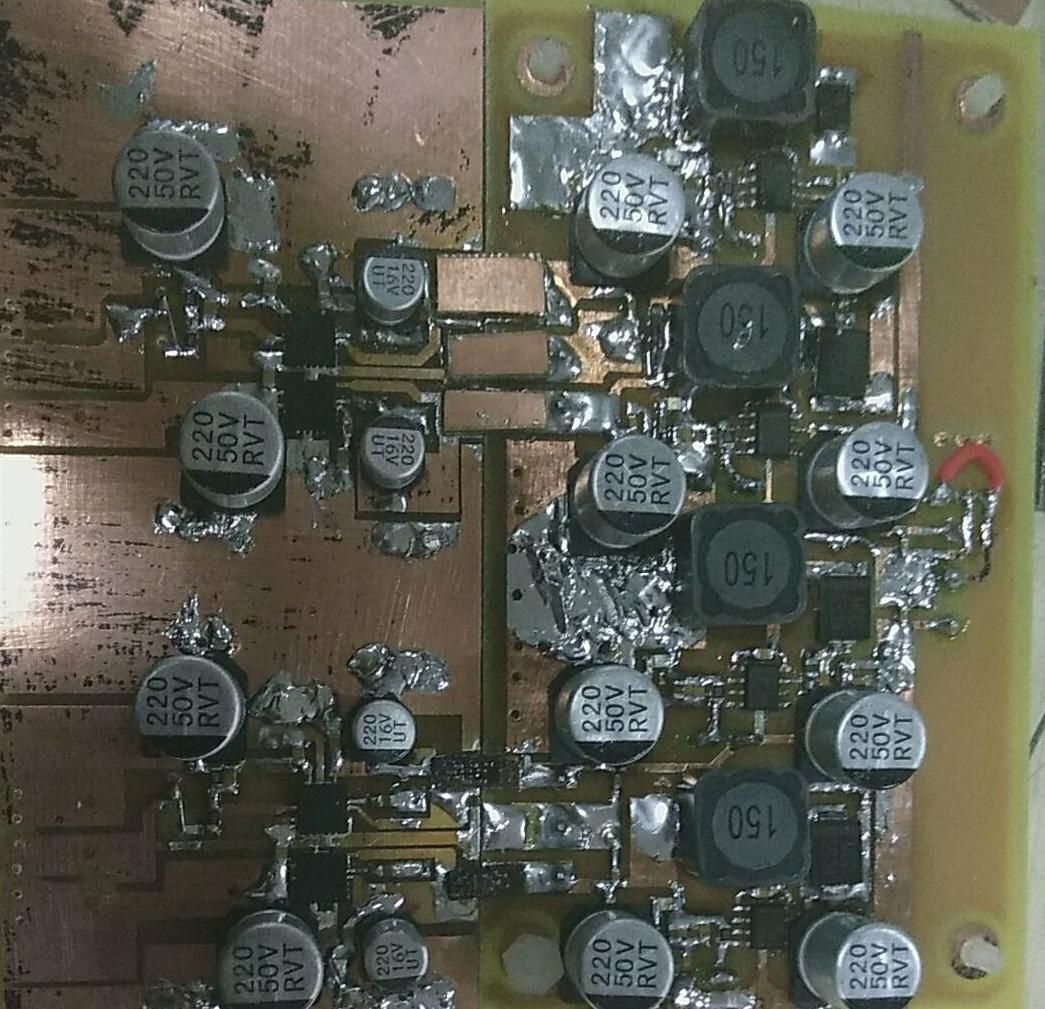

图9板子实物图
