四博智联探针系列

随着智能化技术的不断发展，Wi-Fi探针作为一种数据收集与分析工具，正逐步渗透到商业分析与智能管理领域。深圳四博智联科技有限公司推出的Wi-Fi探针系列，以其卓越的性能与灵活的集成方式，成为行业内一款备受瞩目的产品。

一、核心功能与技术优势

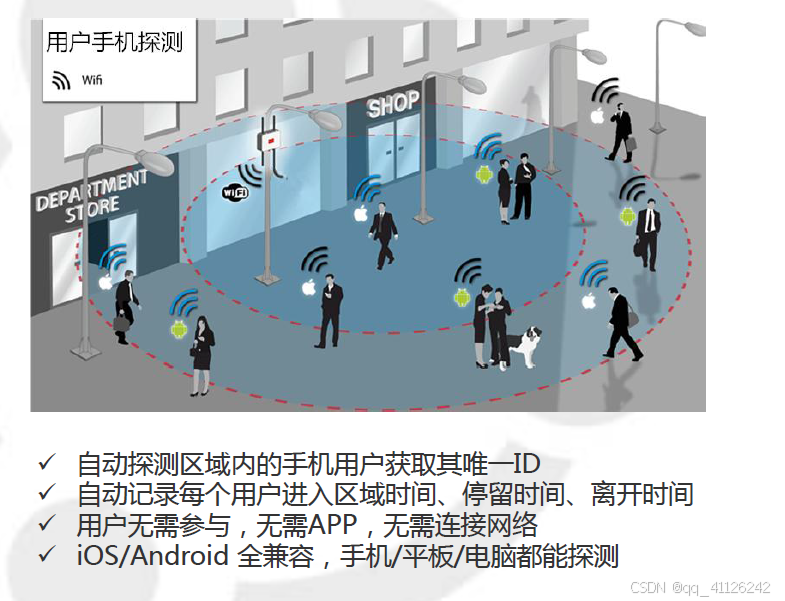

1. 无连接也能探测：即便顾客未连接Wi-Fi，只要手机的Wi-Fi选项未关闭，探针即可捕捉信号，用于客流定位、新老顾客识别以及手机品牌分析。
2. 全包捕获：支持全频道信号捕获，包括苹果手机信号，突破传统探针对苹果设备的探测局限。
3. 多场景适用：即使手机已连接Wi-Fi，探针也能正常工作，远胜于改装路由器的探测效果。
4. 独立研发，支持定制：从硬件设计到软件开发，四博智联全程自主研发，可根据客户需求提供个性化技术支持与定制服务。

 实现功能：

1. 即便顾客没有连接Wi-Fi，只要手机的Wi-Fi选项没有关闭，Wi-Fi探针就能探测到顾客手机发射出的信号进而能够做客流定位，新老顾客识别，顾客手机品牌识别等数据分析。
2. 全频道，所有包全抓取（可探测苹果手机，苹果手机仅在探测阶段MAC随机，其它阶段都是真实MAC）。
3. 即使手机已经连接Wi-Fi也可以探测（一般路由器改装的探针无法做到）。
4. 从Wi-Fi模块设计，固件研发，定位算法，探针的配套PC软件、APP软件所有环节都是本司独立研发，因此可以提供全方位的技术支持和定制需求。
5. 方便集成，





TM-001 产品外形如下图：

模块每个管脚定义如下表所示：

序号	Pin脚名称	类型	功能说明
1	STATE	I/O	可以根据需要订制固件开发相应功能。
2	RXD	I/O	GPIO3; 模块内部已串联22Ω限流电阻，可接外部5.0V电平； 可⽤作烧写 Flash 时 UART Rx；
3	TXD	I/O	GPIO1; 模块内部已串联22Ω限流电阻，可接外部5.0V电平； 可⽤作烧写 Flash 时 UART Tx
4	GND	P	GND
5	VCC	P	模块电源：3.3V~5.0V，推荐使用5.0V
6	EN	I	芯⽚使能端，⾼电平：有效，芯⽚正常⼯作；低电平：芯⽚关闭，电流很⼩

 ESP-M1、ESP-M2模块集成见 “硬件开发手册>四博智联WiFi探针（ESP-M1_M2）.pdf“

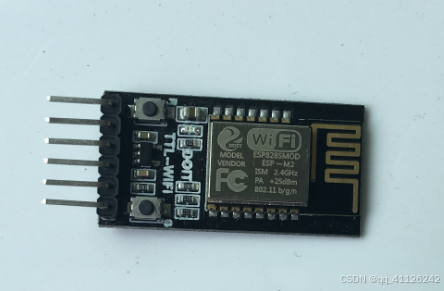

ESP-M1                                     ESP-M2

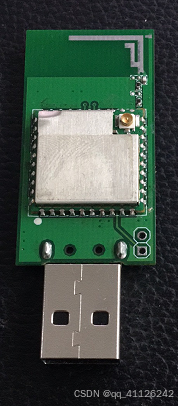

TP-001可以直接插到PC机测试使用

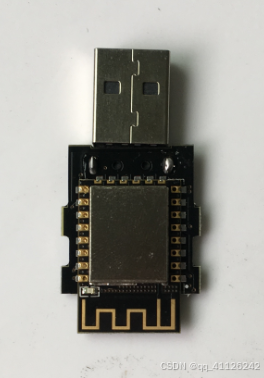

          TP-001 版本                      TZ-5G

TZ-5G 规格（5G版本目前只支持输出，不支持AT配置）：

名称	功能	备注
WIFI 协议	支持802.11a/b/g/n/ac	支持
工作模式	2.4G/5G	在信道间轮训切换，每个信道250毫秒
工作电压	5V
工作电流	80mA,峰值电池200mA	启动电流达到200mA
天线	板载天线	可以选配外置天线

1. 数据读取

在完成步骤1后，直接通过串口即可读取数据，串口波特率设置为 115200,其它选项默认。

如果需要PC机测试，请使用杜邦线转接到USB-TTL设备上，然后安装相应驱动（附件中带了CP210X），打开目录 “探针PC调试工具- 四博智联-WiFi探测上位机-设置工具.exe”

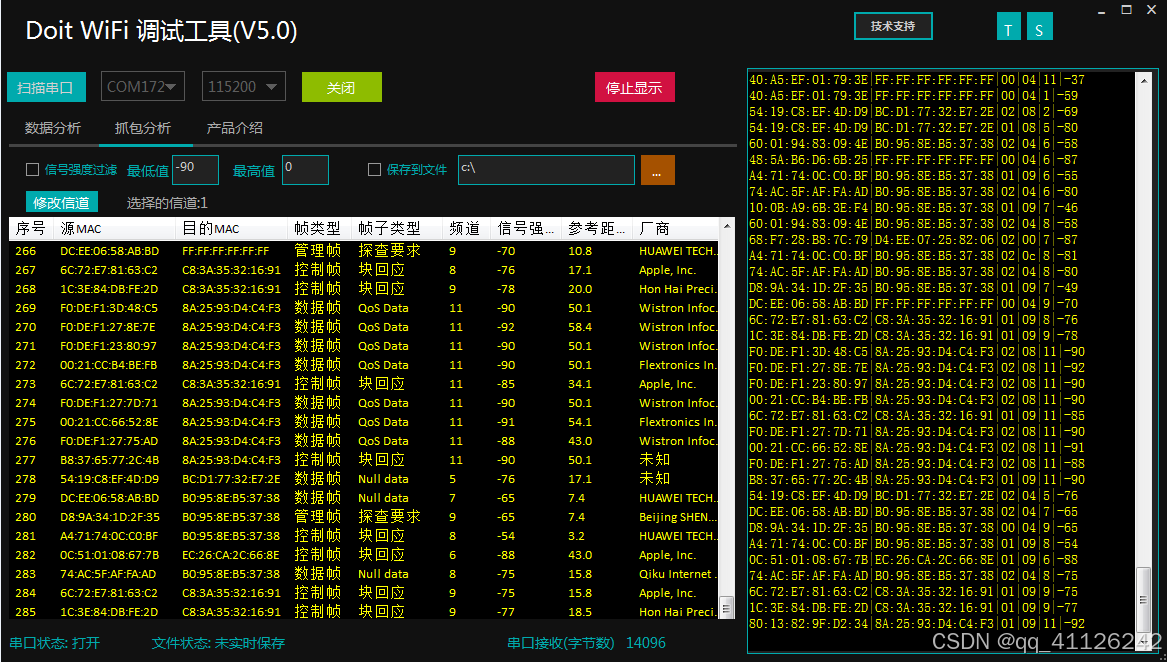

运行即可等到如下图所示结果：

另外可以用支持OTG功能Android手机进行测试,附件“手机APP调试工具”有相应的工具。其中探针测试支持定义接口上传.apk支持将串口读到数据通过http远程传输。

探针数据默认格式：

A8:15:4D:5F:BD:36|00:08:22:29:11:4F|02|04|1|-94

其中：

第一列：08:00:23:6F:58:CE 代表手机MAC

第二列：12:F8:56:FF:6F:56 代表路由MAC

第三列：00 代表Frame的大类

第四列：08 代表Frame的小类

第五列：3 代表Channel

第六列： 信号强度，据此可算出大概的距离，距离公式联系QQ 114209716 购买。

通常情况下，只需要关注第一列即可，详细介绍请看”WiFi探针原理教程.pdf” (压缩包中)。

输出本机MAC,见本文档AT指令9中详细介绍。有效范围，在空旷区域达到 50-100米。

AT指令：

1)控制读取的信号强度范围

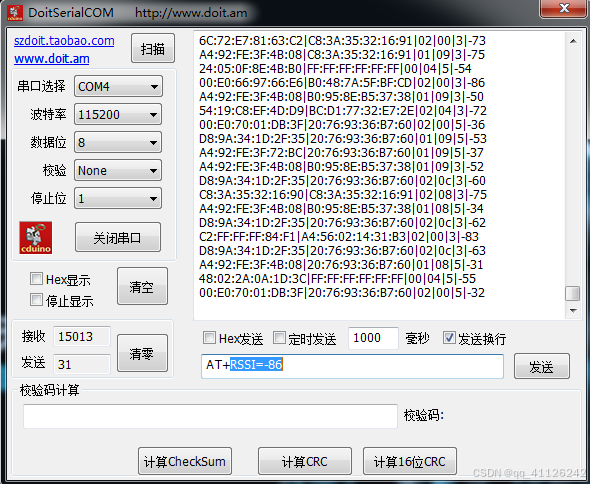

AT+RSSI=信号强度\r\n

比如 AT+RSSI=-70\r\n

2)默认是全频道(1---13)扫描，可以通过AT指令固定在一个或多个频道上

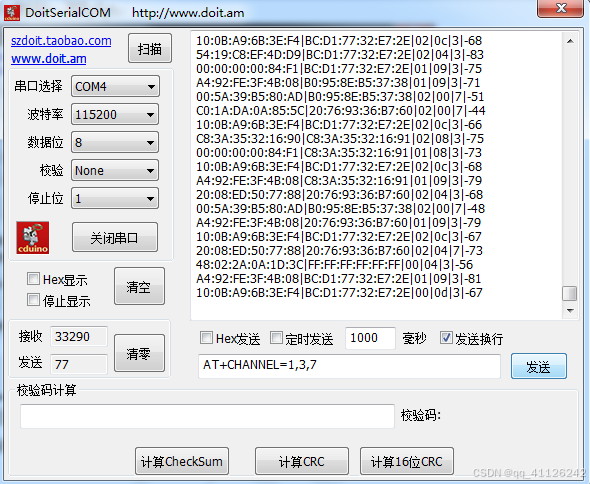

AT+CHANNEL=1,3,5\r\n

3)控制串口输出波特率,默认是 115200,可以通过AT指令进行更改

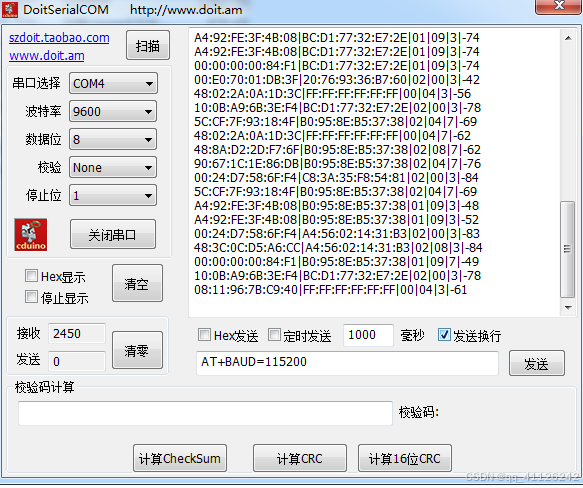

AT+BAUD=9600\r\n



1. 设定信道采集周期（默认是250ms）, 可以通过AT指令进行更改

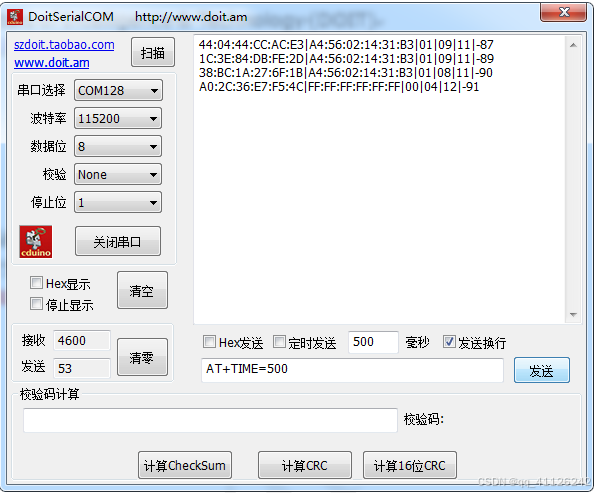

AT+TIME=500\r\n,其中500代表每一个channel的采集时间，单位为毫秒

5)设定输出周期，可以通过

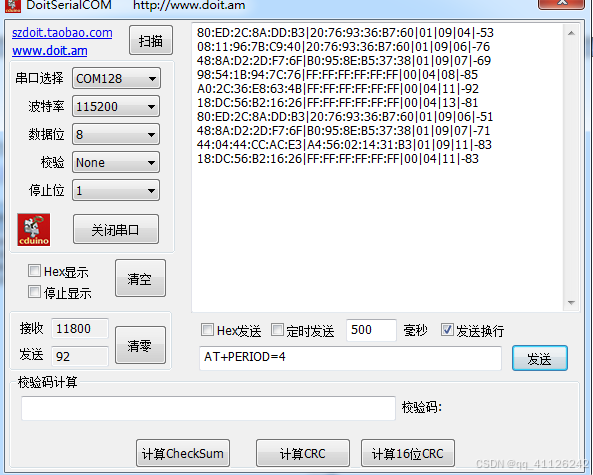

AT+PERIOD=4\r\n，设置输出周期，默认为4，单位为在每个channel时间。

代表每采集4个channel，输出采集内容。

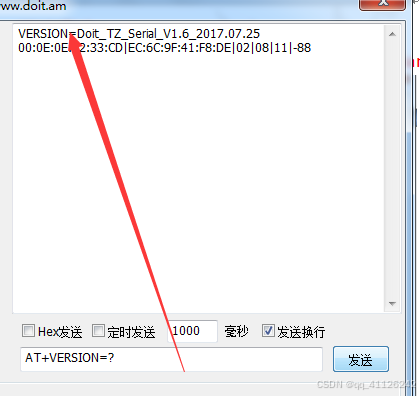

1. 查看固件版本

  AT+VERSION=?\r\n

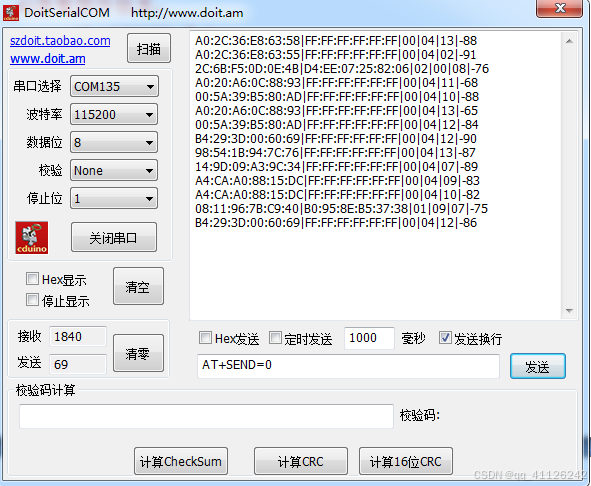

1. 采集控制

AT+SEND=0\r\n,开始采集AT+SEND=1\r\n

当停止采集时，进入低功耗模式。

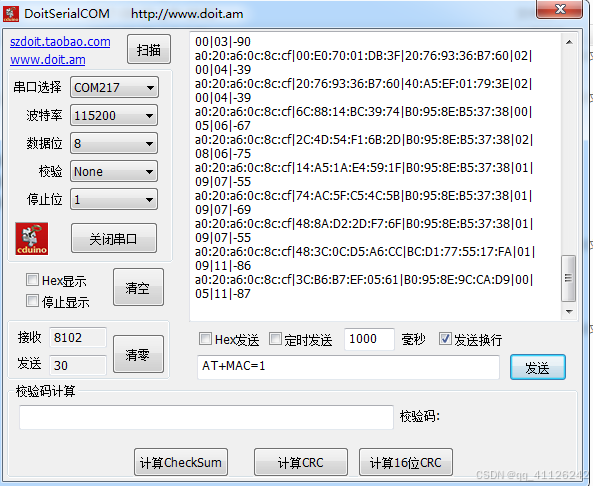

8）是否输出本机mac

开启AT+MAC=1\r\n 停止更多输出AT+MAC=0\r\n

9) 是否过滤苹果虚假mac,默认过滤

开启过滤AT+IOS=1\r\n 停止过滤AT+IOS=0\r\n

10) 是否统计从路由到手机的包，默认开启。

开启AT+AP=1\r\n 停止AT+AP=0\r\n

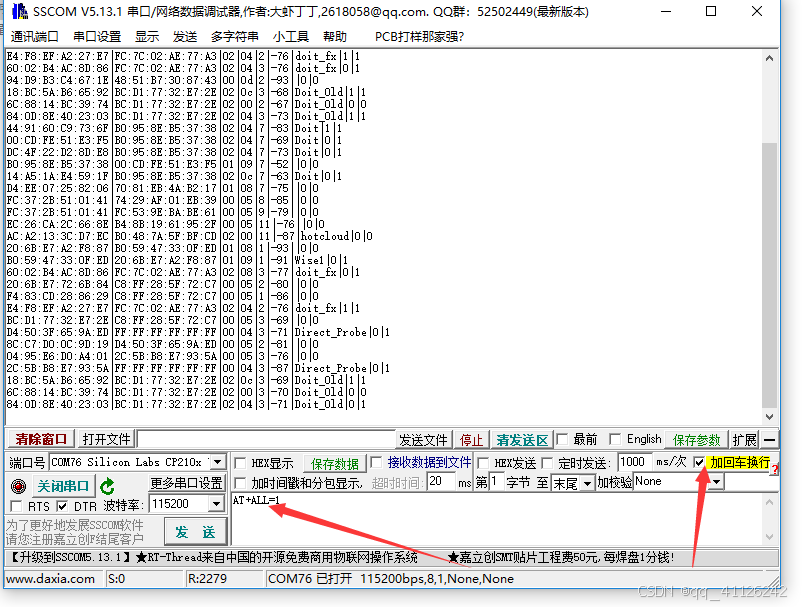

11）输出更多信息---开启专家模式

开始AT+ALL=1\r\n 停止更多输出AT+ALL=0\r\n

包括路由名称或探测包的路由名称，和目前手机是否黑屏，此功能为高级功能，非专业分析不需要开启。

00:CD:FE:51:E3:F5|B0:95:8E:B5:37:38|02|00|6|-59|Doit|0|0

第一列：手机MAC

第二列：路由MAC

第三列：包的大类

第四列：包的小类

第五列：包所在的信道

第六列：信号强度

第七列：路由名称，或是探测包的路由名字

第八列：手机状态，0代表正常，1代表黑屏

第九列：为1代表手机发出的包，为0代表路由发出的包

如果需要确切的知道抓取的Frame是手机或是路由发出，请开启此功能，但需要根据第9列的指标，来分析第一列是不是手机。

12）仅针对5g探针（模块）有效，打开或是关闭2.4G采集功能，默认打开。

AT+FREQUENCY=X\r\n；
X=1；表示2.4G和5.8G频段（全频段）；
X=2；表示2.4G频段；
X=5；表示5.8G频段；
