1.数据手册解读——贴片电阻

目录

贴片电阻解读

0  贴片电阻的封装尺寸

1  贴片电阻的电气特性

1.1 功率

1.2工作温度范围 Operating Temperature Range

1.3  耐压值

1.4 阻值误差

1.5 阻值标准

1.6 温度系数(TEMPERATURE COEFFICIENT)

1.7 降额

RATED VOLTAGE额定电压

RMS的物理意义


贴片电阻解读

简  介:我们常说的贴片电阻(SMD Resistor)叫”片式固定电阻器"(Chip Fixed Resistor),又叫”矩形片状电阻"(Rectangular ChipResistors),是由ROHM公司发明并最早推出市场的。特点是耐潮湿,耐高温,可靠度高,外观尺寸均匀,精确且温度系数与阻值公差小。按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上,然后烧结形成的。我们通常所见的多为厚膜片式电阻,精度范围±0.5%~10%,温度系数:±50PPM/℃~±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成,特点是低温度系数(±5PPM/℃),高精度(±0.01%~±1%)。封装有:0201,0402,0603,0805,1206,1210,1812,2010,2512。其常规系列的精度为5%,1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24,E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

本文以YAGEO(国巨)RC系列的通用片式电阻(general purpose chip resistors)的data sheet为例解读贴片电阻的特性。

注:RC系列,为YAGEO(国巨)自己定义的产品系列代号,与RC电路无关。

0  贴片电阻的封装尺寸

        其中英制单位为英寸,例如0603封装贴片电阻尺寸为0.06英寸×0.03英寸。

表1贴片电阻的封装尺寸表

TYPE

L (mm)

W (mm)

H (mm)

I1 (mm)

I2 (mm)

RC0075

0.30±0.01

0.15±0.01

0.10±0.01

0.08±0.03

0.08±0.03

RC0100

0.40±0.02

0.20±0.02

0.13±0.02

0.10±0.03

0.10±0.03

RC0201

0.60±0.03

0.30±0.03

0.23±0.03

0.10±0.05

0.15±0.05

RC0402

1.00±0.05

0.50±0.05

0.35±0.05

0.20±0.10

0.25±0.10

RC0603

1.60±0.10

0.80±0.10

0.45±0.10

0.25±0.15

0.25±0.15

RC0805

2.00±0.10

1.25±0.10

0.50±0.10

0.35±0.20

0.35±0.20

RC1206

3.10±0.10

1.60±0.10

0.55±0.10

0.45±0.20

0.40±0.20

RC1210

3.10±0.10

2.60±0.15

0.50±0.10

0.45±0.15

0.50±0.20

RC1218

3.10±0.10

4.60±0.10

0.55±0.10

0.45±0.20

0.40±0.20

RC2010

5.00±0.10

2.50±0.15

0.55±0.10

0.45±0.15

0.50±0.20

RC2512

6.35±0.10

3.10±0.15

0.55±0.10

0.60±0.20

0.50±0.20

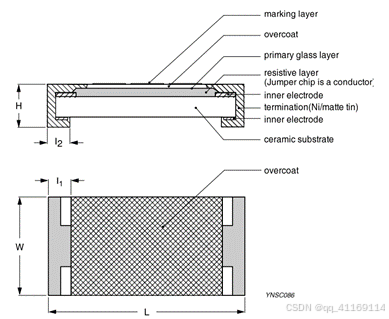

图1贴片电阻尺寸图

1  贴片电阻的电气特性

1.1 功率

        贴片电阻封装尺寸和功率成正相关,即封装尺寸越大功率越大。一般来说封装尺寸和功率对照如下:

  0201封装1/20W

  0402封装1/16W

  0603封装1/10W

  0805封装1/8W

  1206封装1/4W

  1210封装1/3W

  2010封装3/4W

  2512封装1W

        贴片电阻的具体功率实际上和制造工艺有关,具体以数据手册为准。如图2所示,国巨RC系列贴片电阻生产的0402封装的电阻就有1/16W和1/8W两种。

图2 国巨RC系列贴片电阻功率对照

1.2工作温度范围 Operating Temperature Range

        电阻的工作温度范围取决于其材料和设计。一般来说,常见的电阻器的工作温度范围大约是-55℃至+150℃,这是指一般的商用电阻器。但是,有些特殊用途的电阻器可以在更高的温度下工作,例如高温电阻器可以在300℃或更高的温度下工作。此外,还有一些专门设计用于极低温度环境的低温电阻器。需要注意的是,电阻工作温度范围是一个大致的参考值,实际情况可能因为环境条件、使用方式和其他因素而有所不同。因此,在选择和使用电阻器时,建议参考电阻器的技术规格和厂商提供的详细信息。

        如图所示,YAGEO(国巨)RC系列贴片电阻的温度-55℃至+155℃

1.3  耐压值

        数据手册中一般会给出三个耐压值,如下表所示:

MAXIMUM WORKING VOLTAGE

MAXIMUM OVERLOAD VOLTAGE

DIELECTRIC WITHSTANDING VOLTAGE

最大工作电压

最大过载电压

介电承受电压/绝缘耐电压

        其中,最大工作电压(Maximum Working Voltage):允许加到电阻器两端的最大连续工作电压称为最大工作电压。

最大过载电压(MAXIMUM OVERLOAD VOLTAGE):也就是在电阻上施加的电压不能找过这个值,否则会击穿电阻,这个参数表示允许电阻在短时间内承受高于最大工作电压的电压,但是不能持续工作,否则电阻会被烧坏。

介电承受电压/绝缘耐电压(DIELECTRIC WITHSTANDING VOLTAGE):施加绝缘耐电压到指定电阻元件和外涂层之间,或电阻元件和安装表面,不会导致击穿。一般都等于最大过载电压(MAXIMUM OVERLOAD VOLTAGE)

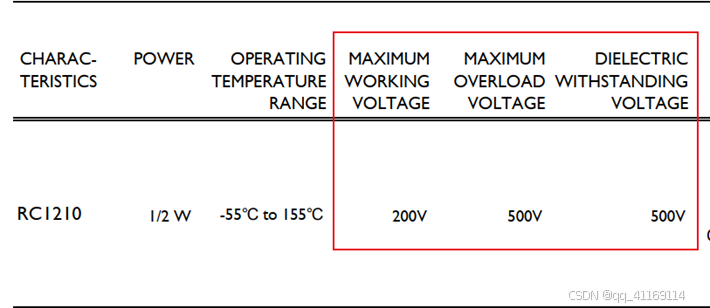

如图所示为YAGEO(国巨)RC系列1210封装贴片电阻的耐压值

1.4 阻值误差

        电阻的阻值误差是指实际电阻器的阻值与标称阻值之间的差异,通常以百分比或者绝对值表示。这种误差可以由多种因素引起,包括生产工艺、材料特性、测量技术等。

                标称阻值:电阻器的制造商会标注一个标称阻值,这是制造商宣称的理想阻值。

                实际阻值:实际测量得到的电阻值可能与标称值不同。这个差异就是阻值误差。

                误差范围:通常,制造商会指定一个误差范围,表示实际阻值可能偏离标称值的最大允许范围。

        以YAGEO(国巨)RC系列0402封装的贴片电阻为例,可以看到不同阻值范围、不同系列下的阻值误差是不同的。(E24)系列,R22MΩ的阻值误差为5%

        (E24/E96)系列,R10MΩ的阻值误差为1%

        (E24/E96)系列,10ΩR1MΩ的阻值误差为0.1%0.5%

        注:数据手册出现的E24E96是一个国际阻值标准,任何电阻均遵循该标准。该标准将在下一节进行解读。

        值得注意的是图中出现了一个Jumper<50mΩ,Jumper表示的是0Ω的电阻,0Ω的阻值误差没法用百分比表示,所以直接给出了误差值。

1.5 阻值标准

        电阻为什么都是4.7kΩ、5.1kΩ,而不是整数5kΩ?因为电阻是使用指数分布来设计生产的,即遵循国际电工委员会(IEC)定义的标准电阻值系统。

        常用的电阻字母代号有E6、E12、E24、E48、E96、E192等不同系列,E后面的数字表示该序列中电阻值数量的数量级。例如,E24序列中有24种不同的电阻值可选择。

        E系列如E24、E96常用于精密电阻,而E6、E12由于误差较大较少使用。实际应用中,通过选择有效数字和倍数可快速确定标称阻值,无需复杂计算。

        每一系列又以其允许误差所对应的指数间距作为标准间距(公比)将单位阻值区间分割成一定长度的几何级数,这组数字简化后就叫做该系列电阻的标称阻值有效数字

        不同系列对应的允许误差、标准间距(公比)如下;

        E6 系列的允许误差为±20%,标准间距(公比)为 ≈1.5;

        E12系列的允许误差为±10%,标准间距(公比)为 ≈1.2;

        E24系列的允许误差为±5%,标准间距(公比)为 ≈1.1;

        E48系列的允许误差为±2%,标准间距(公比)为≈1.05;

        E96系列的允许误差为±1%,标准间距(公比)为≈1.02;

        E192系列的允许误差为±0.5%,标准间距(公比)为≈1.01;

        以E6为例,E”表示指数间距Exponential Spacing),它表明了电阻阻值是由公式计算出来的,“6”表示按照公比把1~10分成6份。则E6的基准值为

\begin{aligned} & \mathrm{1\Omega} \\ & 1\times\sqrt{6}\approx2.2\Omega \\ & 1\times\sqrt{6}\times\sqrt{6}\approx3.3\Omega \\ & 1\times\sqrt{6}\times\sqrt{6}\times\sqrt{6}\approx4.7\Omega \\ & 1\times\sqrt{6}\times\sqrt{6}\times\sqrt{6}\times\sqrt{6}\approx6.8\Omega \end{aligned}

        将每一个基准值$ \times {10^{\rm{m}}}$就得到E6系列的全部电阻阻。

        电阻阻值的通用公式如下:

${\rm{R}} = {(\sqrt[{\rm{n}}]{​{10}})^{\rm{m}}}$

n表示E后面的数字,m表示10的m次方

1.6 温度系数(TEMPERATURE COEFFICIENT)

        所有物质随温度变化内部阻值会发生变化。电阻器也不例外,随温度变化阻值会发生变化。其变化比例称为电阻温度系数。单位为ppm/°C。根据基准温度条件下的阻值变化率和温度差,可以用下式求得电阻温度系数。

${\rm{TCR = }}\frac{​{​{​{\rm{R}}_{\rm{2}}} - {​{\rm{R}}_1}}}{​{​{​{\rm{R}}_1}({t_1} - {t_2})}} \times {10^6}({\rm {ppm/^\circ C}})$

        式中:     ${t_1}$:+25 °C 或指定的室温

                        ${t_2}$:-55 °C 或 +125 °C 的测试温度

        ​​​​​​​        ​​​​​​​        ${R_1}$:参考温度下的电阻值,单位为欧姆

        ​​​​​​​        ​​​​​​​        ${R_2}$:测试温度下的电阻值,单位为欧姆

                       ppm(parts per million)即百万分之一,符号为ppm。1ppm=10^-6。

温度系数越大,表明温度对阻值的影响越大。

​​​​​​​​​​​​​​1.7 降额

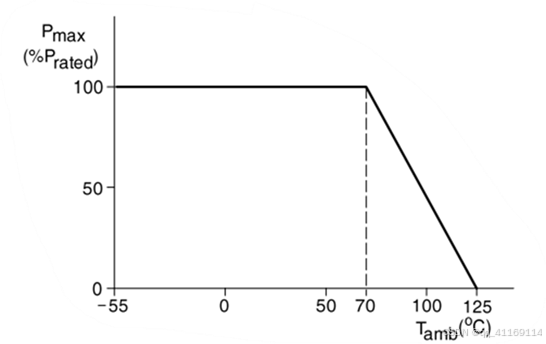

        如图所示为电阻随温度变化时额定功率的变化,可以看到超过70℃之后电阻的额定功率下降。当工作环境温度高于70°C时,应在原使用基础上再进行降额。

RATED VOLTAGE额定电压

        我们在审核电路的时候,往往比较关注电阻的额定功率。但是,往往会想当然的认为:因为欧姆定律,所以电阻一定的情况下:

${\rm{P}} = U*I = \frac{​{​{U^2}}}{R} = {I^2}{\rm{*R}}$

        电压确定了,功耗也就确定了。所以这两个参数相关。不少人觉得,关注额定功率就可以了,电阻的额定电压是多余的参数,不需要关注。

        电阻正常工作是,电压不应该超过最高工作电压,否则,可能导致内部绝缘损坏而击穿电阻。

        没有达到额定功率,只是一般不易热损坏。若电阻的散热条件较好,电阻温度较低,理论上功率可以超过额定功率,但实际上若没有特殊的散热措施,不会出现这种情况。所以,电阻的额定电压和额定功率两个条件都要遵守。

        额定电压主要是基于绝缘的要求,取决于电阻的材料和工艺。额定功率主要是基于电阻的散热能力。

电阻额定电压的定义如下:

直流或交流(rms)连续工作电压对应额定功率,由以下公式确定:

${\rm{V}} = \sqrt {P \times R} $

或者最大工作电压(以较小值为准)。

其中:

  • V:连续额定直流或交流(rms)工作电压,单位为伏特(V)
  • P:额定功率,单位为瓦特(W)
  • R:电阻值,单位为欧姆(Ω)

注:均方根能量(Root Mean Square Energy, RMS)**是信号处理中的一个重要概念,用于描述信号在某段时间内的能量或强度水平。它通过计算信号的平方值平均,再取平方根,反映了信号的整体幅度水平。均方根能量广泛应用于音频处理、语音分析、振动监测、通信系统等多个领域。

        均方根能量是一种衡量信号功率的指标,它考虑了信号的瞬时幅度,能有效描述信号在一定时间范围内的强弱程度。其计算公式如下:

RMS的物理意义

能量测量:RMS 是测量信号能量的一种方式,反映了信号在某一段时间内的平均能量水平。

强度分析:在音频和语音处理中,RMS 能量反映了音频信号的响度(音量)大小。较大的 RMS 值表明信号具有较强的强度或响度,较小的 RMS 值表明信号较为平缓或安静。

平滑特征:RMS 能量相对平滑,能消除短时内幅度的剧烈波动,从而描述信号整体趋势。

  1. 测试和需求(TESTS AND REQUIREMENTS)

这部分主要和电阻的寿命、焊接、应力有关。

         后续补充吧
