芯片手册解读（二）— 电阻

  本文以罗姆的普通贴片电阻为例介绍电阻手册中所包含的关键内容。

1， 基本特点

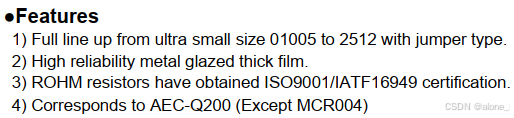

• 从01005到2512全系列，包含0Ω电阻；
• 高可靠性金属釉面厚膜；
• 通过ISO9001/IATF16949认证；
• 除了MCR004系列外其他产品对应AEC-Q200标准；

2，产品列表

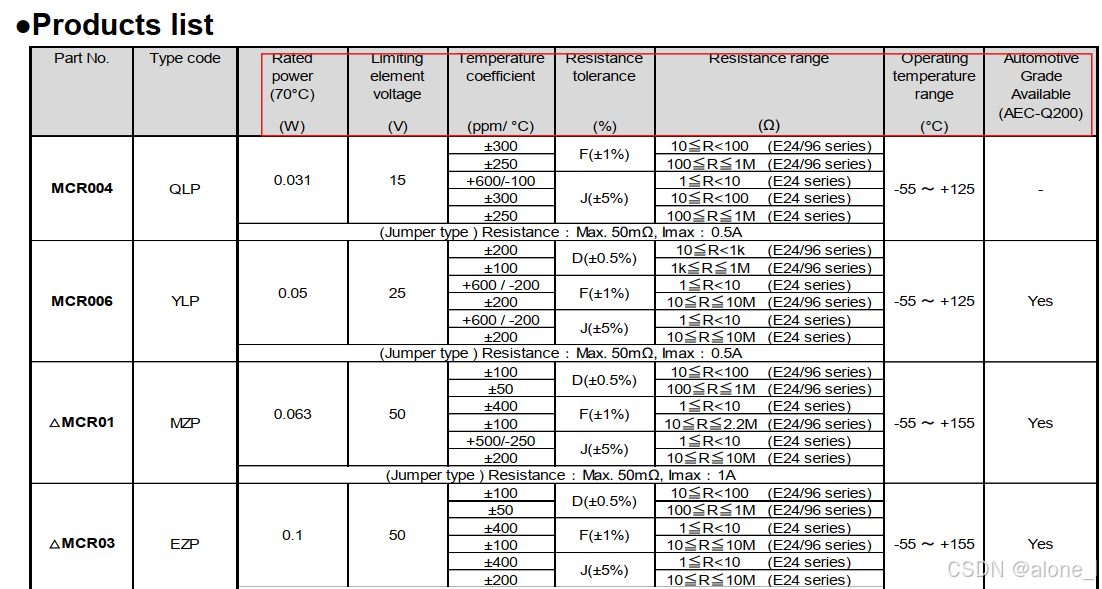

  产品列表较长，仅截取部分内容。表中列出了每类产品的类型编码、在70℃下的额定功率、连续工作下两端可以施加的最大电压、温度系数、阻值精度、阻值范围（标注了阻值系列标准）、工作温度范围以及在汽车电子应用中是否满足AEC-Q200标准；同时标注了0Ω电阻的最大阻值和最大电流。

  在表格的下方标注了额定电压的计算方法：如果计算的额定电压值超过了持续工作的最大电压，则将持续工作的最大电压作为额定电压。

  标注了E24属于标准产品，E96需要根据客户的需求生产。

3，器件编号说明

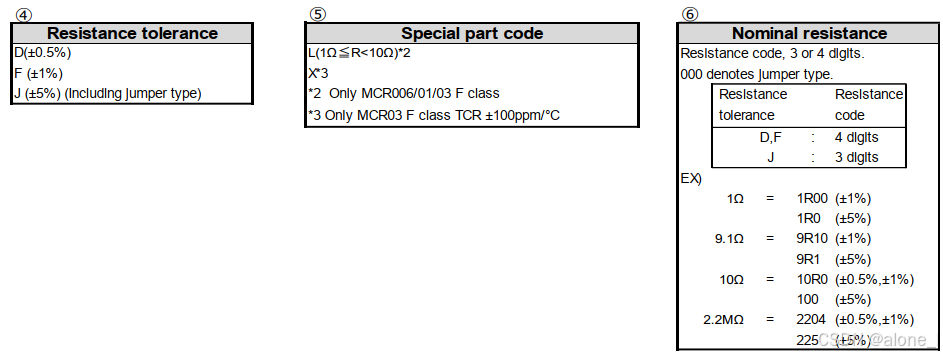

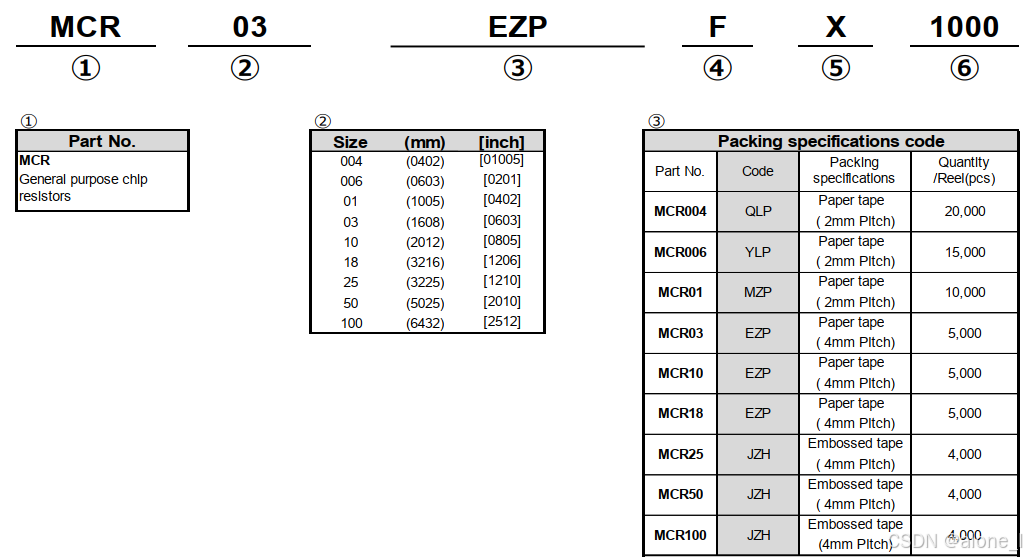

  器件编号说明包括：器件说明（通用片式电阻）、封装大小、包装类型、电阻精度、特殊器件编码、标称电阻值（5%的三位数字、1%&0.5%的四位数字）。

4，产品的外形尺寸和标识

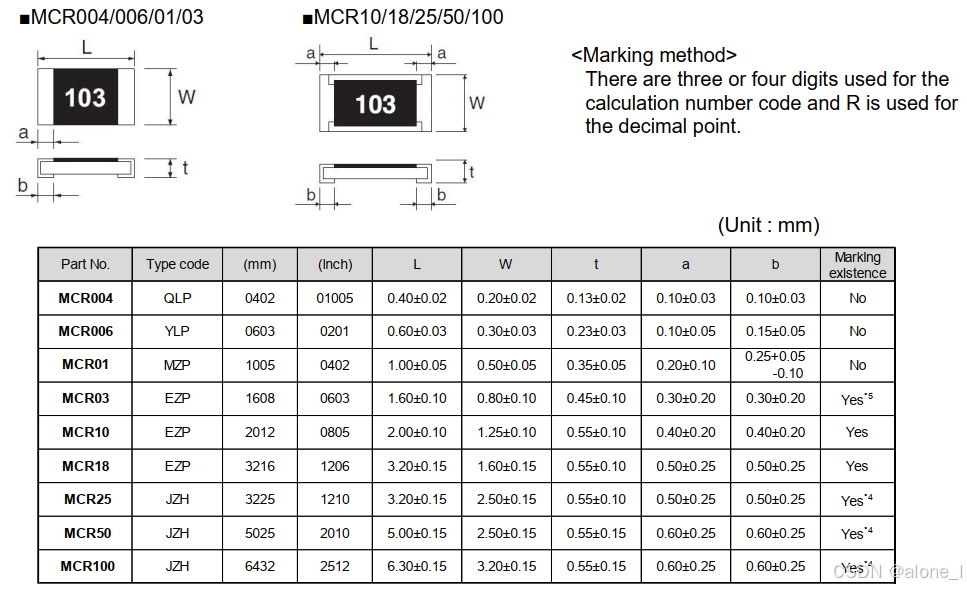

  标注了各类型封装的外部尺寸以及是否在器件表面标注阻值信息。

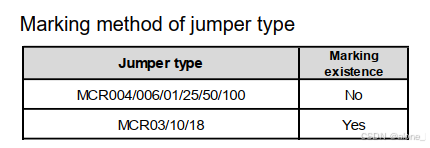

  0Ω电阻的标注信息；

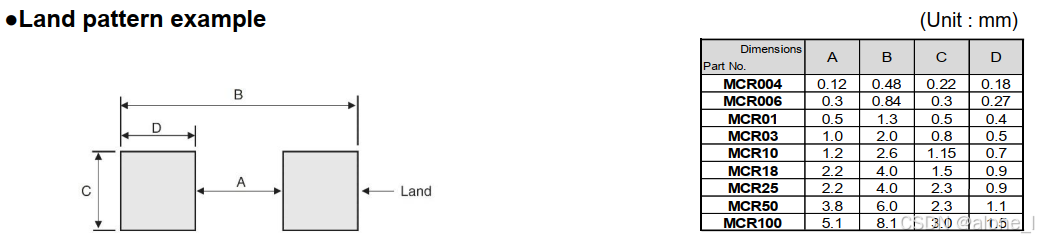

5，焊盘示例

6，降额曲线

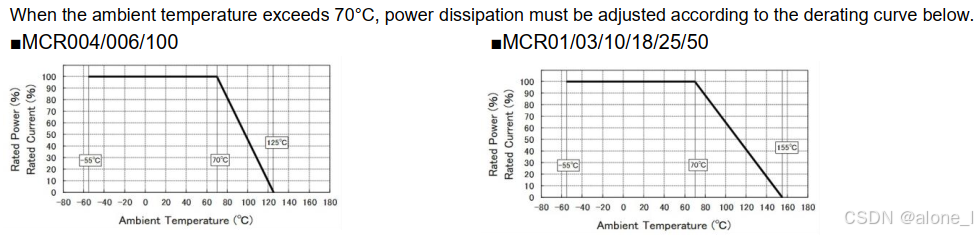

  当环境温度大于70℃时，电阻的额定功率和额定电流都会随环境温度线性下降，实际应用中高温条件下需要在曲线的基础上进一步降额。

7，特性

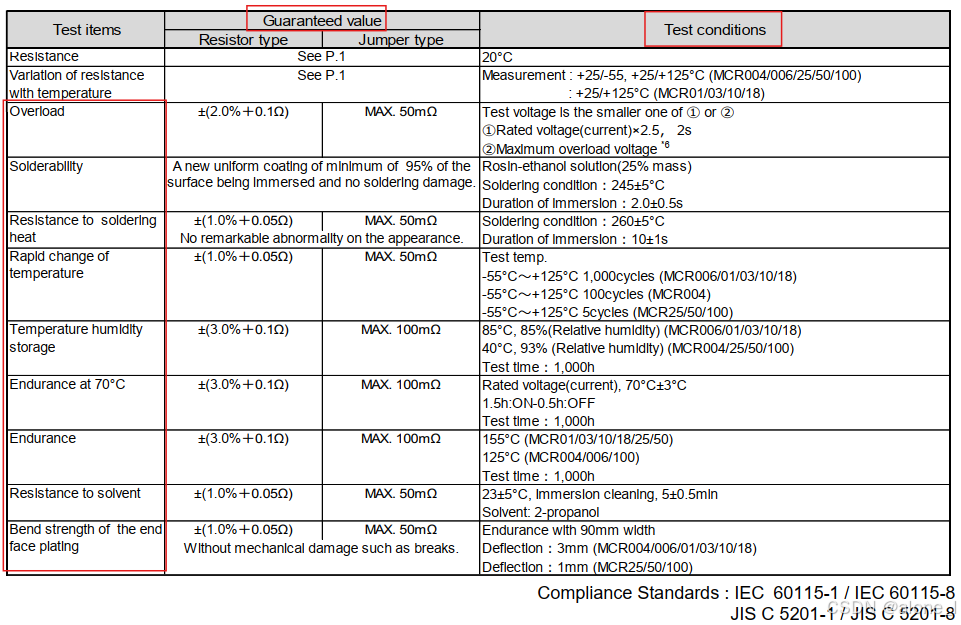

  该表格主要说明在各种测试项目和对于的测试条件下阻值的变化范围，测试项目包括：阻值、温度对阻值的影响、可焊性、焊接热阻、温度急剧变化、温度湿度、70℃时的耐久性、耐久性、耐溶剂性、端面电镀的弯曲强度等。

  在进行WCCA计算时，需要综合各种因素，考虑电阻的最坏精度，计算电阻的最坏精度的方法有RSS(和方根)和蒙特卡洛分析两种常用方法，根据实际应用选择。

8，最大耐压

  下表列出了不同系列电阻的最大耐压。
