通过Unity实现一个简单的AR Demo

由于条件原因，我选择了Unity软件进行了一个小小的AR小测试。前前后后在弄了将近五六遍，但最后在室友和一些博客的指导下还是完成了本次作业。收获真的很多，开阔了眼界，也学到了很多东西。



下面说一下完成的大致步骤：

1、双击UnityDownloadAssistant（Unity下载助手）下载需要的相关应用程序和插件

在此给出下载助手的安装包：UnityDownloadAssistant

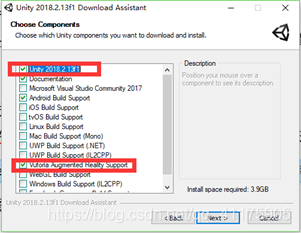

下载的插件可以参考下图：其中红色部分必须要下载

注意：如果电脑没有VS2017的话，可能需要下载上图第三项的VS2017

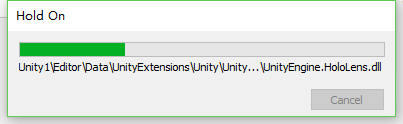

2、安装成功后会生成一个快捷方式





3、双击进入该应用程序

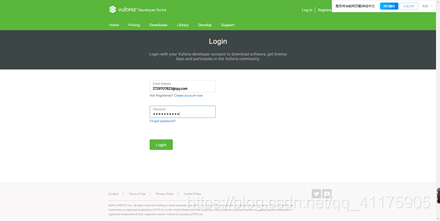

注意这一步，需要在官网（https://developer.vuforia.com）注册一个账号，这里我用自己的邮箱注册了一个账号。

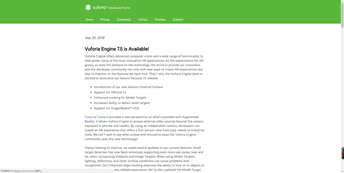

官网如上图所示



4、先需要准备一个待识别图像

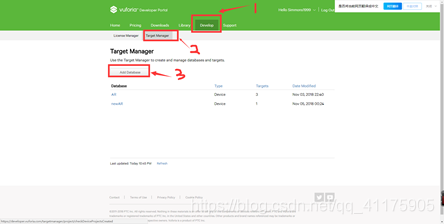

       4.1、登录后点击菜单栏的Develop，然后点击Target Manager

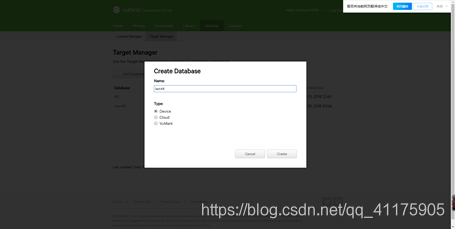

4.2、点击Add Database按钮，创建一个数据库，类型保持为默认的Device。

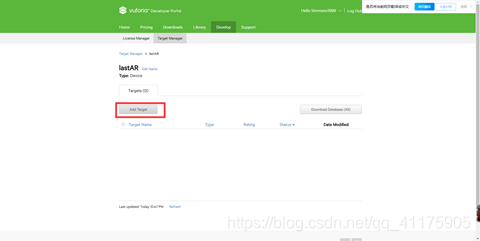

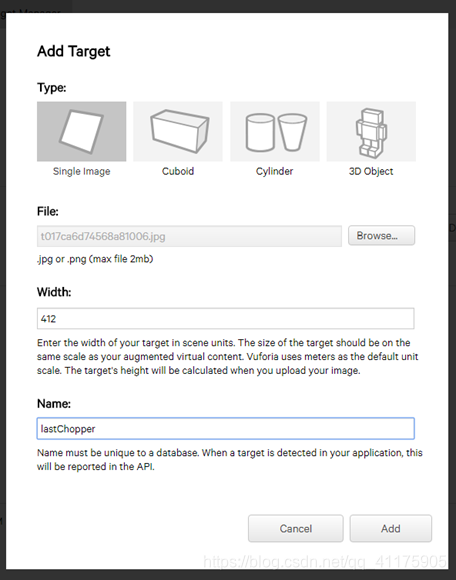

4.3、创建了数据库后，点击数据库名称，然后点击Add Target按钮，添加图片。

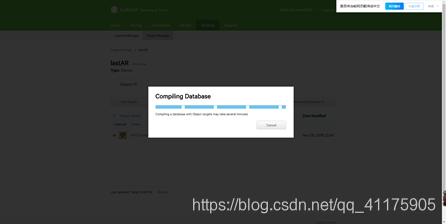

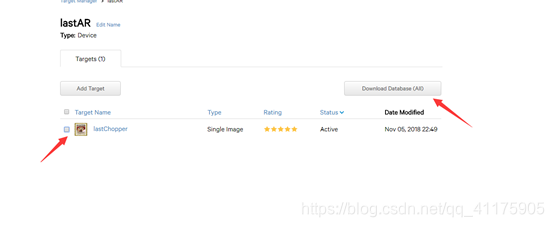

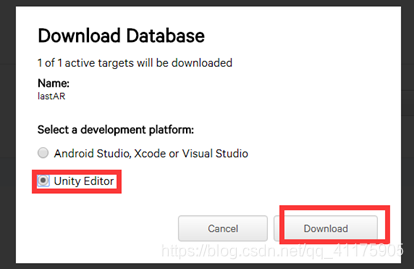

4.4、此时数据库里就有了一张图片，勾选这个图片，点击Download Database(1)，在弹出的页面里选择Unity Editor，然后点击Downloaded按钮进行下载。

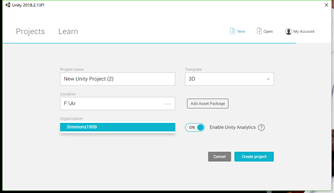

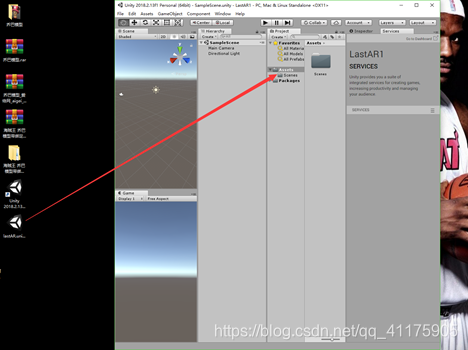

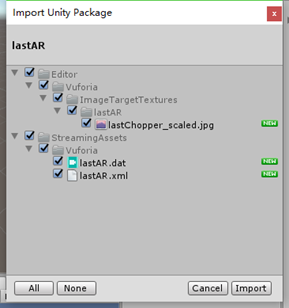

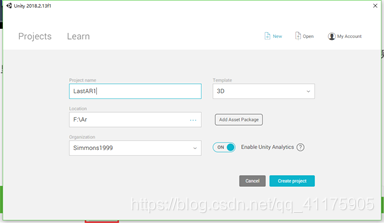

5、新建一个Unity项目，导入我们刚才第4步下载的包，操作是把包直接拖到Project视图里。

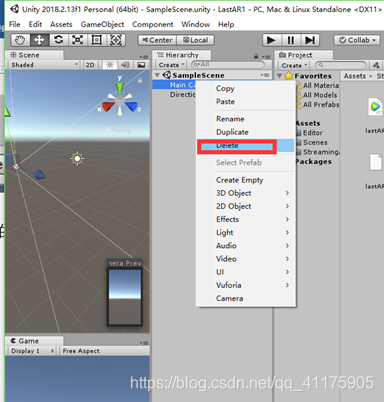

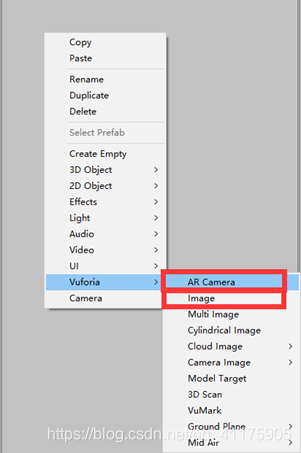

6、删掉场景自带的摄像机给删除掉，并右键添加ARCamera和ImageTarget预设体，添加它们到Hierarchy视图中

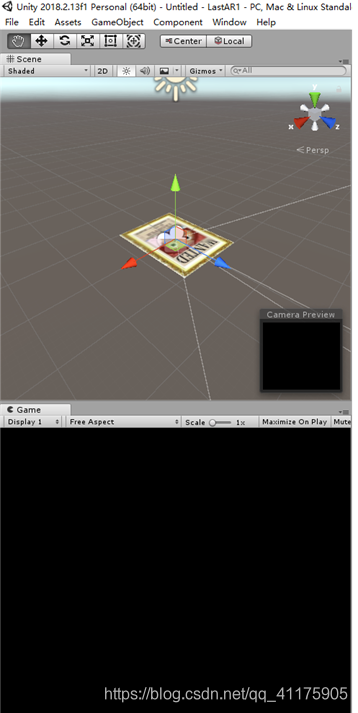

此时会发现待识别图像太大，可以适当调整右边参数来调整调整

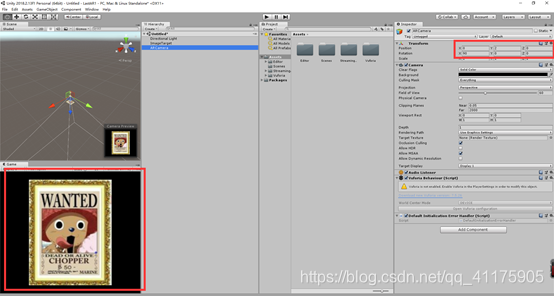

由于相机没有照到待识别图片，故输出栏目为黑板。此时可以来调整照相机参数。

此时我们的待识别图片就显示出来了！

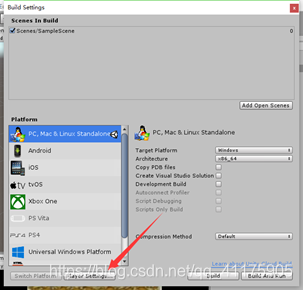

7、进行Player Settings的相关设置

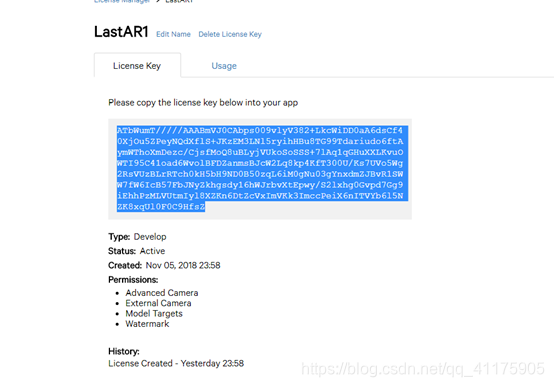

8、添加密钥，方法：

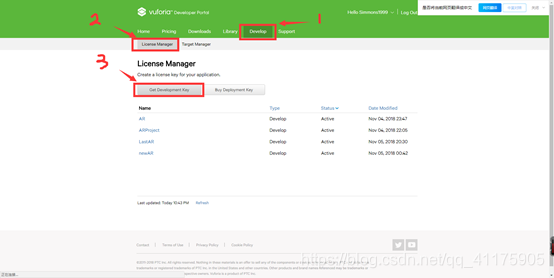

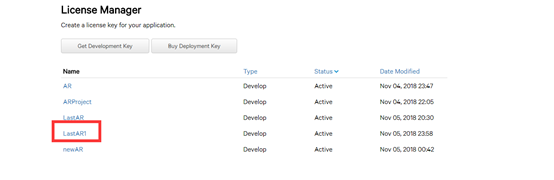

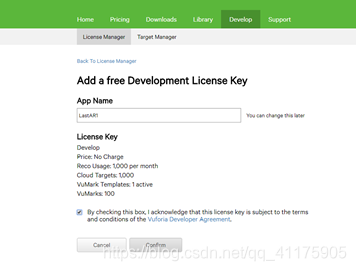

点击蓝色字体获取密钥，证明我们有资格使用框架。

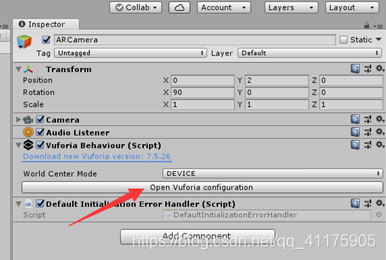

 点击ARcamera，点击下方按钮：

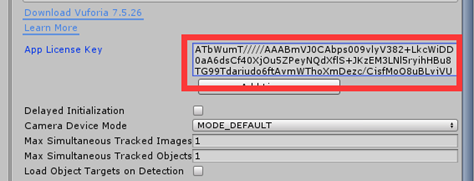

复制至上处。

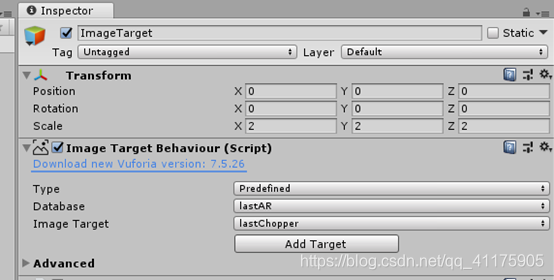

9、点击ImageTarget，发现包含待识别图像的插件已经自动导入了！

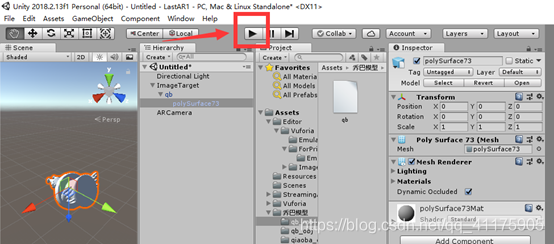

10、导入模型，方法：从爱给网下载模型至桌面，解压后直接将模型拖入到Project视图中，再将导入的模型拖入到ImageTarget下面。点击下图所示按钮，会开始识别图片。

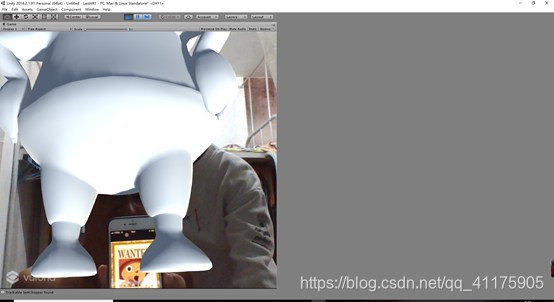

但是识别会发现识别产生的模型大小太大而且方向是反的，这是后只需稍微改变下参数即可。

原来参数：

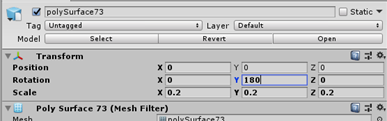

修改后的：



修改后效果图：





以上完成本次的AR之旅。收获很多！

由于做了很多遍，中间失误了太多次，导致乔巴模型的贴纸被我玩坏了，后期可以在建模这方面学习学习！



参考链接：

https://blog.csdn.net/camellhf/article/details/57422588
