影像分析器之：矢量示波器

说明：此处将视频和图像统称为影像。影像示波器（也称分析器）常常存在于视频处理软件中，如Adobe Premiere、Davinci Resolve Studio等等。Photoshop处理图像时可利用3D Lut Creator软件中的影像分析器。

Premiere 或 After Effects中的示波器

菜单：窗口/Lumetri范围

3D Lut Creator中的示波器

菜单：窗口/分析器窗口

Davinci Resolve Studio中的示波器

菜单：工作区/视频示波器

当你在处理图像或视频的时候，比如想进行颜色校正亦或是分级调色，精确评估数码影像自带的信息，是一件非常重要的事情。

你需要知道在拍摄中较暗的物体是否已成死黑，或者天上的白云是否一片惨白？某个物体的色相和饱和度是否准确.....。也许你的显示器看似正常，但它可能有色准偏差的问题。如果仅依赖眼睛直观判断的话，可能会造成素材在提取或调整时，产生偏差。

此时，唯一能相信的就是：影像示波器。影像示波器会真实反映影像的明暗关系或色彩关系。一开始看这些东西的时候会感觉崩溃，那是因为我们不知道如何解读。其实并没有想像的那么难。读懂了这些影像示波器，我们就可以摆脱“只能目测”的瓶颈。

常用的影像示波器有：

（１）波形示波器Waveform Scopes

请参阅《影像分析器之：波形示波器》

（２）矢量示波器Vector Scopes

（３）直方图示波器Histogram Scopes等等。

请参阅《影像分析器之：直方图示波器》

解读矢量示波器

波形示波器、直方图示波器着重于曝光监测，矢量示波器（Vector Scope）着重色彩监测。在彩色影像处理的前期及后期工作中，矢量示波器有着特别的功用。

示量示波器常用来判断画面的色相与饱和度（两者可合称为色彩Color）,纯白和纯黑也可以用它来辅助判定。如果要调整肤色，或者要调出一些胶片感、旧时光的色彩时，矢量示波器是监控色彩的变化是最合适的工具。

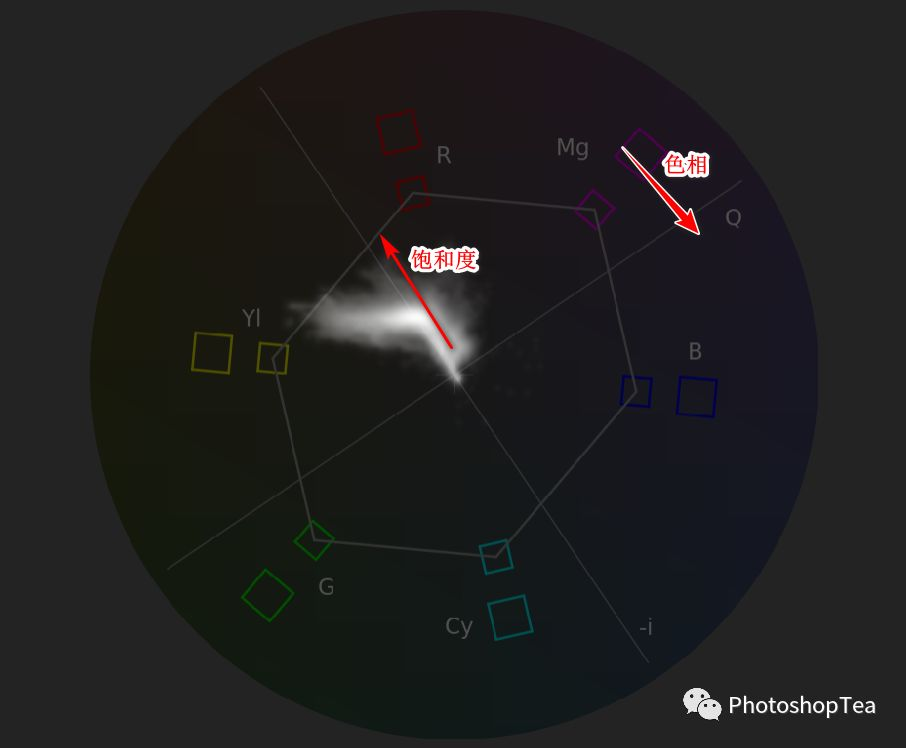

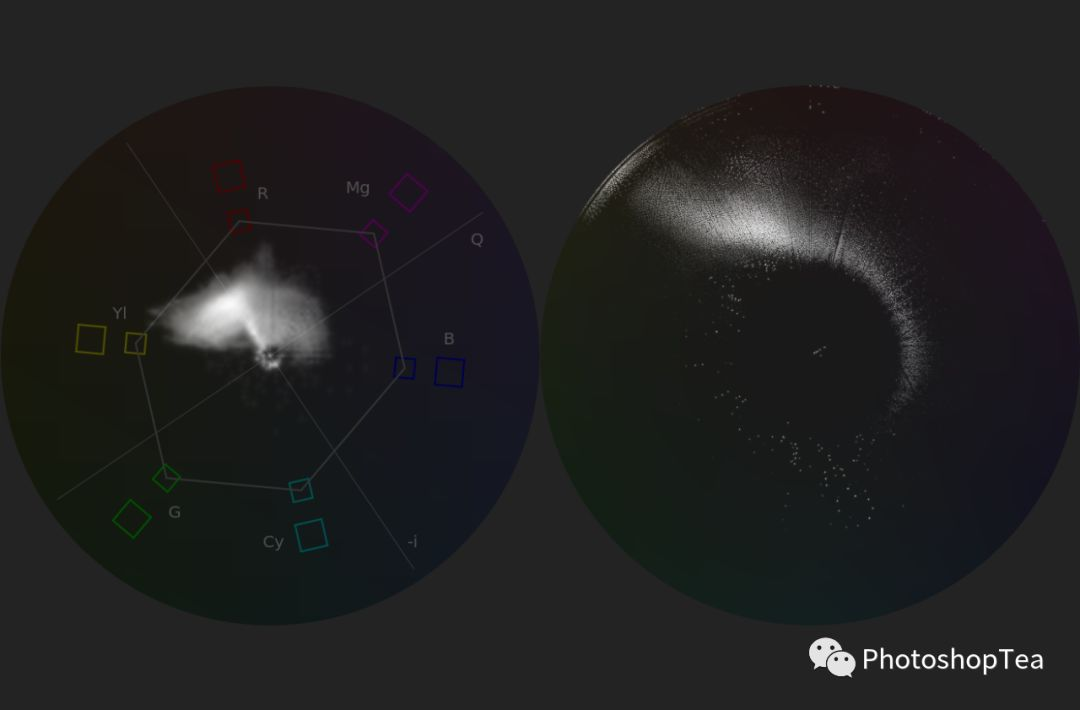

圆形的矢量示波器，中心点表示无色，从中心点向外，表示饱和度从0%开始逐渐增加；圆周代表的是0~360°色相（环）。

如果信息都集中在中心点，则说明该影像几乎无色彩，或者是一个黑白影像。

提示：矢量示波器不包含亮度信息，所以在使用的时候一般配合亮度波形示波器。

特别要说明的是，矢量示波器主要用于判断画面的色彩而非曝光。所以只要R、G、B值相同的像素，它们的轨迹都会出现在中心，不管其是（0，0，0）还是（128，128，128），抑或是（255，255，255）。即，正常情况下，黑、白、灰的轨迹都应集中在中心点。

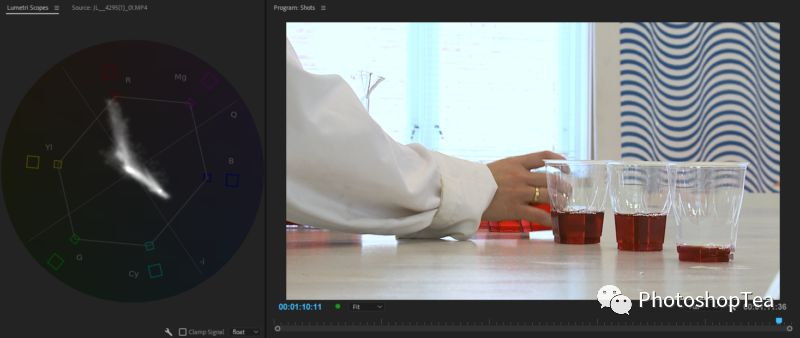

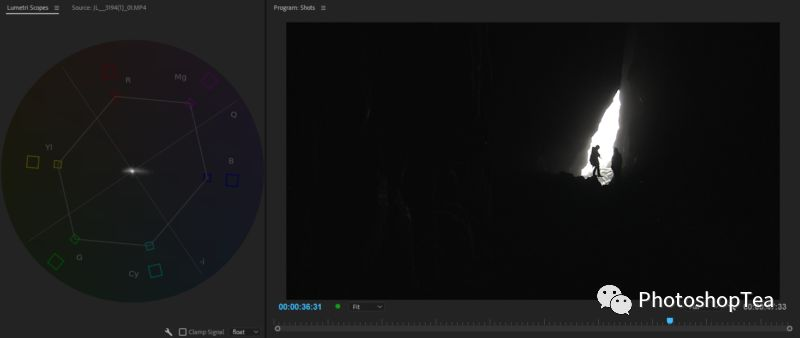

图1：黑白影像在矢量示波器的轨迹集中在中心点

如下图，轨迹在哪个角度的范围中越密、越亮，就表示画面中这种色彩的像素越多，越靠近圆的外沿则饱和度越高。

图2：画面中的色彩越丰富，轨迹范围就越宽越复杂

彩条（Color Bar）的功能是为了早期的传统电视的色彩校正而诞生的。Adobe Premiere Pro等视频剪辑软件可以快速地创建彩条及HD彩条。

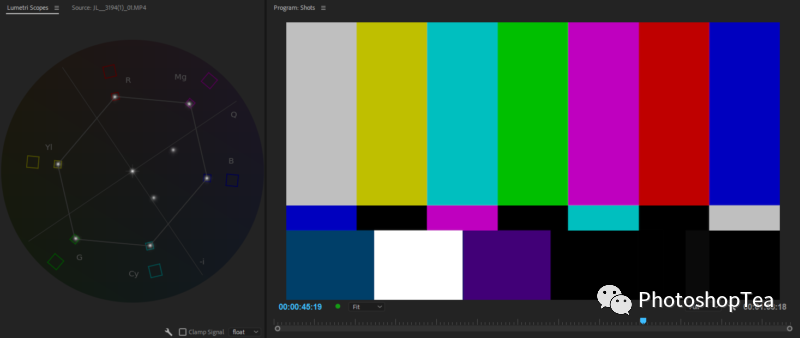

图3：彩条Color Bar

当使用彩条时，可以看到矢量示波器中，每种颜色的轨迹准确地对应每个框框的位置。两个不在框框内的点就是彩条左下方的蓝色和紫色。

提示：

（1）颜色标注：B=Blue蓝, R=Red红, Yl=Yellow黄, Cy=Cyan青, Mg=Megenta洋红。

（2）还有两条十字交叉线：I代表In-phase，色彩从橙色到青色，Q代表Quadrature-phase，色彩从紫色到黄绿色。

肤色线

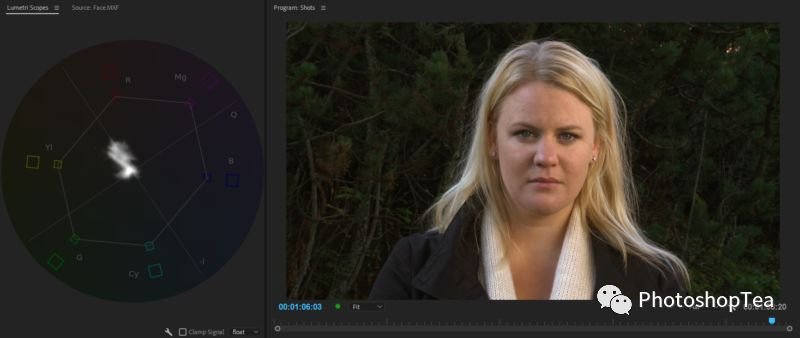

矢量示波器中的十字交叉线，正常的肤色轨迹应落在左上角的线上，俗称“肤色线”。调整出正常肤色，就应该以此线段作为参考，除非TA是一个浩克或纳美人，或者整个画面有偏色。

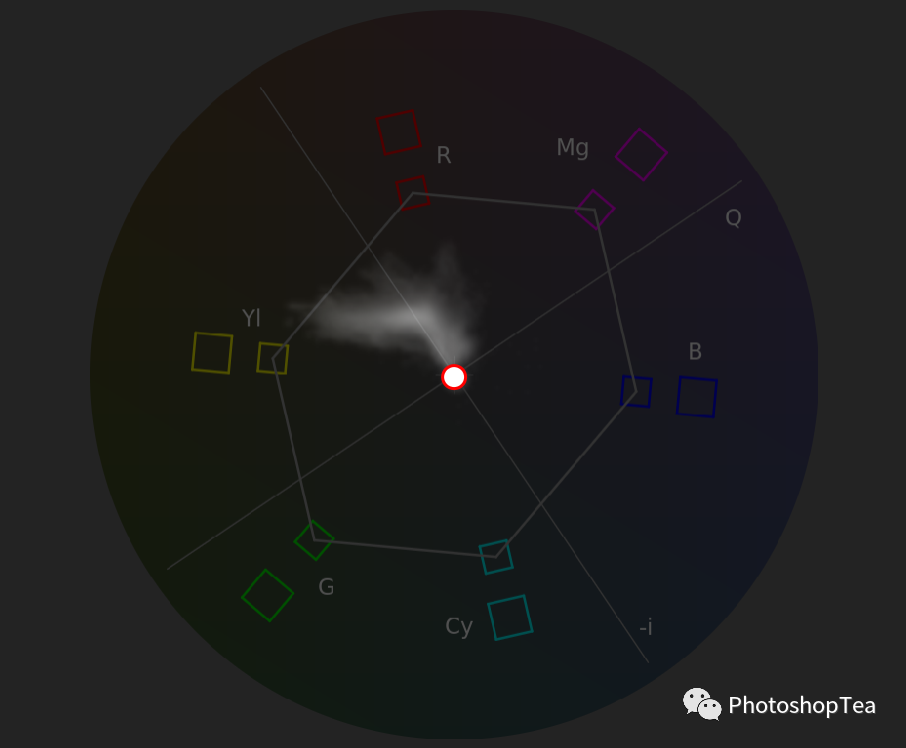

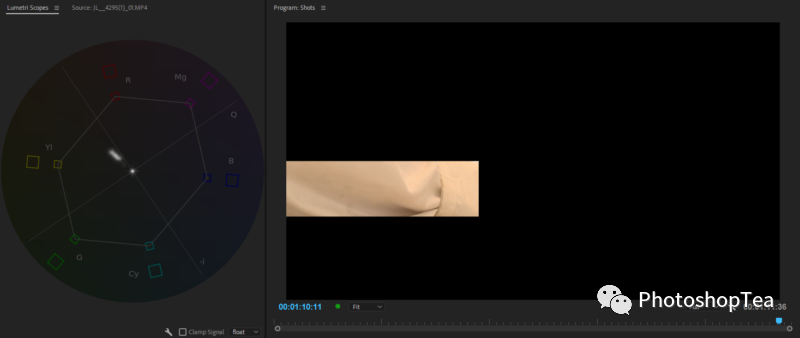

图4：正常肤色的轨迹范围

确认饱和度的范围

矢量示波器中可以看到每种颜色的框线相互连接，形成一个范围。这条框线的意思是：超出了界线（75%）的色彩，可能在所有广播级设备中被剪切或者无法显示。

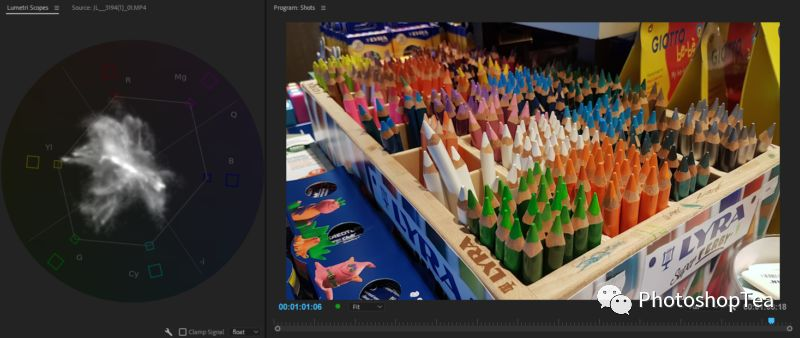

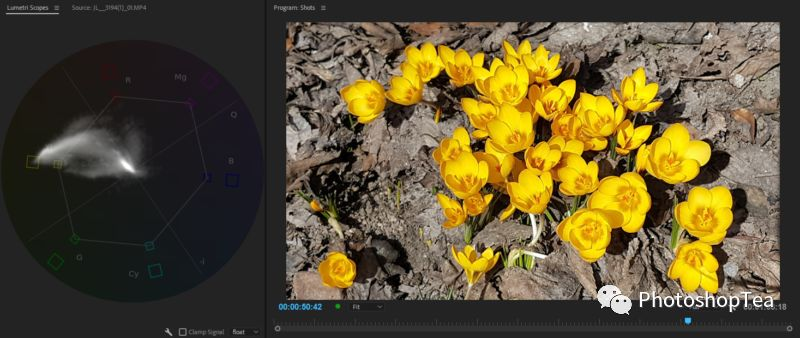

图5：此画面包含了大量的鲜黄色，并且一些轨迹明显“出界”。所以，其饱和度必须降低

测量特定区域的色彩

多数画面都有丰富的色彩，在矢量示波器上的轨迹自然也十分复杂。想要获知某个特定区域的色彩还真有点困难。此时，若对画面做遮罩（蒙版）处理，将是个不错的方案。

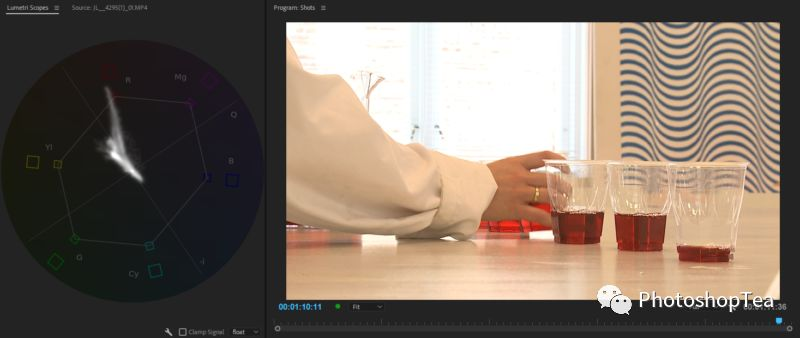

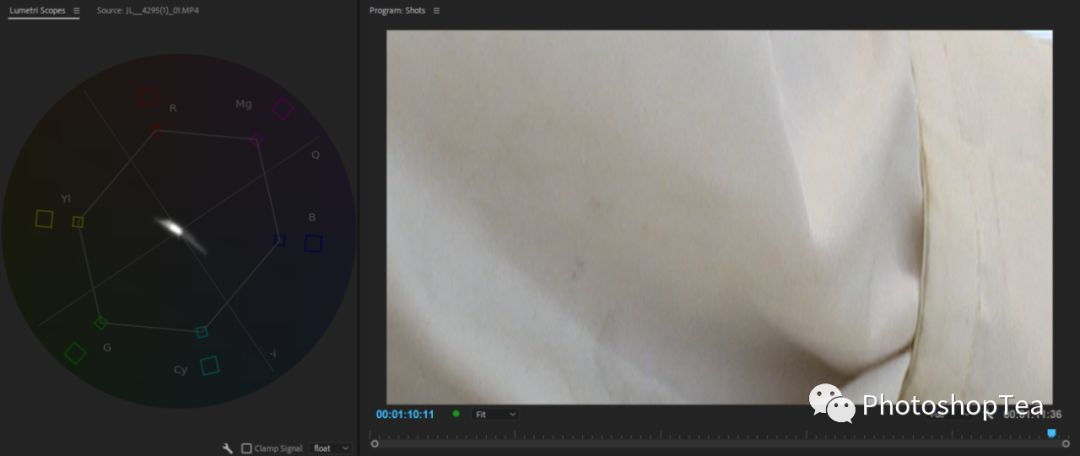

图6：如果能使用遮罩的方式，将画面中除了衣服的其余部分全部遮住，此时在矢量示波器上就会只显示出该区域的色彩

提示：中心点的无彩度轨迹其实是那些被遮住的区域。

很明显，当前显示的影像偏红黄，如果使用调色工具将偏红黄的部分往青蓝移动，就可使轨迹回到中心点，从而达到白平衡校正的目的。

提示：若在拍摄时使用白平衡卡，那么无色彩的信息也应该都会集中在正中心点上。

还可以使用放大功能代表遮罩的功能，这样，在矢量示波器上可达到同样的效果。

说明：在Adobe Premiere Pro及After Effects等软件中，有两种矢量示波器：矢量示波器HLS及矢量示波器YUV。它们分别是基于HSL颜色模型和YUV颜色模型产生的轨迹图，使用观察方法大同小异。

YUV：Y代表亮度（Luminance或Luma），U和V代表色度（Chrominance或者Chroma），用于描述色相及饱和度。

HLS：H代表色相（Hue），L代表亮度（Lightness），S代表饱和度（Saturation）。

部分图片来源：Frame.io
