Ae：图表编辑器

图表编辑器 Graph Editor提供了两种类型的图表，一种是用来显示属性值大小的值图表 Value Graph，一种是用来显示属性值变化速率的速度图表 Speed Graph。

在图表编辑器上调整关键帧，可让属性值的变化更自然、细腻、流畅，更方便模拟真实的物理运动效果。

快捷键：Shift + F3

◆  ◆  ◆

图表编辑器的基本操作

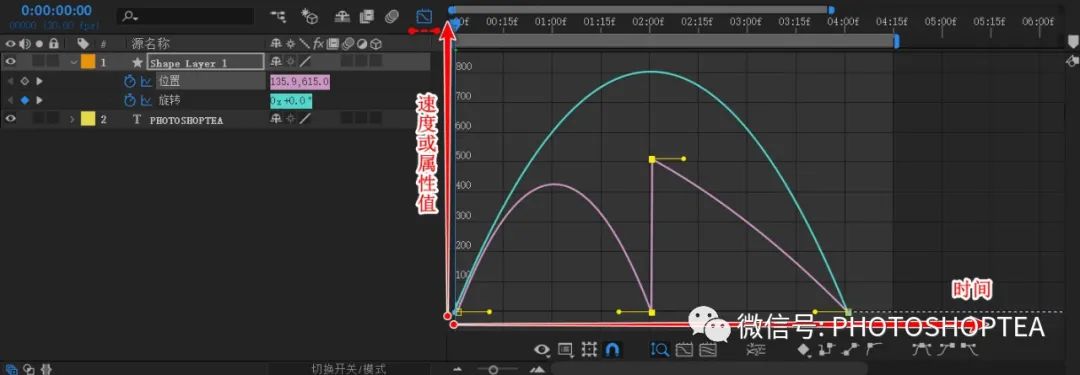

图表编辑器坐标

• 图表编辑器缩放和查看

1、在时间轴面板上单击选中某个属性，将会在图表编辑器中显示此属性关键帧图表。

或者，点击属性名称左侧的图表图标（“将此属性包含在图表编辑器集中”）按钮。按住 Alt 键点击可单独显示。

可按 Ctrl 键选中多个属性，并以不同颜色的曲线显示在图表编辑器中。

为了不使图表显得过于复杂，一般是选中单个属性来显示和设置其图表。

2、可使用 Ae 工具栏中的缩放工具（Z）放大或缩小（加按 Alt 键）图表。

或者，按 Ctrl + 鼠标滚轮 垂直缩放，按 Alt + 鼠标滚轮 水平缩放。

3、可使用抓手工具（H）上下左右平移图表。

或者，按 鼠标滚轮 可上下平移，按 Shift + 鼠标滚轮 左右平移。

提示：

上下平移或缩放，需禁用“自动缩放图表高度”按钮。

• 图表编辑器上关键帧操作

1、选中的关键帧为实心方块，未选中的为空心方框。

2、关键帧相关的大部分操作，可在其右键菜单上找到。

与在时间轴上操作一致，可单选、多选、框选、移动、复制粘贴关键帧。按住 Ctrl 键可添加或删除关键帧，按住 Alt 键可转换角点和平滑点等。

3、可选中多个关键帧进行同时调整。

双击属性名称，可全选所有关键帧。在图表编辑器上表现为一个“变换”框。

提示：

可以在全选所有关键帧后，点击“将选定的关键帧转换为自动贝塞尔曲线”或“将选定的关键帧转换为线性”，可以更高效地开启速度变化调整工作。

4、关键帧的左右调杆分别代表传入与传出方法，并可分开，即以一个速度结束，以另一个速度开始。

还可以通过关键帧速度对话框来调整。

5、按 Shift + F3 切换回时间轴面板，可在信息面板上显示选中关键帧的时间及插值方法。

◆  ◆  ◆

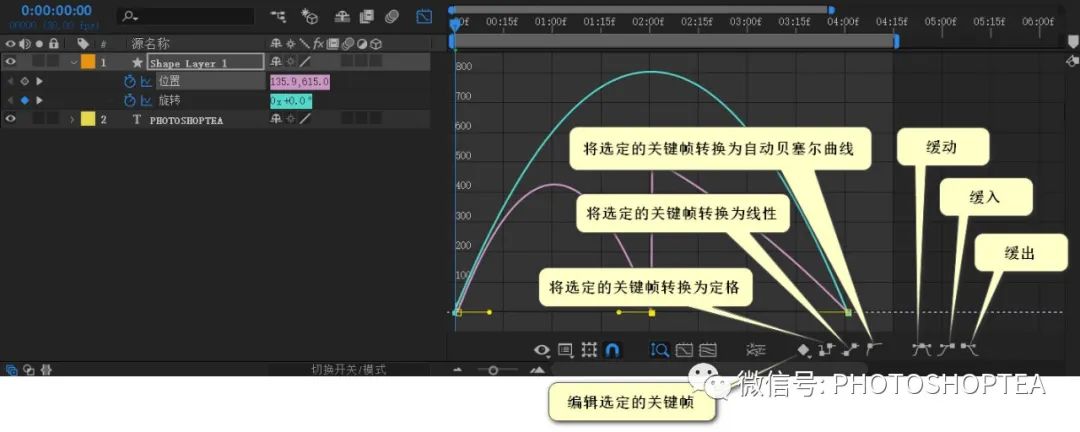

图表编辑器控件栏

显示与对齐相关按钮

• 选择显示在图表编辑器的属性

--显示选择的属性 Show Selected Properties

显示选定属性的图表。也可以通过属性名称左侧的图表图标来决定是否显示此属性。

--显示动画属性 Show Animated Properties

显示包含动画信息的图表。

--显示图表编辑器集 Show Graph Editor Set

显示在属性名称左侧启用了图表图标的所有属性的相关类型图表。

• 选择图表类型和选项

--自动选择图表类型 Auto-Select Graph Type

自动为属性选择适当的图表类型。

空间属性（如，位置等）一般会自动选择速度图表，而其它属性一般会自动选择值图表。

--编辑值图表 Edit Value Graph

值图表，指的是反应属性值变化的图表。

--编辑速度图表 Edit Speed Graph

经常使用速度图表来调整运动速度，其本质上就是调整时间插值。

--显示参考图表 Show Reference Graph

同时显示值图表和速度图表，此二者有一个是作为参考图表。图表编辑器右侧显示的数字表示的是参考图表的值。

--显示音频波形 Show Audio Waveforms

显示音频的波形。

--显示图层的入点/出点 Show Layer In/Out Points

用花括号（ { 、} ）表示图层的入点和出点。

--显示图层标记 Show Layer Markers

用小三角形表示图层的标记。

--显示图表工具技巧 Show Graph Tool Tips

打开或关闭图表工具提示。

--显示表达式编辑器 Show Expression Editor

在下方显示或隐藏表达式编辑器。

--允许帧之间的关键帧 Allow Keyframes Between Frames

允许将关键帧移动到两帧之间，以微调动画。

• 选择多个关键帧时，显示“变换”框

可使用“变换”框同时调整多个关键帧。

• 对齐

 Snap

当与某项对齐时，会显示一条橙色线条，以指示对齐到对象。

拖曳的同时按住 Ctrl 键可临时启用或禁用对齐。

视图相关按钮

• 自动缩放图表高度

Auto-zoom Graph Height

注意：自动缩放的是图表的高度。启用后，手动缩放的功能就不可用了。

• 使选择适于查看

Fit selection to view

在图表编辑器中匹配显示所选的关键帧。

• 使所有图表适于查看

Fit all graphs to view

在图表编辑器中显示全部关键帧。

• 单独尺寸

Separate Dimensions

将组件的属性分成单个属性，比如位置属性被分成 X 位置和 Y 位置，并在时间轴面板上以不同颜色标志。

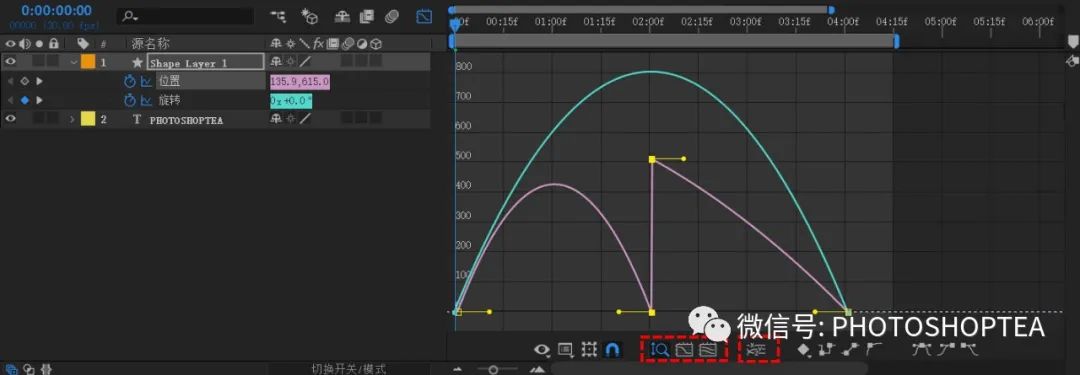

• 关键帧相关

如下图所示，图表编辑器左下方的按钮与关键帧的编辑、设置有关。

关键帧相关选项

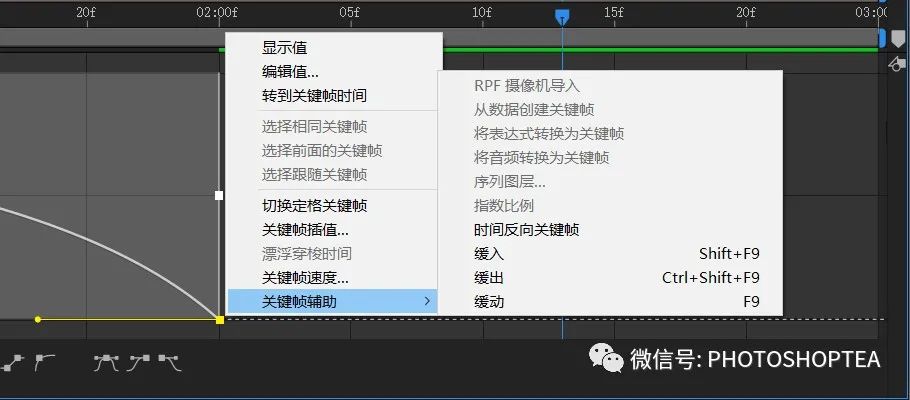

直接在关键帧上右击，可以有更多的操作选择。

◆  ◆  ◆

关键帧的右键菜单

• 显示值

Value

显示选定关键帧的值。

• 编辑值

Edit Value

打开编辑属性值的对话框。

• 转到关键帧时间

Go To Keyframe Time

定位当前时间指示器到关键帧。

• 选择相同的关键帧

Select Equal Keyframes

选择属性中具有相同值的所有关键帧。

• 选择前面的关键帧

Select Previous Keyframes

选择当前选定关键帧前面的所有关键帧。

• 选择后面的关键帧

Select Following Keyframes

选择当前选定关键帧后面的所有关键帧。

• 切换定格关键帧

Toggle Hold Keyframe

保持当前关键帧的值，直到下一个关键帧。

或者，Ae菜单：动画/切换定格关键帧。

快捷键：Ctrl + Alt + H

• 关键帧插值

Keyframe Interpolation

打开关键帧插值对话框，以设置临时插值、空间插值或漂浮。

快捷键：Ctrl + Alt + K

• 漂浮穿梭时间

Rove Across Time

切换空间属性的漂浮穿梭时间。

漂浮穿梭时间指的是匀速化基于空间属性（位置、锚点和效果控制点等）的速度，至少要选中三个及以上的关键帧方可使用漂浮。

在时间轴面板上漂浮关键帧以小圆点表示，且为自动适配的关键帧，无须操作调整。

• 关键帧速度

Keyframe Velocity

打开关键帧速度对话框。主要用于改变传入（进来 Incoming）与传出（输出 Outgoing）速度及它们的影响范围（调杆长度）。

快捷键：Ctrl + Shift + K

或双击图表编辑器上关键帧。

• 关键帧辅助

Keyframe Assistant

Ae菜单：动画/关键帧辅助

--RPF 摄像机导入 RPF Camera Import

导入来自第三方 3D 建模应用程序的 RPF 摄像机数据。

--从数据创建关键帧 Create Keyframes from Data

将 .mgjson 文件拖入到时间轴面板，可将数据文件中的数据示例转换为关键帧。

--将表达式转换为关键帧 Convert Expression to Keyframes

分析当前表达式，并创建关键帧以表示其所描述的属性值。

--将音频转换为关键帧 Convert Audio to Keyframes

分析音频振幅，以创建表示音频的关键帧。

--序列图层 Sequence Layers

打开序列图层对话框。

--指数比例 Exponetial Scale

从线性到指数转换比例的变化速率。

--时间反向关键帧 Time-Reverse Keyframes

按时间反转选定的两个或多个关键帧。

--缓入 Easy Ease In

快捷键：Shift + F9

自动调整传入的影响。

--缓出 Easy Ease Out

快捷键：Ctrl + Shift + F9

自动调整传出的影响。

--缓动 Easy Ease

快捷键：F9

自动调整关键帧的传入与传出。
