cad画直线时不显示长度和角度

项目场景:

cad画直线时不显示长度和角度


问题描述

提示:这里描述项目中遇到的问题:
在这里插入图片描述

尝试使用:

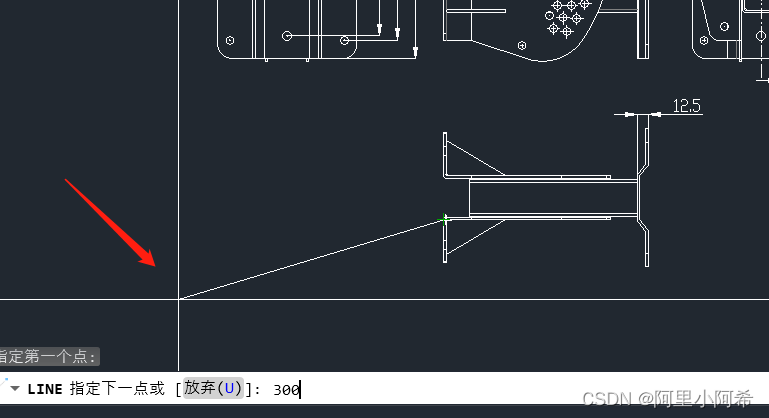

输L空格——指定第一点——输长度比如40(图一)——敲TAB键——输角度比如30度(图二)——空格-再空格确定

毫无效果

解决方案:

提示:这里填写该问题的具体解决方案:
打开动态输入
工具->自定义->界面->键盘快捷键
在这里插入图片描述

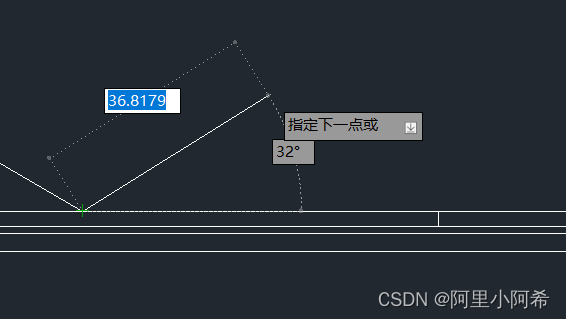

开启动态输入后再画线即可正常显示角度
在这里插入图片描述
