1. 几个重要概念
1.1 Clock Setup Time (Tsu)
时钟沿到来之前数据需要稳定的时间
1.2 Clock Hold Time (Th)
时钟沿到来之后数据需要稳定的时间
1.3 Clock-to-Output Delay(Tco)
寄存器的时钟有效沿 —— 》寄存器Q端有输出的时间

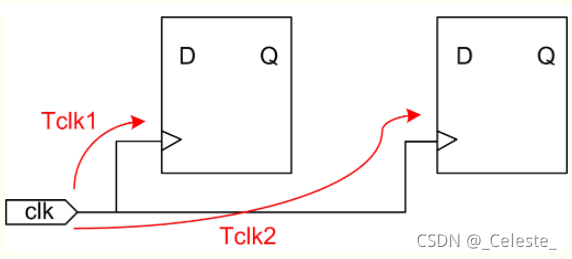

1.4 Clock skew
前后两个寄存器时钟输入端的偏移量,Tskew = Tclk2 - Tclk1(Tclk2>Tclk1)

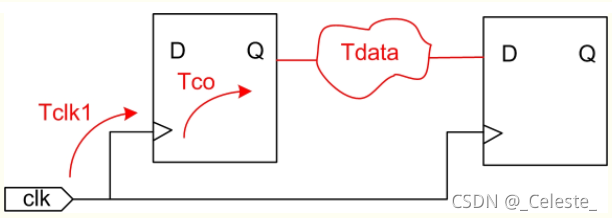

1.5 Data Arrival Time
时钟源的Launch发射沿 ——》后一个寄存器D端的时间,即Tclk1+Tco+Tdata
1.6 Clock Arrival Time
第二个寄存器Latch沿的绝对时间,即T+Tclk2(T为时钟周期)
1.7 Data Required Time(setup/hold)
(建立)数据需求时间计算公式例如以下:
Data Required Time = Clock Arrival Time - Tsu
(保持)数据需求时间计算公式例如以下:
Data Required Time = Clock Arrival Time + Th

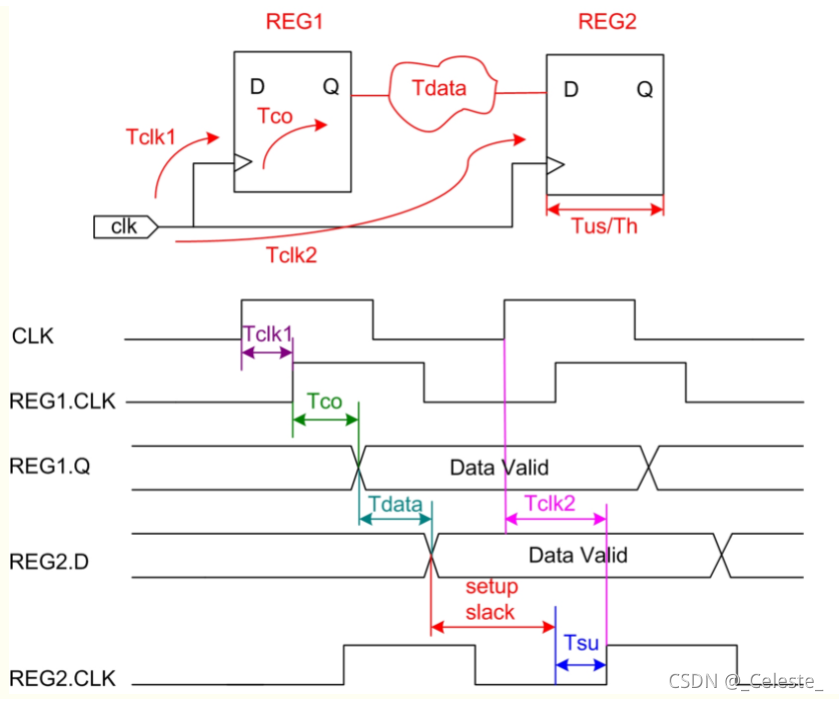

1.8 Setup slack
Setup slack = Data Required Time - Data Arrival Time
由公式可知。正的slack表示数据需求时间大于数据到达时间,满足时序(时序的余量)。负的slack表示数据需求时间小于数据到达时间,不满足时序(时序的欠缺量)。
1.9 Hold slack
Tclk2+T+Th <= Tclk1+Tco+Tdata+Tdata-hold
2. 最大频率的计算(最小时钟周期)
当Data Required Time = Data Arrival Time时周期最小,频率最大
以源时钟的Launth沿为原点,假设setup slack=0,则有下式成立
0+Tclk2+Tmin-Tsu=Tclk1+Tco+Tdata(Tclk2>Tclk1)
0+Tskew+Tmin-Tsu=Tco+Tdata
Tmin=Tco+Tdata+Tsu-Tskew
