OMNeT++与无线通信网络仿真——第一部分离散事件驱动仿真与Omnet++ 阅读笔记

1.5 仿真概念

1. OMNet++模型由使用消息（message） 传递通信达模块组成。模块使用C++编写，简单模块可以分组为复合模块等，模块的层次级别可以是无限的。一个仿真模型在OMNeT中称为 网络（network），其本质也是一个复合模块。消息可以通过模块之间的连接发送，也可以直接发送到其他模块。
2. 模块之间的 消息通常通过 门（gate） 来发送到其他模块，门是模块的 输入（in） 和 输出（out) 接口，消息通过输出门发出通过输入门接收，模块之间通过 连接(connections) 链接。复杂的复合模块通常有多层（就像网络分层），模块之间不允许跨层级传递，以免妨碍模型重用。可以给连接分配参数如传播时延、数据速率、误码率等，可以定义具有特殊属性的连接称之为 信道（channel） 。模块可以有 参数(parameters) ，可以用于将配置参数传递给简单模块，也可以交互式的进行参数输入。
3. OMNeT++为描述实际系统结构提供了一些有效的工具，主要为：分层嵌套模块、模块是模块类型的实例、模块通过信道使用消息通信、灵活的模块参数、拓扑描述语言等。

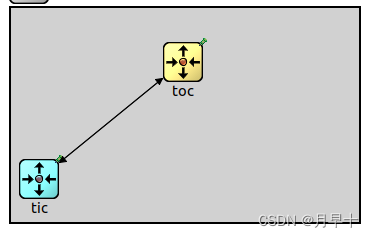

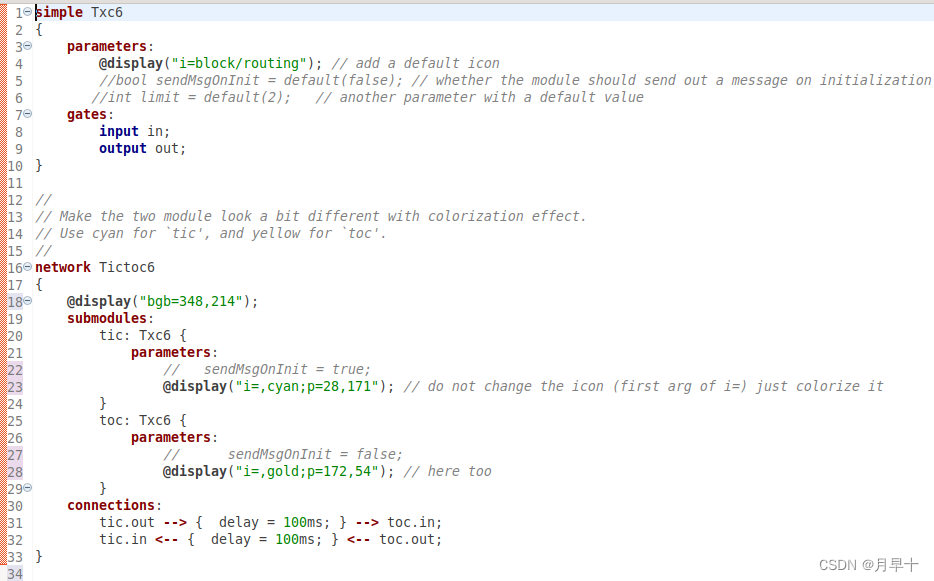

如下图所示tictoc.ned例子，网络tictoc6就是由两个简单模块Txc6组成，Txc6的具体功能在Txc6.cc（c++文件）中定义。简单模块中定义了输入输出的门，在网络中通过连接将两个模块链接，设置了时延参数为100ms。

#2.2 NED编辑器

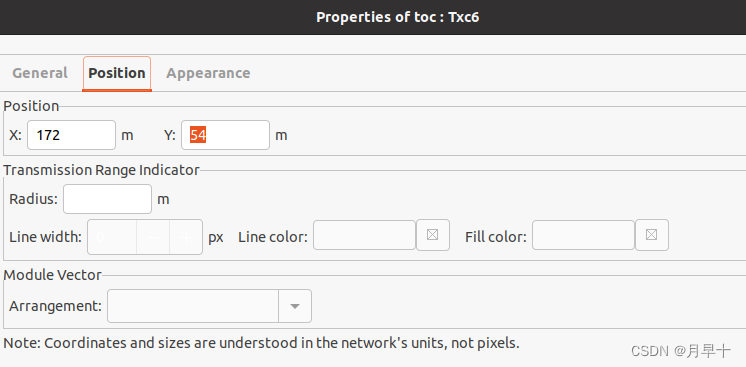

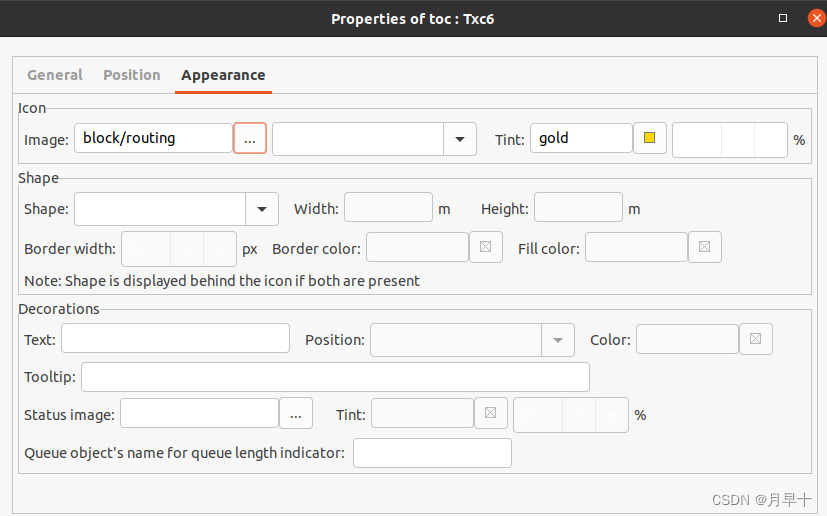

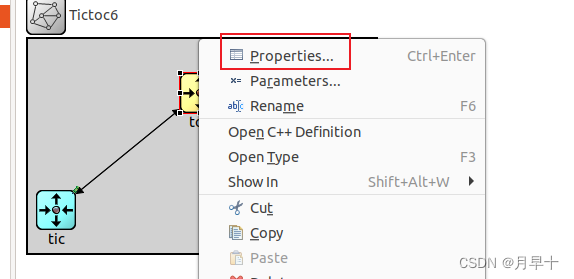

1. 右键模块图标选择Properties，可以设置模块的位置、外观等设置。




ini文件编辑器

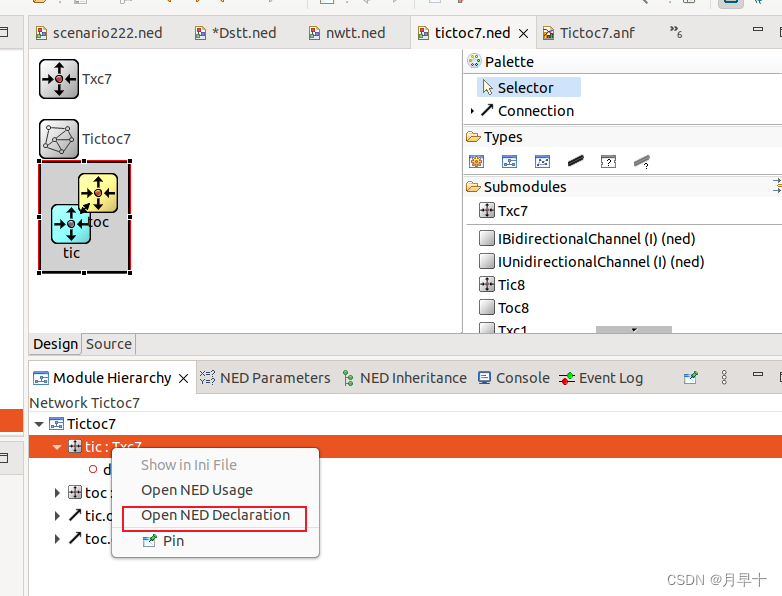

1. 在 模块层次结构中，可以看见模块的子模块和配置参数，

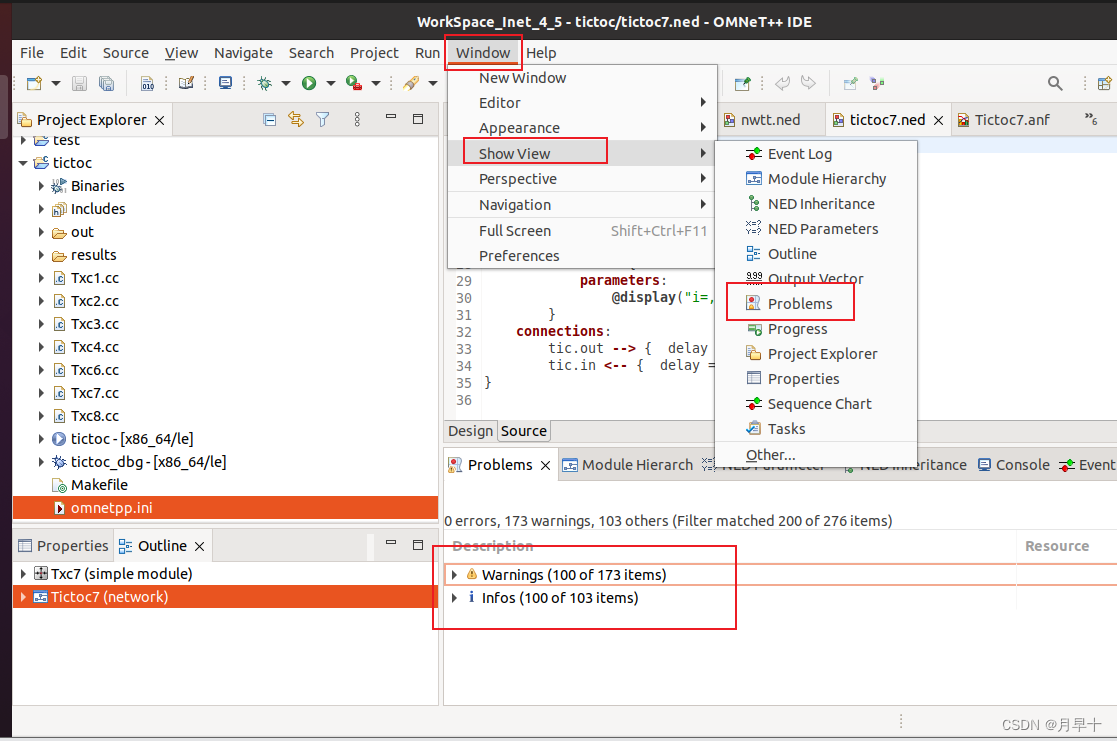

2. Problem视图显示NED文件、ini文件中的错误、警告和消息信息；双击可以达到对应的位置

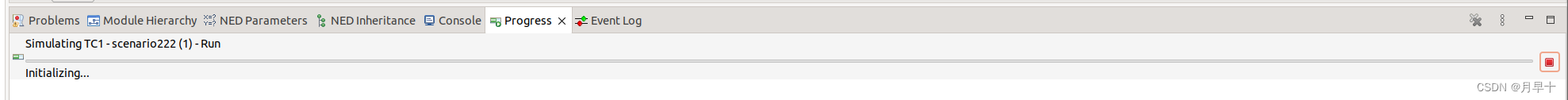

3. 在Run仿真后，可以在Process视图中查看仿真运行的状态

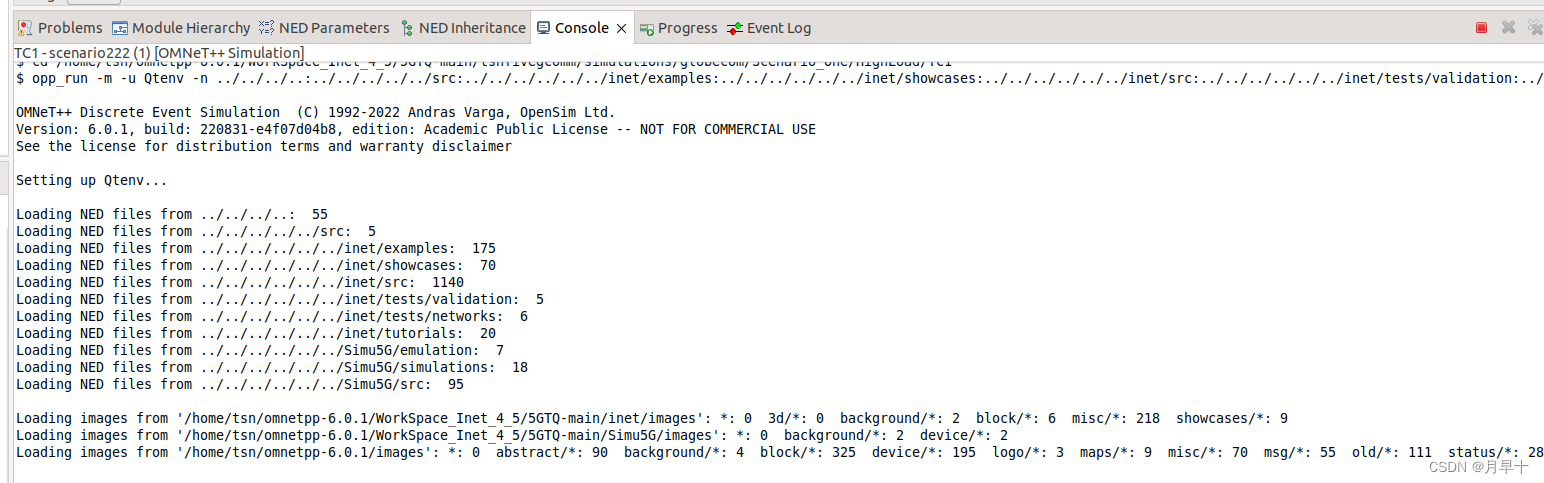

4. 在仿真开始运行后，输出结果会在控制台（Console）中显示：


5. Process视图只显示正在进行的进程，而Debug视图还会显示已经终止的进程和其退出代码。

6. 通配符 * ：

**.configuratorDstt.config = xmldoc("inputConfig/demo.xml")
*.globalData.config = xmldoc("inputConfig/DsttIpMacConfigScenario2.xml")


# Interface
**.fcsMode = "computed"
**.crcMode = "computed"
*.*.ethernet.typename = "EthernetLayer"

上面代码中通配符和语法含义如下：

• *：表示匹配当前层级的一个模块。它只匹配当前层级的一个模块，不包括子模块。例如，*.parameter 表示匹配当前层级下所有模块的 parameter 参数。

• **：表示匹配当前层级及其所有子层级的模块。它会递归地匹配所有子模块，直到找到满足条件的模块或达到最底层的模块。例如，**.parameter 表示匹配当前层级及其所有子层级下的所有模块的 parameter 参数。

• *.*: 匹配两个层级的模块。在这个例子中，第一个 * 匹配一个模块，第二个 * 匹配这个模块的子模块。

• **.fcsMode: 这个模式匹配了所有层级的模块中名为 fcsMode 的参数。

• *.*.ethernet.typename: 这个模式匹配了所有两层模块层级中的 ethernet 子模块，并设置它们的 typename 参数为 "EthernetLayer"。

综上所述，这些配置行指示了在仿真中如何设置各个模块的参数，以及如何使用全局配置数据文件。

2.5 序列图

1. Omnet++仿真内核会记录在仿真期间的调度和取消自消息、发送消息、接收消息、显示更改、模块的连接创建及删除、用户消息日志等，用于后续的处理，结果是包含仿真信息的事件日志文件，文件格式是基于行的文本。在Omnet++中，可以使用 序列图（Sequence chart） 视图和 事件日志（Event log） 来进行查看，在其中可以根据模块、消息类型和其他标准来过滤，时间线可以以如线性、紧凑、基于事件编号来显示。

但是要记得在启动仿真时的 Run configuration 中勾选

2.6 结果分析

在仿真运行完后，生成 sca文件和vec文件

.sca 文件是标量（Scalar）数据文件的扩展名。它包含了模拟运行期间收集到的标量数据，例如模块的吞吐量、延迟、丢包率等。

.vec 文件是向量（Vector）数据文件的扩展名。它包含了模拟运行期间收集到的向量数据，例如某些模块的状态变化、事件发生次数等。

点击其中一个文件就会打开数据分析界面

1. 导入新的输入： 当你要分析的数据除了这个仿真这次运行的结果时，还有其他仿真运行的结果也要加入分析，可以在input界面点击右上角的绿色圆导入或删除数据

   在下方三个视图分别为
   input：输入 控制输入那些数据进行分析
   Browse Data： 浏览数据 以表格形式浏览所有数据
   Charts：图标 选择数据生成图表

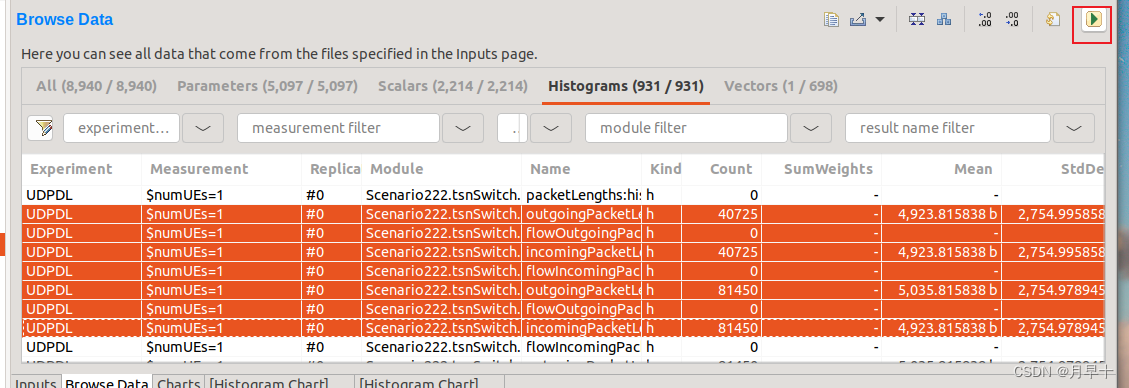

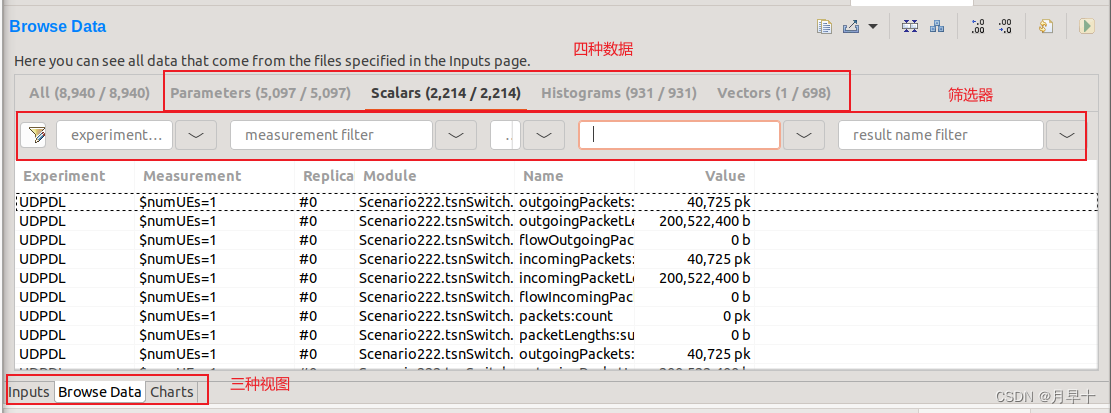

在 Browse中可以看见，数据分为四种类型：
Parameters： 参数
Scalars： 标量
Histograms： 直方图
Vectors：向量
还可以在下方进行筛选，筛选 实验、模块、数据名称等等

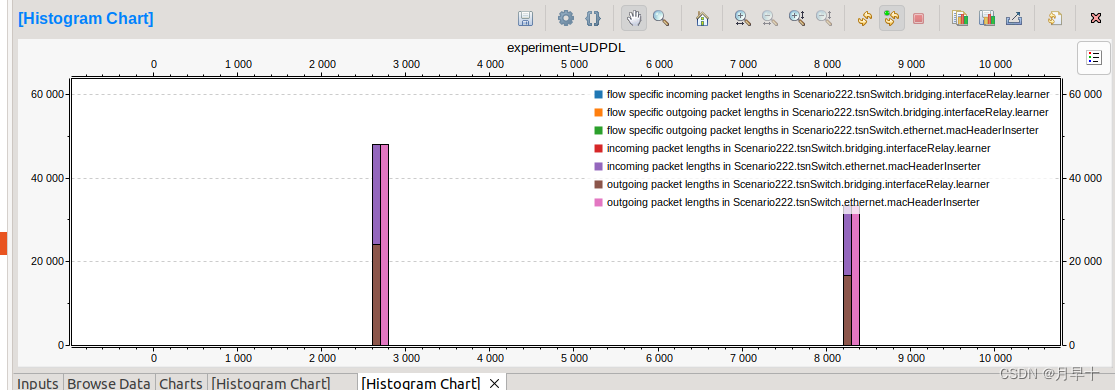

2. 选择数据项后，点击右上角按钮可以将其在图中显示出来

12.1 结果记录

Omnet++中输出结果有主要有标量和矢量，还有直方图可选
输出矢量 是时间序列数据，从简单模块到信道记录。可以使用输出矢量来记录分组的端到端时延、往返时间、队列长度、排队时间、模块状态、链路利用率、丢包等——在仿真运行期间发生在模型中的任何有助于全面了解内容的信息。
输出标量 是汇总结果，在仿真期间计算并在仿真完成时写出。标量可以是数，或者可以是由若干字段组成的统计汇总，例如计数、平均值、标准差、总和、最大值、最小值等 。

有两种结果收集和记录方式：

1. 基于信号机制，使用声明的统计
2. 直接来自C++代码，使用仿真库

第一种方法结合了信号机制和NED属性，以便于从记录中去耦结果的产生，从而在记录内容和形式上提供更大的灵活性，详见5.10.
第二种方法的缺点是结果记录在模块中是硬编码的，简单的需求变化也需要更改代码或大量模块中的结果收集代码。

建议使用的结果分析路线：

1. 使用集成仿真开发环境进行随意分析，即浏览数据和快速绘图
2. 使用Python（或 R）程序进行复制的分析并生成定制的报告

集成仿真开发环境在结果分析时的数据选择、处理和制图步骤可以自由组合，从而实现高度自由，这些步骤将被存储为“配方“，当添加新的结果文件或替换现有文件时，该步骤会自动重新应用，可以节省重复的手动工作。
