51单片机学习笔记——点亮一个LED灯

LED介绍

中文名：发光二极管
英文名：Light Emitting Diode
简称：LED
用途：照明、广告灯、指引灯、屏幕

LED工作参数：

LED（发光二极管）在电路图中的符号为：

1.它具有二极管的基本特性正向导通，反向截止。要想点亮LED那么需要从正向流过工作电流。
2.普通发光二极管工作压降为：1.6v ~ 2.1 V。
3.工作电流为：1~20mA。

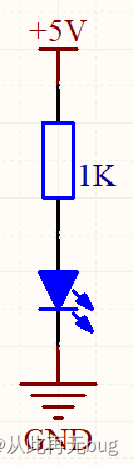

上图中LED的通过电流我们可以根据欧姆定律
I（电流）=U（电压）/R（电阻）
可以算出为3mA。

原理图分析

通过原理图分析我们可以看出，LED的所有正极都接到了VCC电源上，所以要点亮开发板上的LED灯只需要控制单片机的P1口输出低电平即可（编程时给P1口赋值“0”）

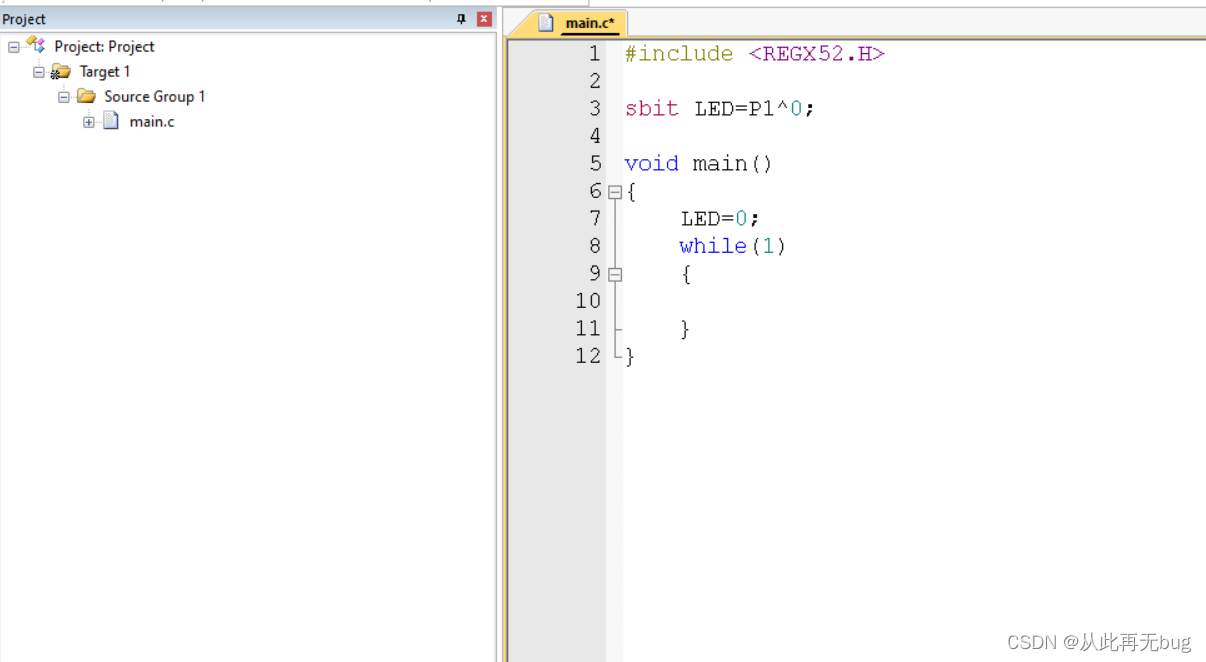

在这里我们用未定义将P1口的第一位定义成LED。

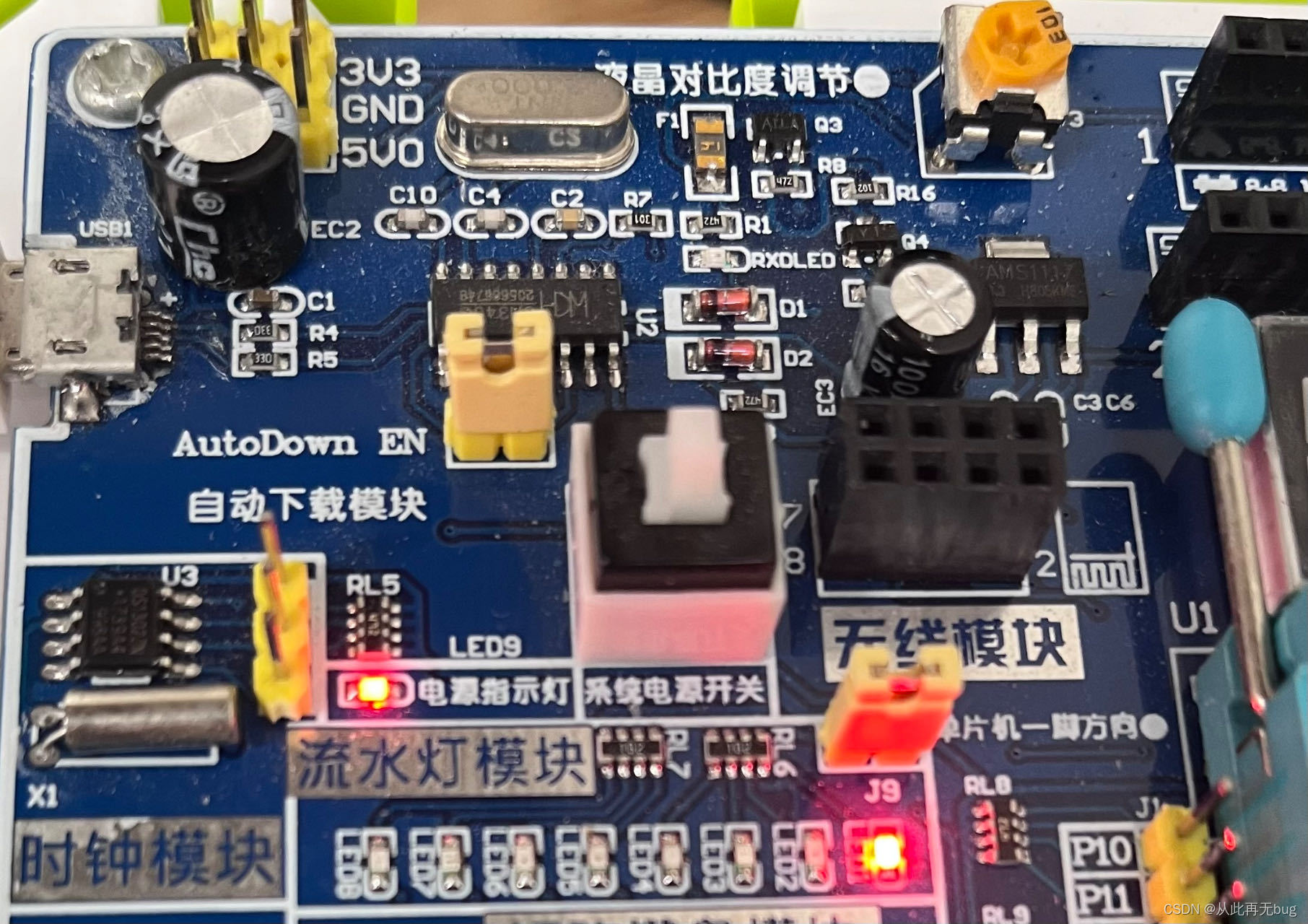

实验现象如上图。
课后习题：
1.点亮开发板上的LED2。
2.点亮开发板上的LED5。
3.同时点亮开发板上的LED2，LED3，LED5。

第一个题目只需在main函数中更改sbit LED=P1^1;
第二个题目只要在main函数中更改 sbit LED=p1^4;
第三个题目我们可以定义3个位来同时点亮LED2,LED3,LED5;
或者我们直接将P1直接赋值0xE9;
