LED点阵屏简介

LED点阵屏通过LED(发光二极管）组成，以灯珠亮灭来显示文字、图片、动画、视频等，LED点阵显示屏制作简单，安装方便，被广泛应用于各种公共场合，如汽车报站器、广告屏、银行窗口屏、叫号屏以及停车系统等等。

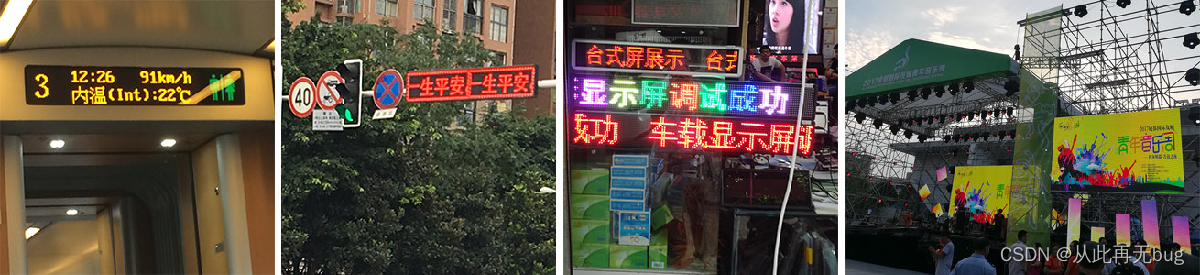

LED点阵屏应用场景展示

在这里插入图片描述

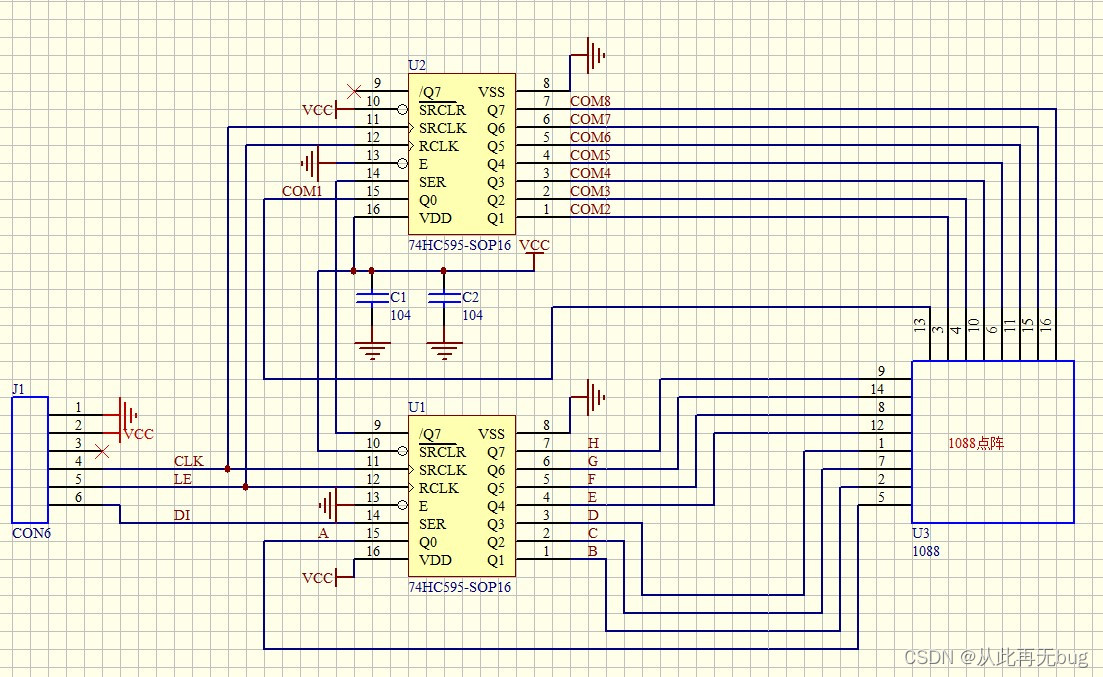

8×8LED点阵屏电路图

在这里插入图片描述

显示原理

1、LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素以“8”字型排列而已

2、LED点阵屏与数码管一样，有共阴和共阳两种接法，不同的接法对应的电路结构不同

3、LED点阵屏需要进行逐行或逐列扫描，才能使所有LED同时显示

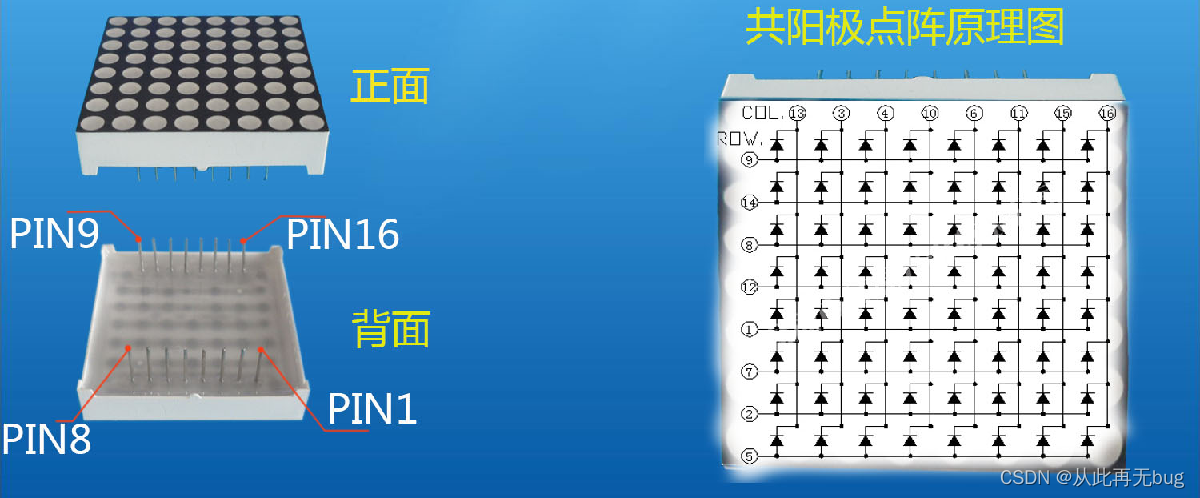

开发板引脚对应关系

在这里插入图片描述

74HC595芯片工作原理：
