射频集成电路设计_片上电感设计

前言

片上电感是实现射频集成电路模块，如PA、LNA以及匹配网络不可缺少的元件。常见的片上集成电感采用平面螺旋形，其中最顶层用作螺旋线圈，另一层用作中间跨接互连线以及引线。

一、电感技术指标

（1）品质因素

螺旋电感的品质因素定义为：

（2）电感值
螺旋电感主要表现为电感特性，对于不同的几何尺寸，具有不同的电感值。通常而言，相同面积的非对称电感具有比对称电感更大的电感值，但其品质因素差，因此设计时需要综合考虑面积和品质因素的关系。
螺旋电感等效输入电感值为：

等效串联电感值为：

（3）等效串联电阻
螺旋电感是带有损耗的金属线圈，等效电阻为：

（4）衬底导纳

二、片上集成电感类型

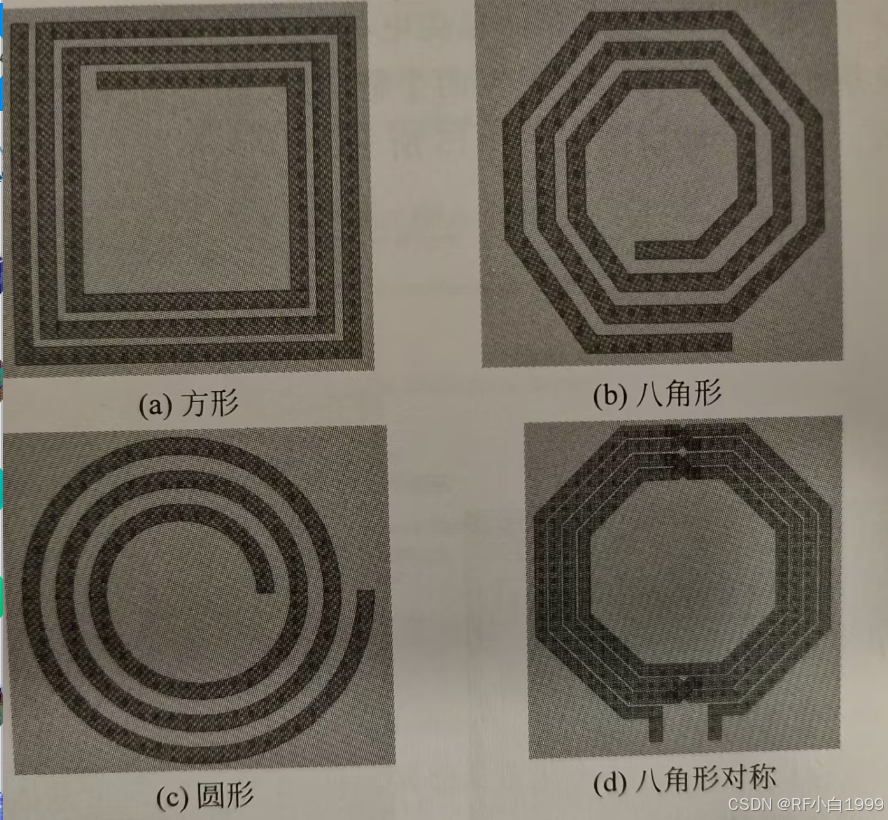

常见的平面螺旋电感类型有如下几种：方形、八角形、圆形和对称形。
圆形电感具有较高的品质因素，但因为工艺规则不支持弧形走线，因此常用的有正六边形和正八边形电感。

三、电感设计案例

设计指标如下：
频率：3GHz；电感：3nH；Q值：10

1.版图设计

螺旋电感的物理参数包括：
匝数（N）：N越大，自感值越大，自谐振频率越小，寄生电容增大；
外径（d1）：d1越大，自谐振频率越小，寄生电容增大
内径（d2）
间距（S）：S越小，线间寄生电容越大；同时，由于相邻线的电流方向一致，因此S越小L越大
线宽（W）：W增加会减小螺旋线圈损耗，在一定程度上能够提高电感Q值。但W大于趋肤深度时，过大的W反而会使损耗增加。

本案例中，采用八角形对称螺旋结构，采用顶层金属M9和M8（参照之前发的衬底设置的文章），线圈匝数N=8;外径d1=230um；线宽W=9um；间距S=2um。

step1.首先新建版图，选择M9层

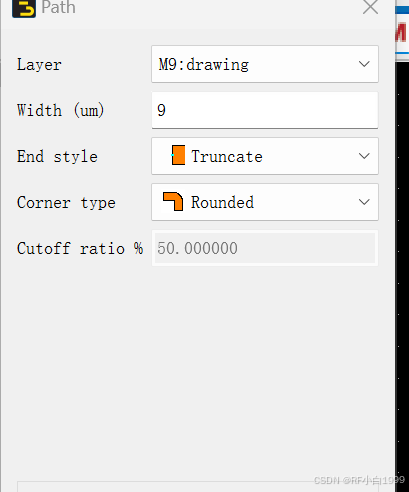

step2.然后单击 insert path设置如下

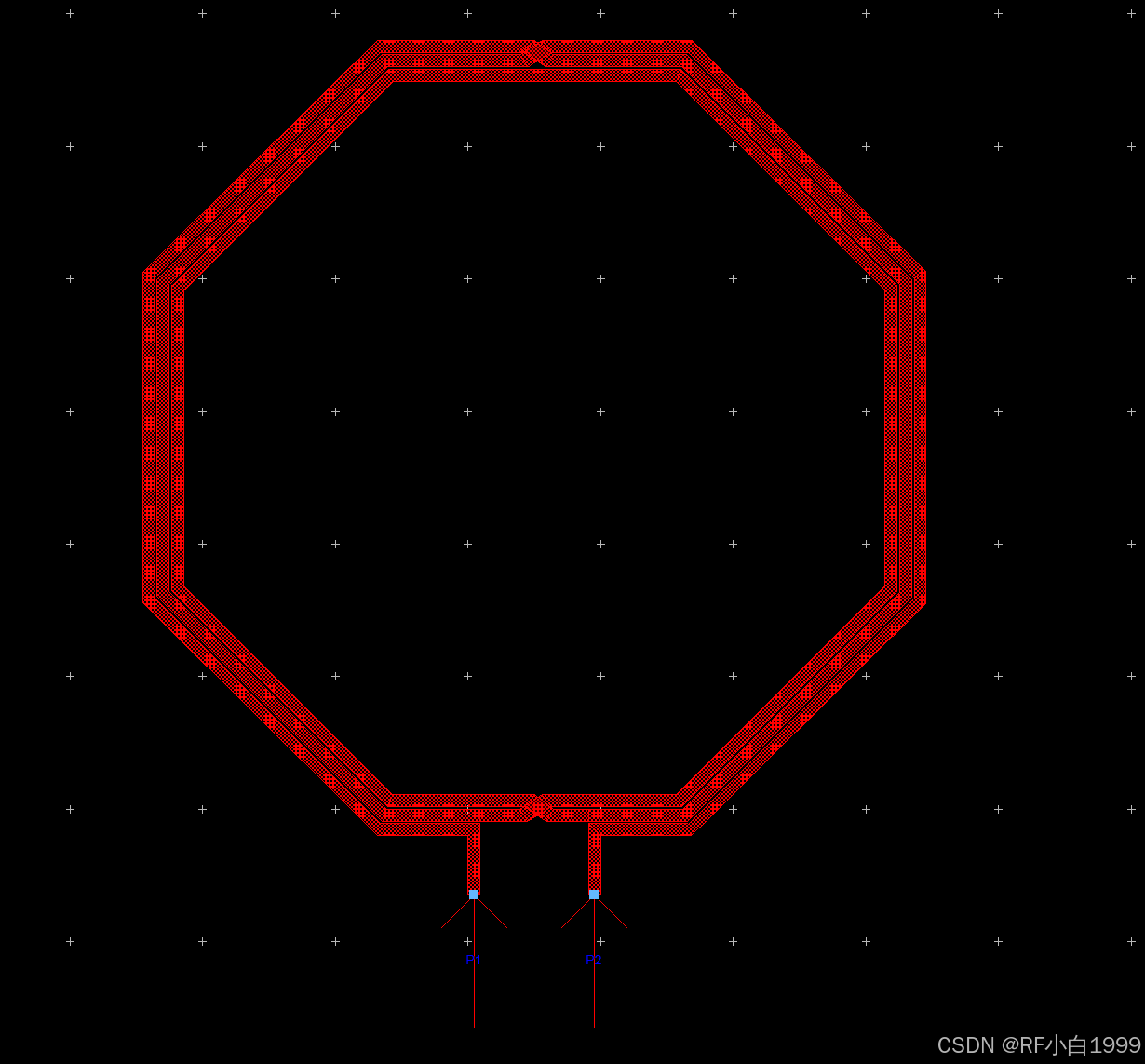

step3.画出版图形状如下

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/c88e69ab9d7c486a90e8dfee87e276da.png

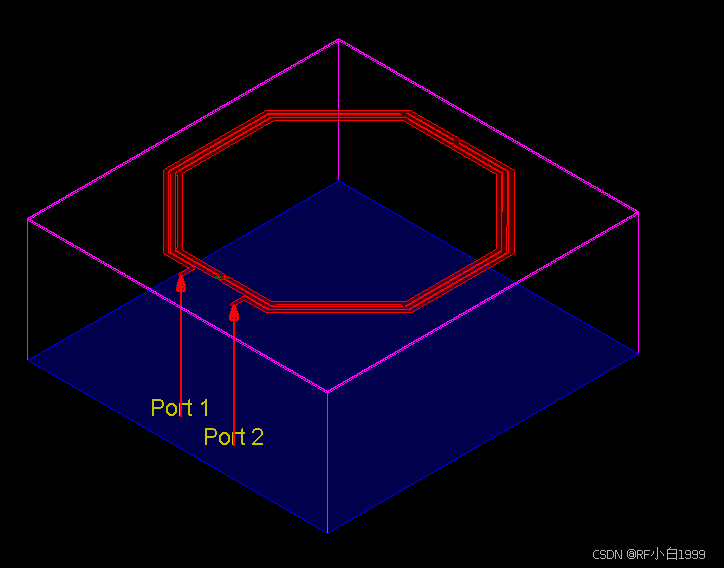

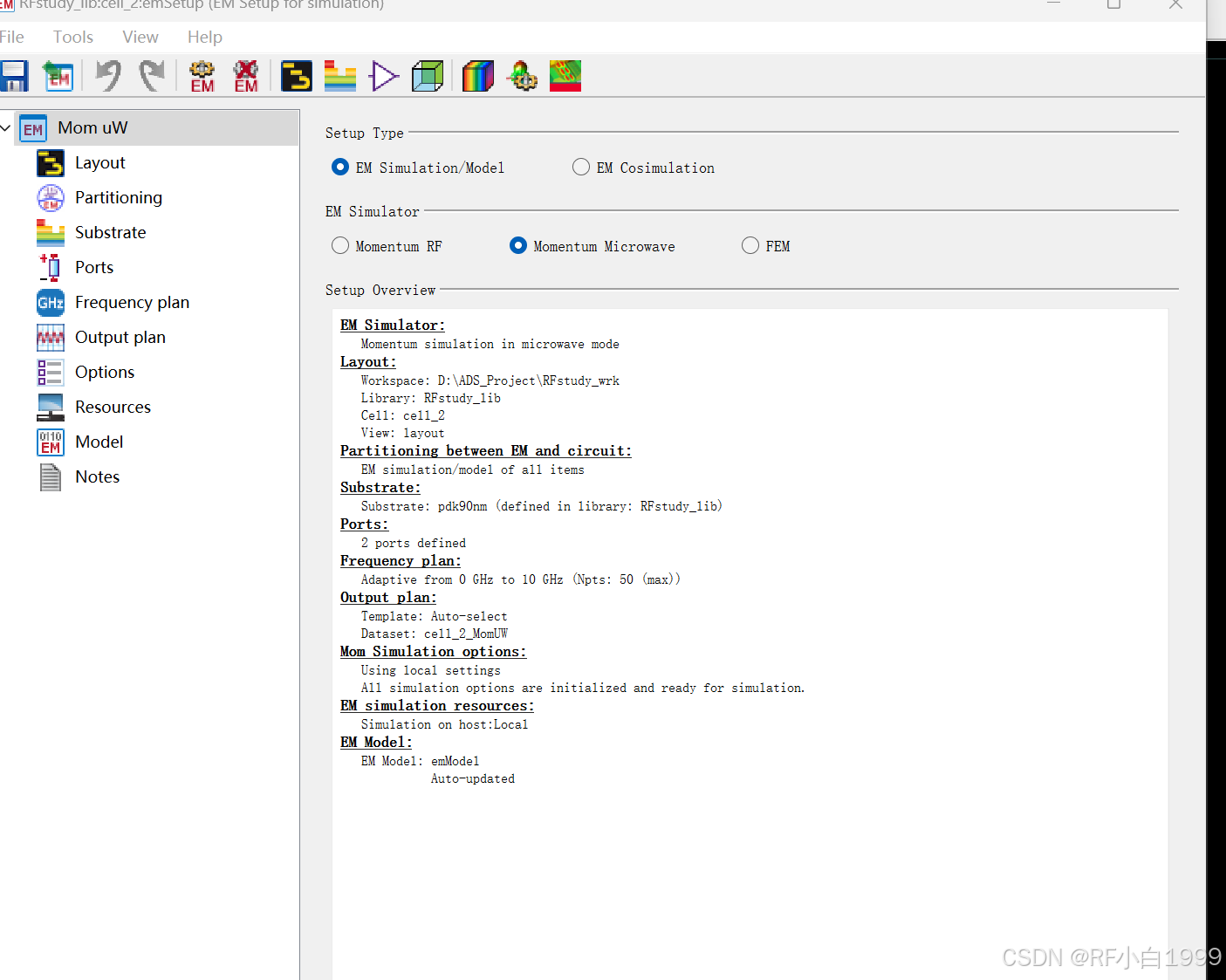

step4：仿真设置如下

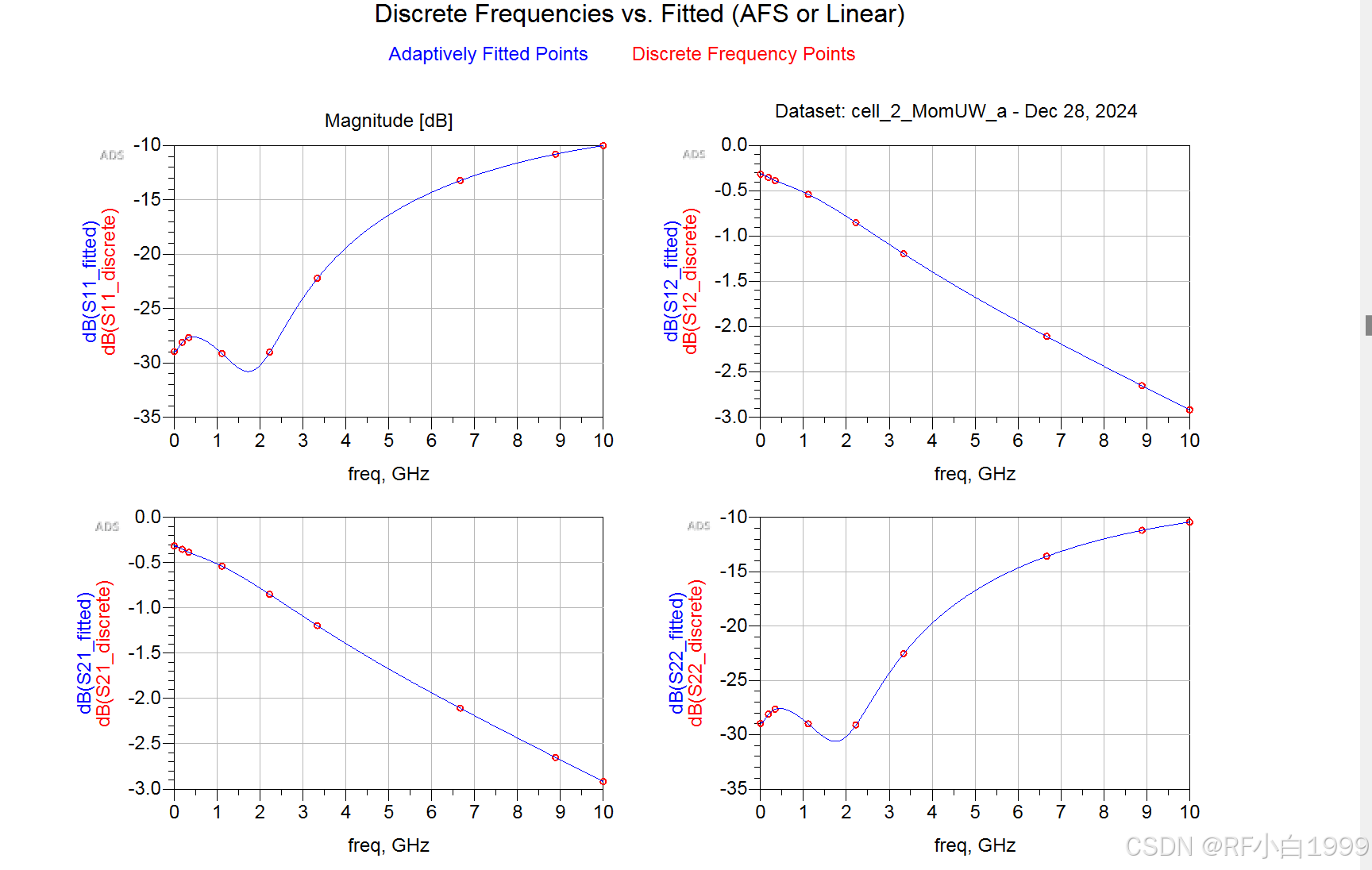

仿真结果以及结果后处理

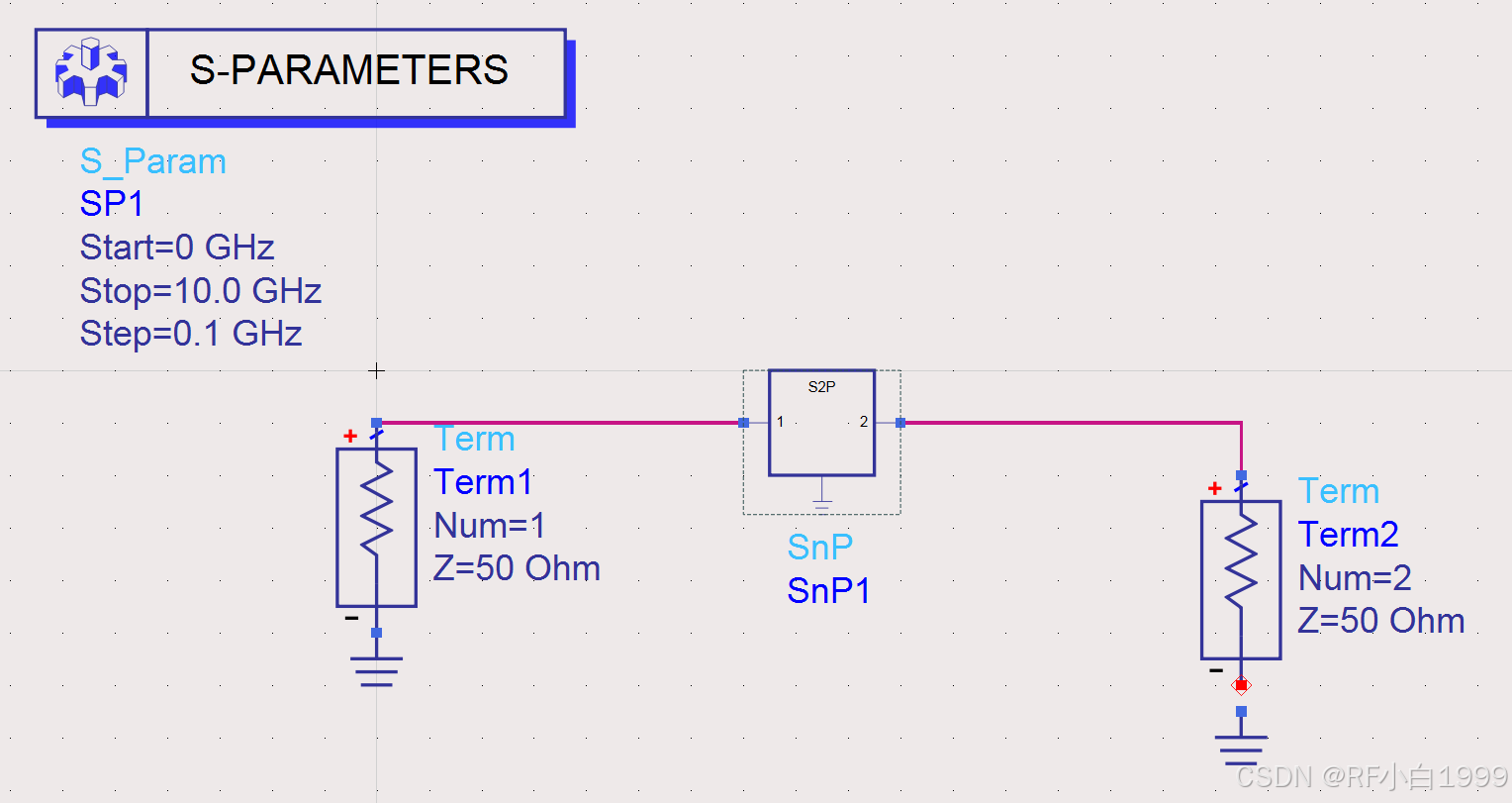

通过SNP文件建立电感仿真原理图如下：

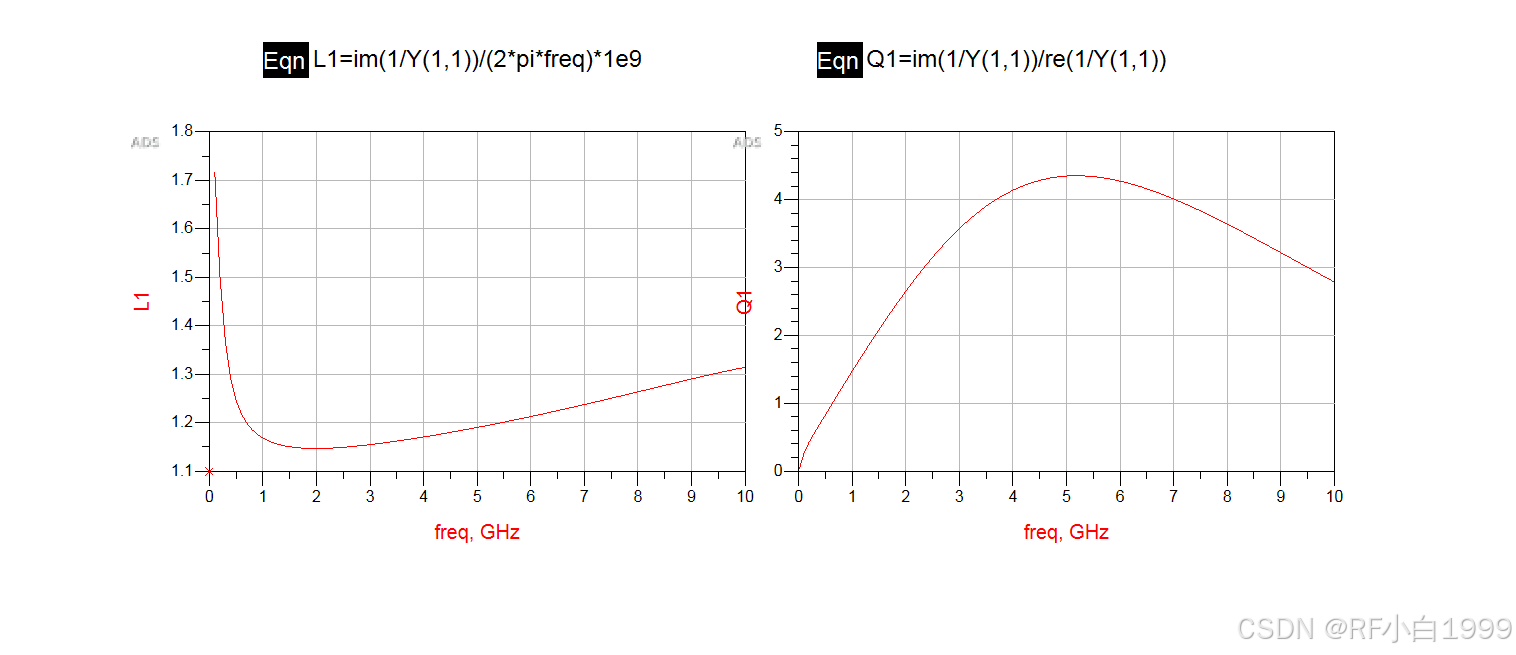

原理图仿真得到的Q值和 L指

本人是一个刚入学的研一小白，模型是CAD建了导入ADS的，有些细节没处理好，发此贴只是为了学习记录，欢迎各位大佬指正。
