常见的电磁阀工作原理（小白入门图解）

一、二位三通电磁阀

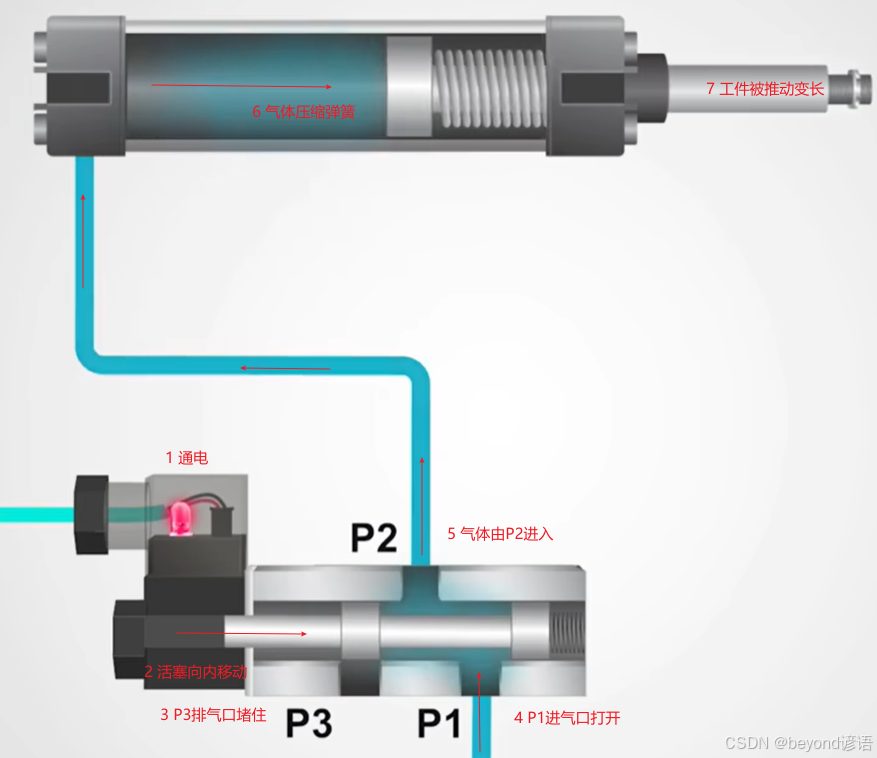

1，通电状态

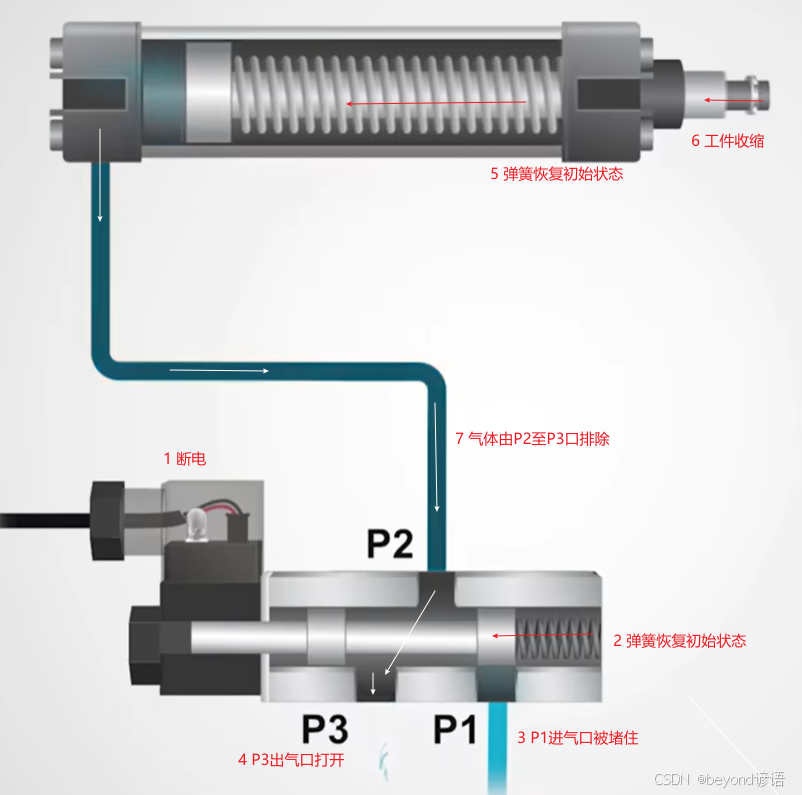

2，断电状态

二位三通的电磁阀想要活塞推回原位，必须要求气缸由弹簧或者需要借助物体重力

二、二位五通电磁阀

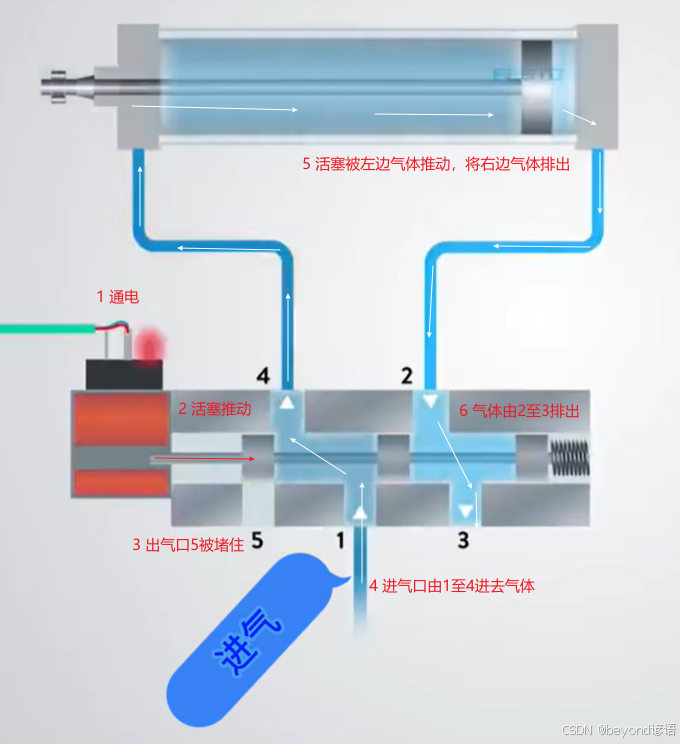

1，通电状态

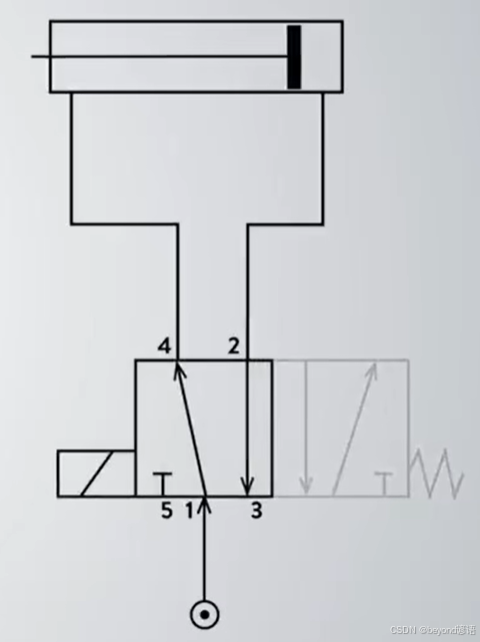

对应电路图

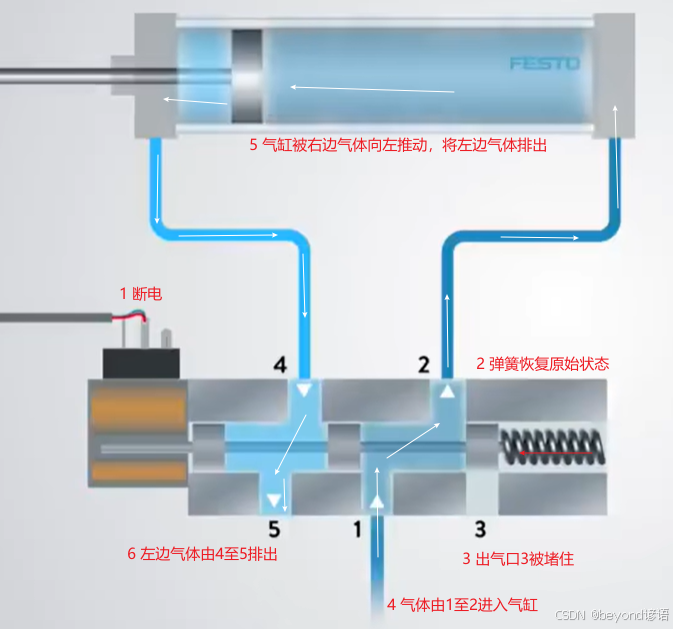

2，断电状态

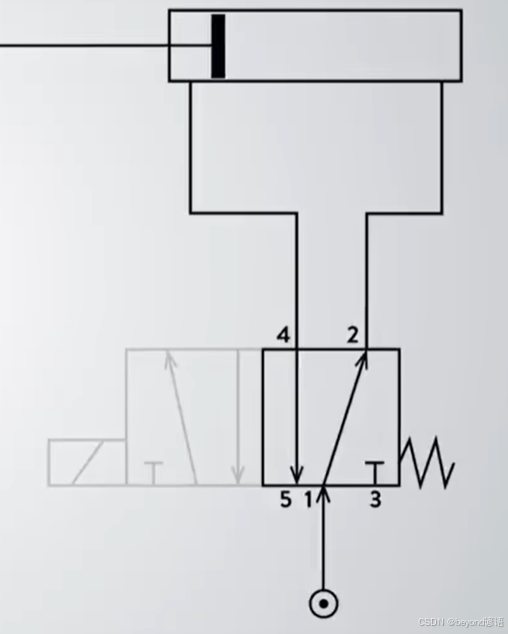

对应电路图

三、二位三通和二位五通区别、共同、缺陷和改进

区别：

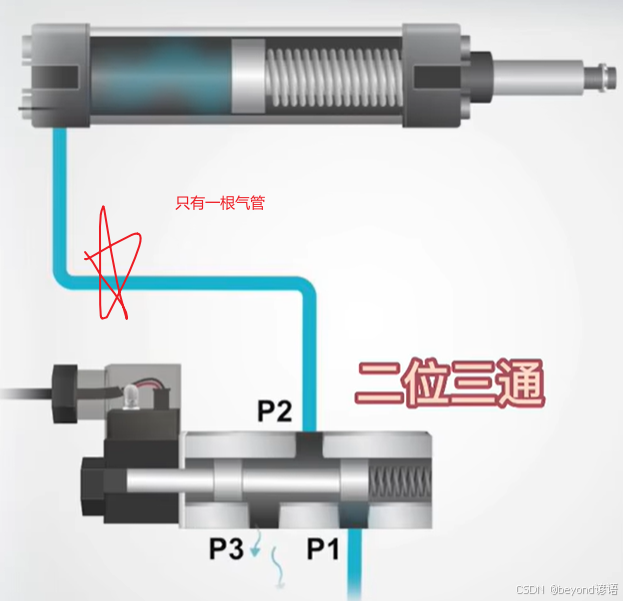

二位三通只有一根气管

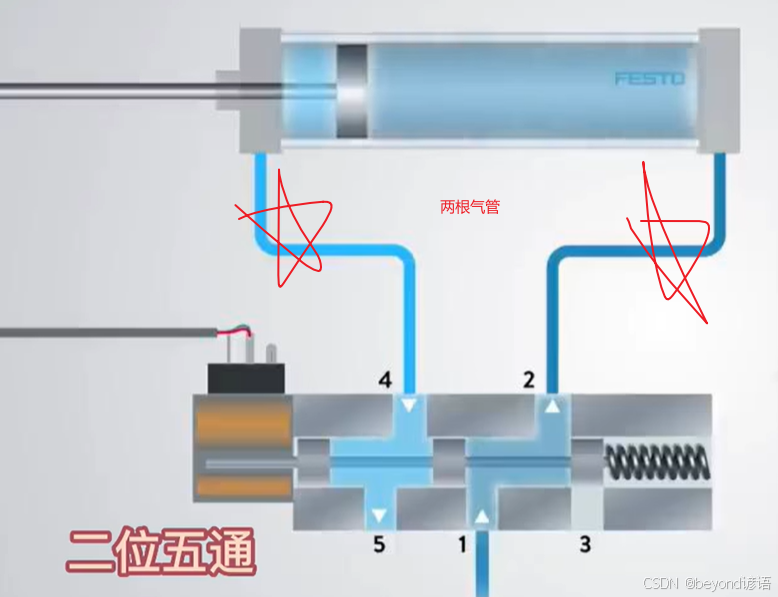

二位五通有两根气管

共同：

都靠弹簧进行恢复原始位置

缺陷：

弹簧的突然恢复初始位置所具备的弹性势能很大，不易控制

改进：

为了防止突然断电，导致弹簧将阀芯突然推回，造成事故
此时双线圈电磁阀诞生

四、双线圈电磁阀

只有当A或B通电时，阀芯才会移动

A通电

B通电

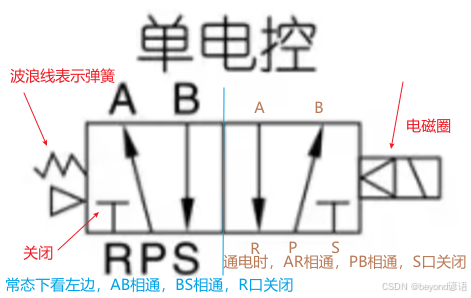

单电控

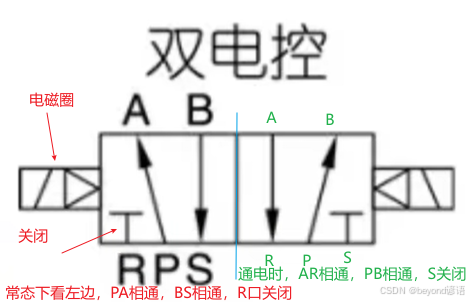

双电控

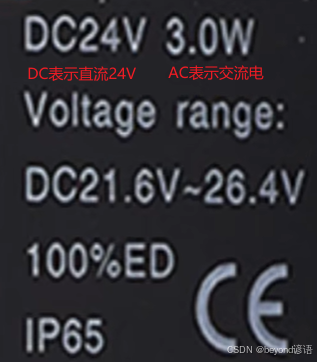

五、购买注意事项

1，区分单电控还是双电控
2，区分几位几通
3，区分常态下是常通还是常闭

上述内容均来自B站，视频链接：电磁阀工作原理
如有侵权，联系立删
