非标设计之电磁阀

1.电磁阀简介：

1. 电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。简单而言就是线圈通电产生磁力吸引阀芯。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
   电动阀与电磁阀是不一样，电动阀是通电后内部马达转动带动阀芯转动，电磁阀是线圈通电后带动阀芯移动，两者有区别。

2. 电磁阀“位”和“通”概念介绍：

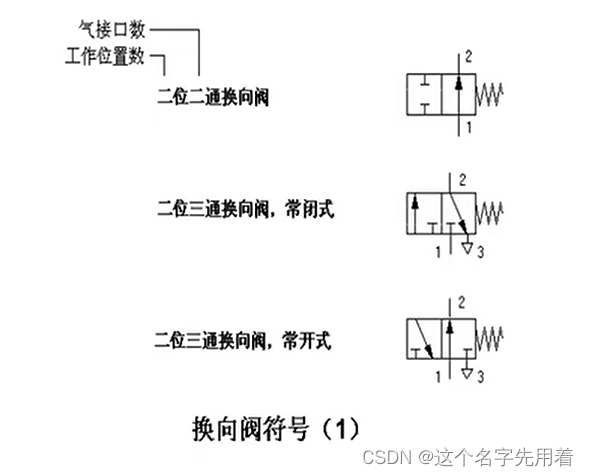

   位：所说的“二位阀”是指换向阀的阀芯有2个不同的工作位置，每个示意图中方块表示电磁阀的一种工作位置，即“位”，最简单的就是二位，电磁阀的通断电就导致阀芯有2个状态。阀芯有几种位置就有“几位”。
   通：“二通阀”、“四通阀”是指换向阀的阀体上有2个、4个各不相通的加粗样式接口，不同油道/气路通过阀芯移位时阀口的开关来切换。

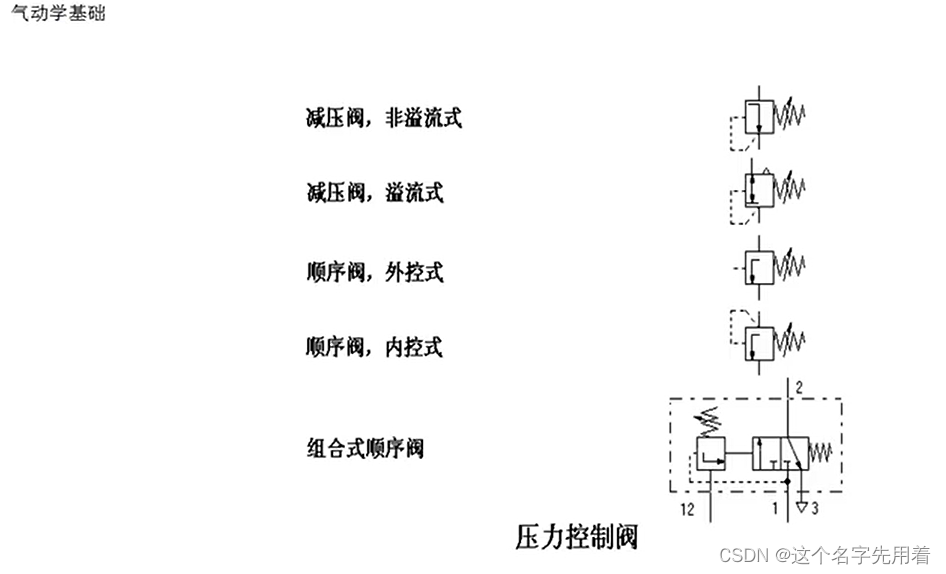

3. 电磁阀的图形含义：

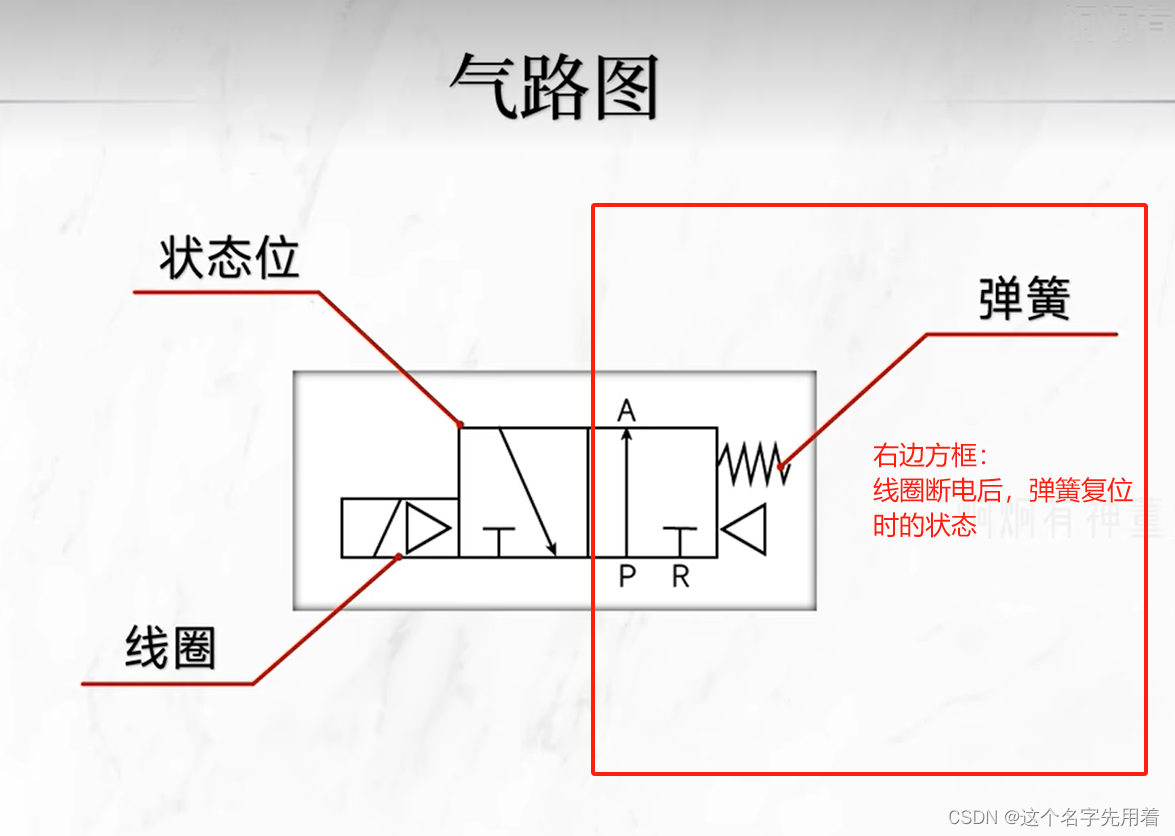

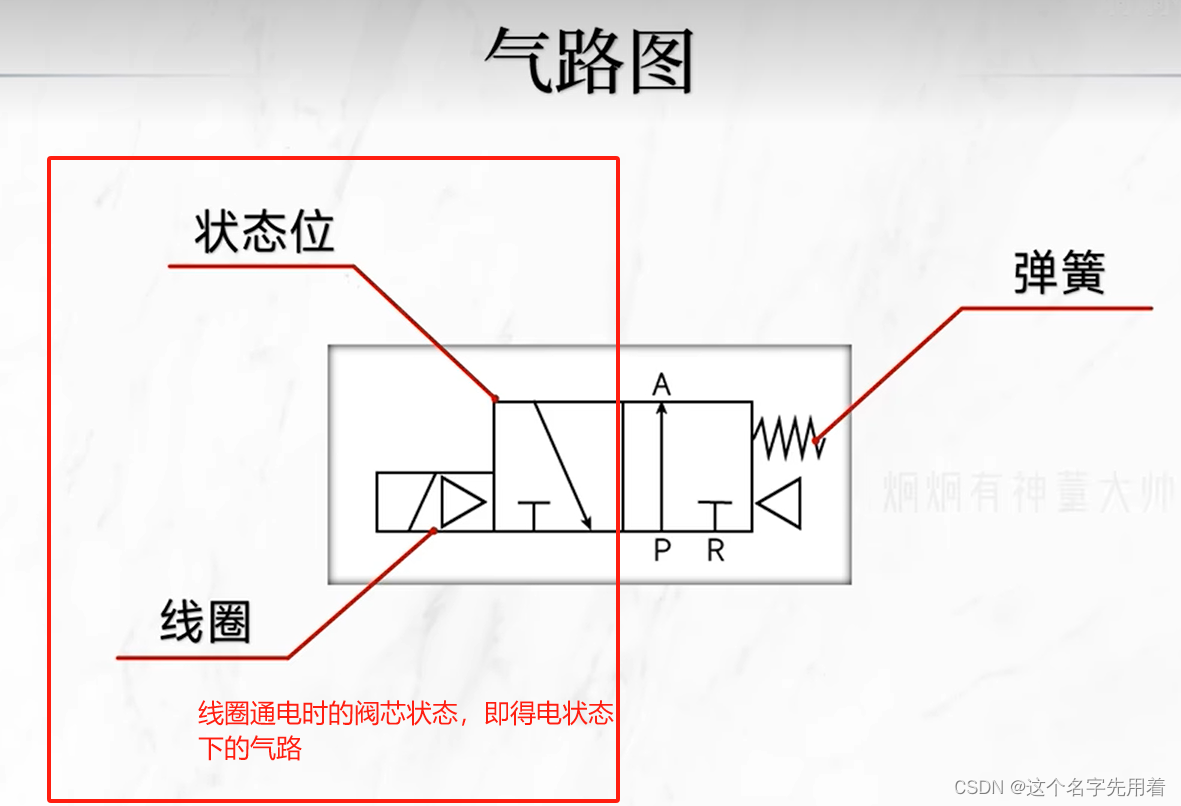

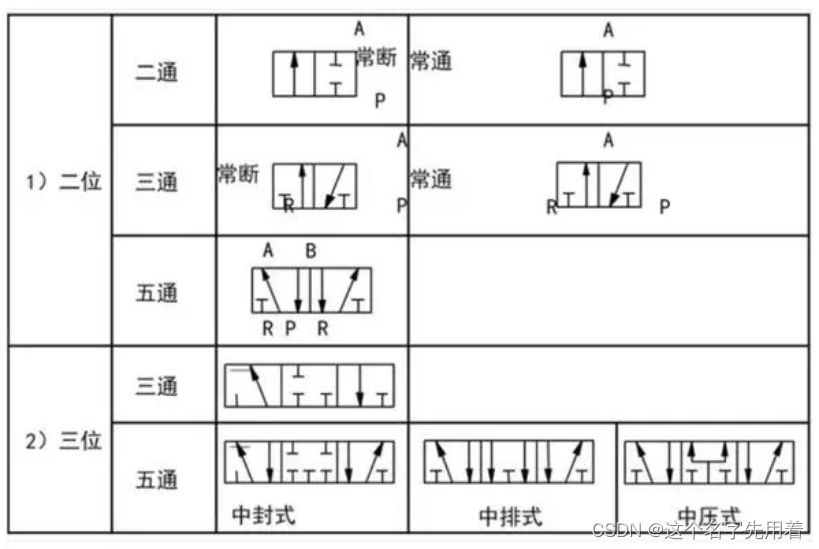

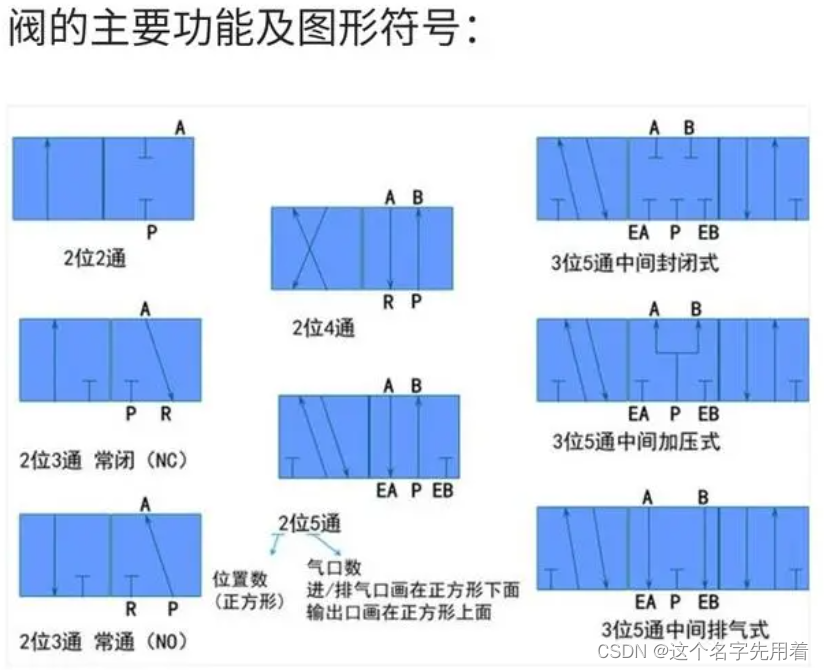

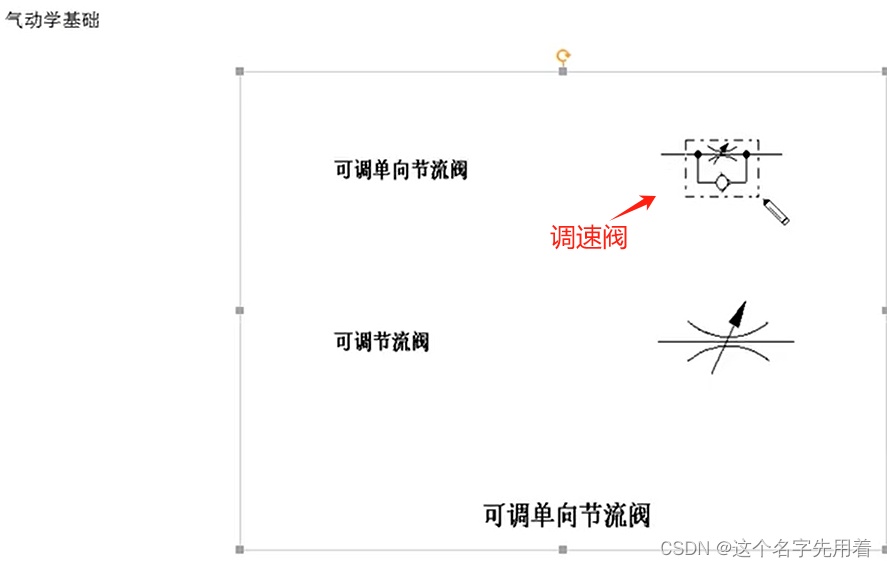

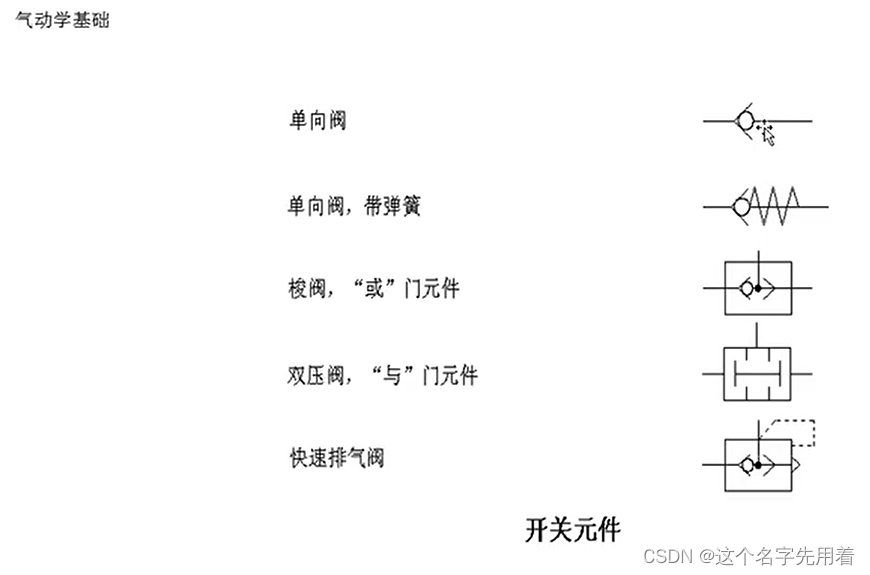

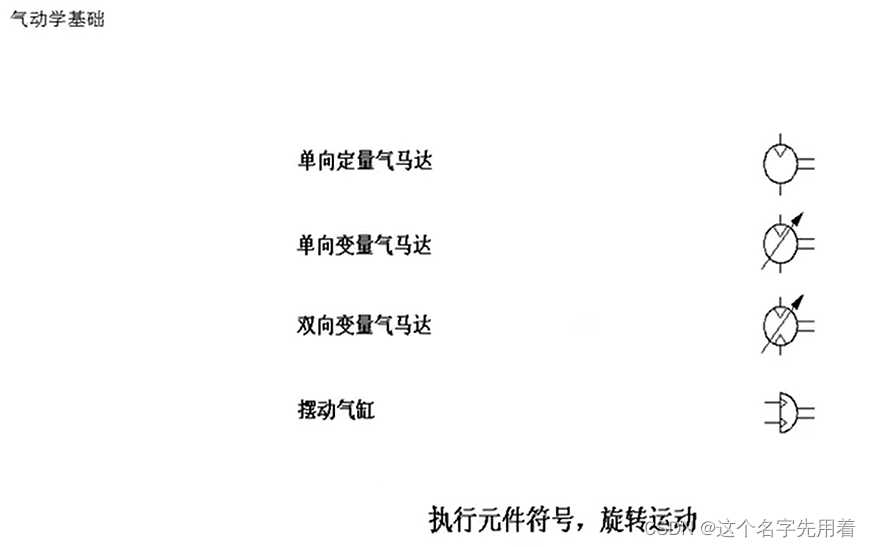

在图符上代表阀体的正方形（内有箭头或T线的正方形）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

(1) 电磁阀图解中用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2) 电磁阀图解中方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3) 电磁阀图解中方框内符号“┻”或“┳”表示该通路不通；
(4) 电磁阀图解中方框外部连接的接口数有几个，就表示几“通”；

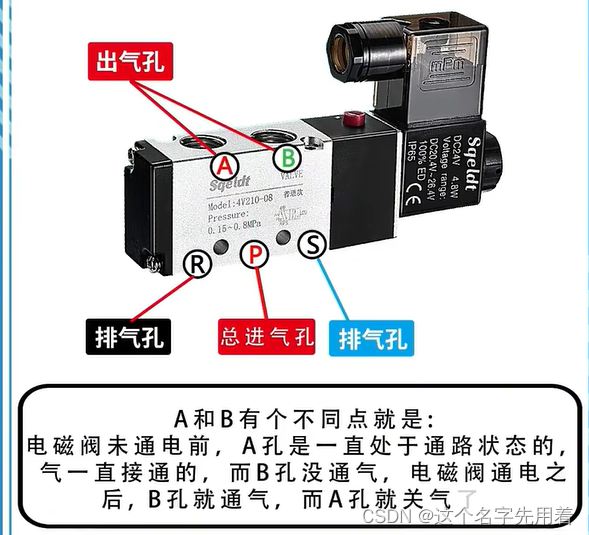

(5)电磁阀图解中，一般阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

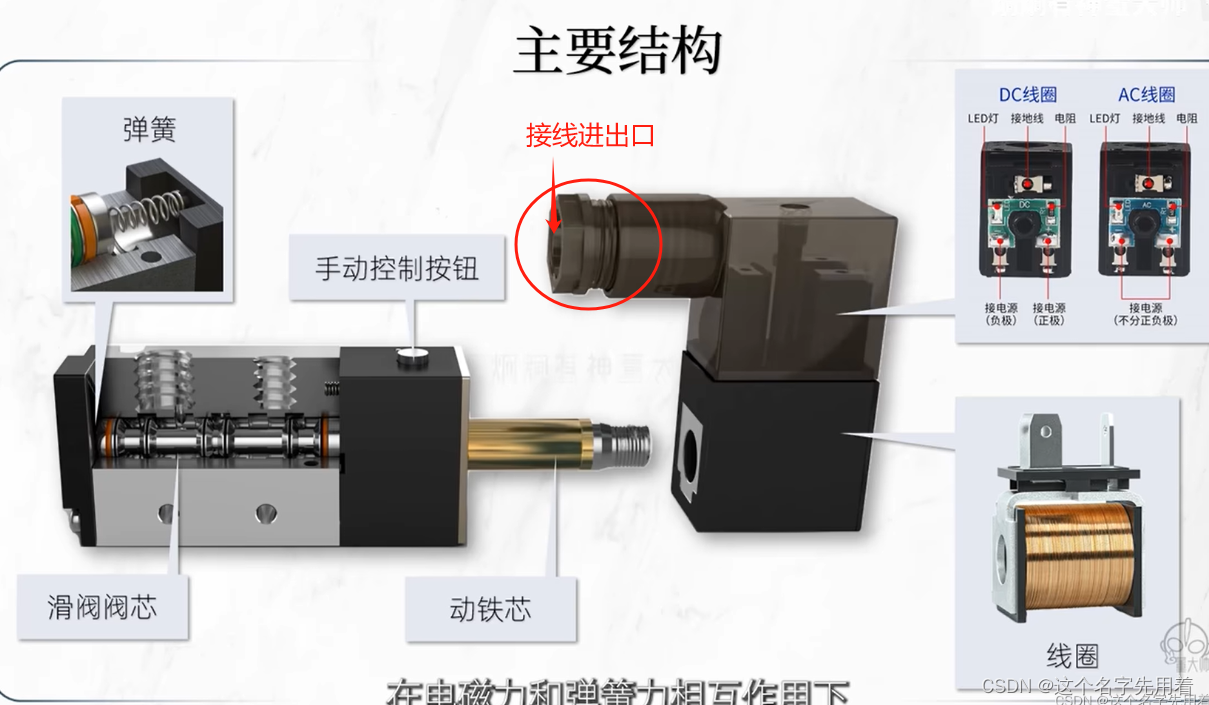

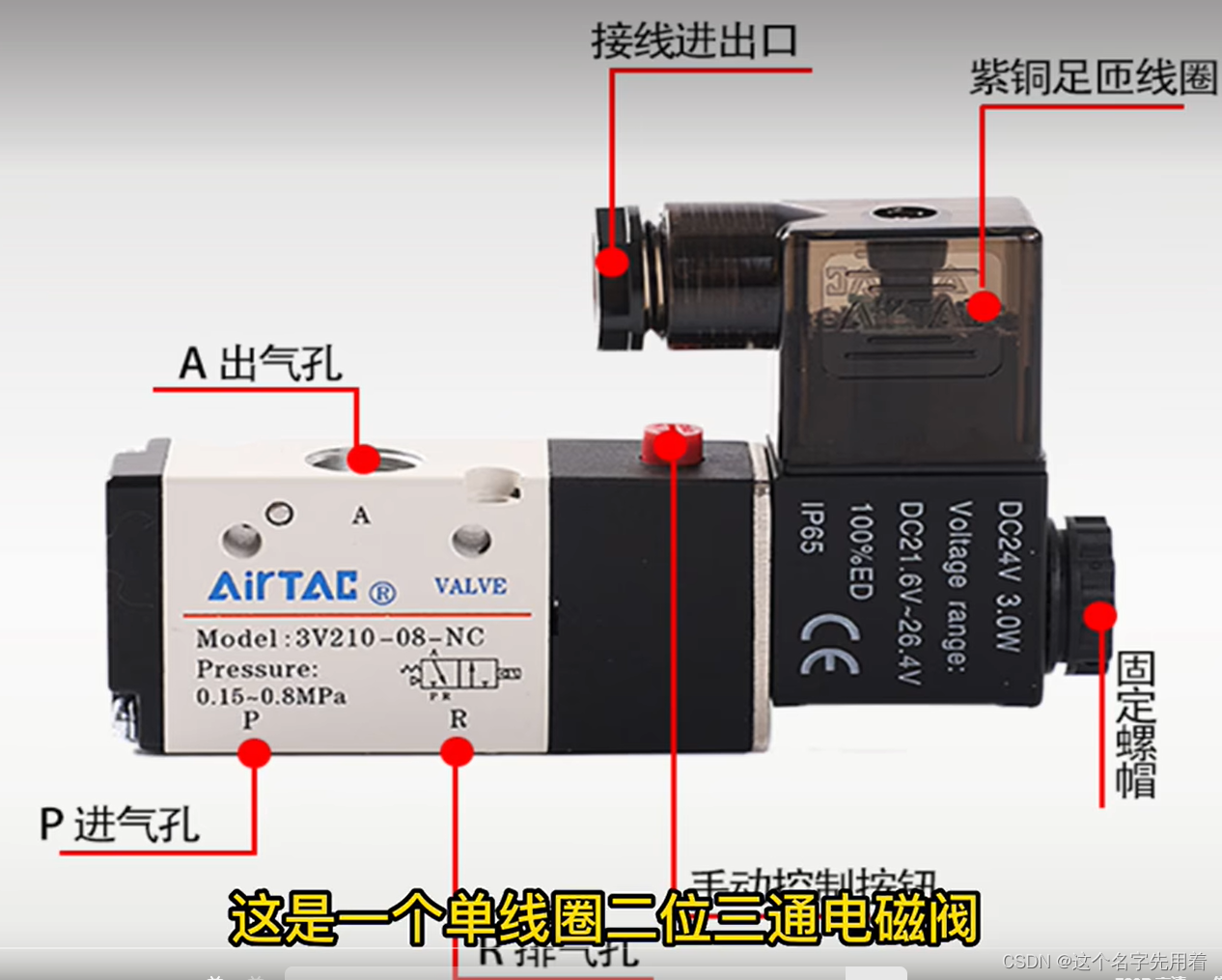

2.电磁阀结构：

3.功能：

气动执行组建动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制；

电磁阀是在气动回路中控制气路通道的通、断或改变压缩空气的流动方向；

电磁阀只是气动调节阀的一个附件，是控制气动阀门的气源气路的；

电磁阀常用于开关阀，通过电压信号控制气源气路的通断，以控制阀门的开关；

电磁阀具有比定位器更大的流通口径，有时可以用于需要快速开启及快速关闭的阀门；

单电控电磁阀具有失电常闭或常开位置，可以用于断气保护功能。

4.原理：

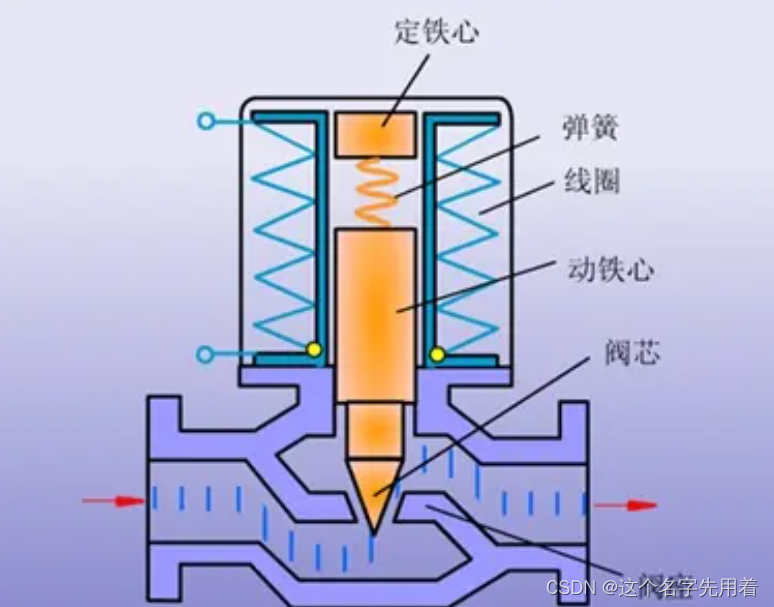

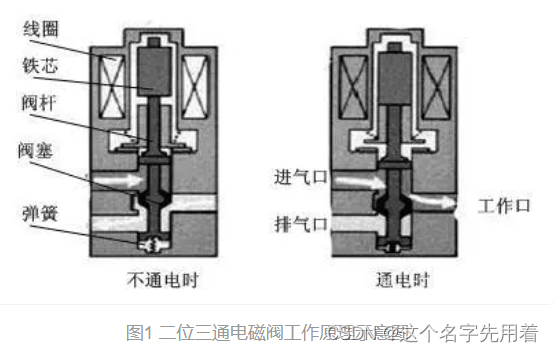

电磁阀的基本结构如图1 所示。当线圈通电时，磁回路受激产生了电磁吸力，使活动铁芯受到吸引力而向下移动，它克服了复位弹簧的力把阀塞开启，于是工作介质(空气或油)从进气口流至工作口，使工作介质在管路中流动；当线圈断电后，电磁吸力消失了，活动铁芯在弹簧的作用下回复到原来的位置，关闭了阀塞，于是工作介质停止了流动。对于常见的二位二通电磁阀也是这样的工作原理，只是阀上没有了排气口而已。

https://www.dgjs123.com/diancifa/19891.htm

分类：

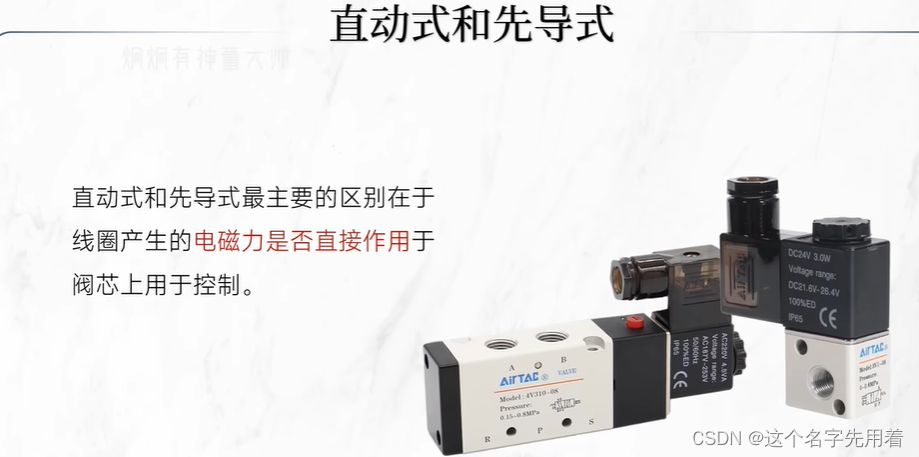

直动式电磁阀：线圈带电时，阀门打开流体通过。线圈停电时，阀门关闭，流体不能通过。

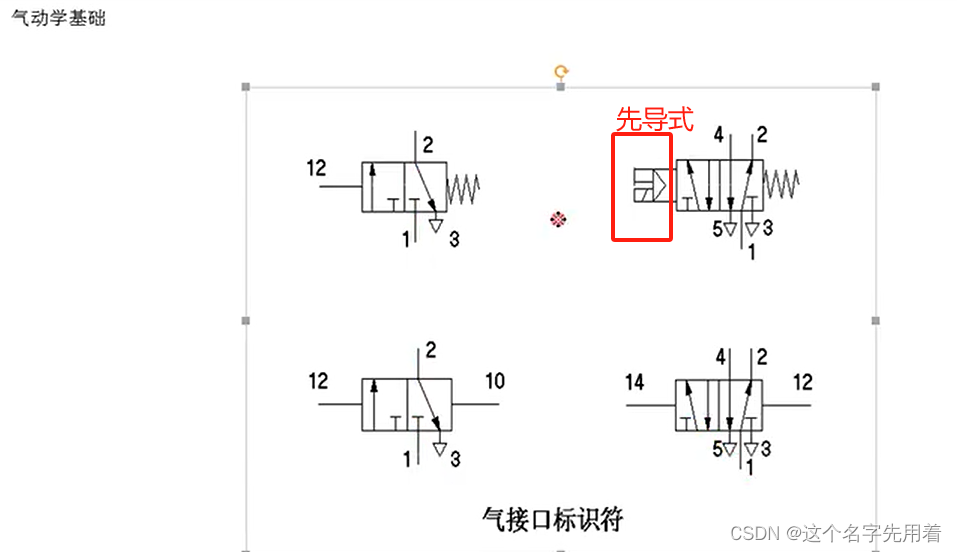

按流体所接的路数可将电磁阀分为二位二通，二位三通，二位四通，二位五通等形式。

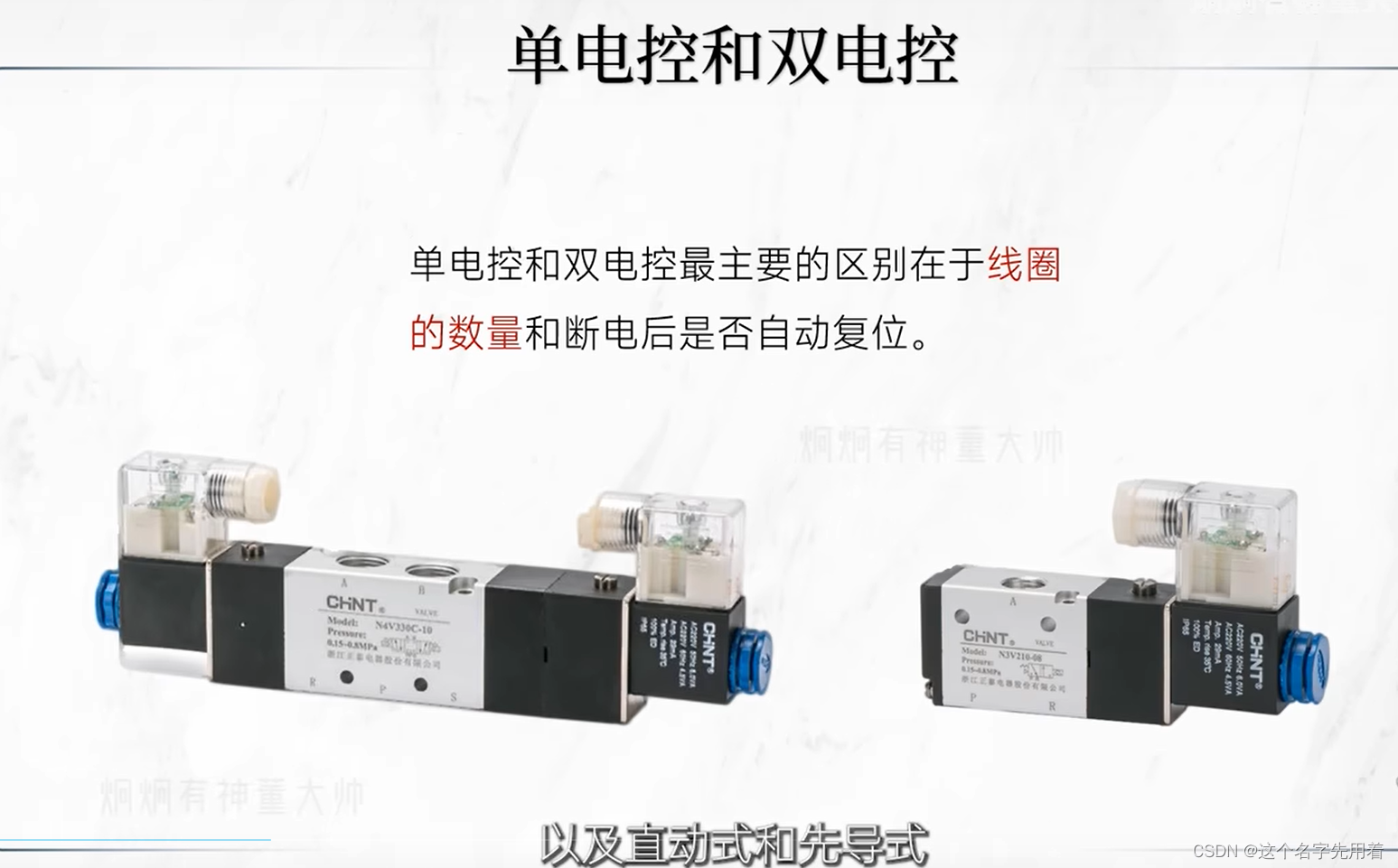

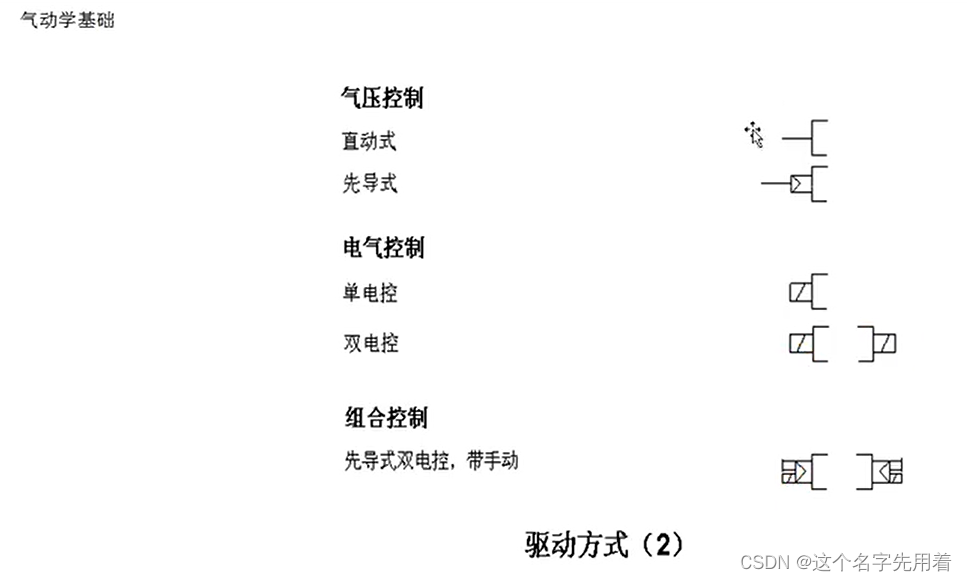

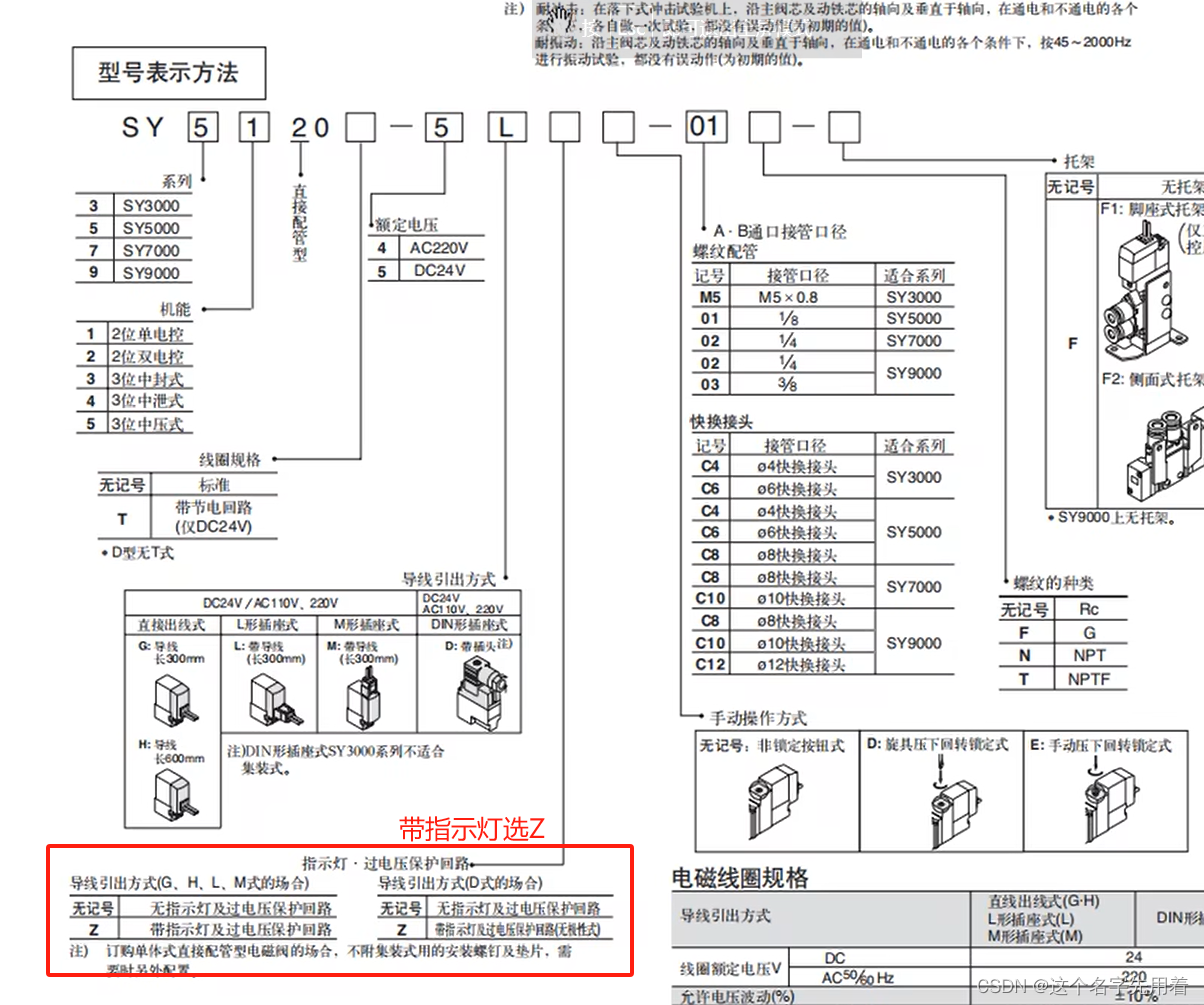

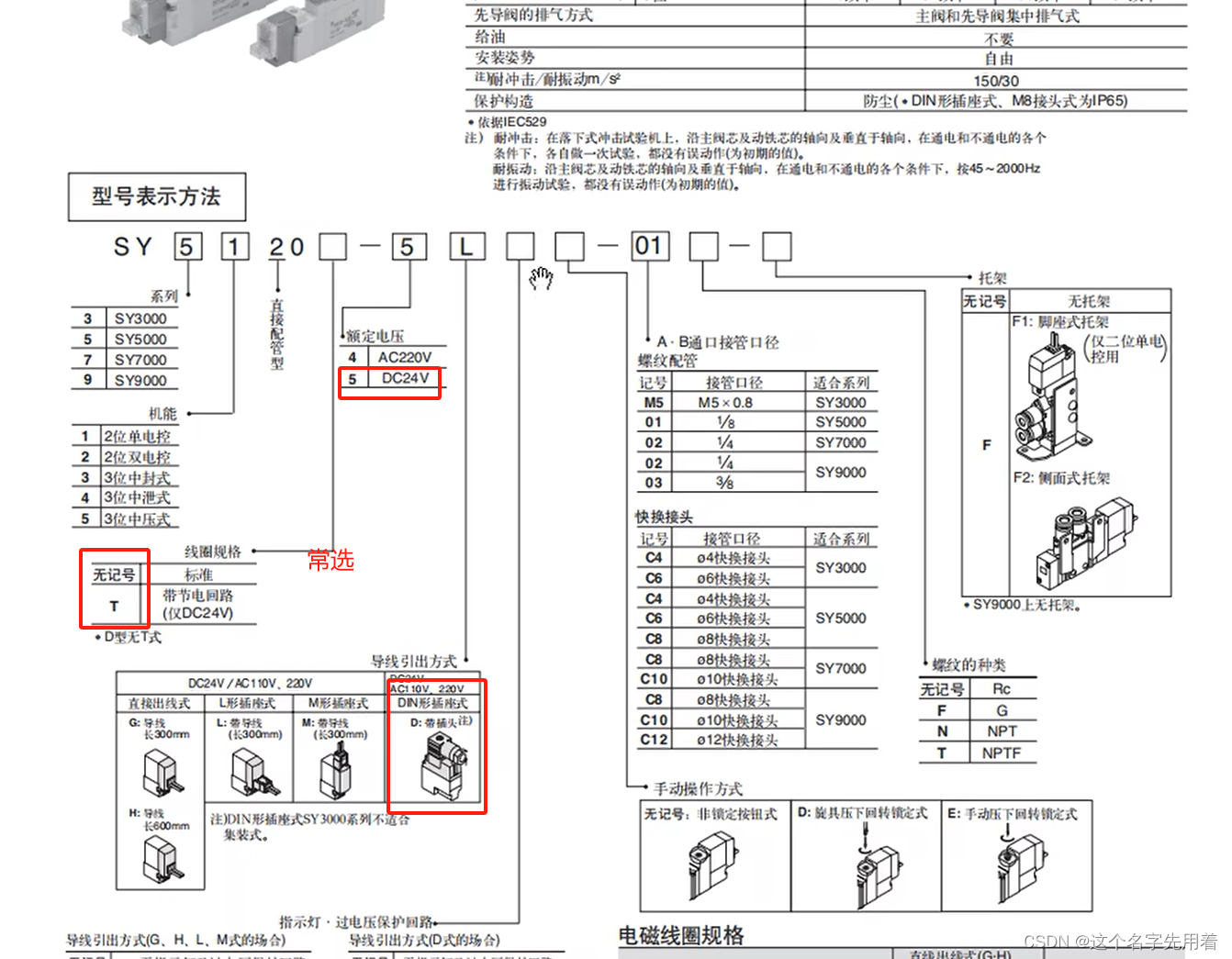

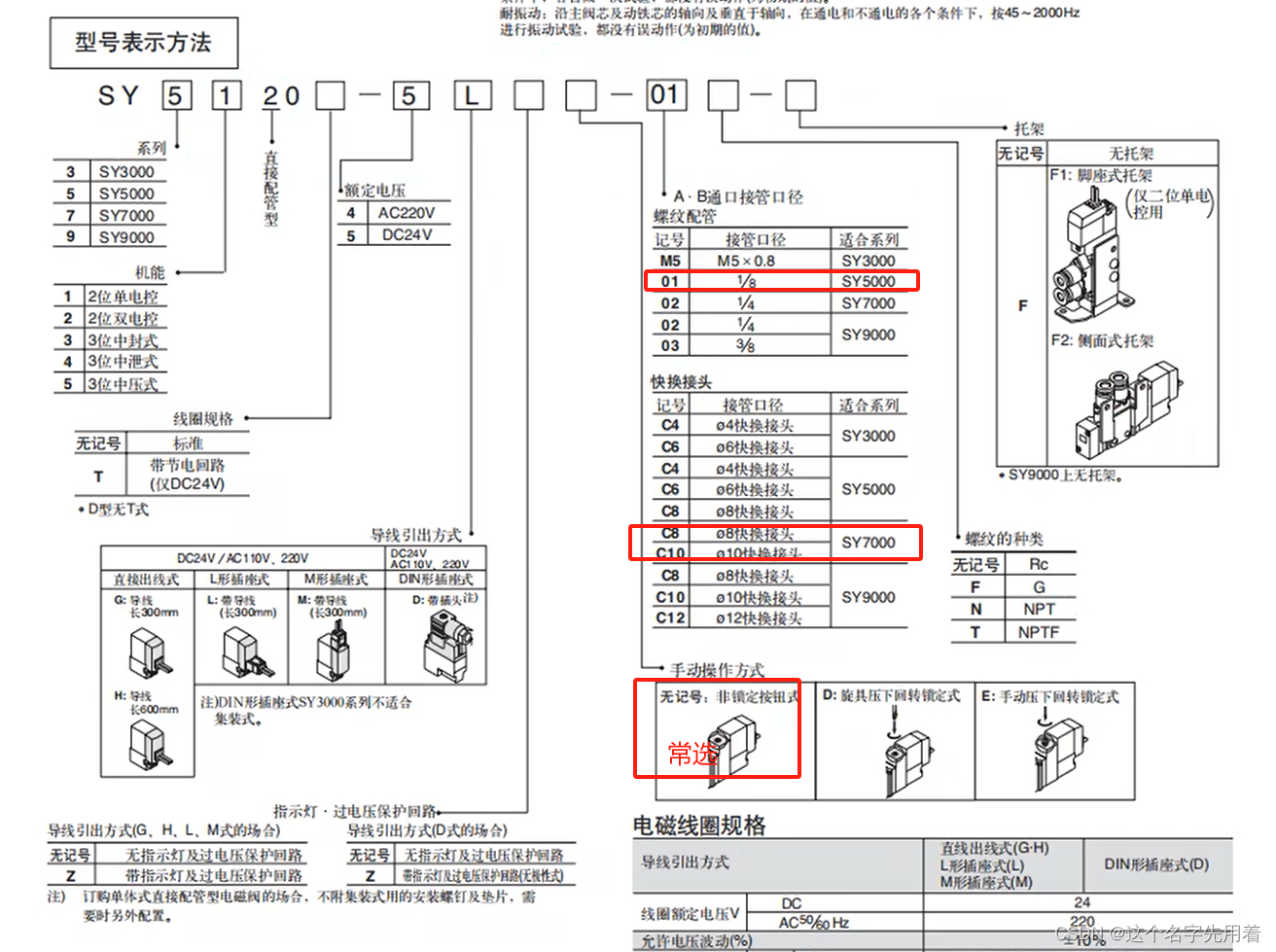

按电磁线圈的个数，可将电磁阀分为单控和双控两种：单线圈的称为单电控，双线圈的称为双电控。

分类：

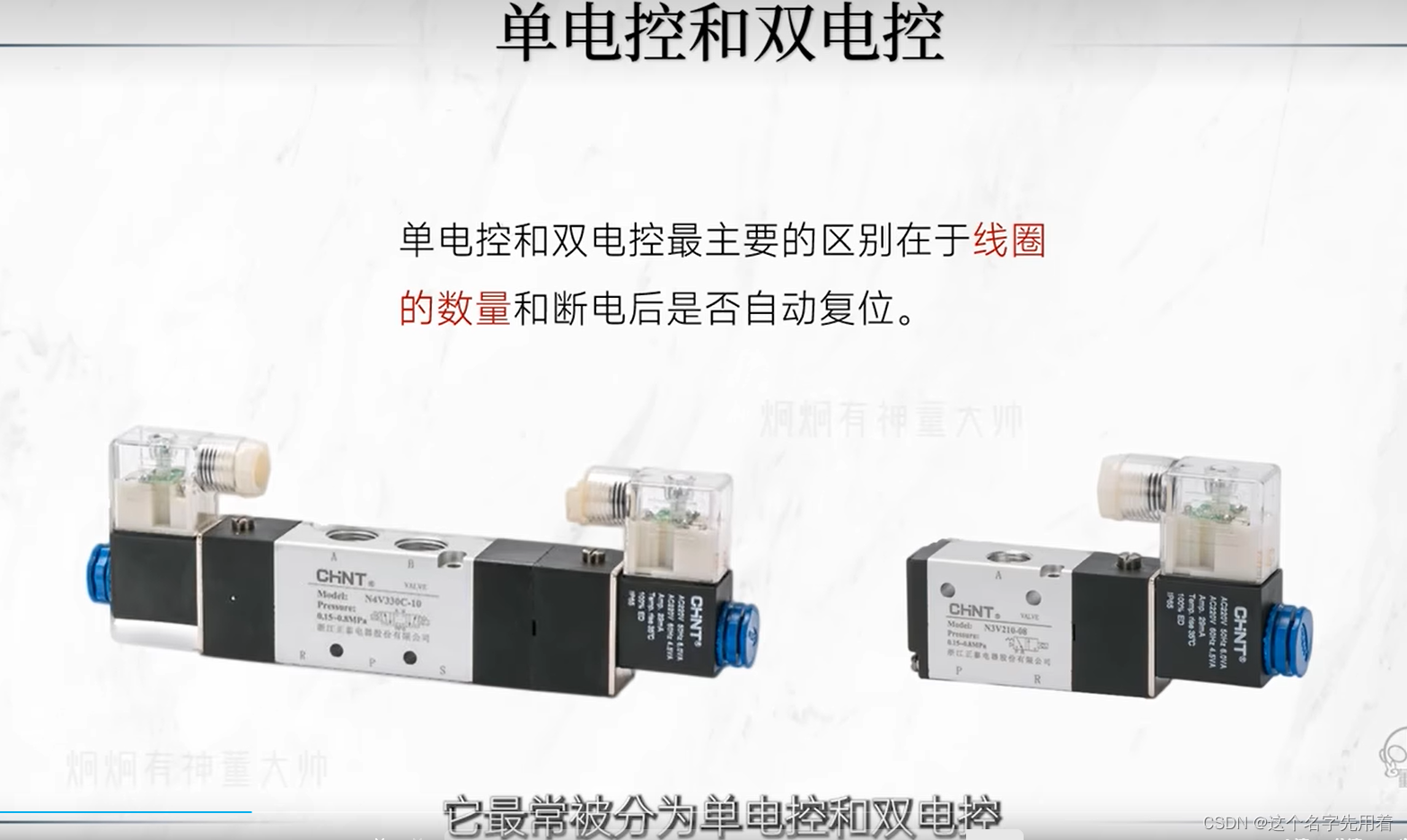

单电控与双电控电磁阀有什么区别

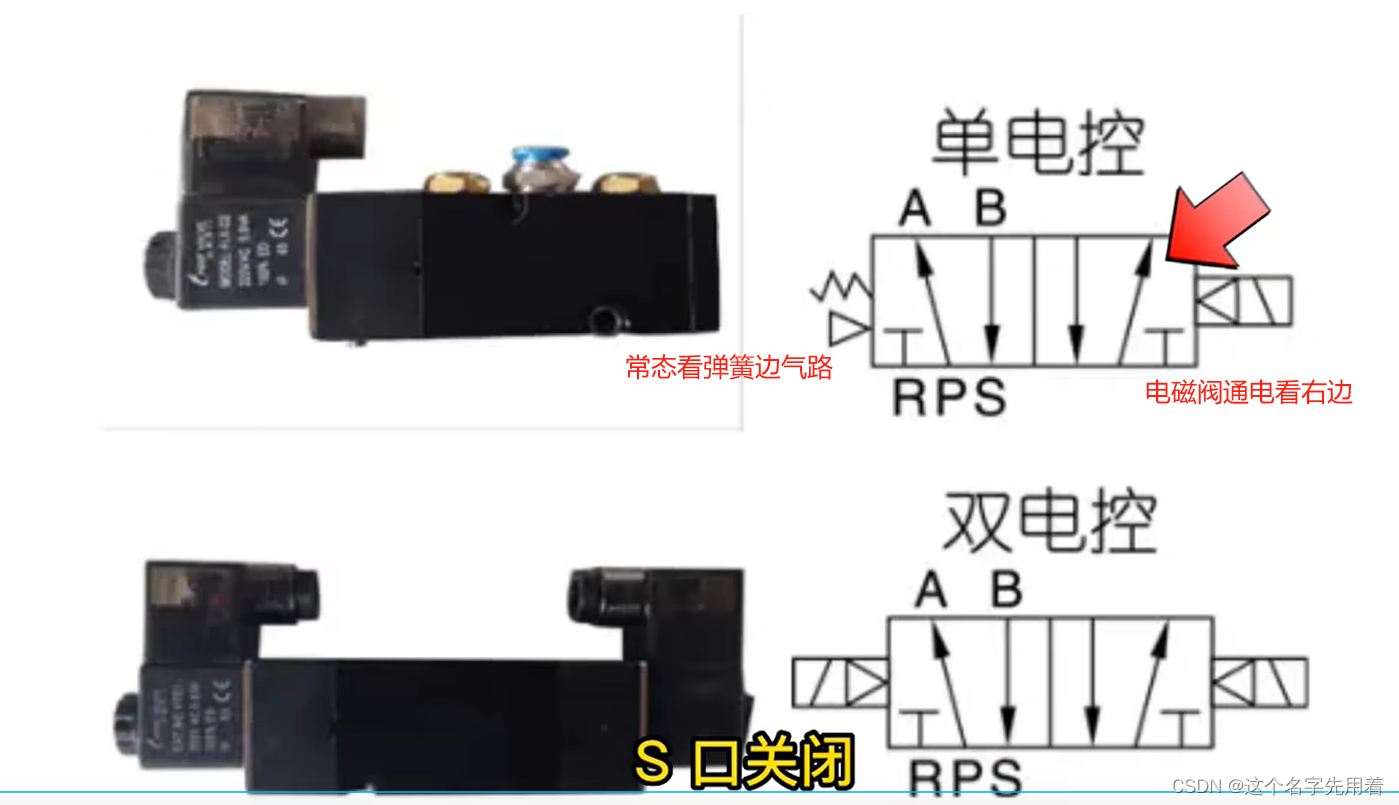

一个电磁阀只用一个电磁铁控制的叫单电控。滑阀位置与“通电”、“断电”相对应。
一个电磁阀用两个电磁铁控制的叫双电控。滑阀位置与最后某个电磁铁线圈得到过电信号的相对应。
单电控阀：线圈得电为一个状态（姑且称作状态“1”）；线圈失电时，二位阀“自动”恢复为原始状态（“0”状态）。——注意：是失电时“自动”复位。
双线圈二位阀：‘’线圈一‘’得电，“线圈二”失电时，二位阀对应为“1”状态；“线圈二”得电，“线圈一”失电时，二位阀对应“0”状态，当二个线圈同时失电时，二位阀保持失电前的状态，——注意：“保持”原状态。没有“自动复位”的功能。
单电控阀没有“保持”功能，双电控阀没有“自动复位”功能。在不同的使用要求的场合，应选用不同控制特性的二位阀。（双线圈电磁阀中，不允许二个线圈同时得电，这可以在控制电路中加联锁进行限制。）

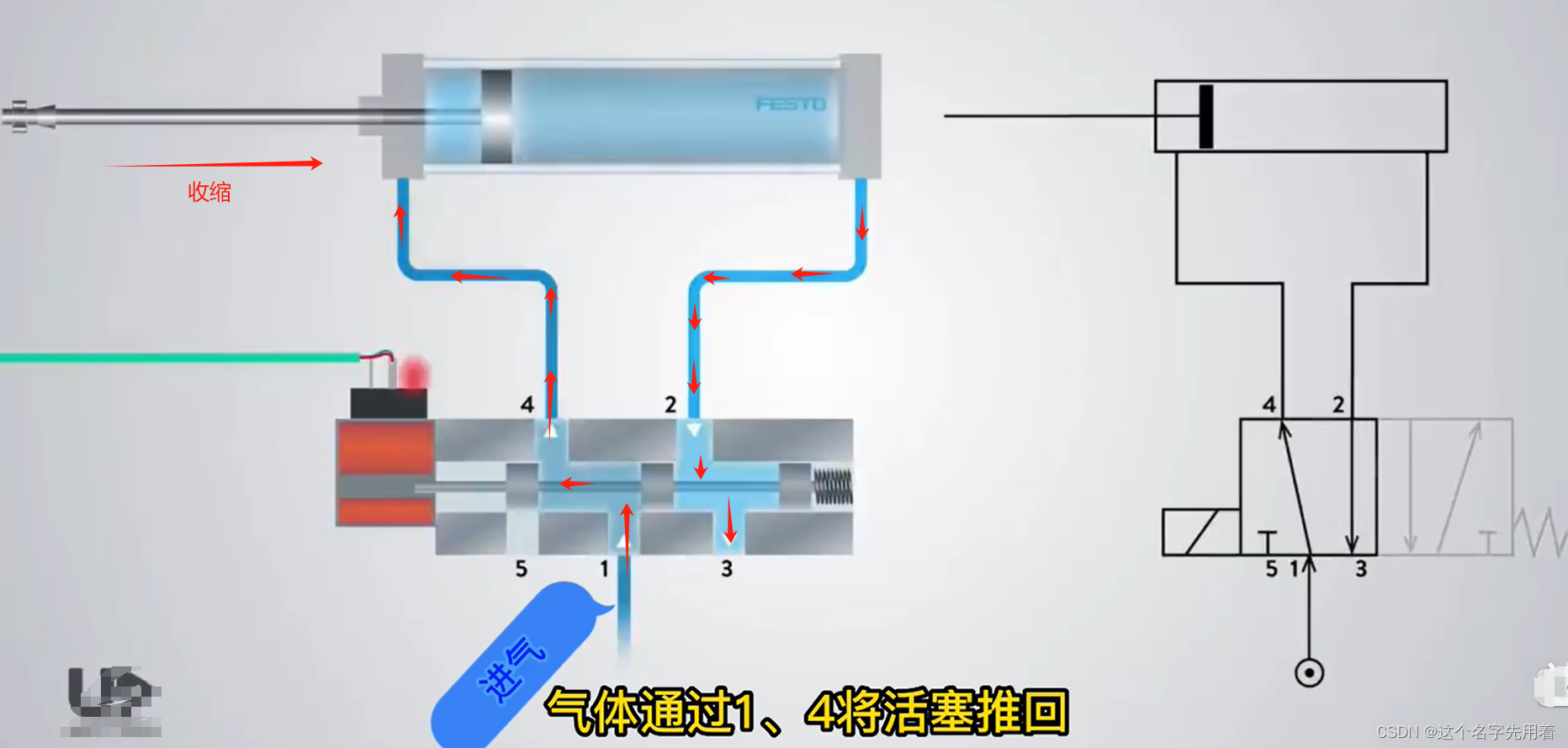

动画演示两位三通电磁阀：

两位三通电磁阀动画演示：

111：

电磁阀状态：

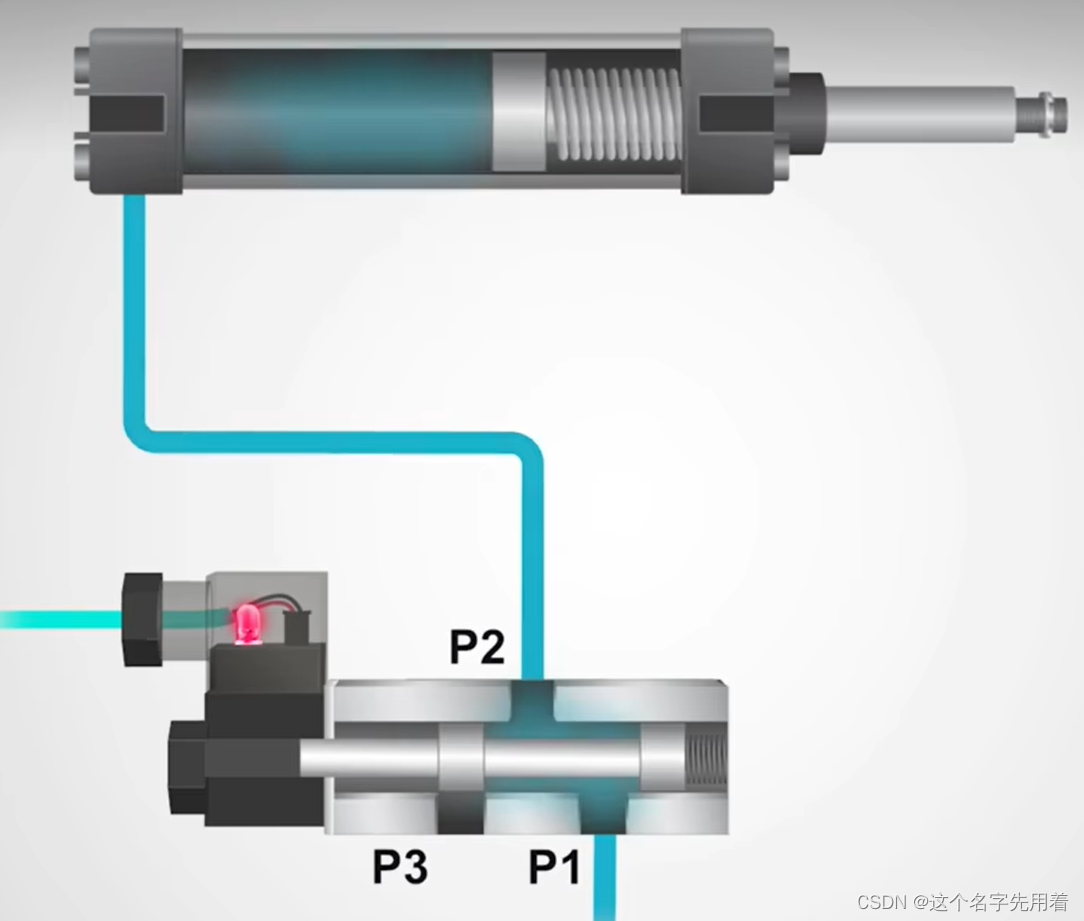

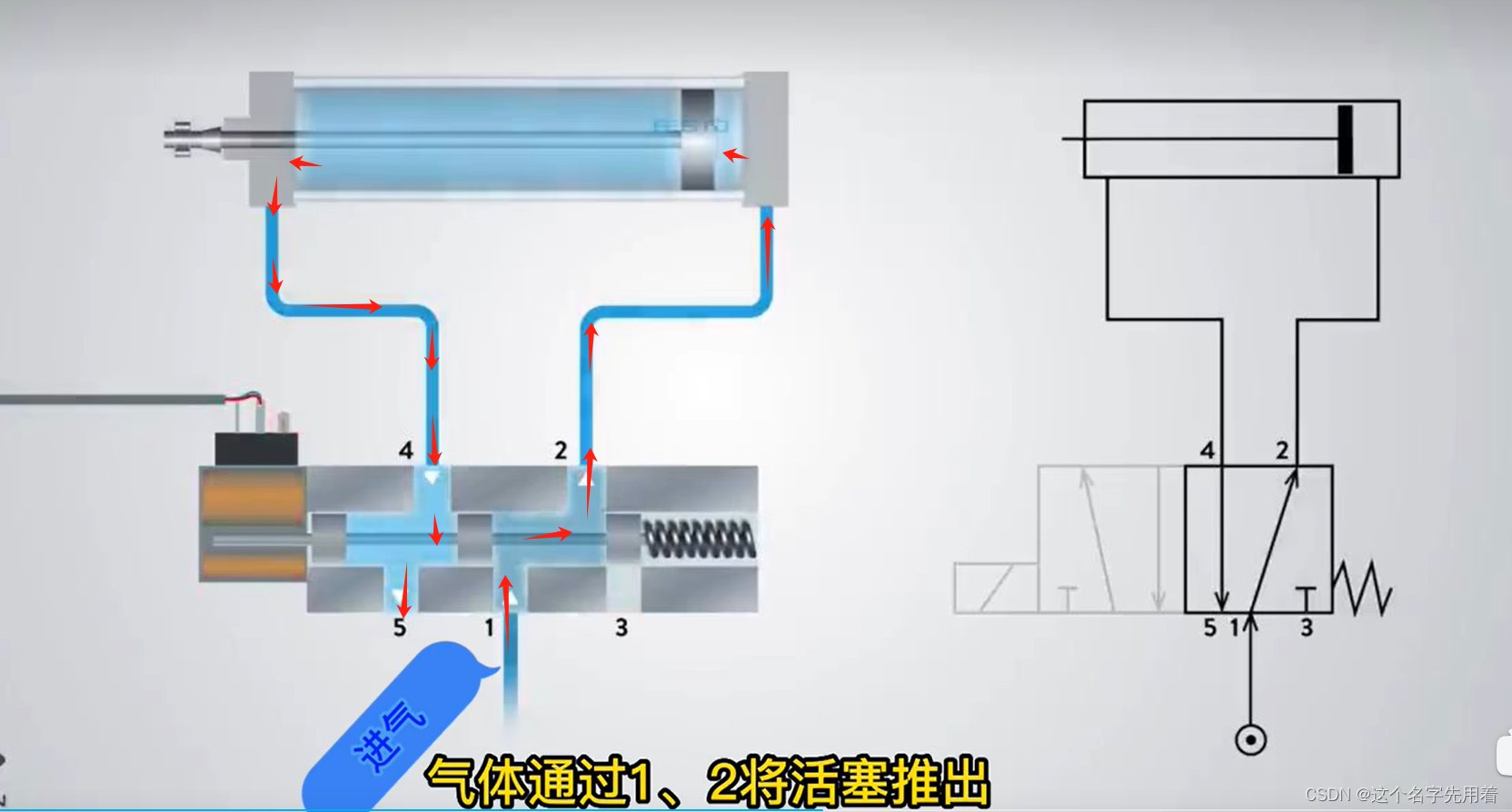

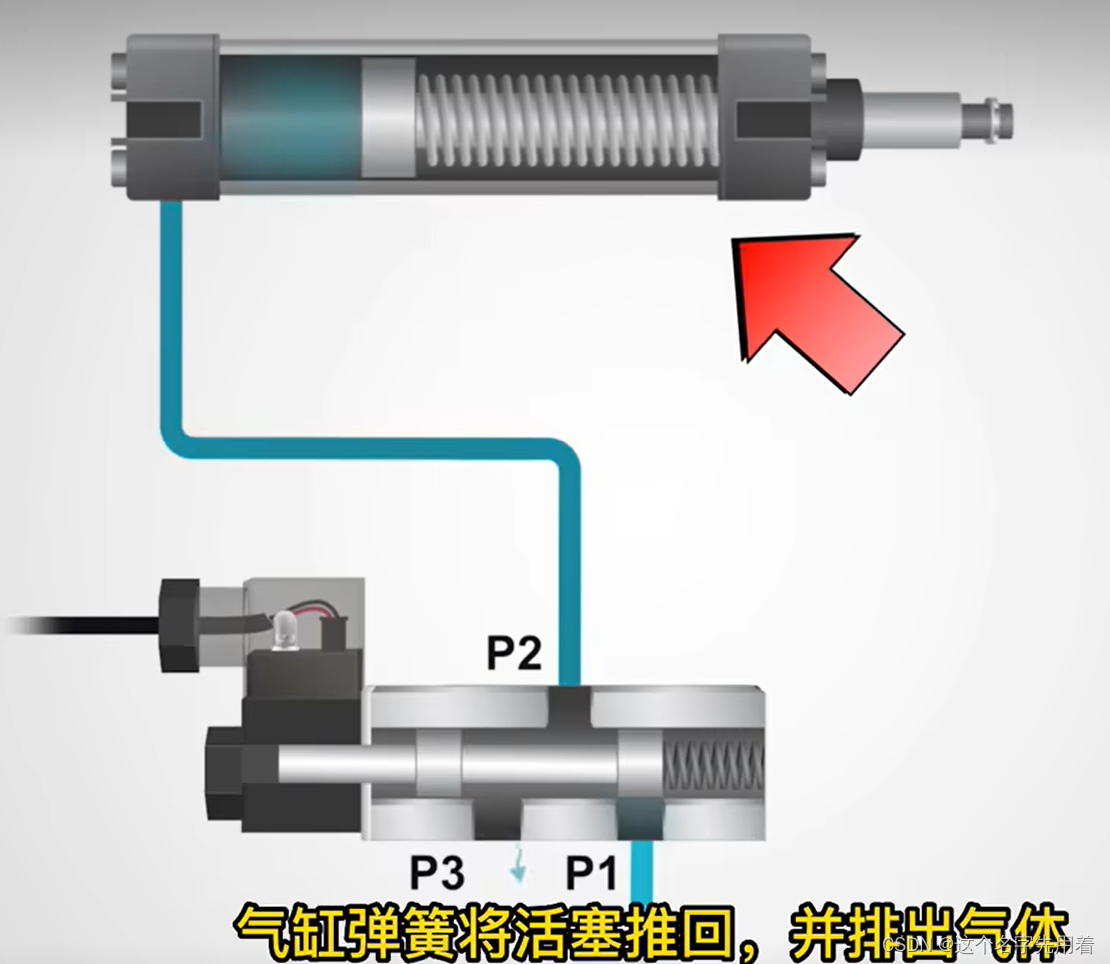

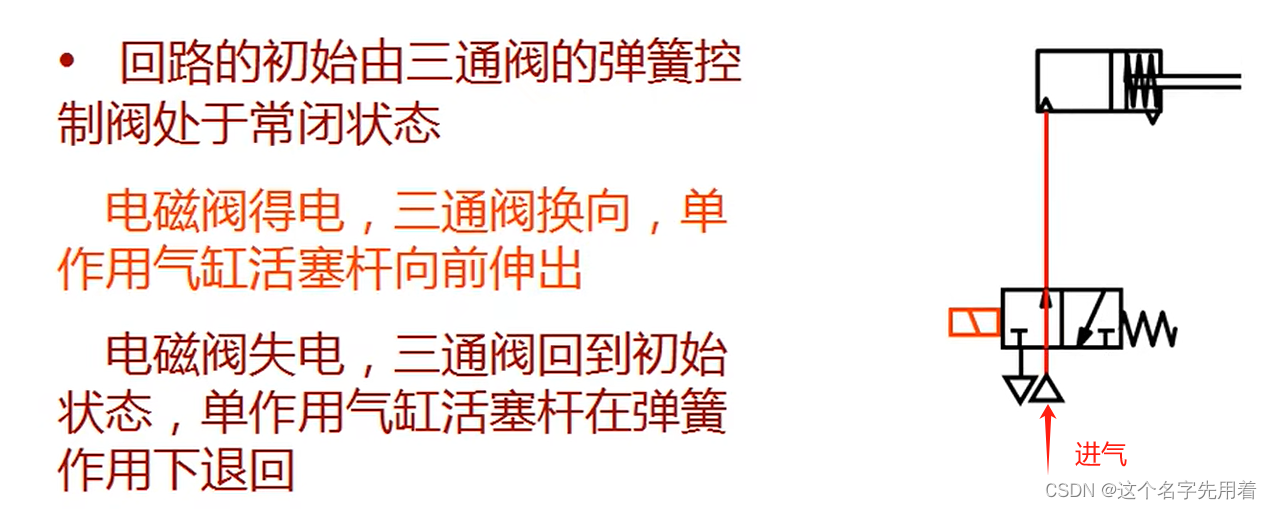

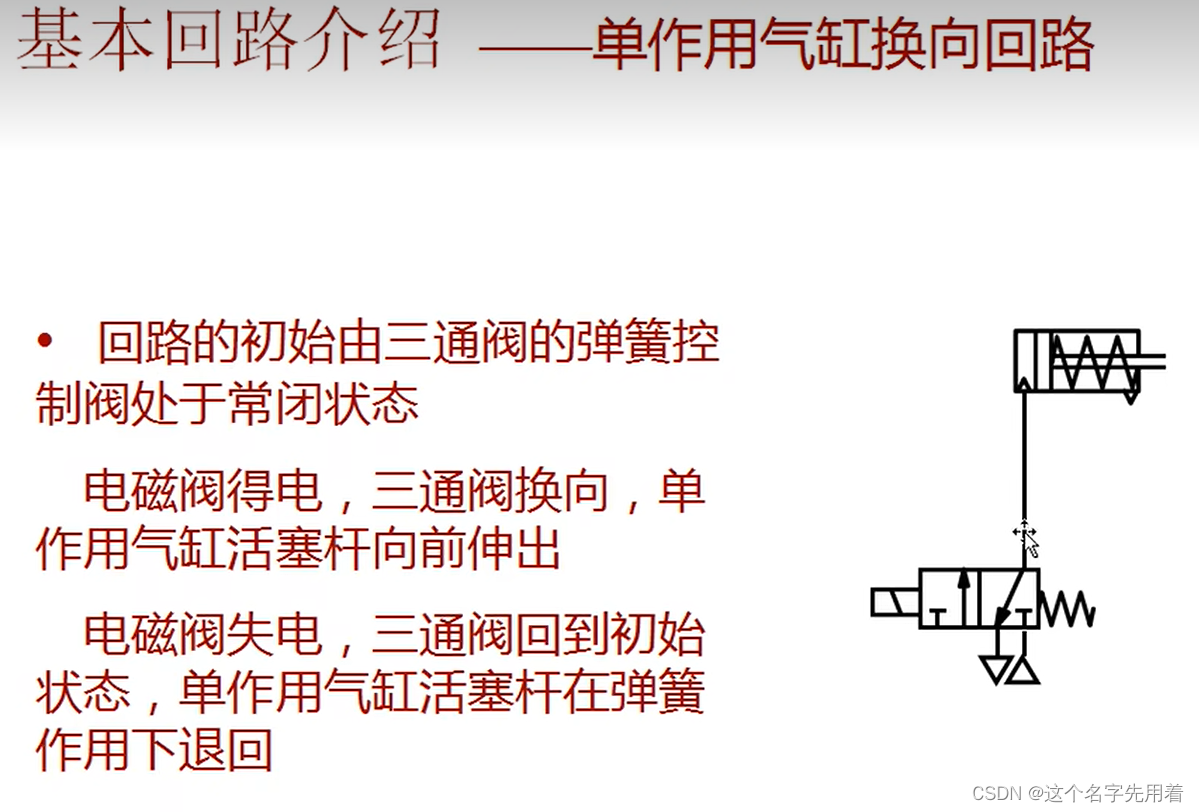

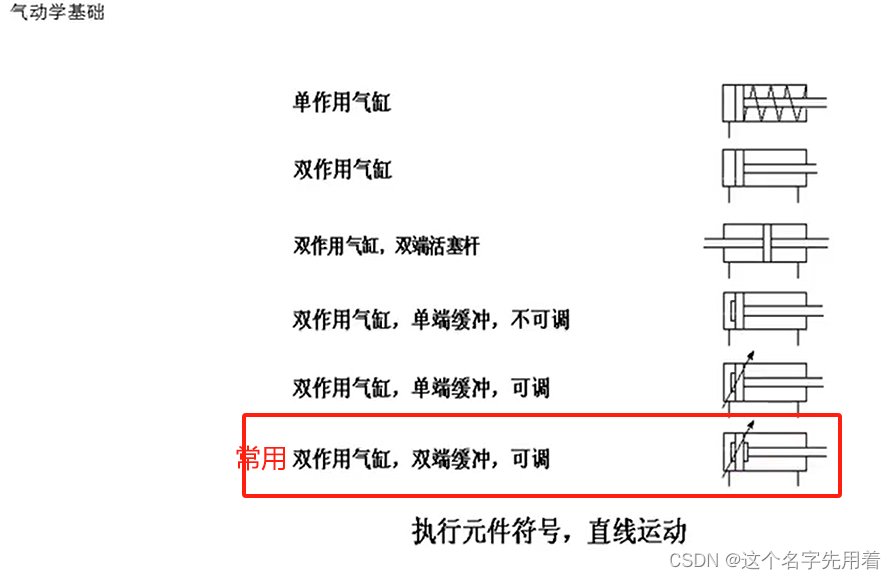

气缸回路的介绍：

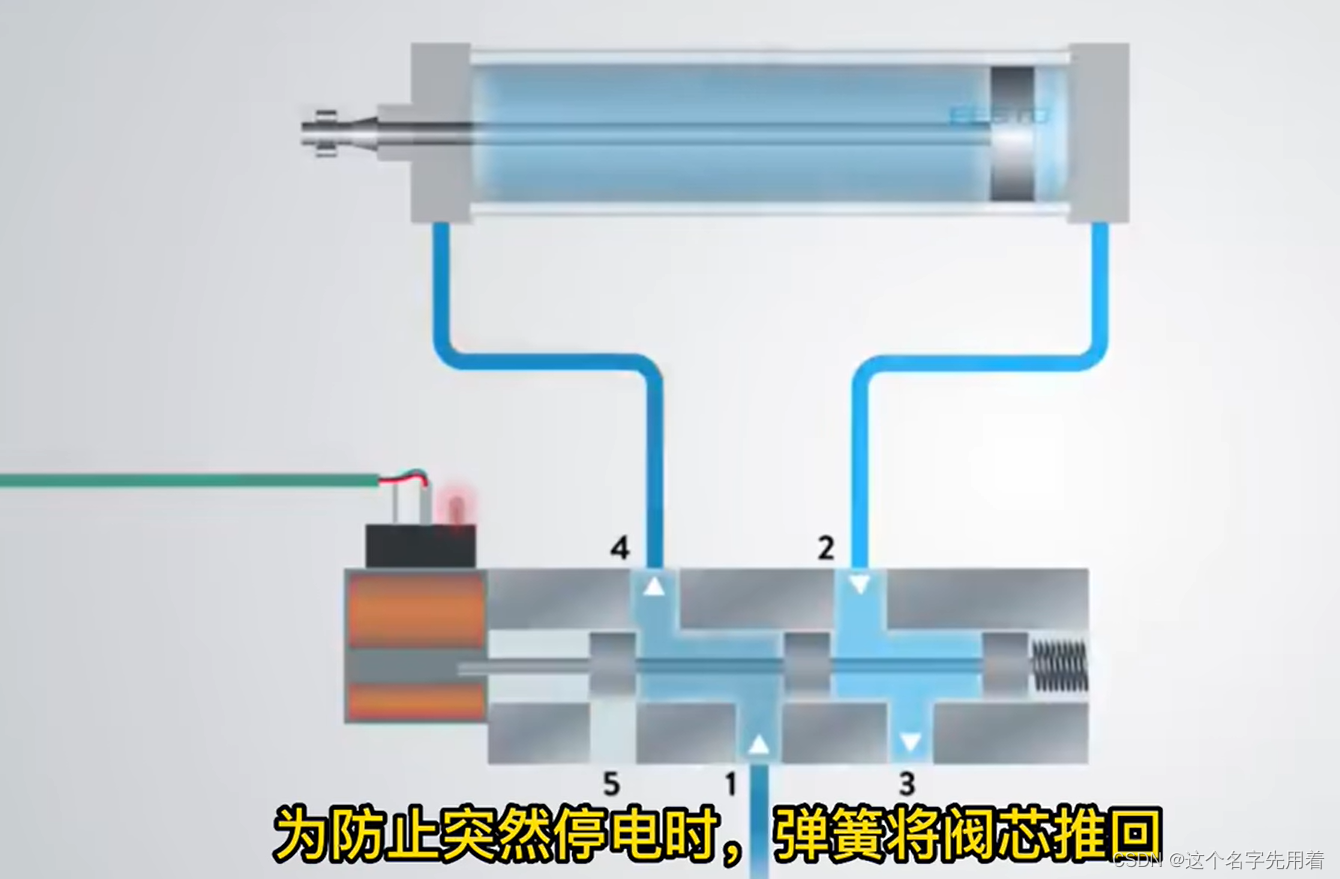

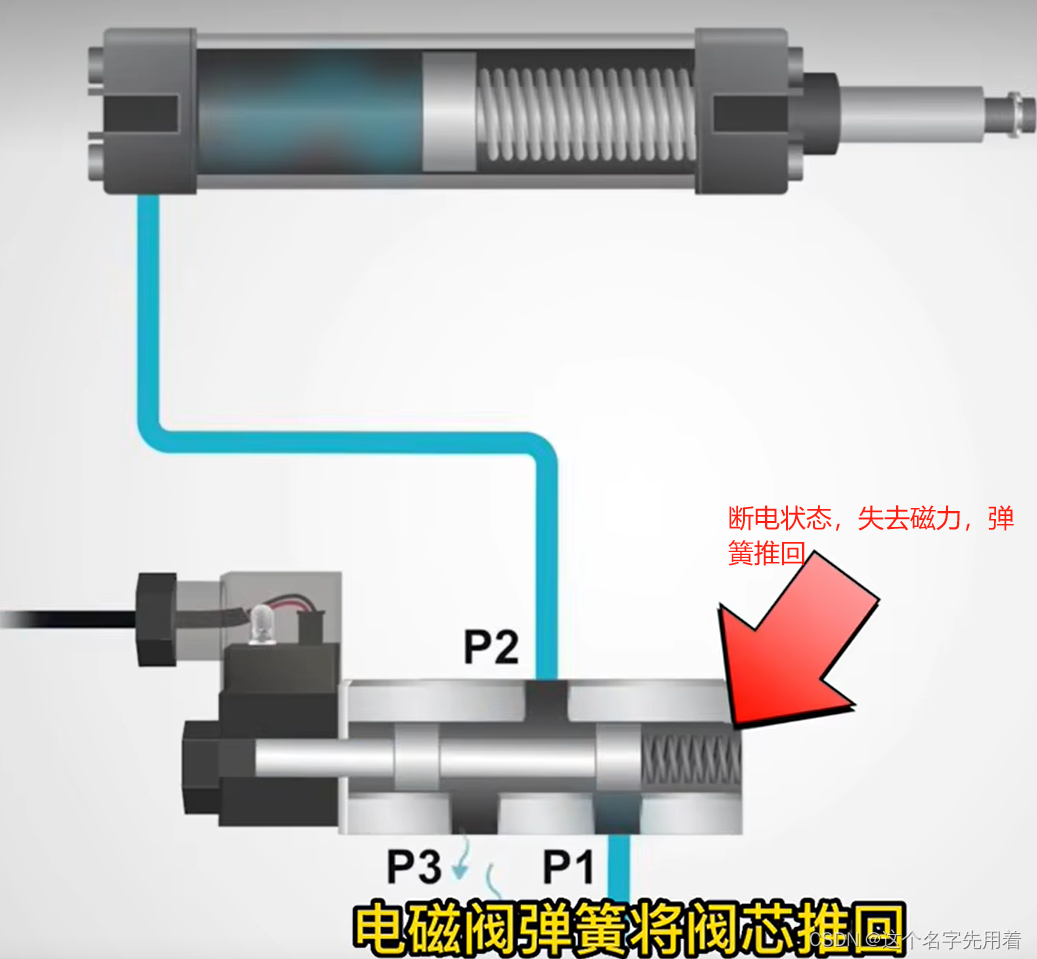

失电状态：

电磁阀得电状态：

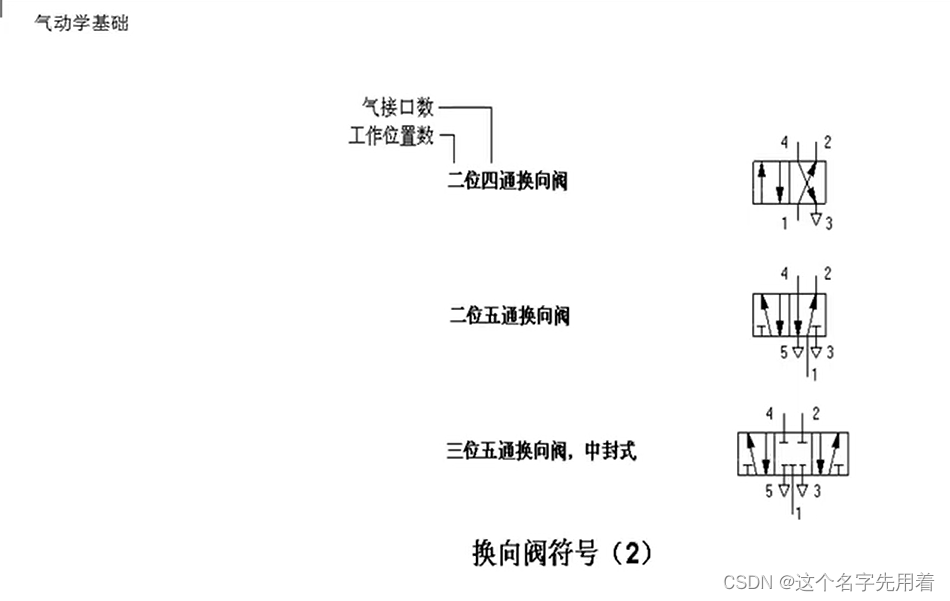

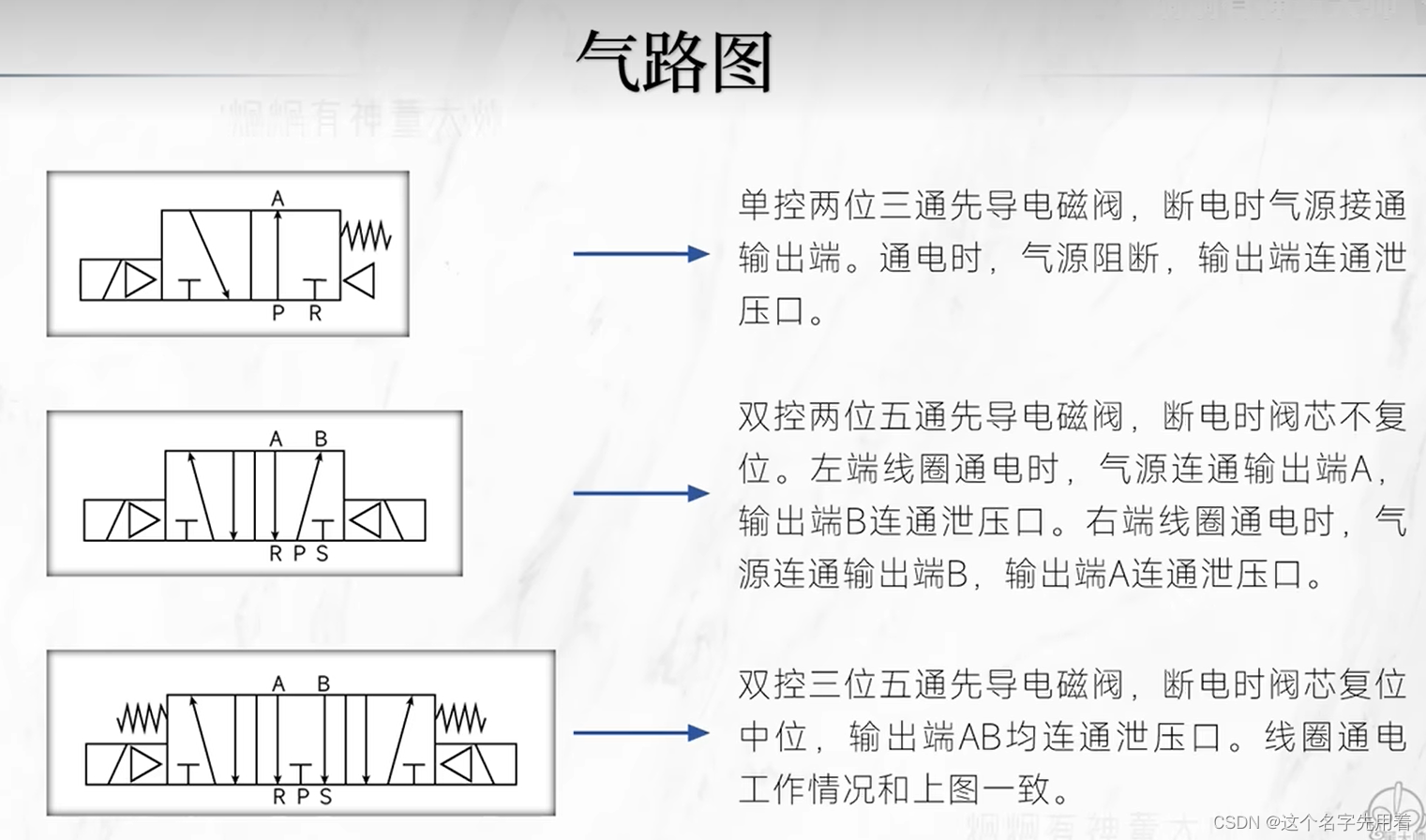

两位五通电磁阀的回路：（常用）

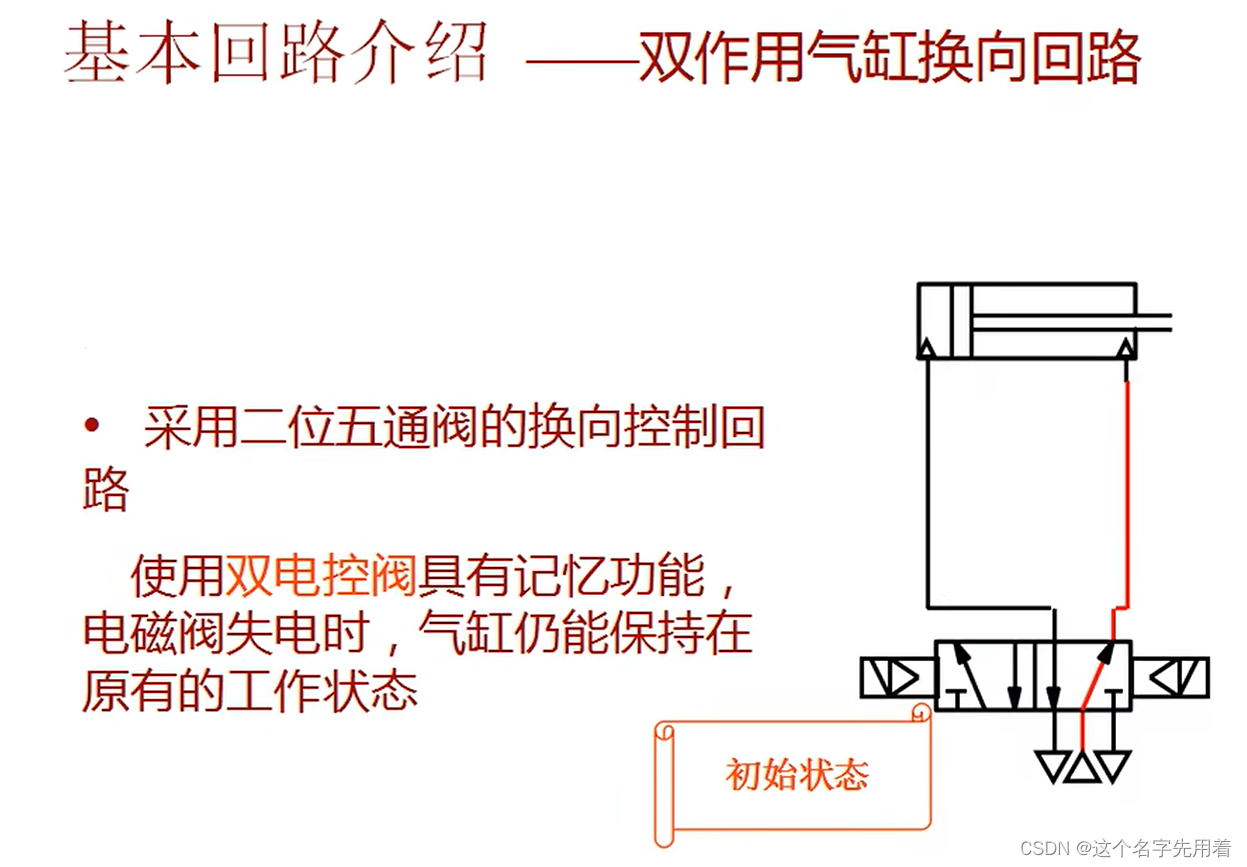

双电控电磁阀：

双电控有断电记忆功能

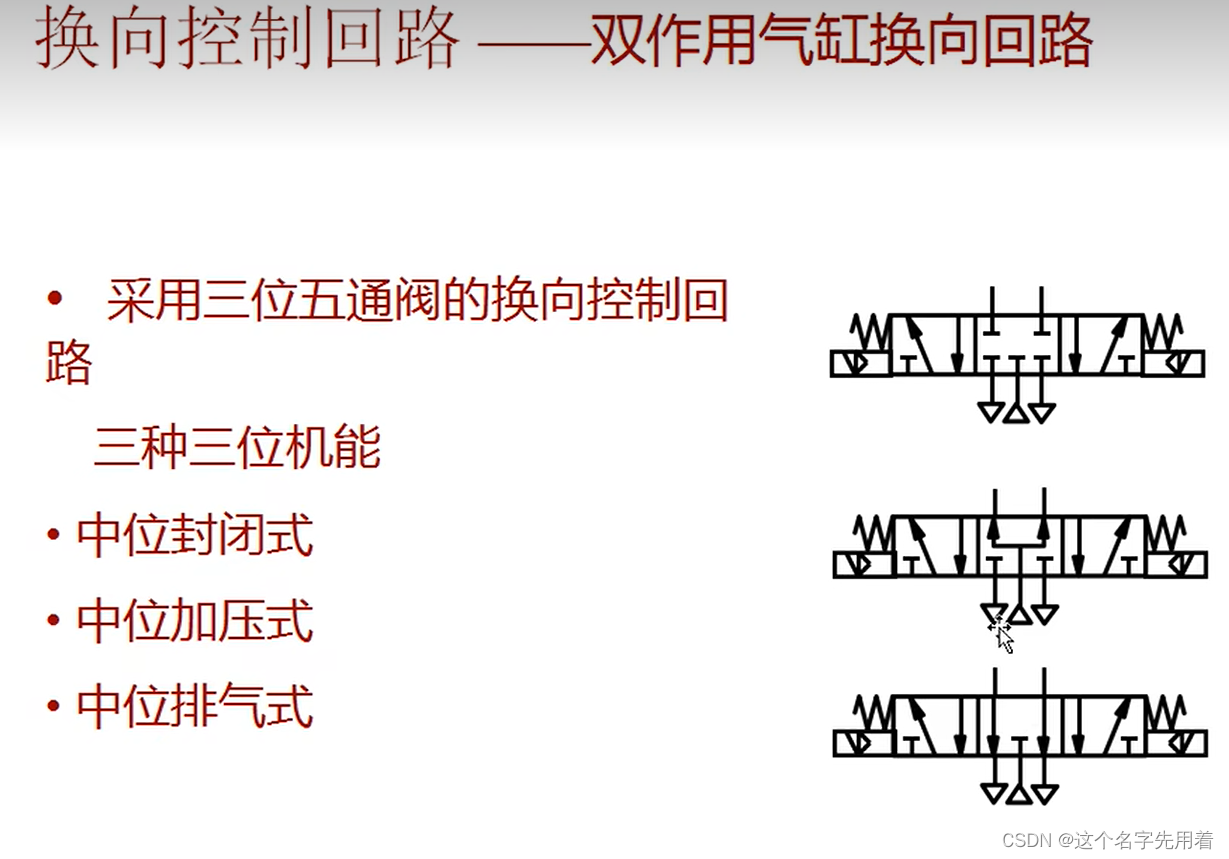

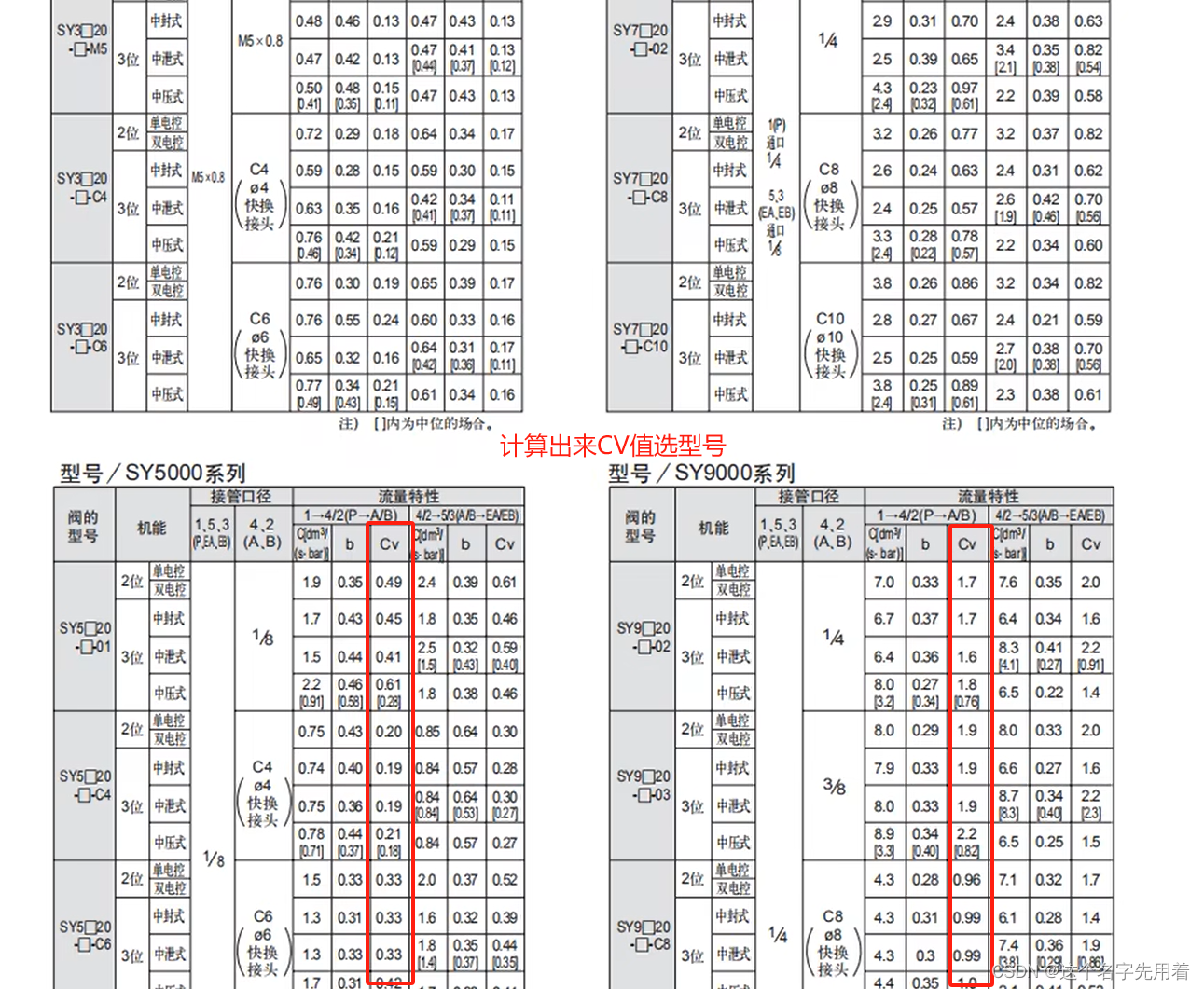

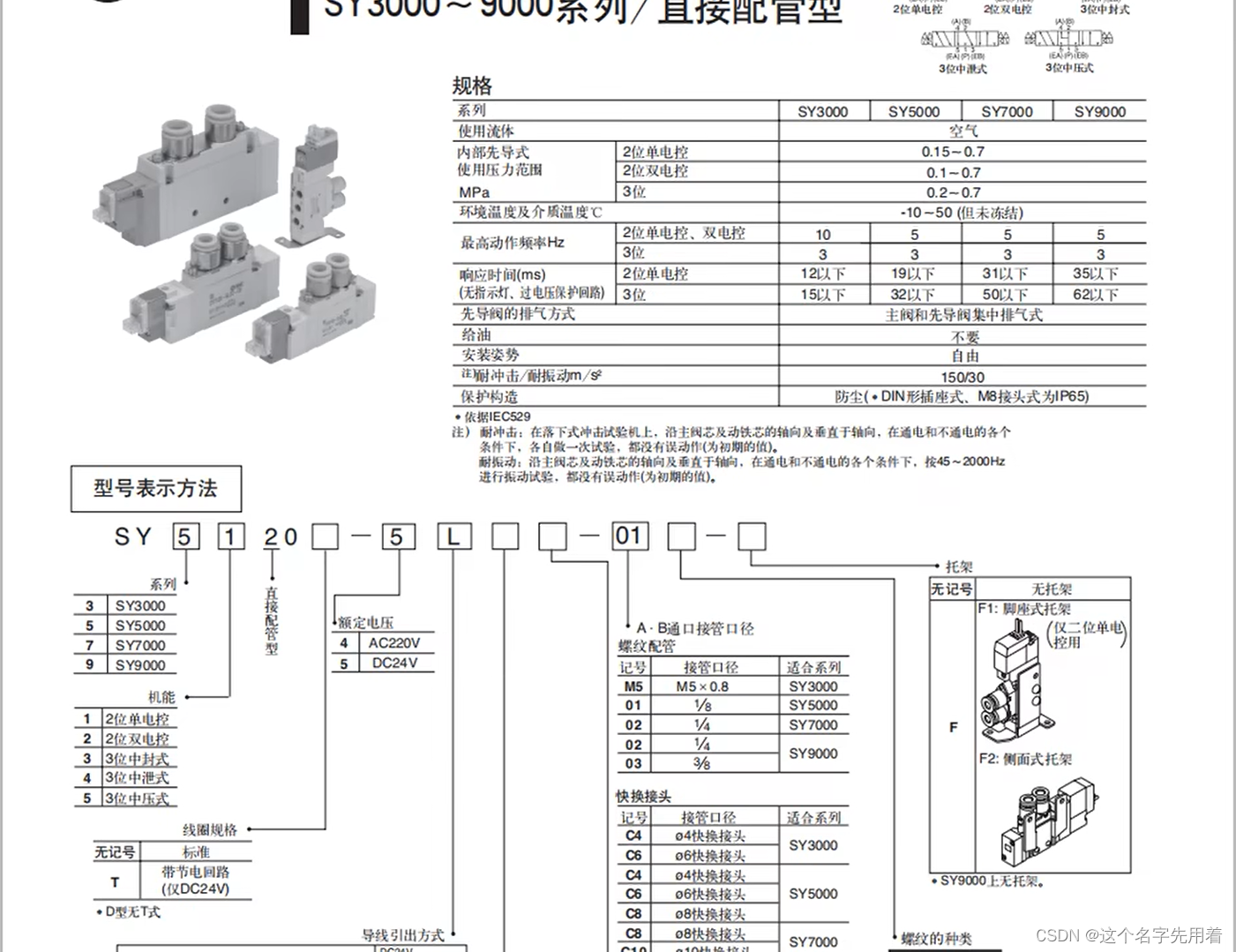

三位五通电磁阀：
