组网需求

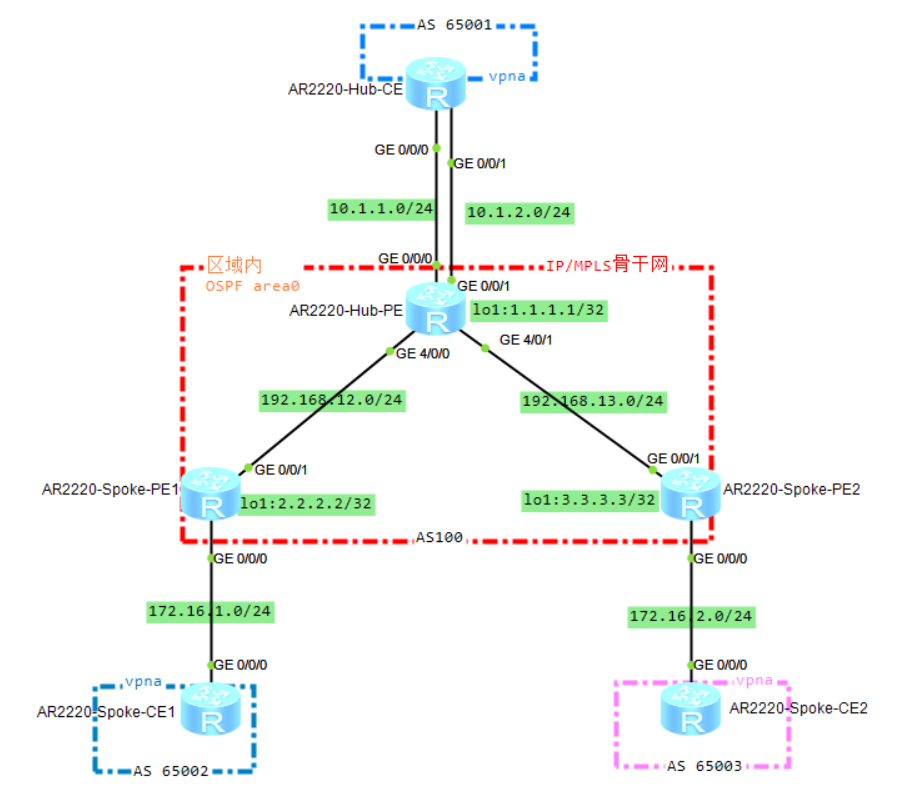

某银行希望通过MPLS VPN实现总行和各分行的安全互访，同时要求分行的VPN流量必须通过总行转发，以实现对流量的监控。如下图所示，Spoke-CE连接分支机构，Hub-CE连接公司总部，实现Spoke-CE之间的流量经过Hub-CE转发。

配置思路

本例配置主要思路是：

  1. 骨干网上配置IGP协议，实现骨干网Hub-PE和Spoke-PE的互通。
  2. 骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP公网隧道。
  3. Hub-PE与Spoke-PE间建立MP-IBGP对等体关系；Spoke-PE之间不建立MP-IBGP对等体关系，不交换VPN路由信息。
  4. Hub-PE上创建两个VPN实例，一个用于接收Spoke-PE发来的路由，其Import Target为100:123； 另一个用于向Spoke-PE发布路由，其VPN实例的Export Target为200:123。
  5. Spoke-PE上创建一个VPN实例，其Export Target为100:123，Import Target为200:123。
  6. CE和PE之间使用EBGP交换VPN路由信息。Hub-PE上配置允许接收AS重复1次的路由，以接收Hub-CE发布的路由。

操作步骤

1.配置各接口IP地址

Spoke-CE1

#进入系统视图
<Huawei>system-view
#修改设备名称
[Huawei]sysname Spoke-CE1

#进入接口GE0/0/0视图
[Spoke-CE1]interface GigabitEthernet 0/0/0
#为接口GE0/0/0配置IP地址为172.16.1.1，子网掩码都为255.255.255.0
[Spoke-CE1-GigabitEthernet0/0/0]ip address 172.16.1.1 24
#从接口视图返回到系统视图
[Spoke-CE1-GigabitEthernet0/0/0]quit

Spoke-PE1

<Huawei>system-view
[Huawei]sysname Spoke-PE1

[Spoke-PE1]interface GigabitEthernet 0/0/0
[Spoke-PE1-GigabitEthernet0/0/0]ip address 172.16.1.2 24
[Spoke-PE1-GigabitEthernet0/0/0]quit

[Spoke-PE1]interface GigabitEthernet 0/0/1
[Spoke-PE1-GigabitEthernet0/0/1]ip address 192.168.12.2 24
[Spoke-PE1-GigabitEthernet0/0/1]quit

[Spoke-PE1]interface LoopBack 1
[Spoke-PE1-LoopBack1]ip address 2.2.2.2 32
[Spoke-PE1-LoopBack1]quit

Spoke-PE2

<Huawei>system-view
[Huawei]sysname Spoke-PE2

[Spoke-PE2]interface GigabitEthernet 0/0/0
[Spoke-PE2-GigabitEthernet0/0/0]ip address 172.16.2.2 24
[Spoke-PE2-GigabitEthernet0/0/0]quit

[Spoke-PE2]interface GigabitEthernet 0/0/1
[Spoke-PE2-GigabitEthernet0/0/1]ip address 192.168.13.3 24
[Spoke-PE2-GigabitEthernet0/0/1]quit

[Spoke-PE2]interface LoopBack 1
[Spoke-PE2-LoopBack1]ip add 3.3.3.3 32
[Spoke-PE2-LoopBack1]quit

Spoke-CE2

<Huawei>system-view
[Huawei]sysname Spoke-CE2

[Spoke-CE2]interface GigabitEthernet 0/0/0
[Spoke-CE2-GigabitEthernet0/0/0]ip address 172.16.2.1 24
[Spoke-CE2-GigabitEthernet0/0/0]quit

Hub-CE

<Huawei>system-view
[Huawei]sysname Hub-CE

[Hub-CE]interface GigabitEthernet 0/0/0
[Hub-CE-GigabitEthernet0/0/0]ip address 10.1.1.1 24
[Hub-CE-GigabitEthernet0/0/0]quit

[Hub-CE]interface GigabitEthernet 0/0/1
[Hub-CE-GigabitEthernet0/0/1]ip address 10.1.2.1 24
[Hub-CE-GigabitEthernet0/0/1]quit

Hub-PE

<Huawei>system-view
[Huawei]sysname Hub-PE

[Hub-PE]interface GigabitEthernet 0/0/0
[Hub-PE-GigabitEthernet0/0/0]ip address 10.1.1.2 24
[Hub-PE-GigabitEthernet0/0/0]quit

[Hub-PE]interface GigabitEthernet 0/0/1
[Hub-PE-GigabitEthernet0/0/1]ip address 10.1.2.2 24
[Hub-PE-GigabitEthernet0/0/1]quit

[Hub-PE]interface GigabitEthernet 4/0/0
[Hub-PE-GigabitEthernet4/0/0]ip address 192.168.12.1 24
[Hub-PE-GigabitEthernet4/0/0]quit

[Hub-PE]interface GigabitEthernet 4/0/1
[Hub-PE-GigabitEthernet4/0/1]ip address 192.168.13.1 24
[Hub-PE-GigabitEthernet4/0/1]quit

[Hub-PE]interface LoopBack 1
[Hub-PE-LoopBack1]ip add 1.1.1.1 32
[Hub-PE-LoopBack1]quit

验证

配置完成后，使用<font style="color:#DF2A3F;">display ip interface brief</font>**命令查看设备上所有接口的与IP是否与拓扑图规划一致。

以Hub-PE的显示为例：

[Hub-PE]display ip interface brief
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 6
The number of interface that is DOWN in Physical is 3
The number of interface that is UP in Protocol is 6
The number of interface that is DOWN in Protocol is 3

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.1.1.2/24          up         up
GigabitEthernet0/0/1              10.1.2.2/24          up         up
GigabitEthernet0/0/2              unassigned           down       down
GigabitEthernet4/0/0              192.168.12.2/24      up         up
GigabitEthernet4/0/1              192.168.13.3/24      up         up
GigabitEthernet4/0/2              unassigned           down       down
GigabitEthernet4/0/3              unassigned           down       down
LoopBack1                         1.1.1.1/32           up         up(s)
NULL0                             unassigned           up         up(s)

2.在IP/MPLS骨干网上配置OSPF协议，实现骨干网Hub-PE和Spoke-PE的互通

Spoke-PE1

#运行OSPF协议。进程号，缺省值为1。如果没有通过命令指定ID号，系统会从当前接口的IP地址中自动选取一个作为设备的ID号。缺省情况下，路由器系统会从当前接口的IP地址中自动选取一个最大值作为Router ID。
[Spoke-PE1]ospf
#创建并进入OSPF区域视图，0的称为骨干区域。
[Spoke-PE1-ospf-1]area 0
#配置区域所包含的网段，其中掩码是IP地址的反码
[Spoke-PE1-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[Spoke-PE1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
#从OSPF区域视图返回到OSPF视图
[Spoke-PE1-ospf-1-area-0.0.0.0]quit
#从OSPF视图返回到系统视图
[Spoke-PE1-ospf-1]quit

Spoke-PE2

[Spoke-PE2]ospf
[Spoke-PE2-ospf-1]area 0
[Spoke-PE2-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[Spoke-PE2-ospf-1-area-0.0.0.0]network 192.168.13.0 0.0.0.255
[Spoke-PE2-ospf-1-area-0.0.0.0]quit
[Spoke-PE2-ospf-1]quit

Hub-PE

[Hub-PE]ospf
[Hub-PE-ospf-1]area 0
[Hub-PE-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[Hub-PE-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[Hub-PE-ospf-1-area-0.0.0.0]network 192.168.13.0 0.0.0.255
[Hub-PE-ospf-1-area-0.0.0.0]quit
[Hub-PE-ospf-1]quit

验证

配置完成后，Hub-PE、Spoke-PE1、Spoke-PE2之间应能建立OSPF邻居关系，执行**<font style="color:#DF2A3F;">display ospf peer</font>**命令可以看到邻居状态为Full。执行**<font style="color:#DF2A3F;">display ospf routing</font>**命令可以看到PE之间学习到对方的Loopback1路由。

以Hub-PE的显示为例：

[Hub-PE]display ospf peer

	 OSPF Process 1 with Router ID 10.1.1.2
		 Neighbors

 Area 0.0.0.0 interface 192.168.12.1(GigabitEthernet4/0/0)'s neighbors
 Router ID: 172.16.1.2       Address: 192.168.12.2
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 192.168.12.2  BDR: 192.168.12.1  MTU: 0
   Dead timer due in 37  sec
   Retrans timer interval: 5
   Neighbor is up for 00:13:22
   Authentication Sequence: [ 0 ]

		 Neighbors

 Area 0.0.0.0 interface 192.168.13.1(GigabitEthernet4/0/1)'s neighbors
 Router ID: 172.16.2.2       Address: 192.168.13.3
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 192.168.13.1  BDR: 192.168.13.3  MTU: 0
   Dead timer due in 30  sec
   Retrans timer interval: 5
   Neighbor is up for 00:13:38
   Authentication Sequence: [ 0 ]

[Hub-PE]display ospf routing

	 OSPF Process 1 with Router ID 10.1.1.2
		  Routing Tables

 Routing for Network
 Destination        Cost  Type       NextHop         AdvRouter       Area
 1.1.1.1/32         0     Stub       1.1.1.1         10.1.1.2        0.0.0.0
 192.168.12.0/24    1     Transit    192.168.12.1    10.1.1.2        0.0.0.0
 192.168.13.0/24    1     Transit    192.168.13.1    10.1.1.2        0.0.0.0
 2.2.2.2/32         1     Stub       192.168.12.2    172.16.1.2      0.0.0.0
 3.3.3.3/32         1     Stub       192.168.13.3    172.16.2.2      0.0.0.0

 Total Nets: 5
 Intra Area: 5  Inter Area: 0  ASE: 0  NSSA: 0

3.在骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP

Spoke-PE1

#LSR ID用来在网络中唯一标识一个LSR。在网络中部署MPLS业务时，必须首先配置LSR ID。LSR没有缺省的LSR ID，必须手工配置。
#配置LSR的ID为2.2.2.2
[Spoke-PE1]mpls lsr-id 2.2.2.2

#使能本节点的全局MPLS能力，并进入MPLS视图。
[Spoke-PE1]mpls
#关闭MPLS标签倒数第二跳弹出功能。缺省情况下，使用的是implicit-null，表示支持PHP。Egress向倒数第二跳节点分配隐式空标签，值为3；配置的是non-null，表示不支持PHP。Egress向倒数第二跳正常分配标签，即分配的标签值不小于16。
[Spoke-PE1-mpls]label advertise non-null
#使能本节点的LDP能力，并进入MPLS-LDP视图。
[Spoke-PE1-mpls]mpls ldp
[Spoke-PE1-mpls-ldp]quit

#在GE0/0/0接口上使能MPLS能力与MPLS LDP功能。
[Spoke-PE1]interface GigabitEthernet 0/0/1
[Spoke-PE1-GigabitEthernet0/0/1]mpls
[Spoke-PE1-GigabitEthernet0/0/1]mpls ldp
[Spoke-PE1-GigabitEthernet0/0/1]quit

Spoke-PE2

[Spoke-PE2]mpls lsr-id 3.3.3.3
[Spoke-PE2]mpls
[Spoke-PE2-mpls]label advertise non-null
[Spoke-PE2-mpls]mpls ldp
[Spoke-PE2-mpls-ldp]quit

[Spoke-PE2]interface GigabitEthernet 0/0/1
[Spoke-PE2-GigabitEthernet0/0/1]mpls
[Spoke-PE2-GigabitEthernet0/0/1]mpls ldp
[Spoke-PE2-GigabitEthernet0/0/1]quit

Hub-PE

[Hub-PE]mpls lsr-id 1.1.1.1

[Hub-PE]mpls
[Hub-PE-mpls]label advertise non-null
[Hub-PE-mpls]quit

[Hub-PE]mpls ldp
[Hub-PE-mpls-ldp]quit

[Hub-PE]interface GigabitEthernet 4/0/0
[Hub-PE-GigabitEthernet4/0/0]mpls
[Hub-PE-GigabitEthernet4/0/0]mpls ldp
[Hub-PE-GigabitEthernet4/0/0]quit
[Hub-PE]interface GigabitEthernet 4/0/1
[Hub-PE-GigabitEthernet4/0/1]mpls
[Hub-PE-GigabitEthernet4/0/1]mpls ldp
[Hub-PE-GigabitEthernet4/0/1]quit

验证

上述配置完成后，Hub-PE和Spoke-PE之间应能建立LDP会话，执行**<font style="color:#DF2A3F;">display mpls ldp session</font>**命令可以看到显示结果中Status项为“Operational”。执行**<font style="color:#DF2A3F;">display mpls ldp lsp</font>**命令，可以看到LDP LSP的建立情况。

以Hub-PE的显示为例：

[Hub-PE]display mpls ldp session

 LDP Session(s) in Public Network
 Codes: LAM(Label Advertisement Mode), SsnAge Unit(DDDD:HH:MM)
 A '*' before a session means the session is being deleted.
 ------------------------------------------------------------------------------
 PeerID             Status      LAM  SsnRole  SsnAge      KASent/Rcv
 ------------------------------------------------------------------------------
 2.2.2.2:0          Operational DU   Passive  0000:00:08  33/33
 3.3.3.3:0          Operational DU   Passive  0000:00:08  33/33
 ------------------------------------------------------------------------------
 TOTAL: 2 session(s) Found.


[Hub-PE]display mpls ldp lsp

 LDP LSP Information
 -------------------------------------------------------------------------------
 DestAddress/Mask   In/OutLabel    UpstreamPeer    NextHop         OutInterface
 -------------------------------------------------------------------------------

 1.1.1.1/32         1025/NULL      2.2.2.2         127.0.0.1       InLoop0
 1.1.1.1/32         1025/NULL      3.3.3.3         127.0.0.1       InLoop0
*1.1.1.1/32         Liberal/1025                   DS/2.2.2.2
*1.1.1.1/32         Liberal/1024                   DS/3.3.3.3
 2.2.2.2/32         NULL/1024      -               192.168.12.2    GE4/0/0
 2.2.2.2/32         1024/1024      2.2.2.2         192.168.12.2    GE4/0/0
 2.2.2.2/32         1024/1024      3.3.3.3         192.168.12.2    GE4/0/0
*2.2.2.2/32         Liberal/1025                   DS/3.3.3.3
 3.3.3.3/32         NULL/1026      -               192.168.13.3    GE4/0/1
 3.3.3.3/32         1026/1026      2.2.2.2         192.168.13.3    GE4/0/1
 3.3.3.3/32         1026/1026      3.3.3.3         192.168.13.3    GE4/0/1
*3.3.3.3/32         Liberal/1026                   DS/2.2.2.2
 -------------------------------------------------------------------------------
 TOTAL: 8 Normal LSP(s) Found.
 TOTAL: 4 Liberal LSP(s) Found.
 TOTAL: 0 Frr LSP(s) Found.
 A '*' before an LSP means the LSP is not established
 A '*' before a Label means the USCB or DSCB is stale
 A '*' before a UpstreamPeer means the session is stale
 A '*' before a DS means the session is stale
 A '*' before a NextHop means the LSP is FRR LSP

4.在各PE设备上配置VPN实例，将CE接入PE

Hub-PE的两个VPN实例接收的VPN-target分别为两个Spoke-PE发布的VPN-target，且发布的VPN-target与接收的VPN-target不同。Spoke-PE的VPN实例引入的VPN-target为Hub-PE发布的VPN-target。

Spoke-PE1

#VPN实例用于将VPN私网路由与公网路由隔离。不同VPN实例的路由之间也是相互隔离的。在所有BGP/MPLS IP VPN组网方案中，都需要配置VPN实例。
#创建VPN实例，并进入VPN实例视图。需注意：VPN实例的名字区分大小写。
[Spoke-PE1]ip vpn-instance vpna
#使能VPN实例IPv4地址族，并进入VPN实例IPv4地址族视图。 VPN实例下支持双栈，即IPv4地址族和IPv6地址族。根据通告路由和转发数据的类型使能相应的地址族后，才能进行VPN的相关配置。
[Spoke-PE1-vpn-instance-vpna]ipv4-family
#VPN实例IPv4地址族只有配置了RD后才生效。同一PE上的不同VPN实例IPv4地址族下的RD不能相同。
[Spoke-PE1-vpn-instance-vpna-af-ipv4]route-distinguisher 123:2
#为VPN实例IPv4地址族配置VPN-target扩展团体属性。 VPN Target是BGP的扩展团体属性，用来控制VPN路由信息的接收和发布。一条vpn-target命令最多可以配置8个VPN Target。
[Spoke-PE1-vpn-instance-vpna-af-ipv4]vpn-target 100:123 export-extcommunity
[Spoke-PE1-vpn-instance-vpna-af-ipv4]vpn-target 200:123 import-extcommunity
[Spoke-PE1-vpn-instance-vpna-af-ipv4]quit
[Spoke-PE1-vpn-instance-vpna]quit

#配置VPN实例后，需要将本设备上属于该VPN的接口与该VPN实例绑定，否则该接口将属于公网接口，无法转发VPN数据
[Spoke-PE1]interface GigabitEthernet0/0/0
#配置接口与VPN实例绑定后，或取消接口与VPN实例的绑定，都会清除该接口的IP地址，应需要重新配置。
[Spoke-PE1-GigabitEthernet0/0/0]ip binding vpn-instance vpna
[Spoke-PE1-GigabitEthernet0/0/0]ip address 172.16.1.2 24
[Spoke-PE1-GigabitEthernet0/0/0]quit

Spoke-PE2

[Spoke-PE2]ip vpn-instance vpna
[Spoke-PE2-vpn-instance-vpna]ipv4-family
[Spoke-PE2-vpn-instance-vpna-af-ipv4]route-distinguisher 123:3
[Spoke-PE2-vpn-instance-vpna-af-ipv4]vpn-target 100:123 export-extcommunity
[Spoke-PE2-vpn-instance-vpna-af-ipv4]vpn-target 200:123 import-extcommunity
[Spoke-PE2-vpn-instance-vpna-af-ipv4]quit
[Spoke-PE2-vpn-instance-vpna]quit

[Spoke-PE2]interface GigabitEthernet0/0/0
[Spoke-PE2-GigabitEthernet0/0/0]ip binding vpn-instance vpna
[Spoke-PE2-GigabitEthernet0/0/0]ip address 172.16.2.2 24
[Spoke-PE2-GigabitEthernet0/0/0]quit

Hub-PE

#Hub-PE需配置两个VPN实例（vpna_in和vpna_out）：vpna_in用于接收并维护所有Spoke-PE发布的VPNv4路由。vpna_out用于维护Hub站点及所有Spoke站点的路由，并发布给所有Spoke-PE。
[Hub-PE]ip vpn-instance vpna_in
[Hub-PE-vpn-instance-vpna_in]ipv4-family
[Hub-PE-vpn-instance-vpna_in-af-ipv4]route-distinguisher 123:11
[Hub-PE-vpn-instance-vpna_in-af-ipv4]vpn-target 100:123 import-extcommunity
[Hub-PE-vpn-instance-vpna_in-af-ipv4]quit
[Hub-PE-vpn-instance-vpna_in]quit
[Hub-PE]ip vpn-instance vpna_out
[Hub-PE-vpn-instance-vpna_out]ipv4-family
[Hub-PE-vpn-instance-vpna_out-af-ipv4]route-distinguisher 123:12
[Hub-PE-vpn-instance-vpna_out-af-ipv4]vpn-target 200:123 export-extcommunity
[Hub-PE-vpn-instance-vpna_out-af-ipv4]quit
[Hub-PE-vpn-instance-vpna_out]quit

#Hub-PE上需要使用两个接口或子接口：一个绑定vpna_in，用于接收Spoke-PE发来的路由；另一个绑定vpna_out，用于发布Hub站点及所有Spoke站点的路由。
[Hub-PE]interface GigabitEthernet0/0/0
[Hub-PE-GigabitEthernet0/0/0]ip binding vpn-instance vpna_in
[Hub-PE-GigabitEthernet0/0/0]ip address 10.1.1.2 24
[Hub-PE-GigabitEthernet0/0/0]quit
[Hub-PE]interface GigabitEthernet0/0/1
[Hub-PE-GigabitEthernet0/0/1]ip binding vpn-instance vpna_out
[Hub-PE-GigabitEthernet0/0/1]ip address 10.1.2.2 24
[Hub-PE-GigabitEthernet0/0/1]quit

验证

配置完成后，在PE设备上执行**<font style="color:#DF2A3F;">display ip vpn-instance verbose</font>**命令可以看到VPN实例的配置情况。在PE设备上执行**<font style="color:#DF2A3F;">display ip routing-table vpn-instance </font>**_<font style="color:#DF2A3F;">vpn-instance-name</font>_命令可以看到IPv4 VPN实例的路由表的概要信息。各PE能ping通自己接入的CE。

当PE上有多个接口绑定了同一个VPN，则使用<font style="color:#DF2A3F;">ping -vpn-instance</font>命令ping对端PE接入的CE时，要指定源IP地址，即要指定<font style="color:#DF2A3F;">ping -vpn-instancevpn-instance-name -a source-ip-address dest-ip-address</font>命令中的参数<font style="color:#DF2A3F;">-a source-ip-address</font>，否则可能ping不通。

以Hub-PE为例：

[Hub-PE]display ip vpn-instance verbose
 Total VPN-Instances configured      : 2
 Total IPv4 VPN-Instances configured : 2
 Total IPv6 VPN-Instances configured : 0

 VPN-Instance Name and ID : vpna_in, 1
  Interfaces : GigabitEthernet0/0/0
 Address family ipv4
  Create date : 2025/05/12 20:07:08 UTC-08:00
  Up time : 0 days, 00 hours, 11 minutes and 52 seconds
  Route Distinguisher : 123:11
  Import VPN Targets :  200:123
  Label Policy : label per route
  Log Interval : 5

 VPN-Instance Name and ID : vpna_out, 2
  Interfaces : GigabitEthernet0/0/1
 Address family ipv4
  Create date : 2025/05/12 20:07:09 UTC-08:00
  Up time : 0 days, 00 hours, 11 minutes and 51 seconds
  Route Distinguisher : 123:12
  Export VPN Targets :  100:123
  Label Policy : label per route
  Log Interval : 5

[Hub-PE]display ip routing-table vpn-instance vpna_in
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: vpna_in
         Destinations : 4        Routes : 4

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
       10.1.1.0/24  Direct  0    0           D   10.1.1.2        GigabitEthernet0/0/0
       10.1.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[Hub-PE]ping -vpn-instance vpna_in 10.1.1.1
  PING 10.1.1.1: 56  data bytes, press CTRL_C to break
    Reply from 10.1.1.1: bytes=56 Sequence=1 ttl=255 time=110 ms
    Reply from 10.1.1.1: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 10.1.1.1: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 10.1.1.1: bytes=56 Sequence=4 ttl=255 time=20 ms
    Reply from 10.1.1.1: bytes=56 Sequence=5 ttl=255 time=20 ms

  --- 10.1.1.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/40/110 ms

5.在PE与CE之间建立EBGP对等体关系，引入VPN路由

Spoke-CE1

[Spoke-CE1]bgp 65002
#引入本端CE的直连路由,使用import-route direct或network ipv4-address mask
#CE将所连接的VPN网段地址发布给接入的PE，通过PE发布给对端CE。根据实际组网情况，该步骤中需要引入的路由类型有所不同。
[Spoke-CE1-bgp]peer 172.16.1.2 as-number 100
[Spoke-CE1-bgp]import-route direct
[Spoke-CE1-bgp]quit

Spoke-PE1

[Spoke-PE1]bgp 100
#将指定的VPN实例与IPv4地址族进行关联，并进入BGP-VPN实例IPv4地址族视图。
[Spoke-PE1-bgp]ipv4-family vpn-instance vpna
#将CE配置为VPN私网对等体
[Spoke-PE1-bgp-vpna]peer 172.16.1.1 as-number 65002
#当需要将到本端CE的直连路由引入VPN路由表中，以发布给对端PE时配置。PE会自动学习到本地CE直连路由，该路由优于本地CE通过EBGP发布过来的直连路由，因此如果不配置此步骤，PE不会将该直连路由通过MP-BGP发布给对端PE。
[Spoke-PE1-bgp-vpna]import-route direct
[Spoke-PE1-bgp-vpna]quit
[Spoke-PE1-bgp]quit

Spoke-PE2

[Spoke-PE2]bgp 100
[Spoke-PE2-bgp]ipv4-family vpn-instance vpna
[Spoke-PE2-bgp-vpna]peer 172.16.2.1 as-number 65003
[Spoke-PE2-bgp-vpna]import-route direct
[Spoke-PE2-bgp-vpna]quit
[Spoke-PE2-bgp]quit

Spoke-CE2

[Spoke-CE2]bgp 65003
[Spoke-CE2-bgp]peer 172.16.2.2 as-number 100
[Spoke-CE2-bgp]import-route direct
[Spoke-CE2-bgp]quit

Hub-CE

[Hub-CE]bgp 65001
[Hub-CE-bgp]peer 10.1.1.2 as-number 100
[Hub-CE-bgp]peer 10.1.2.2 as-number 100
[Hub-CE-bgp]import-route direct
[Hub-CE-bgp]quit

Hub-PE

Hub-PE与Hub-CE间可以使用IGP或EBGP，但当Hub-PE与Hub-CE使用EBGP时，Hub-PE上必须手工配置允许本地AS编号重复。

[Hub-PE]bgp 100
[Hub-PE-bgp]ipv4-family vpn-instance vpna_in
[Hub-PE-bgp-vpna_in]peer 10.1.1.1 as-number 65001
[Hub-PE-bgp-vpna_in]import-route direct
[Hub-PE-bgp-vpna_in]quit

[Hub-PE-bgp-vpna_in]ipv4-family vpn-instance vpna_out
[Hub-PE-bgp-vpna_out]peer 10.1.2.1 as-number 65001
#允许路由环路。这里的number取1，允许AS重复1次的路由通过。
[Hub-PE-bgp-vpna_out]peer 10.1.2.1 allow-as-loop 1
[Hub-PE-bgp-vpna_out]import-route direct
[Hub-PE-bgp-vpna_out]quit
[Hub-PE-bgp]quit

验证

配置完成后，在PE设备上执行**<font style="color:#DF2A3F;">display bgp vpnv4 all peer</font>**命令，可以看到PE与CE之间的BGP对等体关系已建立，并达到Established状态。

以Hub-PE与Hub-CE的对等体关系为例：

[Hub-PE]display bgp vpnv4 all peer

 BGP local router ID : 1.1.1.1
 Local AS number : 100
 Total number of peers : 2		  Peers in established state : 2

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down    State Pre   fRcv
  Peer of IPv4-family for vpn instance :

 VPN-Instance vpna_in, Router ID 1.1.1.1:
  10.1.1.1        4       65001        5        4     0 00:01:35    Established    2

 VPN-Instance vpna_out, Router ID 1.1.1.1:
  10.1.2.1        4       65001        5        4     0 00:01:35    Established    2

6.在Spoke-PE与Hub-PE之间建立MP-IBGP对等体关系

Spoke-PE上不需要配置允许AS号重复一次，因为路由器接收IBGP对等体发布的路由时并不检查其中的AS-PATH属性。

Spoke-PE1

#启动BGP，进入BGP视图
[Spoke-PE1]bgp 100
#配置IPv4对等体1.1.1.1的对端AS号为100
[Spoke-PE1-bgp]peer 1.1.1.1 as-number 100
#指定BGP报文的源接口和源地址
[Spoke-PE1-bgp]peer 1.1.1.1 connect-interface loopback 1
#使能与指定对等体交换BGP-VPNv4路由信息
[Spoke-PE1-bgp]ipv4-family vpnv4
[Spoke-PE1-bgp-af-vpnv4]peer 1.1.1.1 enable
[Spoke-PE1-bgp-af-vpnv4]quit
[Spoke-PE1-bgp]quit

Spoke-PE2

[Spoke-PE2]bgp 100
[Spoke-PE2-bgp]peer 1.1.1.1 as-number 100
[Spoke-PE2-bgp]peer 1.1.1.1 connect-interface loopback 1
[Spoke-PE2-bgp]ipv4-family vpnv4
[Spoke-PE2-bgp-af-vpnv4]peer 1.1.1.1 enable
[Spoke-PE2-bgp-af-vpnv4]quit
[Spoke-PE2-bgp]quit

Hub-PE

[Hub-PE]bgp 100
[Hub-PE-bgp]peer 2.2.2.2 as-number 100
[Hub-PE-bgp]peer 2.2.2.2 connect-interface loopback 1
[Hub-PE-bgp]peer 3.3.3.3 as-number 100
[Hub-PE-bgp]peer 3.3.3.3 connect-interface loopback 1
[Hub-PE-bgp]ipv4-family vpnv4
[Hub-PE-bgp-af-vpnv4]peer 2.2.2.2 enable
[Hub-PE-bgp-af-vpnv4]peer 3.3.3.3 enable
[Hub-PE-bgp-af-vpnv4]quit
[Hub-PE-bgp]quit

验证

配置完成后，在各PE设备上执行**<font style="color:#DF2A3F;">display bgp peer</font>**或**<font style="color:#DF2A3F;">display bgp vpnv4 all peer</font>**命令，可以看到Spoke-PE与Hub-PE之间的BGP对等体关系已建立，并达到Established状态。

[Hub-PE]display bgp peer

 BGP local router ID : 1.1.1.1
 Local AS number : 100
 Total number of peers : 2		  Peers in established state : 2

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down     State Pre   fRcv
  2.2.2.2         4         100        4        7     0 00:01:11     Established    0
  3.3.3.3         4         100        4        7     0 00:01:10     Established    0

7.验证配置结果

测试连通性

完成上述配置后，Spoke-CE之间可以相互Ping通，使用Tracert可以看到Spoke-CE之间的流量经过Hub-CE转发，也可以通过Ping结果中的TTL值推算Spoke-CE之间经过的转发设备数目。

以Spoke-CE1的显示为例：

[Spoke-CE1]ping 172.16.2.1
  PING 172.16.2.1: 56  data bytes, press CTRL_C to break
    Reply from 172.16.2.1: bytes=56 Sequence=1 ttl=250 time=100 ms
    Reply from 172.16.2.1: bytes=56 Sequence=2 ttl=250 time=50 ms
    Reply from 172.16.2.1: bytes=56 Sequence=3 ttl=250 time=50 ms
    Reply from 172.16.2.1: bytes=56 Sequence=4 ttl=250 time=30 ms
    Reply from 172.16.2.1: bytes=56 Sequence=5 ttl=250 time=40 ms

  --- 172.16.2.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 30/54/100 ms

[Spoke-CE1]tracert 172.16.2.1
 traceroute to  172.16.2.1(172.16.2.1), max hops: 30 ,packet length: 40,press CTRL_C to break

 1 172.16.1.2 30 ms  20 ms  10 ms
 2 10.1.2.2 < AS=100 > 30 ms  40 ms  30 ms
 3 10.1.2.1 < AS=100 > 30 ms  30 ms  40 ms
 4 10.1.1.2 < AS=65001 > 30 ms  30 ms  30 ms
 5 172.16.2.2 < AS=100 > 40 ms  50 ms  40 ms
 6 172.16.2.1 < AS=100 > 40 ms  40 ms  50 ms

查看相关路由信息

在Spoke-CE上执行**<font style="color:#DF2A3F;">display bgp routing-table</font>**命令，可以看到去往对端Spoke-CE的BGP路由的AS路径中存在重复的AS号

以Spoke-CE1的显示为例：

[Spoke-CE1]display bgp routing-table

 BGP Local router ID is 172.16.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 8
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   10.1.1.0/24        172.16.1.2                            0      100 65001?
 *>   10.1.2.0/24        172.16.1.2                            0      100?
 *>   127.0.0.0          0.0.0.0         0                     0      ?
 *>   127.0.0.1/32       0.0.0.0         0                     0      ?
 *>   172.16.1.0/24      0.0.0.0         0                     0      ?
                         172.16.1.2      0                     0      100?
 *>   172.16.1.1/32      0.0.0.0         0                     0      ?
 *>   172.16.2.0/24      172.16.1.2                            0      100 65001 100?

链接：https://www.ljh99.cn/archives/pei-zhi-hub-and-spokeshi-li–xiang-jie-ban

配置DSVPN防火墙到防火墙的Hub and Spoke网，并支持Spoke之间的通信
加油！
05-24 862
DSVPN简介动态智能VPN（Dynamic Smart Virtual Private Network），是一种在HUB-SPOKE组网方式下为公网地址动态变化的分支之间建立VPN隧道的解决方案。背景越来越多的企业希望建立Hub-Spoke方式的IPSec VPN网络将企业总部（Hub）与地理位置不同的多个分支（Spoke）相连，从而加强企业的通信安全、降低通信成本。
DSVNP原理以及相关配置
qq_43710889的博客
03-04 3291
DSVPN简介 动态智能VPN（Dynamic Smart Virtual Private Network），是一种在HUB-SPOKE组网方式下为公网地址动态变化的分支之间建立VPN隧道的解决方案。 背景 越来越多的企业希望建立Hub-Spoke方式的IPSec VPN网络将企业总部（Hub）与地理位置不同的多个分支（Spoke）相连，从而加强企业的通信安全、降低通信成本。当企业总部采用静态的公网地址接入Internet，分支机构采用动态的公网地址接入Internet时，使用传统的IPSec、GRE ov
HUB&SPOKE架构
weixin_64597693的博客
05-02 354
我们规划PE所在的AS为123，CE所在的AS为26200. R4为HUB CE. R5和R6为SPOKE 流量的访问走向为R5 到R1走到R4在去到R6的流量走向。我们根据规划R5的业务RD为5：5 in RT为55:55 out RT为54:54.R6的业务RD为6:6，in RT为66:66 out RT为64:64.这样我们在HUB PE上的INT 为 54:54 65:65. OUT为55:55. 66:66.站点间的互访必须通过Hub站点，通过Hub站点集中管控站点间的数据传输。
MPLS ××× 之Hub&Spoke配置及路由分析
weixin_34384681的博客
12-04 4719
所谓的Hub点就是汇聚Spoke节点的中心节点，而Spoke节点就是分支节点，如果在MPLS×××中，Spoke节点需要通过中心节点Hub进行通信，那么就需要使用Hub&Spoke组网方式，在《MPLS和×××体系结构》这本书中叫做星型拓扑，本实验的拓扑图是基于这本书中的拓扑图，由于书中并没有讲配置，并且进得也很模糊，现在就用实验进行分析，Spoke节...
华为设备配置Hub and Spoke
Tony_long7483的博客
06-09 1314
华为设备配置Hub and Spoke
HUB——Spoke组网
2202_76111829的博客
08-07 771
完成AS 100内的MP-BGP对等体配置，使用Loopback0接口地址作为Router ID以及建立BGP对等体的连接源地址，其中P5配置为RR，通过P5实现VPNv4路由的传递。in中学习到的分支路由，会经由AS 1的P6 ，再以BGP路由的形式传递到out实例中，但P5因存在自身AS，不会学习该路由，为此需配置allow-as-loop参数。PE2已经学习到前往另外一个分支以及总部的业务路由，并且下一跳都为总部的PE。PE4已经学习到前往另外一个分支以及总部的业务路由，并且下一跳都为总部的PE。
一个通过运营商的vrf hub-spoke配置示例
05-11 953
因为 R1、R5、R9、R8 均有同一 AS 发布路由的现象，这里要允许相同AS的路由过来，所以一定要配置peer x.x.x.x allow-as-loop，因为 R1、R5 和 R8 会出现两次as相同现象，所以要配置peer x.x.x.x allow-as-loop 2。dis bgp vpnv4 vpn-instance A brief | peer | routing-table #查看vpnv4的vpn-instance对端|路由信息。环境：R9在A总公司，属于 hub 端；
H3C路由器Hub-Spoke网络结构D×××配置案例（试读连载一二）
weixin_33672400的博客
10-22 1173
本文出自 “王达博客” 博客，转载请与作者联系！ 作者已授权本博客转载 13.3.2 H3C路由器Hub-Spoke结构D×××配置示例 本示例的拓扑结构如图13-8所示。示例中的网络结构为Hub-Spoke结构，数据仅通过Hub-Spoke隧道进行转发，Spoke与Hub之间建立永久隧道连接；Spoke之间不能直接构建虚拟隧道进行数据转发。示例中的各设备接口I...
Cisco Hub-Spoke三层×××配置指导
weixin_34112208的博客
06-04 703
Cisco Hub-Spoke三层×××配置指导 引言 在BGP/MPLS三层×××网络中，通过×××的Route Target属性来控制×××路由信息在各Site 之间的发布和接收。××× Export Route Target和Import Route Target的设置相互独立，并且可以通过设置多个值，可以实现灵活的×××间的互访控制，这里我首...
Hub-Spoke
weixin_49993963的博客
08-13 872
本文将介绍Azure Hub Spoke结构，hub中心网络就像一个连接中心，连接很多spoke 辐射网络，hub中心网络还可以作为连接本地的连接点，spoke网络会和hub网络胡同，也可以用来进行隔离负载。中心网络：中心网络是和本地连接的中心，中心网络是用来放服务的，这些服务用来管理辐射网络。辐射网络：各个辐射网络是用来隔离负载的，和其他辐射网络相互隔离。每个负载都会有多层，多个子网连接。
FR的配置实例之Hub and Spoke点到点子接口-思科.pdf
07-10
点到点子接口（Hub and Spoke）是帧中继（Frame Relay）网络中的一个典型配置模式，常用于构建中心节点（Hub）与多个远程节点（Spoke）之间的连接。在本文中，我们将深入理解这一配置实例，以及如何在思科设备上实现...
7750Service Route VPLS配置实例与排障手册.doc
09-13
配置HUB-SPOKE的VPLS示例 配置透传VLAN的VPLS示例 配置VPLS的灵活QinQ示例 配置基本的VPLS示例 组网需求 如图8-3，三台路由器PE1、PE2和PE3作为PE启动VPLS功能。PC1挂在PE1路由器上，PC2、PC3通过交换机CE2的...
排查服务器内存空间预警思路
weixin_46228563的博客
05-12 352
这是导致根分区空间不足的根本原因。MySQL 数据文件过大需要针对性处理。如果存在 /var/lib/mysql，可能是数据库文件过大。从您的排查结果可以明确看出，/var/lib/mysql。
python标准库--itertools - 迭代器工具在算法比赛的应用
2402_84466011的博客
05-12 773
格雷码（Gray Code）是一种二进制编码方式，其特点是相邻的两个码字之间只有一位不同。格雷码是二进制数字系统，相邻两个数值仅有一位不同。生成前缀和数组，将子数组和查询优化到。直接生成格雷码，其中。右移一位的异或结果。
基于C#实现中央定位服务器的 P2P 网络聊天系统
神仙别闹的自留地
05-14 473
如上所说，我在完成作业的过程中遇到了许许多多的错误，这次的大作业也是我在本学期内完成的工程量最大的大作业。不过，通过这次大作业，使我学会并且掌握了 Socket 编程的方法，对于传输层协议以及可靠数据传输等理论知识的掌握和理解都更加的深入。我觉得虽然过程中遇到了很多问题，但是每完成一个新的功能都能够带给自己成就感，给自己继续做下一个功能的动力。
服务器带宽基础知识
link458的博客
05-12 988
服务器带宽是衡量服务器与互联网之间数据传输能力的关键指标，通常以Mbps或Gbps为单位。带宽分为上行带宽和下行带宽，其中上行带宽对服务器性能起决定性作用。带宽类型包括独享带宽和共享带宽，分别适用于高并发业务和低流量应用。带宽需求受业务类型、并发用户数、数据量等因素影响，需通过公式计算并结合冗余系数进行优化。优化带宽性能的策略包括使用CDN加速、数据压缩、缓存技术、负载均衡和协议优化。典型场景的带宽配置建议因业务需求而异，如企业官网需5-10M，电商平台需50-100M，视频直播需100M-1G，云计算集群
在spark中配置历史服务器
2401_85987174的博客
05-13 141
此文件一般位于 $SPARK_HOME/conf 目录下。若该文件不存在，可从 spark-defaults.conf.template 复制一份。1. 配置 spark-defaults.conf 文件。
SC5061串口设备联网服务器，4路RS-232，4路422/485串行接口
2401_85361707的博客
05-12 330
串口设备联网服务器（串口服务器）是一种将RS-232/485/422串口设备接入TCP/IP网络的设备，实现串口与网络接口的双向数据传输。阿尔泰公司的SC5061是一款八串口设备联网服务器，配备4路RS-232和4路RS-422/485串口，1路RS-232控制台串口，以及1路10/100M以太网接口。该设备采用嵌入式Linux操作系统，搭载Atmel AT91SAM9X35处理器，主频400MHz，内存128MB，存储256MB。支持8个串口独立工作，具备自动侦测网络环境、数据指示灯等功能，尺寸为20cm
命令行快速上传文件到SFTP服务器（附参考示例）
最新发布
weixin_43425561的博客
05-14 254
本文介绍了SFTP命令的更新格式及其应用实例。新命令格式包括指定端口、用户名、服务器IP和远程路径，并通过put命令上传本地文件。文章详细解析了连接参数和操作指令，并提供了操作流程的验证方法，如网络连通性检查和上传操作执行。此外，还介绍了进阶配置示例，如公钥认证、多文件传输脚本和下载文件操作。最后，文章提供了故障排查指南，帮助解决常见问题，如连接超时、认证失败等。通过这些更新和配置，用户可以更高效地使用SFTP进行安全数据传输，特别适用于金融报文传输和机构数据交换场景。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

刘俊辉个人博客

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
