1602液晶的使用以及怎么看时序图

目录

1.1602液晶的原理

2.引脚

3.主要技术参数

4.1602的读写时序(通信最主要的是看懂时序）

5.实例代码

1.液晶的初始化

2.液晶的读状态

3.液晶的写状态（指令）

4.液晶的写数据

5.液晶的显示字符坐标

6.液晶的显示

---

1.1602液晶的原理

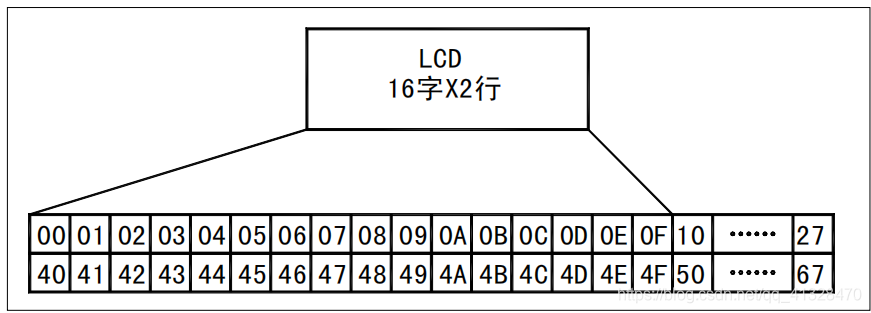

    LCD1602液晶显示器是广泛使用的一种字符型(不能显示汉字）液晶显示模块。它是由字符型液晶显示（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。从数字1602可以看出 最多只能显示16*2个字符。并且内部带有80个字节的RAM缓冲区。每一行有40个字节地址，但只能显示前16个字节，后面的地址主要为显示移动字幕设置。如下图：

第一行的开始地址为0x00。可显示字符的地址:0x00~0x10。第一行地址40地址：0x00~0x27。

第二行的开始地址为0x40。可显示字符的地址:0x00~0x50。第一行地址40地址：0x00~0x67。

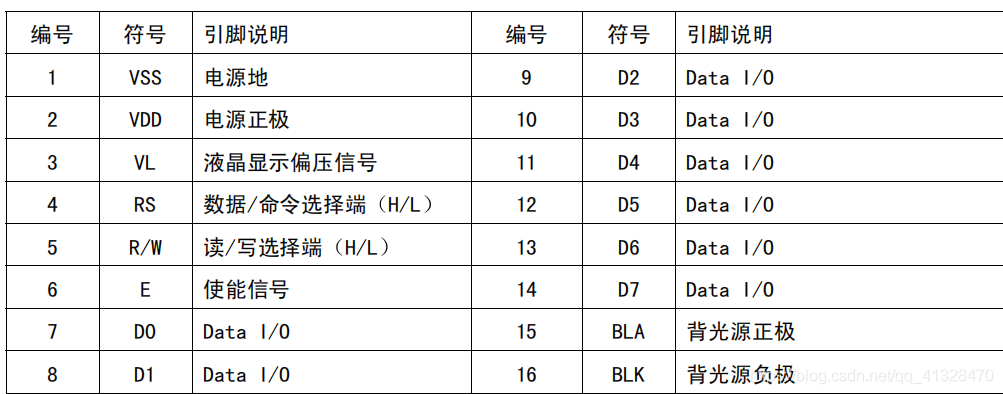

2.引脚

注意：在写代码之前一定查上面引脚对应连接的单片机IO口。

1.VL脚：要接一个可变电阻(调节液晶的亮度)也可以接一个合适的固定电阻。

2.RS脚：数据/指令引脚   0：指令    1：数据

3.RW脚：读写选择端      0：写        1：读

4.E脚：使能信号 (要看是低电平有效还是高电平有效）

D0~D7是单独接一个单片机P口的。

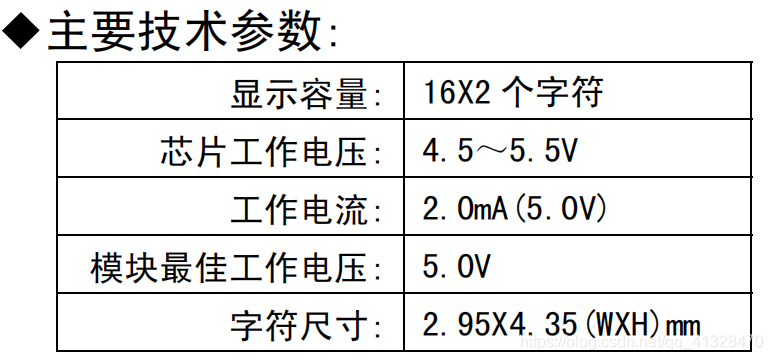

3.主要技术参数

注意：让液晶显示的电压是4.5~5.5v   电流是2.mA 但是液晶的背光电流肯定不是2mA。大概20mA左右。

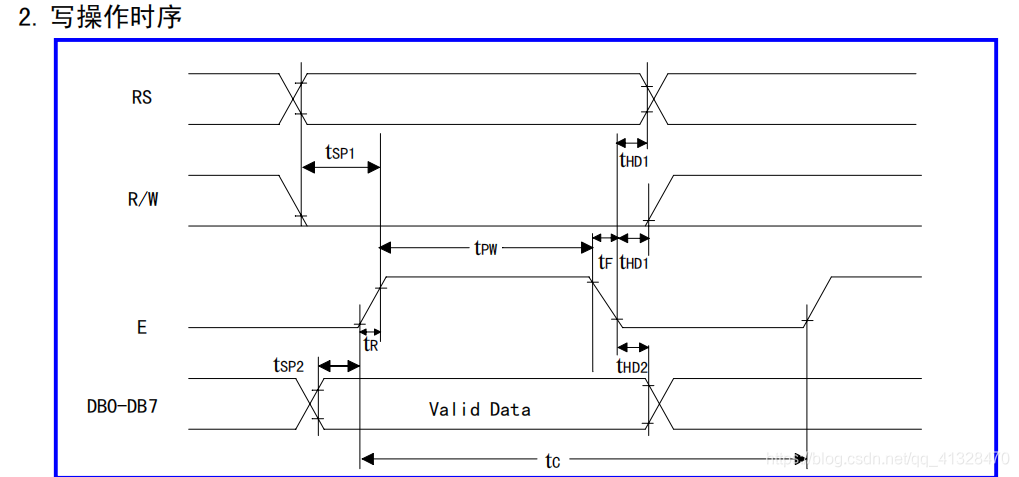

4.1602的读写时序(通信最主要的是看懂时序）

首先看到的上升沿、下降沿都是状态或数据发生了改变。读可以是指令与数据所以RS=0 指令 PS=1 数据。RW=1 最小要经过tsp1ns(纳秒）才准备好。E=1有意义就是RS、RW要准备好。当E=0时RW要最小要经过tHD1ns(纳秒）才可以改变状态。上升沿不能大于tRns(纳秒）E的下降沿不大于tFns(纳秒）当E开始变化为1时 要经过tDns数据才可以读到有效数据。如果小于tDns去读可能数据还没有准备好。当E=0时，最小要经过tHD2ns才能去改变数据。E的信号周期最小为tcns。脉冲宽度最小为tPWns。

写时序与读时序差不多自己根据读时序一样分析。

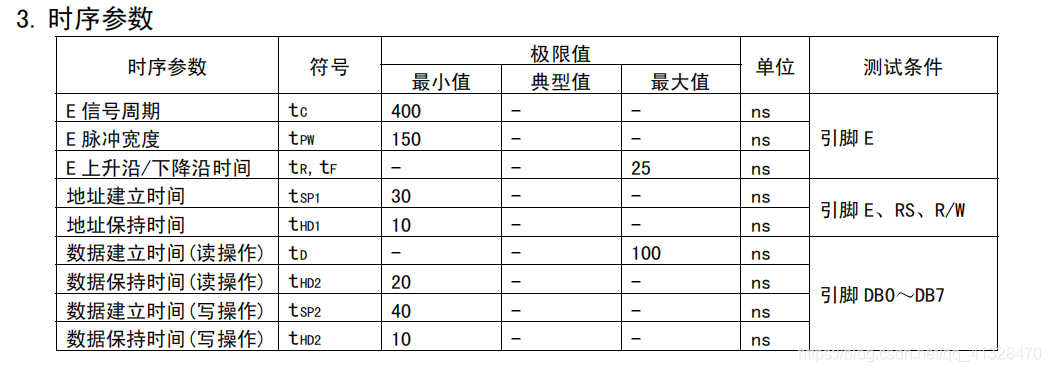

上图可以查看时序参数的值。并且单位是ns。 因为在一般的单片机中执行一行代码可能都有几us(微秒）。对于ns（纳秒）的时序参数可以不用考虑。如果在一些高速的单片机中可能就需要注意考虑时序参数。

5.实例代码

1.液晶的初始化

1602手册上写的非常繁琐。下面的是比较简单的初始化效果也没什么区别。指令数字怎么来的看手册就行了。

void init()
{
  writeSa(0x38);   //设置16*2个字符 5*7的点阵 8位数据接口
  writeSa(0x0c);  //显示器开
  writeSa(0x06);  //指针加一 字符不移动
  writeSa(0x01);  //清屏
}

2.液晶的读状态

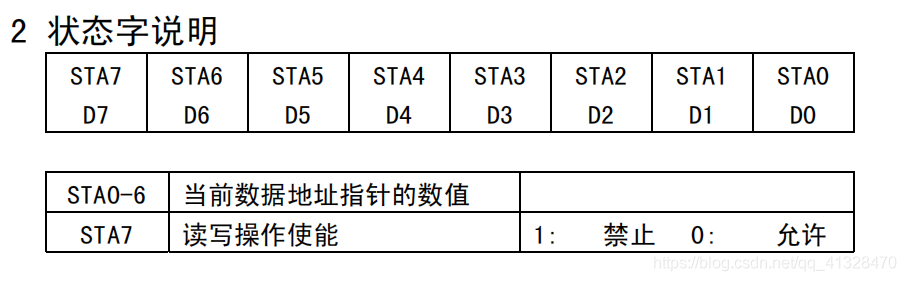

在进行读写指令与数据时，要进行读写检测。目的检测忙不忙。当STA7=1 忙不能进行读写指令与数据。STA7=0表示不忙。

void readSta()   //读状态
{
   unsigned char Sa;
   LCD=0xff;  //单片机读状态时，保证自己是高电位
   RS=0;
   RW=1;
   E=1;
   do{
      Sa=LCD;
     }while(Sa&0x80);              //拉低七位  判断最高位为0不忙跳出循环 为1忙不跳出循环
}

3.液晶的写状态（指令）

RS=0、RW=0、D0~D7指令码  E=高脉冲 设置的顺序不能错

void writeSa(unsigned char sa)  //写指令
{
     readSta(); //读写数据或指令都要判断忙不忙
     RS=0;
     RW=0;
     E=1;
     LCD=sa;
     E=0;
}

4.液晶的写数据

RS=1、RW=0、D0~D7指令码  E=高脉冲 设置的顺序不能错（读数据很少用）

void writeDate(unsigned char date) //写数据
{
     readSta();   //读写数据或指令都要判断忙不忙
     RS=1;
     RW=0;
     E=1;
     LCD=date;
     E=0;
}

5.液晶的显示字符坐标

void lcdPos(unsigned char x,unsigned char y)
{
     unsigned char addr=0;
     if(y==0)   //第一行
     {
        addr=0x00+x;
     }
     else     //第二行
     {
        addr=0x40+x;
     }
     writeSa(addr|0x80);  //设置液晶RAM地址 这一步是需要的很容易忘
}

6.液晶的显示

void lcdshow(unsigned char x,unsigned char y,unsigned char *p) //显示Lcd
{
     lcdPos(x,y);  //设置起始位置
     while((*p)!='\0')
     {
        writeDate(*p);
        p++;
     }
}
