WinForm之海康面阵相机SDK的使用-实现打开相机

38WinForm之海康面阵相机SDK的使用-实现打开相机

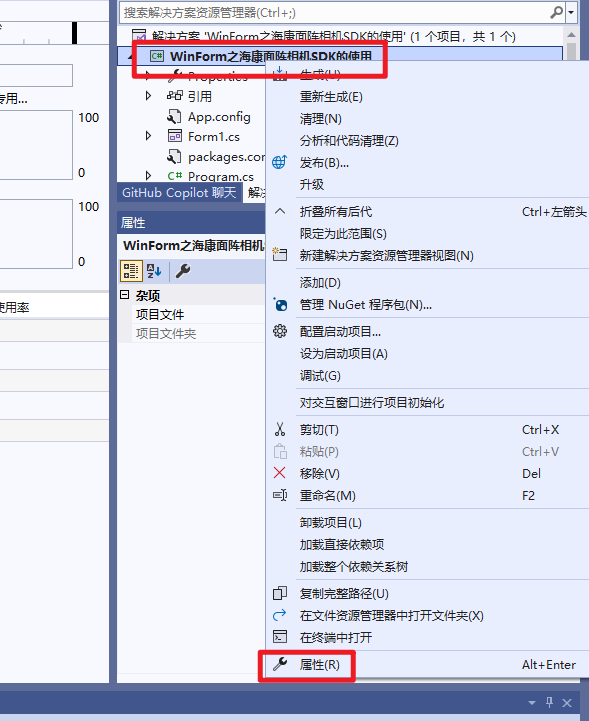

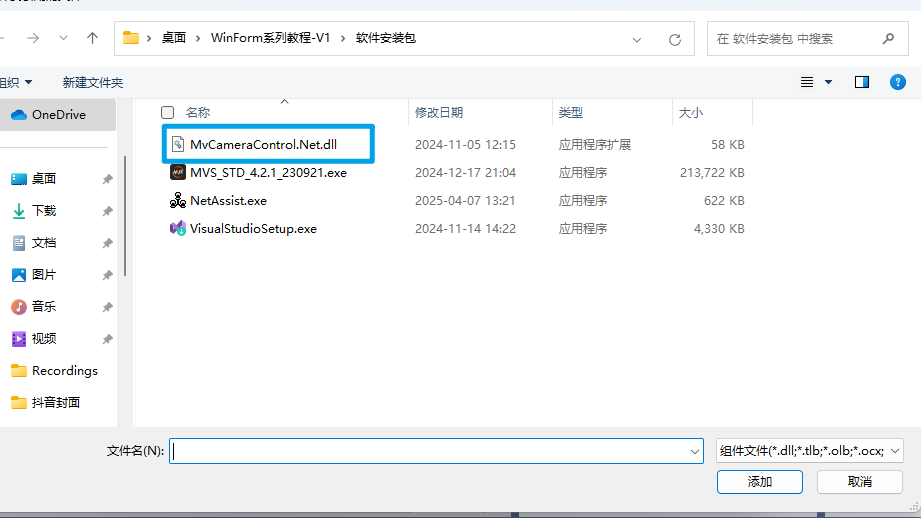

添加引用

在这里插入图片描述

  //  打开相机流程：
  // 1.获取所有相机

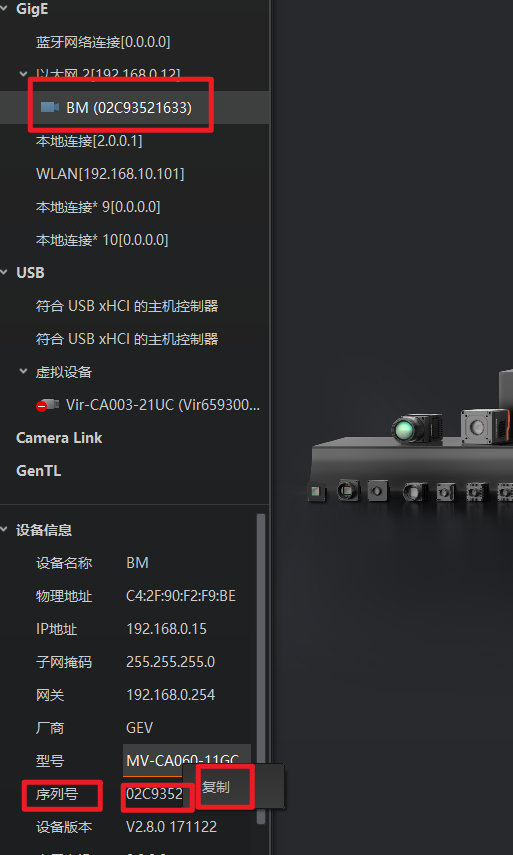

  // 2.根据相机序列号，看该序列号对应的相机ID是否存在，确定该相机是否存在

  // 3.获取相机信息

  // 4.建立设备对象

  // 5.根据相机信息创建相机

  // 6.打开设备

  // 7.探测网络最佳包大小，并进行设置(只对GigE相机有效)

  // 8.设置为连续采集模式

  // 9.注册异常回调函数

一打开相机

  /// <summary>
  /// 打开相机
  /// </summary>
  /// <param name="sender"></param>
  /// <param name="e"></param>
  private void btn_Open_Click(object sender, EventArgs e)
  {
      OpenDevice();
  }

相机相关变量

 /// <summary>
 /// 相机图像（bipmap格式）
 /// </summary>
 Bitmap m_bitmap = null;

 /// <summary>
 /// 相机是否已连接
 /// </summary>
 public bool IsConnect { get; private set; }

 /// <summary>
 /// 是否开始采集
 /// </summary>
 public bool isGrabbing { get; private set; }

 /// <summary>
 /// 是否为触发模式
 /// </summary>
 public bool isTriggerMode { get; private set; }
 // 设备列表
 private MyCamera.MV_CC_DEVICE_INFO_LIST m_stDeviceList;

 // 相机对象
 private MyCamera m_MyCamera = null;

 // 取像线程
 Thread m_hReceiveThread = null;

 // 帧信息
 MyCamera.MV_FRAME_OUT_INFO_EX m_stFrameInfo = new MyCamera.MV_FRAME_OUT_INFO_EX();

 // 用于从驱动获取图像的缓存
 IntPtr m_BufForDriver;
 UInt32 m_nBufSizeForDriver = 0;
 // R通道数据
 byte[] m_pDataForRed = null;
 // G通道数据
 byte[] m_pDataForGreen = null;
 // B通道数据
 byte[] m_pDataForBlue = null;

 // 读写图像时锁定
 private Object BufForDriverLock = new Object();
 private Object BufForImageLock = new Object();

枚举海康相机

        // 枚举海康相机（GIGE，USB3）
        public void EnumDevices()
        {
            // 枚举设备列表
            m_stDeviceList.nDeviceNum = 0;
            int nRet = MyCamera.MV_CC_EnumDevices_NET(MyCamera.MV_GIGE_DEVICE | MyCamera.MV_USB_DEVICE, ref m_stDeviceList);
            if (0 != nRet)
            {
                MessageBox.Show("枚举HIK相机设备失败!");
                return;
            }
        }

获取相机对应的枚举索引

        // 获取相机对应的枚举索引
        private int GetDeviceIndex(string CameraID)
        {
            for (int i = 0; i < m_stDeviceList.nDeviceNum; i++)
            {
                MyCamera.MV_CC_DEVICE_INFO device = (MyCamera.MV_CC_DEVICE_INFO)Marshal.PtrToStructure(m_stDeviceList.pDeviceInfo[i], typeof(MyCamera.MV_CC_DEVICE_INFO));
                if (device.nTLayerType == MyCamera.MV_GIGE_DEVICE)
                {
                    MyCamera.MV_GIGE_DEVICE_INFO gigeInfo = (MyCamera.MV_GIGE_DEVICE_INFO)MyCamera.ByteToStruct(device.SpecialInfo.stGigEInfo, typeof(MyCamera.MV_GIGE_DEVICE_INFO));
                    if (gigeInfo.chSerialNumber == CameraID)
                        return i;
                }
                else if (device.nTLayerType == MyCamera.MV_USB_DEVICE)
                {
                    MyCamera.MV_USB3_DEVICE_INFO usb3Info = (MyCamera.MV_USB3_DEVICE_INFO)MyCamera.ByteToStruct(device.SpecialInfo.stUsb3VInfo, typeof(MyCamera.MV_USB3_DEVICE_INFO));
                    if (usb3Info.chSerialNumber == CameraID)
                        return i;
                }
            }

            return -1;
        }

异常，则关闭相机


        /// <summary>
        /// 异常，则关闭相机
        /// </summary>
        /// <param name="nMsgType"></param>
        /// <param name="pUser"></param>
        private void cbException(uint nMsgType, IntPtr pUser)
        {
            IsConnect = false;

            if (nMsgType == MyCamera.MV_EXCEPTION_DEV_DISCONNECT)
            {
                // 先关闭设备
                CloseDevice();

                // 在尝试重新打开设备
                if (OpenDevice())
                {
                    MessageBox.Show("尝试重新连接设备失败!");
                }
            }
        }

关闭设备

        /// <summary>
        /// 关闭设备
        /// </summary>
        public void CloseDevice()
        {
            // 取流标志位清零
            if (isGrabbing == true)
            {
                isGrabbing = false;
                m_hReceiveThread.Join();
            }

            if (m_BufForDriver != IntPtr.Zero)
            {
                Marshal.Release(m_BufForDriver);
            }

            // 关闭设备
            m_MyCamera.MV_CC_CloseDevice_NET();
            m_MyCamera.MV_CC_DestroyDevice_NET();

            IsConnect = false;
        }

打开相机


        /// <summary>
        /// 打开相机
        /// </summary>
        /// <returns></returns>
        public bool OpenDevice()
        {
            // 枚举并搜索指定ID的相机是否存在
            EnumDevices();
            // 获取相机索引
            int camIdx = GetDeviceIndex(txt_CameraSeriesNum.Text.Trim());
            if (camIdx == -1)
            {
                MessageBox.Show("找不到该ID的相机!");
                return false;
            }


            MyCamera.MV_CC_DEVICE_INFO device = (MyCamera.MV_CC_DEVICE_INFO)Marshal.PtrToStructure(m_stDeviceList.pDeviceInfo[camIdx],
                                                              typeof(MyCamera.MV_CC_DEVICE_INFO));

            // 建立设备对象
            if (null == m_MyCamera)
            {
                m_MyCamera = new MyCamera();
                if (null == m_MyCamera)
                {
                    MessageBox.Show("初始化相机对象失败");

                    return false;
                }
            }

            // 创建设备
            int nRet = m_MyCamera.MV_CC_CreateDevice_NET(ref device);
            if (MyCamera.MV_OK != nRet)
            {
                MessageBox.Show($"创建设备失败，失败代码：{nRet}");
                return false;
            }

            // 尝试打开设备
            nRet = m_MyCamera.MV_CC_OpenDevice_NET();
            if (MyCamera.MV_OK != nRet)
            {
                m_MyCamera.MV_CC_DestroyDevice_NET();

                MessageBox.Show($"设备打开失败,失败代码：{nRet}");
                return false;
            }

            // 探测网络最佳包大小(只对GigE相机有效)
            if (device.nTLayerType == MyCamera.MV_GIGE_DEVICE)
            {
                int nPacketSize = m_MyCamera.MV_CC_GetOptimalPacketSize_NET();
                if (nPacketSize > 0)
                {
                    nRet = m_MyCamera.MV_CC_SetIntValue_NET("GevSCPSPacketSize", (uint)nPacketSize);
                    if (nRet != MyCamera.MV_OK)
                    {
                        MessageBox.Show($"设置包大小失败,失败代码：{nRet}");
                    }
                }
                else
                {
                    MessageBox.Show($"获取包大小失败,返回的包大小为：{nPacketSize}");
                }
            }

            // 设置采集连续模式
            m_MyCamera.MV_CC_SetEnumValue_NET("AcquisitionMode", (uint)MyCamera.MV_CAM_ACQUISITION_MODE.MV_ACQ_MODE_CONTINUOUS);
            m_MyCamera.MV_CC_SetEnumValue_NET("TriggerMode", (uint)MyCamera.MV_CAM_TRIGGER_MODE.MV_TRIGGER_MODE_OFF);

            // 注册异常回调
            m_MyCamera.MV_CC_RegisterExceptionCallBack_NET(cbException, IntPtr.Zero);

            IsConnect = true;
            return true;
        }

二 关闭设备

     private void btn_Close_Click(object sender, EventArgs e)
     {
         CloseDevice();
     }

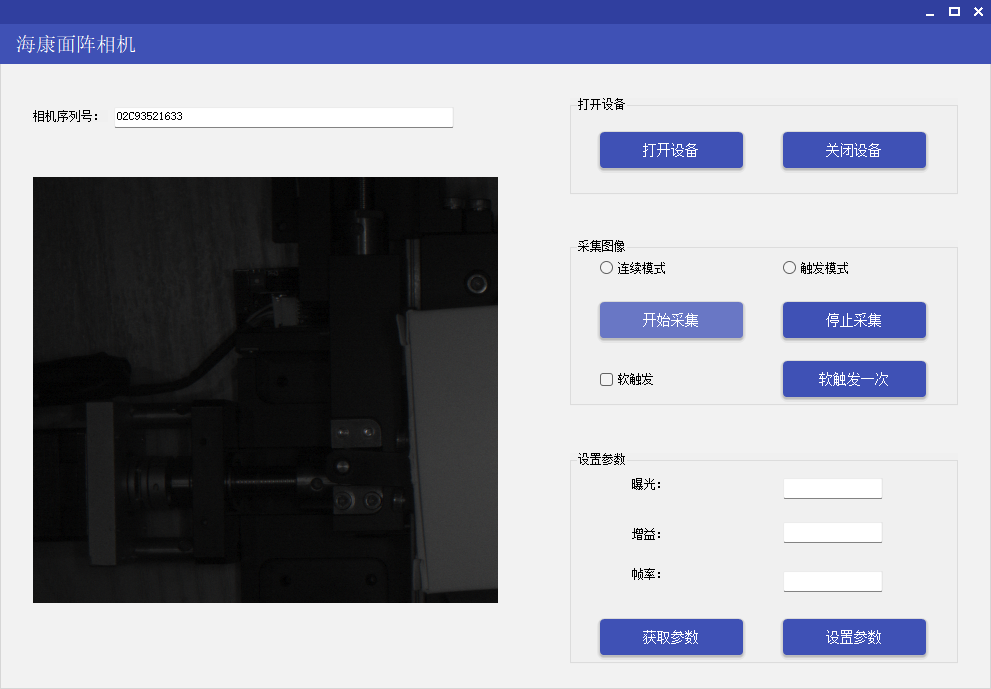

三 开始采集

在这里插入图片描述
在这里插入图片描述

辅助函数

        // 判断是否为黑白图像
        private Boolean IsMonoData(MyCamera.MvGvspPixelType enGvspPixelType)
        {
            switch (enGvspPixelType)
            {
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono8:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono10:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono10_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono12:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono12_Packed:
                    return true;

                default:
                    return false;
            }
        }

        // 判断是否为彩色图像
        private Boolean IsColorData(MyCamera.MvGvspPixelType enGvspPixelType)
        {
            switch (enGvspPixelType)
            {
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGR8:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerRG8:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGB8:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerBG8:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGR10:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerRG10:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGB10:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerBG10:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGR12:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerRG12:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGB12:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerBG12:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGR10_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerRG10_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGB10_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerBG10_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGR12_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerRG12_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerGB12_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerBG12_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_RGB8_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_YUV422_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_YUV422_YUYV_Packed:
                case MyCamera.MvGvspPixelType.PixelType_Gvsp_YCBCR411_8_CBYYCRYY:
                    return true;
                default:
                    return false;
            }
        }

        // 转换为RGB格式
        private Int32 ConvertToRGB(object obj, IntPtr pSrc, ushort nHeight, ushort nWidth, MyCamera.MvGvspPixelType nPixelType, IntPtr pDst)
        {
            if (IntPtr.Zero == pSrc || IntPtr.Zero == pDst)
            {
                return MyCamera.MV_E_PARAMETER;
            }

            int nRet = MyCamera.MV_OK;
            MyCamera device = obj as MyCamera;
            MyCamera.MV_PIXEL_CONVERT_PARAM stPixelConvertParam = new MyCamera.MV_PIXEL_CONVERT_PARAM();

            stPixelConvertParam.pSrcData = pSrc;//源数据
            if (IntPtr.Zero == stPixelConvertParam.pSrcData)
            {
                return -1;
            }

            stPixelConvertParam.nWidth = nWidth;//图像宽度
            stPixelConvertParam.nHeight = nHeight;//图像高度
            stPixelConvertParam.enSrcPixelType = nPixelType;//源数据的格式
            stPixelConvertParam.nSrcDataLen = (uint)(nWidth * nHeight * ((((uint)nPixelType) >> 16) & 0x00ff) >> 3);

            stPixelConvertParam.nDstBufferSize = (uint)(nWidth * nHeight * ((((uint)MyCamera.MvGvspPixelType.PixelType_Gvsp_RGB8_Packed) >> 16) & 0x00ff) >> 3);
            stPixelConvertParam.pDstBuffer = pDst;//转换后的数据
            stPixelConvertParam.enDstPixelType = MyCamera.MvGvspPixelType.PixelType_Gvsp_RGB8_Packed;
            stPixelConvertParam.nDstBufferSize = (uint)nWidth * nHeight * 3;

            nRet = device.MV_CC_ConvertPixelType_NET(ref stPixelConvertParam);//格式转换
            if (MyCamera.MV_OK != nRet)
            {
                return -1;
            }

            return MyCamera.MV_OK;
        }

        // 转换为Mono8格式
        private Int32 ConvertToMono8(object obj, IntPtr pInData, IntPtr pOutData, ushort nHeight, ushort nWidth, MyCamera.MvGvspPixelType nPixelType)
        {
            if (IntPtr.Zero == pInData || IntPtr.Zero == pOutData)
            {
                return MyCamera.MV_E_PARAMETER;
            }

            int nRet = MyCamera.MV_OK;
            MyCamera device = obj as MyCamera;
            MyCamera.MV_PIXEL_CONVERT_PARAM stPixelConvertParam = new MyCamera.MV_PIXEL_CONVERT_PARAM();

            stPixelConvertParam.pSrcData = pInData;//源数据
            if (IntPtr.Zero == stPixelConvertParam.pSrcData)
            {
                return -1;
            }

            stPixelConvertParam.nWidth = nWidth;//图像宽度
            stPixelConvertParam.nHeight = nHeight;//图像高度
            stPixelConvertParam.enSrcPixelType = nPixelType;//源数据的格式
            stPixelConvertParam.nSrcDataLen = (uint)(nWidth * nHeight * ((((uint)nPixelType) >> 16) & 0x00ff) >> 3);

            stPixelConvertParam.nDstBufferSize = (uint)(nWidth * nHeight * ((((uint)MyCamera.MvGvspPixelType.PixelType_Gvsp_RGB8_Packed) >> 16) & 0x00ff) >> 3);
            stPixelConvertParam.pDstBuffer = pOutData;//转换后的数据
            stPixelConvertParam.enDstPixelType = MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono8;
            stPixelConvertParam.nDstBufferSize = (uint)(nWidth * nHeight * 3);

            nRet = device.MV_CC_ConvertPixelType_NET(ref stPixelConvertParam);//格式转换
            if (MyCamera.MV_OK != nRet)
            {
                return -1;
            }

            return nRet;
        }



        /// <summary>
        /// 灰度数据intptr转bitmap图像
        /// </summary>
        /// <param name="grayData"></param>
        /// <param name="width"></param>
        /// <param name="height"></param>
        /// <returns></returns>
        public Bitmap CreateGrayscaleBitmapFromIntPtr(IntPtr grayData, int width, int height)
        {
            // 创建一个8bpp的灰度位图
            Bitmap bitmap = new Bitmap(width, height, PixelFormat.Format8bppIndexed);

            // 设置灰度调色板
            ColorPalette palette = bitmap.Palette;
            for (int i = 0; i < 256; i++)
            {
                palette.Entries[i] = Color.FromArgb(i, i, i);
            }
            bitmap.Palette = palette;

            // 锁定位图数据
            BitmapData bitmapData = bitmap.LockBits(
                new Rectangle(0, 0, width, height),
                ImageLockMode.WriteOnly,
                bitmap.PixelFormat);

            try
            {
                // 将灰度数据复制到位图
                byte[] pixelData = new byte[width * height];
                Marshal.Copy(grayData, pixelData, 0, pixelData.Length);

                // 将数据复制到位图内存中
                Marshal.Copy(pixelData, 0, bitmapData.Scan0, pixelData.Length);
            }
            finally
            {
                bitmap.UnlockBits(bitmapData);
            }

            return bitmap;
        }

        /// <summary>
        /// RGB三通道数据转bitmap
        /// </summary>
        /// <param name="rPtr"></param>
        /// <param name="gPtr"></param>
        /// <param name="bPtr"></param>
        /// <param name="width"></param>
        /// <param name="height"></param>
        /// <returns></returns>
        public Bitmap CreateBitmapFromRGBPointers(IntPtr rPtr, IntPtr gPtr, IntPtr bPtr, int width, int height)
    {
        Bitmap bitmap = new Bitmap(width, height, PixelFormat.Format24bppRgb);

        BitmapData bitmapData = bitmap.LockBits(
            new Rectangle(0, 0, width, height),
            ImageLockMode.WriteOnly,
            bitmap.PixelFormat);

        try
        {
            int bytesPerPixel = 3;
            int pixelCount = width * height;
            byte[] pixelData = new byte[pixelCount * bytesPerPixel];

            // 将指针数据复制到托管数组
            Marshal.Copy(rPtr, pixelData, 0 * pixelCount, pixelCount); // Red
            Marshal.Copy(gPtr, pixelData, 1 * pixelCount, pixelCount); // Green
            Marshal.Copy(bPtr, pixelData, 2 * pixelCount, pixelCount); // Blue

            // 重新排列为BGR格式
            for (int i = 0; i < pixelCount; i++)
            {
                byte temp = pixelData[i * 3];     // R
                pixelData[i * 3] = pixelData[i * 3 + 2]; // B
                pixelData[i * 3 + 2] = temp;     // R
                                                 // G remains in the middle
            }

            // 复制到位图
            Marshal.Copy(pixelData, 0, bitmapData.Scan0, pixelData.Length);
        }
        finally
        {
            bitmap.UnlockBits(bitmapData);
        }

        return bitmap;
    }

开始采集


        /// <summary>
        /// 开始采集
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void btn_StartGrab_Click(object sender, EventArgs e)
        {
            StartGrab();
        }

        /// <summary>
        /// 开始采集图像
        /// </summary>
        /// <returns></returns>
        public bool StartGrab()
        {
            // 标志位置位true
            isGrabbing = true;

            m_hReceiveThread = new Thread(ReceiveThreadProcess);
            m_hReceiveThread.Start();

            // 取流之前先清除帧长度
            m_stFrameInfo.nFrameLen = 0;
            m_stFrameInfo.enPixelType = MyCamera.MvGvspPixelType.PixelType_Gvsp_BayerBG8;

            // 开始采集
            int nRet = m_MyCamera.MV_CC_StartGrabbing_NET();
            if (MyCamera.MV_OK != nRet)
            {
                isGrabbing = false;
                m_hReceiveThread.Join();

                MessageBox.Show($"连续采集失败,失败代码：{nRet}");
                return false;
            }

            return true;
        }

取图线程（核心）

        // 取像线程(核心)
        private void ReceiveThreadProcess()
        {
            // 确保释放保存了旧图像数据的bitmap实例，用新图像宽高等信息new一个新的bitmap实例
            if (null != m_bitmap)
            {
                m_bitmap.Dispose();
                m_bitmap = null;
            }



            MyCamera.MVCC_INTVALUE stParam = new MyCamera.MVCC_INTVALUE();
            int nRet = m_MyCamera.MV_CC_GetIntValue_NET("PayloadSize", ref stParam);
            if (MyCamera.MV_OK != nRet)
            {
                MessageBox.Show($"读取PayloadSize失败，失败代码：{nRet}");
                return;
            }
            UInt32 nPayloadSize = stParam.nCurValue;

            // 获取图像高
            nRet = m_MyCamera.MV_CC_GetIntValue_NET("Height", ref stParam);
            if (MyCamera.MV_OK != nRet)
            {
                MessageBox.Show($"获取图像高失败，失败代码：{nRet}");
                return;
            }
            uint nHeight = stParam.nCurValue;

            // 获取图像宽
            nRet = m_MyCamera.MV_CC_GetIntValue_NET("Width", ref stParam);
            if (MyCamera.MV_OK != nRet)
            {
                MessageBox.Show($"获取图像宽失败，失败代码：{nRet}");
                return;
            }
            uint nWidth = stParam.nCurValue;

            // 根据图像大小设置图像缓存
            m_pDataForRed = new byte[nWidth * nHeight];
            m_pDataForGreen = new byte[nWidth * nHeight];
            m_pDataForBlue = new byte[nWidth * nHeight];
            if (3 * nPayloadSize > m_nBufSizeForDriver)
            {
                if (m_BufForDriver != IntPtr.Zero)
                {
                    Marshal.Release(m_BufForDriver);
                }
                m_nBufSizeForDriver = 3 * nPayloadSize;
                m_BufForDriver = Marshal.AllocHGlobal((Int32)m_nBufSizeForDriver);
            }
            if (m_BufForDriver == IntPtr.Zero)
            {
                return;
            }

            IntPtr pImageBuffer = Marshal.AllocHGlobal((int)nPayloadSize * 3);
            if (pImageBuffer == IntPtr.Zero)
            {
                MessageBox.Show($"申请图像缓存区失败！");
                return;
            }

            MyCamera.MV_FRAME_OUT_INFO_EX stFrameInfo = new MyCamera.MV_FRAME_OUT_INFO_EX();
            IntPtr RedPtr = IntPtr.Zero;
            IntPtr GreenPtr = IntPtr.Zero;
            IntPtr BluePtr = IntPtr.Zero;
            IntPtr pTemp = IntPtr.Zero;
            DateTime ProStartTime = DateTime.MinValue;
            while (isGrabbing)
            {
                lock (BufForDriverLock)
                {
                    nRet = m_MyCamera.MV_CC_GetOneFrameTimeout_NET(m_BufForDriver, m_nBufSizeForDriver, ref stFrameInfo, 1000);
                    if (nRet == MyCamera.MV_OK)
                    {
                        ProStartTime = DateTime.Now;
                        // MessageBox.Show("相机取图完成，开始处理...");
                        m_stFrameInfo = stFrameInfo;
                    }
                }


                if (nRet == MyCamera.MV_OK)
                {
                    // 彩色相机
                    if (IsColorData(stFrameInfo.enPixelType))
                    {
                        if (stFrameInfo.enPixelType == MyCamera.MvGvspPixelType.PixelType_Gvsp_RGB8_Packed)
                        {
                            pTemp = m_BufForDriver;
                        }
                        else
                        {
                            nRet = ConvertToRGB(m_MyCamera, m_BufForDriver, stFrameInfo.nHeight, stFrameInfo.nWidth, stFrameInfo.enPixelType, pImageBuffer);
                            if (MyCamera.MV_OK != nRet)
                            {
                                return;
                            }
                            pTemp = pImageBuffer;
                        }

                        unsafe
                        {
                            byte* pBufForSaveImage = (byte*)pTemp;

                            UInt32 nSupWidth = (stFrameInfo.nWidth + (UInt32)3) & 0xfffffffc;//5120

                            for (int nRow = 0; nRow < stFrameInfo.nHeight; nRow++)
                            {
                                for (int col = 0; col < stFrameInfo.nWidth; col++)
                                {
                                    m_pDataForRed[nRow * nSupWidth + col] = pBufForSaveImage[nRow * stFrameInfo.nWidth * 3 + (3 * col)];
                                    m_pDataForGreen[nRow * nSupWidth + col] = pBufForSaveImage[nRow * stFrameInfo.nWidth * 3 + (3 * col + 1)];
                                    m_pDataForBlue[nRow * nSupWidth + col] = pBufForSaveImage[nRow * stFrameInfo.nWidth * 3 + (3 * col + 2)];
                                }
                            }
                        }

                        RedPtr = Marshal.UnsafeAddrOfPinnedArrayElement(m_pDataForRed, 0);
                        GreenPtr = Marshal.UnsafeAddrOfPinnedArrayElement(m_pDataForGreen, 0);
                        BluePtr = Marshal.UnsafeAddrOfPinnedArrayElement(m_pDataForBlue, 0);

                        //显示采集图像
                        lock (BufForImageLock)
                        {

                            m_bitmap = CreateBitmapFromRGBPointers(RedPtr, GreenPtr, BluePtr,stFrameInfo.nWidth, stFrameInfo.nHeight);

                            pictureBox1.Image = m_bitmap;
                        }
                    }
                    else if (true)                     // 黑白图像
                    {
                        if (stFrameInfo.enPixelType == MyCamera.MvGvspPixelType.PixelType_Gvsp_Mono8)
                        {
                            pTemp = m_BufForDriver;
                        }
                        else
                        {
                            nRet = ConvertToMono8(m_MyCamera, m_BufForDriver, pImageBuffer, stFrameInfo.nHeight, stFrameInfo.nWidth, stFrameInfo.enPixelType);
                            if (MyCamera.MV_OK != nRet)
                            {
                                return;
                            }
                            pTemp = pImageBuffer;
                        }

                        // 显示采集图像
                        lock (BufForImageLock)
                        {
                            m_bitmap = CreateGrayscaleBitmapFromIntPtr(pTemp, stFrameInfo.nWidth, stFrameInfo.nHeight);

                            pictureBox1.Image = m_bitmap;
                        }

                    }
                    else
                    {
                        continue;
                    }
                }
                else
                {
                    if (isTriggerMode)
                    {
                        Thread.Sleep(5);
                    }
                }
            }
        }

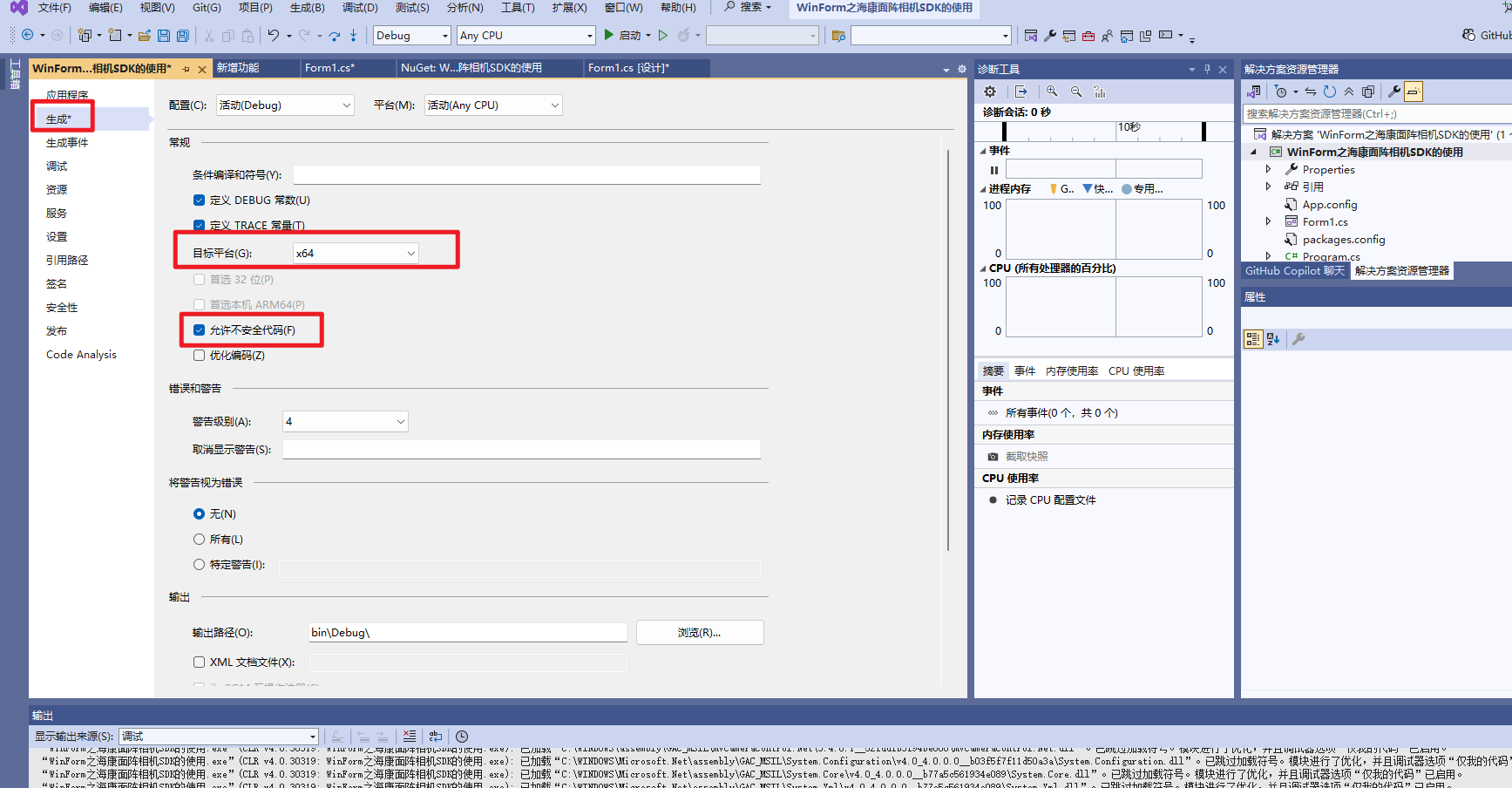

在这里插入图片描述
在这里插入图片描述

关闭相机

   /// <summary>
   /// 关闭相机
   /// </summary>
   /// <param name="sender"></param>
   /// <param name="e"></param>
   private void btn_Close_Click(object sender, EventArgs e)
   {
       // 关闭相机
       CloseDevice();
   }

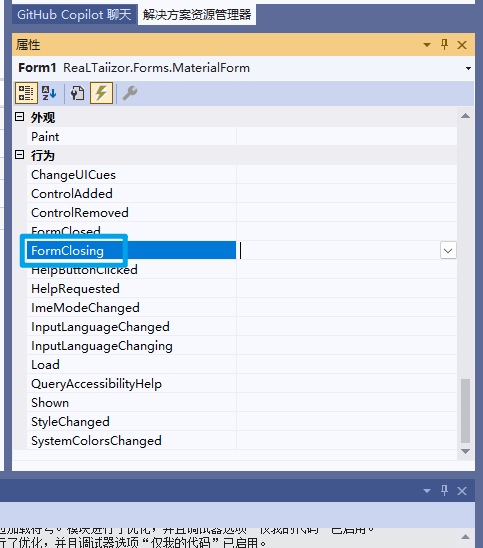

窗口关闭，也进行相机的关闭

在这里插入图片描述

  /// <summary>
  /// 关闭相机
  /// </summary>
  /// <param name="sender"></param>
  /// <param name="e"></param>
  private void Form1_FormClosing(object sender, FormClosingEventArgs e)
  {
      CloseDevice();
  }
HALCON联合C#检测表面缺陷——海康相机SDK开发
奔跑的郑的博客
12-13 2822
...
c#连接海康工业相机，基础功能示例
wei1314520qwe的博客
10-07 3802
使用c#二次开发工业相机，进行拍照，截屏等操作
WinForm之海康面阵相机SDK的使用-实现设置参数
Major_S的博客
05-20 209
【代码】WinForm之海康面阵相机SDK的使用-实现设置参数。
WinForm之海康面阵相机SDK的使用-实现开始采集
Major_S的博客
05-20 184
【代码】WinForm之海康面阵相机SDK的使用-实现开始采集。
WinForm之海康面阵相机SDK的使用-实现设置采集模式
Major_S的博客
05-20 154
【代码】WinForm之海康面阵相机SDK的使用-实现设置采集模式。
WinForm之海康面阵相机SDK的使用-UI和sdk
Major_S的博客
05-19 156
【代码】WinForm之海康面阵相机SDK的使用。
C# WinForm海康相机对接教程
IT技术类博客
05-09 794
以下是基于C#和WinForm对接海康相机的操作教程，结合了官方SDK使用和实际开发中的关键注意事项，帮助开发者快速实现相机连接、图像采集与控制功能。
海康工业相机SDK操作（C#版）
Major_S的博客
07-30 2001
通过百度网盘分享的文件：海康相机。
海康工业相机 SDK （C# ）二次开发 ------- 将图像显示在Halcon的HWindowControl (HSmartWindowControl)上
心存敬畏
12-03 4462
话不多说，上关键代码！ 关键代码一：https://blog.csdn.net/qq_41653486/article/details/103349208（接前文链接 回调里的GetImageEvent事件） private void CamsGetImageEvent(object sender, GetImageEventArgs e) { tr...
C# winform 大恒和海康相机sdk二次开发
04-23
综上所述，"C# WinForm 大恒和海康相机SDK二次开发"项目涉及了使用C#语言构建WinForm应用，整合大恒和海康威视相机的SDK进行图像处理。开发者不仅修复了SDK使用中的问题，还增强了功能，如获取相机帧率和图片采集...
C# WinForm平台海康相机CA020-20GM与EmguCV集成实现图像识别定位
04-05
主要内容涵盖前期准备工作，如安装海康相机SDK和EmguCV库；相机初始化，包括连接相机、设置参数；图像获取与处理，涉及图像格式转换、灰度化、边缘检测、轮廓查找等；以及将这些功能整合到WinForm界面中。文中还分享...
C# WinForm平台下海康相机CA020-20GM与Emgucv库的工业视觉定位系统开发
04-28
内容概要：本文详细介绍了基于C# WinForm平台和海康相机CA020-20GM，利用Emgucv库开发的工业视觉定位系统的具体实现过程。首先讲述了硬件配置，包括安装必要的SDK动态库和选择完整的Emgucv版本。接着深入探讨了相机...
在一台电脑中管理多个python.pptx
05-24
在一台电脑中管理多个python.pptx
单片机课设频率计数器.doc
05-24
单片机课设频率计数器.doc
基于物品描述和评论的多粒度注意力机制的推荐.zip
最新发布
05-24
基于物品描述和评论的多粒度注意力机制的推荐.zip
SolidEdge快捷键.pdf
05-24
SolidEdge快捷键.pdf
图与网络分析.pptx
05-24
图与网络分析.pptx
千斤顶机械优化设计说明matlab.doc
05-24
千斤顶机械优化设计说明matlab.doc
FEKO在天线设计中的应用.pdf
05-24
FEKO在天线设计中的应用.pdf
C# WinForm集成海康威视与大恒相机SDK开发指南
资源摘要信息:"C# winform 大恒和海康相机sdk二次开发" 本节内容主要介绍了如何在C# WinForm应用程序中进行大恒和海康相机SDK的二次开发。SDK（Software Development Kit，软件开发工具包）通常由硬件制造商提供，...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
