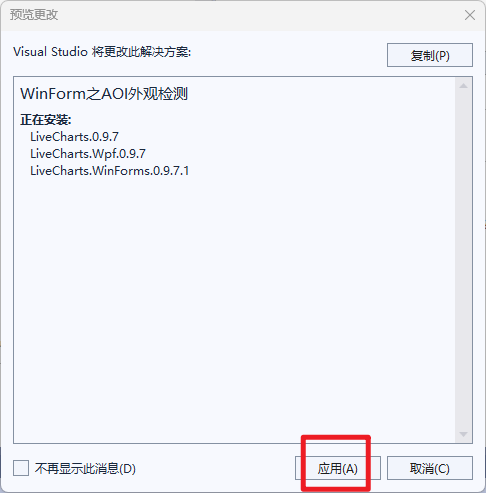

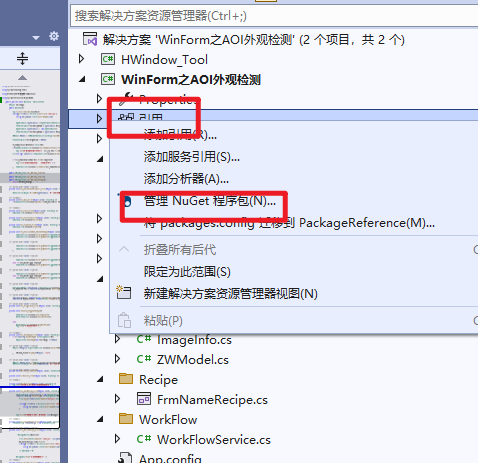

WinForm之liveChart图标库的安装

WinForm之liveChart图标库的安装

2. 基本图表绘制

示例：绘制折线图

using LiveCharts;
using LiveCharts.WinForms;
using LiveCharts.Wpf;
using System;
using System.Windows.Forms;

public partial class MainForm : Form
{
    public CartesianChart CartesianChart { get; set; }
    public SeriesCollection SeriesCollection { get; set; }

    public MainForm()
    {
        InitializeComponent();

        // 初始化图表
        CartesianChart = new CartesianChart
        {
            Dock = DockStyle.Fill,
            LegendLocation = LegendLocation.Right
        };
        this.Controls.Add(CartesianChart);

        // 准备数据
        var dataPoints = new ChartValues<double> { 3, 5, 7, 9, 8 };

        // 配置序列集合
        SeriesCollection = new SeriesCollection
        {
            new LineSeries
            {
                Values = dataPoints,
                Title = "示例数据",
                PointGeometrySize = 10,
                StrokeThickness = 2,
                Fill = System.Windows.Media.Brushes.Transparent,
                Stroke = System.Windows.Media.Brushes.Blue
            }
        };

        // 配置坐标轴
        CartesianChart.AxisX.Add(new Axis
        {
            Title = "X 轴",
            Labels = new[] { "A", "B", "C", "D", "E" }
        });

        CartesianChart.AxisY.Add(new Axis
        {
            Title = "Y 轴",
            MinValue = 0,
            MaxValue = 10,
            LabelFormatter = value => value.ToString("0")
        });

        // 将序列集合赋值给图表
        CartesianChart.Series = SeriesCollection;
    }
}

3. 高级功能

设置图表上限和下限

// 设置 Y 轴显示范围
CartesianChart.AxisY[0].MinValue = 0;
CartesianChart.AxisY[0].MaxValue = 100;

// 设置 X 轴显示范围（如果需要）
CartesianChart.AxisX[0].MinValue = 0;
CartesianChart.AxisX[0].MaxValue = 10;

// 设置标签格式
CartesianChart.AxisY[0].LabelFormatter = value => value.ToString("0");

动态更新图表数据

private void UpdateChartData()
{
    Random random = new Random();
    var newData = new ChartValues<double>();

    for (int i = 0; i < 5; i++)
    {
        newData.Add(random.Next(0, 10));
    }

    // 更新第一个序列的数据
    SeriesCollection[0].Values = newData;

    // 如果需要强制刷新图表（在某些版本中可能需要）
    CartesianChart.Update();
}

添加多个数据序列

// 添加第二个数据序列
SeriesCollection.Add(new LineSeries
{
    Values = new ChartValues<double> { 2, 4, 6, 8, 10 },
    Title = "第二个数据系列",
    Stroke = System.Windows.Media.Brushes.Red
});

4. 图表类型示例

柱状图示例

SeriesCollection = new SeriesCollection
{
    new ColumnSeries
    {
        Title = "柱状图示例",
        Values = new ChartValues<double> { 3, 5, 7, 9, 8 },
        Fill = System.Windows.Media.Brushes.Green
    }
};

// 配置柱状图的 X 轴
CartesianChart.AxisX.Clear();
CartesianChart.AxisX.Add(new Axis
{
    Title = "类别",
    Labels = new[] { "A", "B", "C", "D", "E" }
});

饼图示例

SeriesCollection = new SeriesCollection
{
    new PieSeries
    {
        Title = "饼图示例",
        Values = new ChartValues<double> { 30, 50, 20 },
        DataLabels = true,
        LabelPoint = point => point.Y.ToString()
    }
};

// 饼图不需要坐标轴，但可以设置图例位置
CartesianChart.LegendLocation = LegendLocation.Bottom;

5. 注意事项

1. 命名空间引用：

   • 确保引用 LiveCharts 和 LiveCharts.WinForms 命名空间
   • 对于某些样式属性，需要引用 LiveCharts.Wpf 命名空间

2. 性能考虑：

   • 对于大量数据点，考虑使用 ObservableValue 或其他可观察的数据结构
   • 动态更新时，避免频繁创建新对象

3. 样式定制：

   • LiveCharts 提供了丰富的样式定制选项，包括颜色、线条粗细、数据点形状等
   • 可以自定义坐标轴标签格式、旋转角度等

4. 跨线程更新：

   • 如果从非 UI 线程更新图表数据，需要使用 Invoke 或 BeginInvoke 方法

6. 完整示例代码

using LiveCharts;
using LiveCharts.WinForms;
using LiveCharts.Wpf;
using System;
using System.Windows.Forms;

public partial class MainForm : Form
{
    public CartesianChart CartesianChart { get; set; }
    public SeriesCollection SeriesCollection { get; set; }
    private Timer timer;

    public MainForm()
    {
        InitializeComponent();

        // 初始化图表
        CartesianChart = new CartesianChart
        {
            Dock = DockStyle.Fill,
            LegendLocation = LegendLocation.Right
        };
        this.Controls.Add(CartesianChart);

        // 初始化数据
        InitializeChartData();

        // 设置定时器用于动态更新
        timer = new Timer();
        timer.Interval = 2000; // 2秒更新一次
        timer.Tick += Timer_Tick;
        timer.Start();
    }

    private void InitializeChartData()
    {
        SeriesCollection = new SeriesCollection
        {
            new LineSeries
            {
                Title = "动态数据",
                Values = new ChartValues<double> { 3, 5, 7, 9, 8 },
                PointGeometrySize = 10,
                StrokeThickness = 2,
                Fill = System.Windows.Media.Brushes.Transparent,
                Stroke = System.Windows.Media.Brushes.Blue
            }
        };

        // 配置坐标轴
        CartesianChart.AxisX.Add(new Axis
        {
            Title = "时间",
            Labels = new[] { "1", "2", "3", "4", "5" }
        });

        CartesianChart.AxisY.Add(new Axis
        {
            Title = "值",
            MinValue = 0,
            MaxValue = 10,
            LabelFormatter = value => value.ToString("0")
        });

        CartesianChart.Series = SeriesCollection;
    }

    private void Timer_Tick(object sender, EventArgs e)
    {
        Random random = new Random();
        var newData = new ChartValues<double>();

        for (int i = 0; i < 5; i++)
        {
            newData.Add(random.Next(0, 10));
        }

        // 更新图表数据
        SeriesCollection[0].Values = newData;

        // 如果需要强制刷新图表（在某些版本中可能需要）
        CartesianChart.Update();
    }
}

通过以上教程，你可以快速掌握在 WinForms 中使用 LiveCharts 绘制各种图表的方法。LiveCharts 提供了丰富的功能和定制选项，可以满足大多数数据可视化的需求。
