SKILL实现电路virtuoso原理图schematic中引脚pin的net自动打上pin label

在给电路原理图的net连接起来时候，当期间引脚较少的时候，可以使用ui界面手动连线，但是当期间和引脚数目多的时候，连线太多原理图会很难看，于是会用label的方式连接原理图的net。

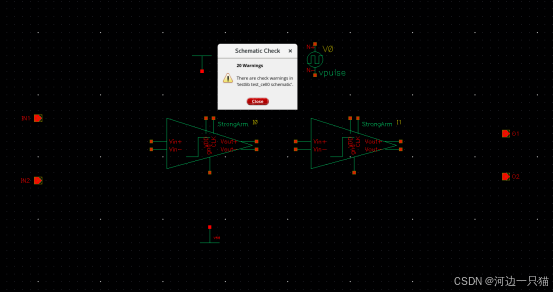

不过当原件的引脚数过多时，手动label还是会繁琐。如图所示。

在这里插入图片描述

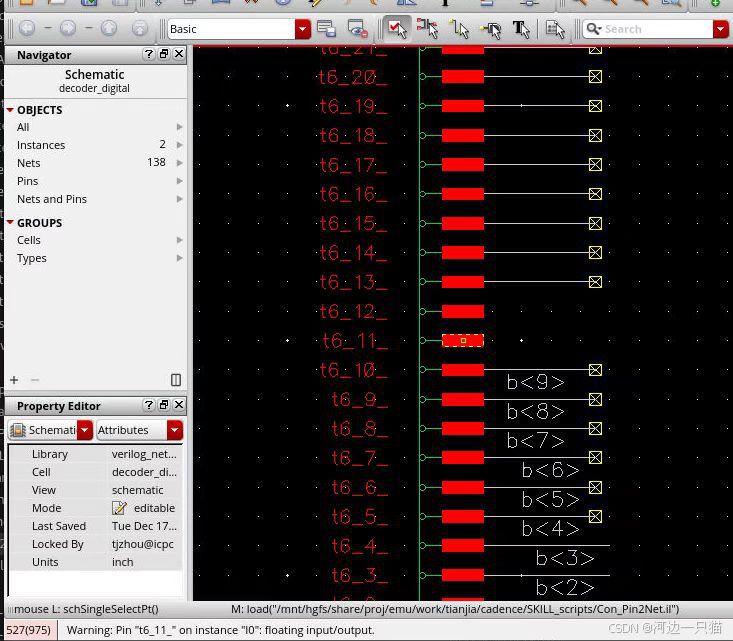

能否直接编写一个文件，可以实现读取文件后自动在原理图打上label实现器件的连接。**

在这里插入图片描述

代码如下，也实现了一个文本parse和插件按钮。

;;; This function is to read target file by line
;;; Return a 2-d list.
procedure( HLReadPin2NetTableFile( file )
	pin2NetDataInit = list()
	let( ( in_port file_line )
		in_port = infile( file )
		when( in_port
			rexCompile( "\n" );remove all \n
			while( gets( fi
