CST微波工作室学习笔记—12.同轴线仿真分析和优化设计

CST微波工作室_同轴线仿真分析和优化设计实例

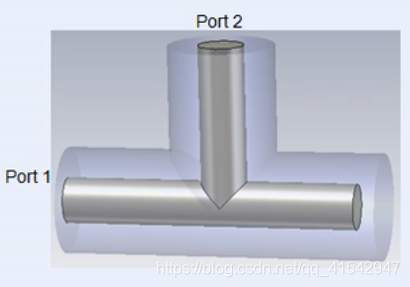

同轴线开路负载结构模型

• 外径：2mm，内径：0.86mm
• 水平支路：12mm，垂直支路：6mm
• 填充介质：空气（air）
• 初始结构：水平支路内径长度11mm


设计要求

• 找出水平支路内径的准确长度值，使得在13GHz时，端口1为开路状态

问题分析

• 在13GHz时，端口1为开路，即端口1为全反射，就是S11约为1或者S21最小
• 首先创建初始结构模型，分析模型的S11和S12性能
• 定义变量Length表示同轴线内芯长度，使用参数扫描分析给出S11和S21随变量变化的关系
• 优化设计，构造目标函数，S21最小值位于13GHz

查看最后分析结果

• 定义场监视器：工作频率—13GHz，电磁磁场
• 查看分析结果：宽频带内的S参数，13GHz处的模型内部的场分布

实例分析

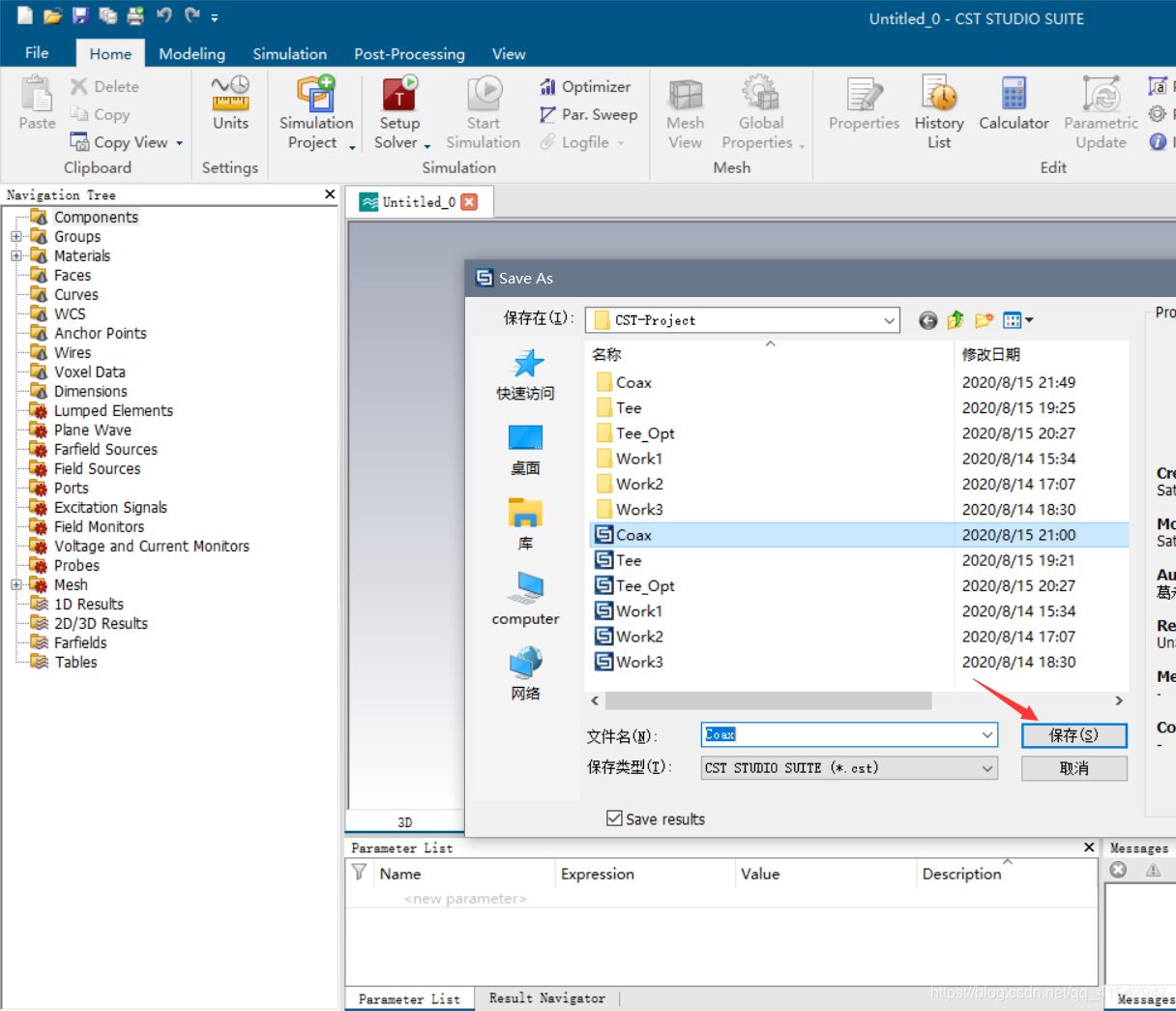

1.新建工程

2.设置工作环境

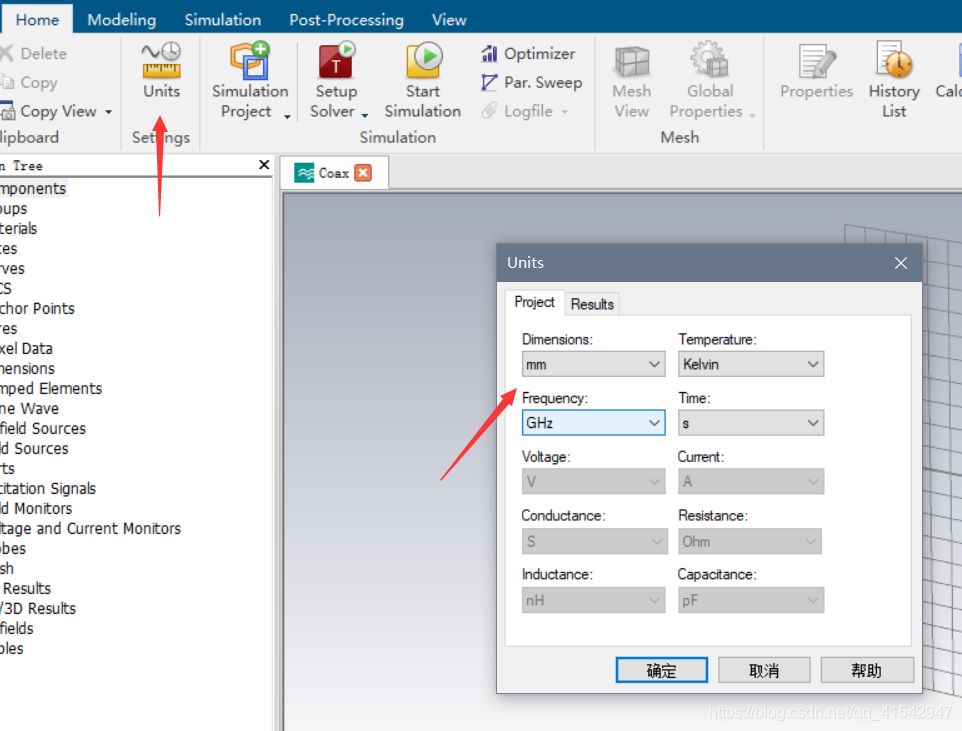

1. 设置单位

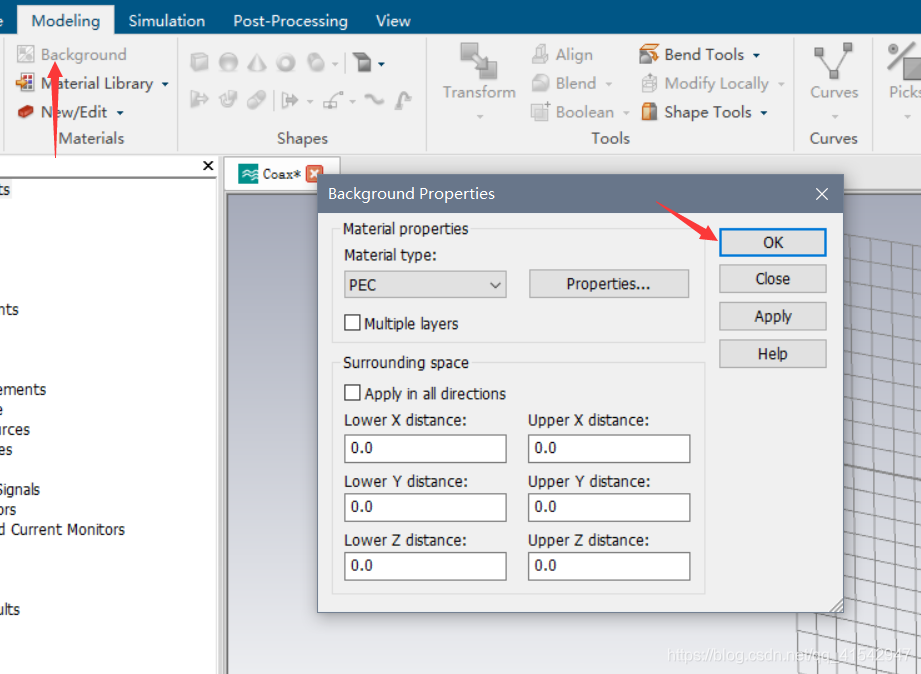

2. 设置背景材料

3.构建模型

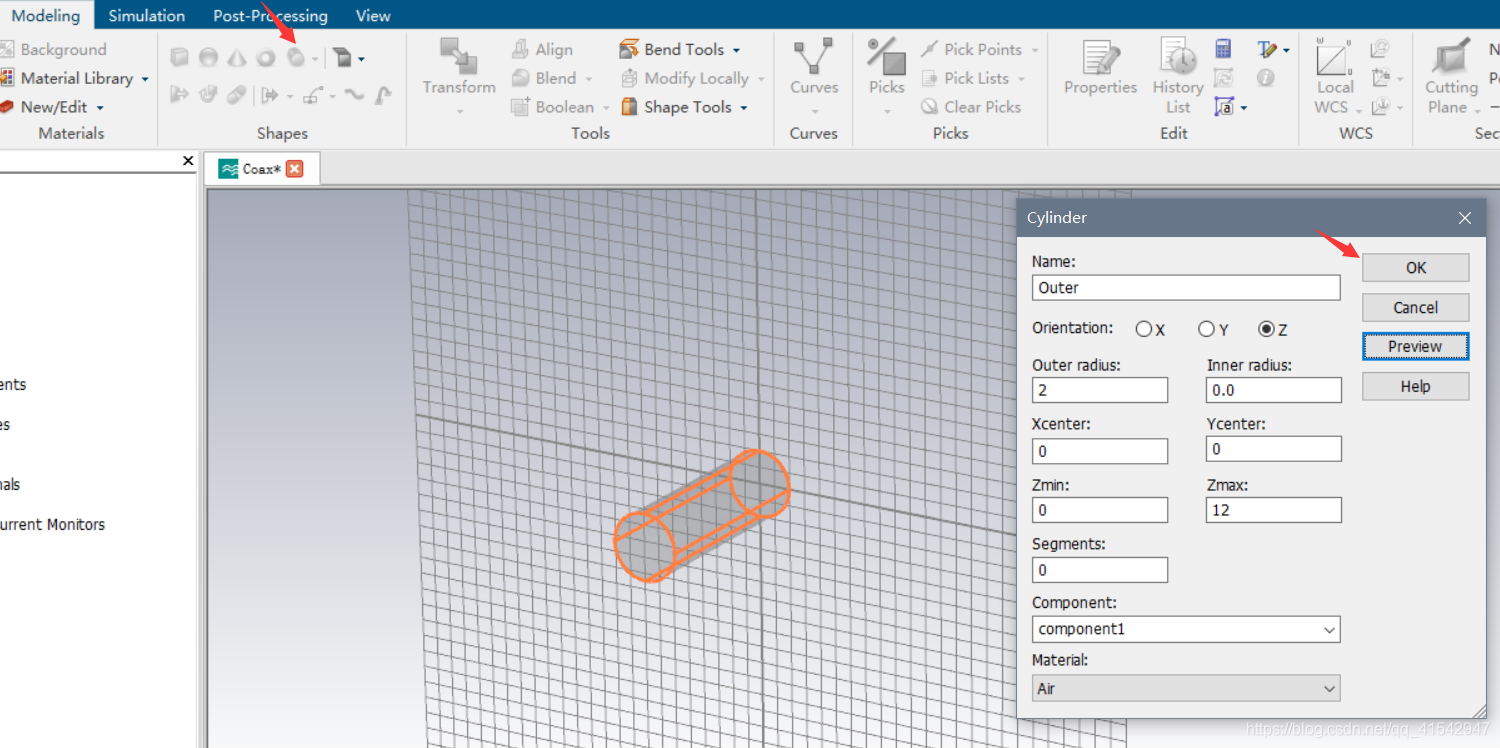

1. 创建同轴线外部结构

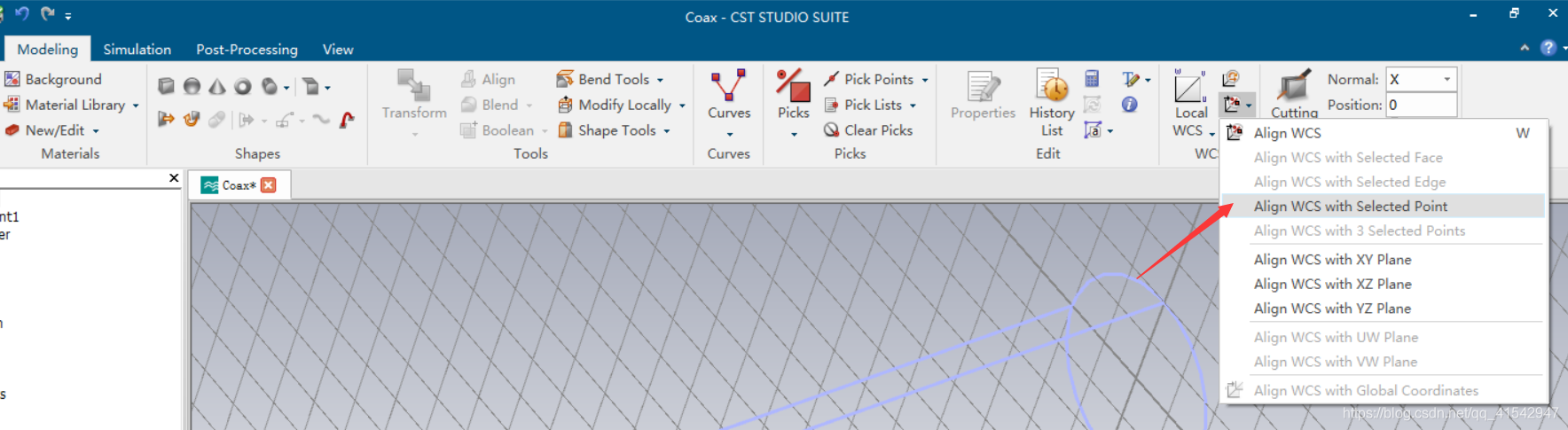

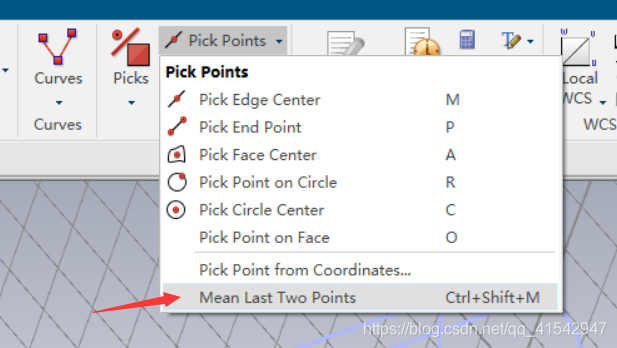

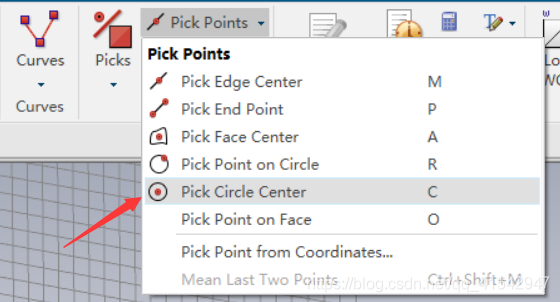

创建局部坐标来构建同轴线的垂直部分：

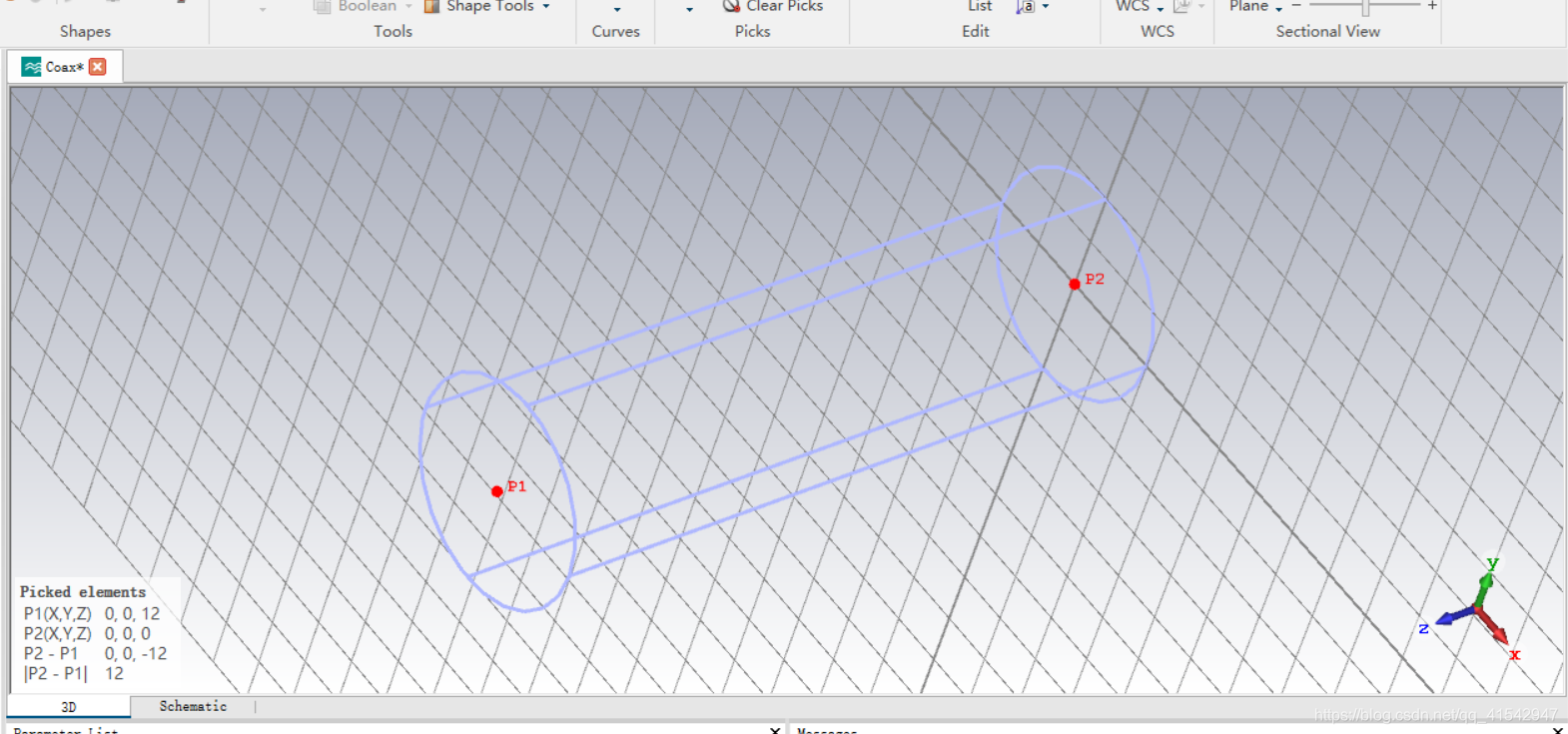

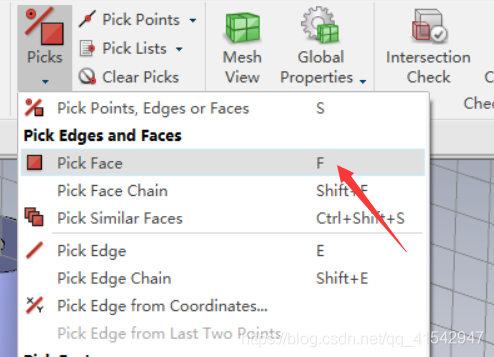

选中两个表面（Ctrl+W切换模型显示方式）：




此时就创建了一个局部坐标：

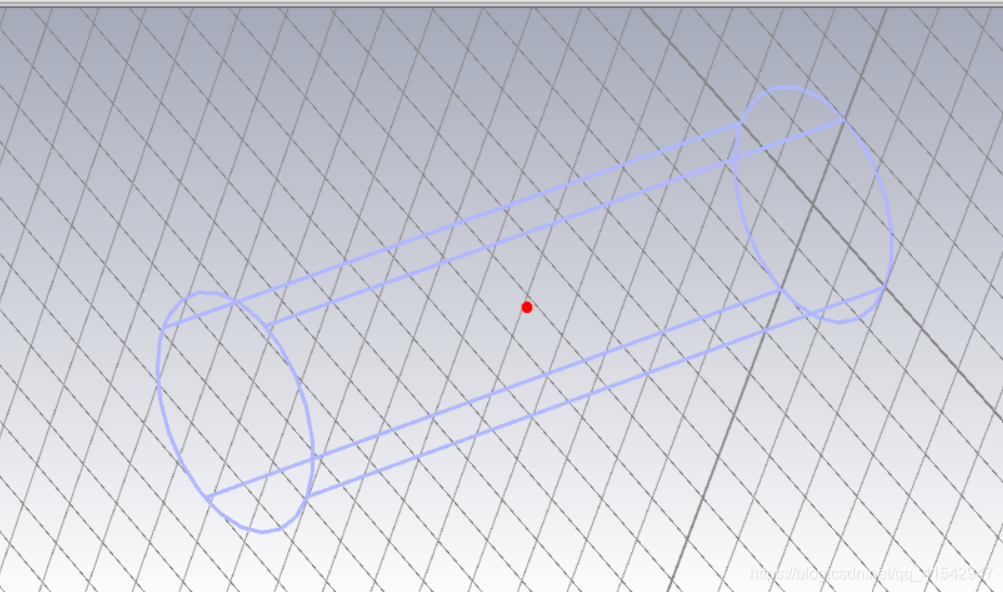

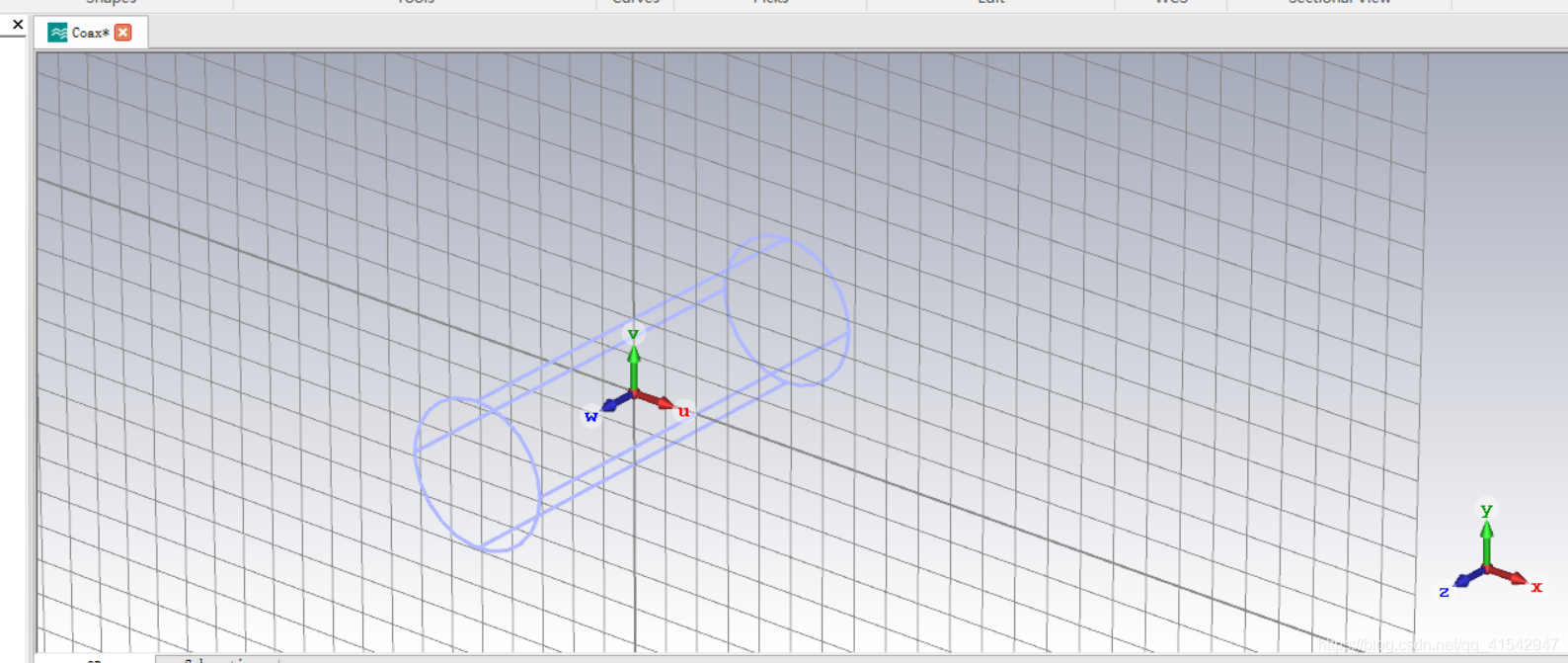

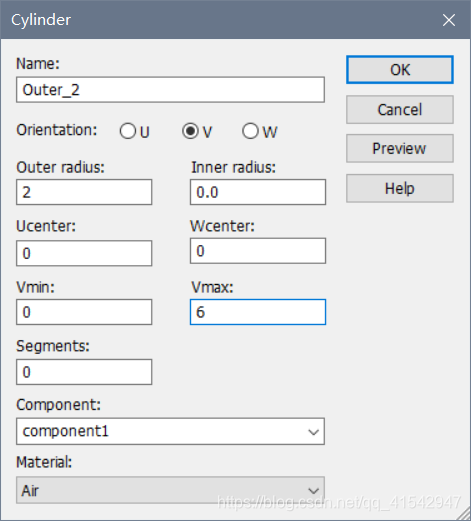

继续创建圆柱体模型：

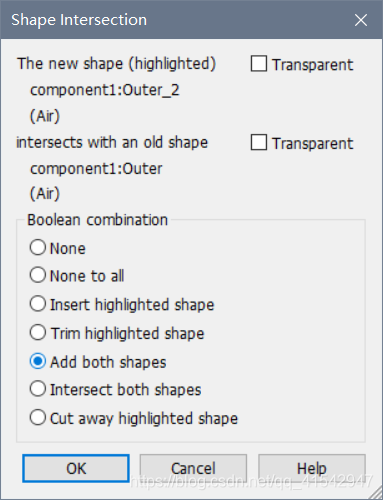

此时就创建好了同轴线的外部结构：

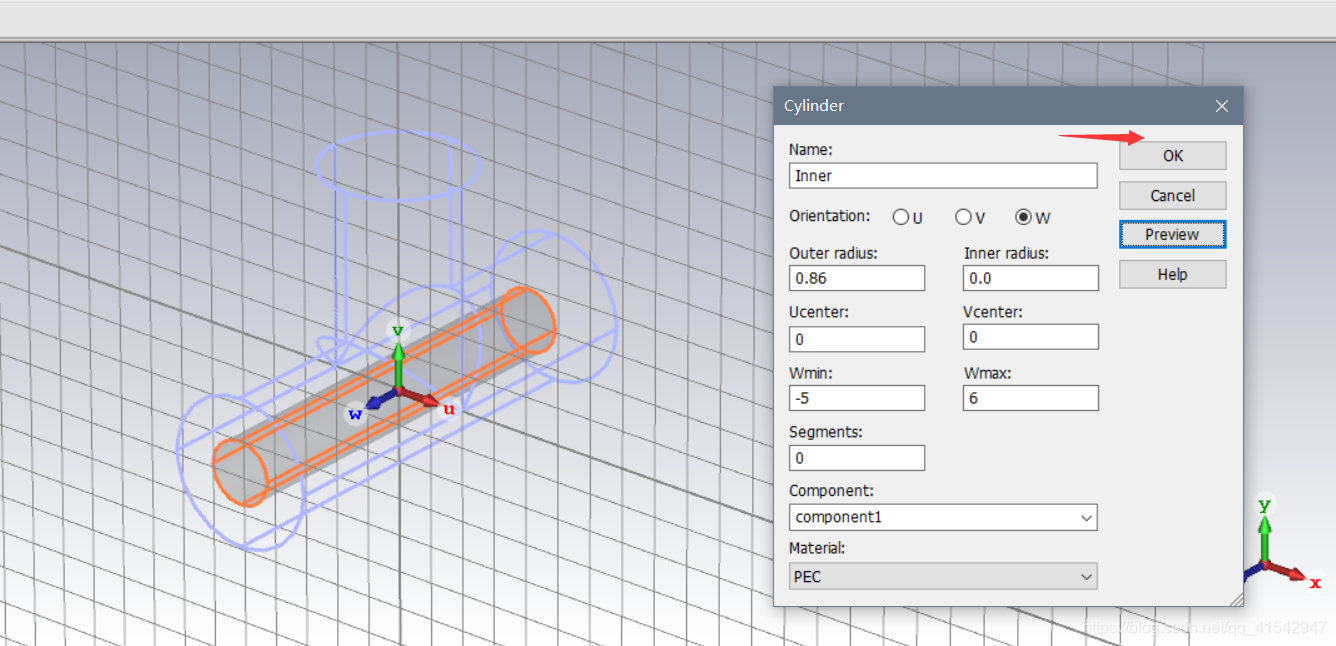

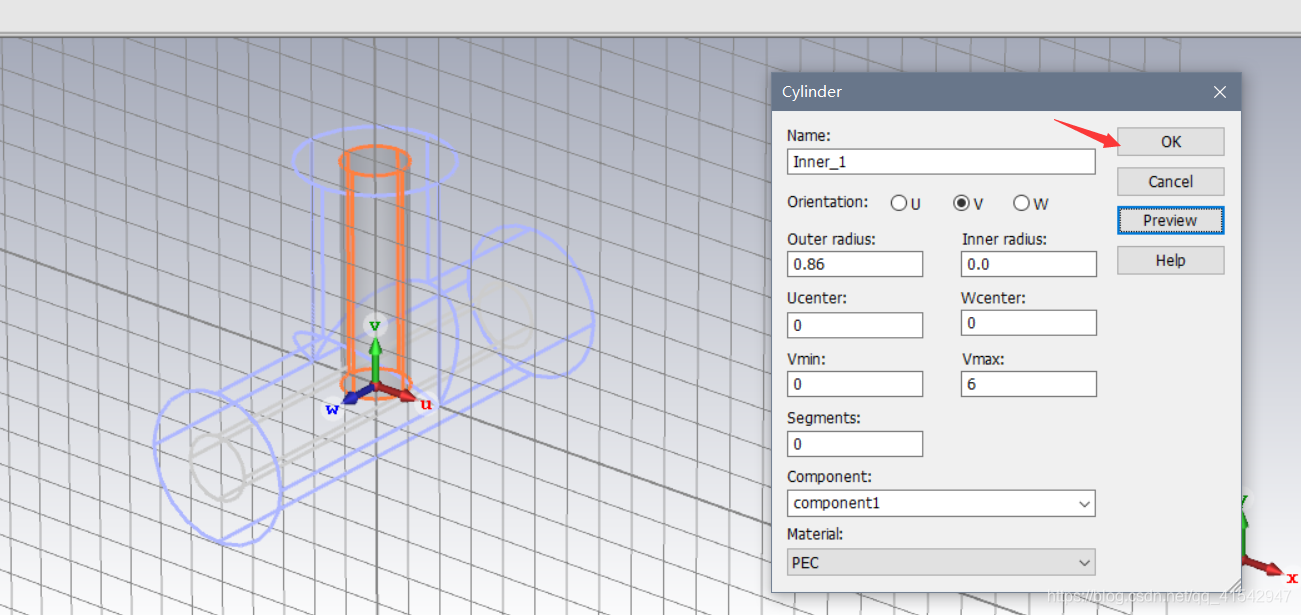

2.创建同轴线内部结构

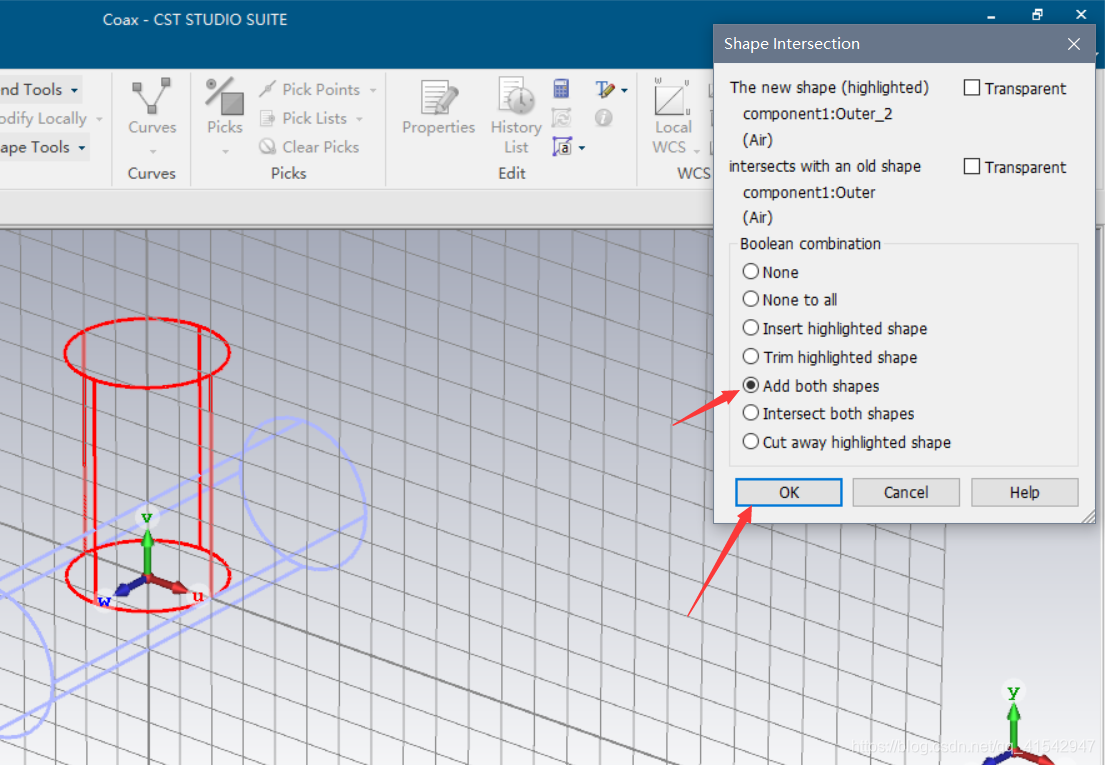

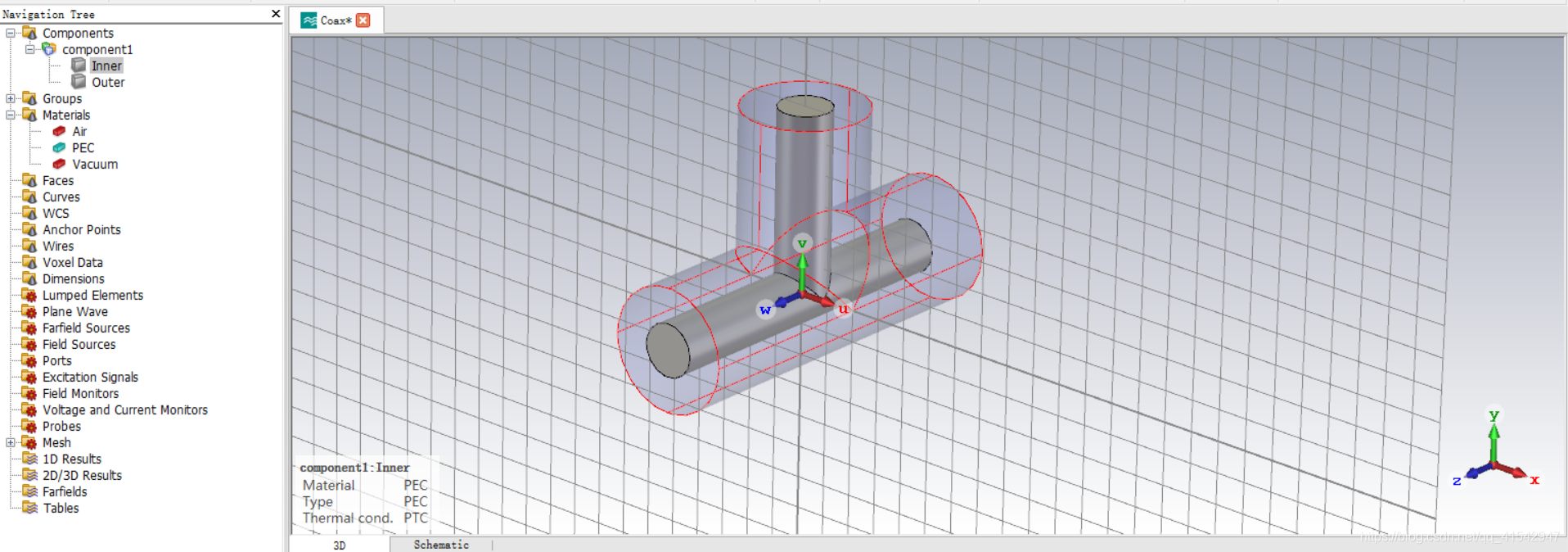

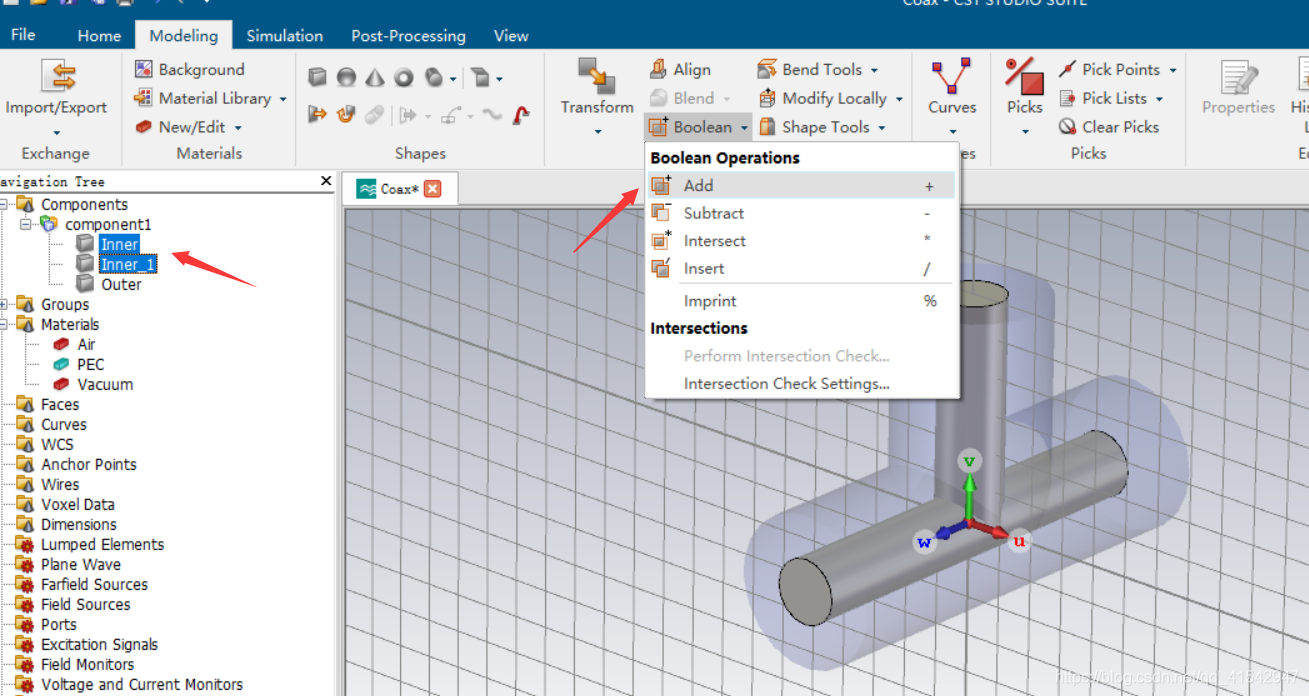

将内部结构用布尔运算中的Add合并：

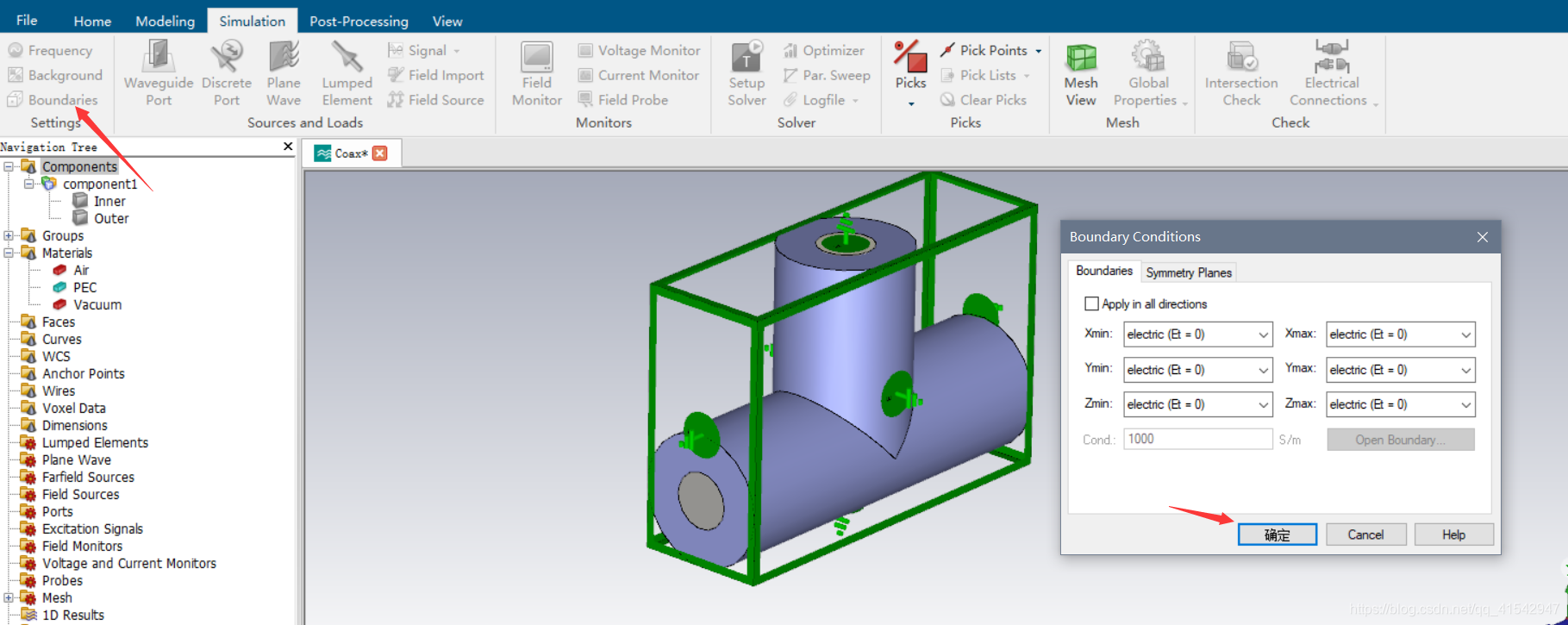

4.设置边界条件

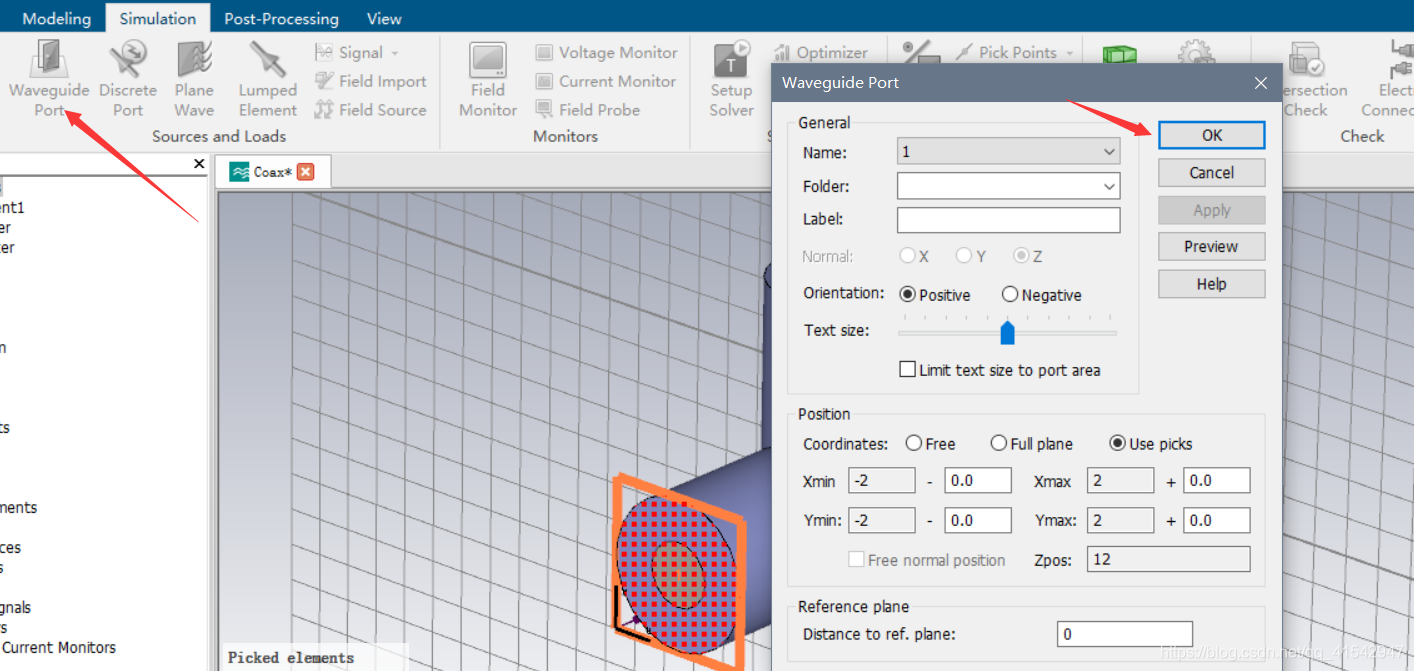

5.设置端口激励

选择默认选项就可以：

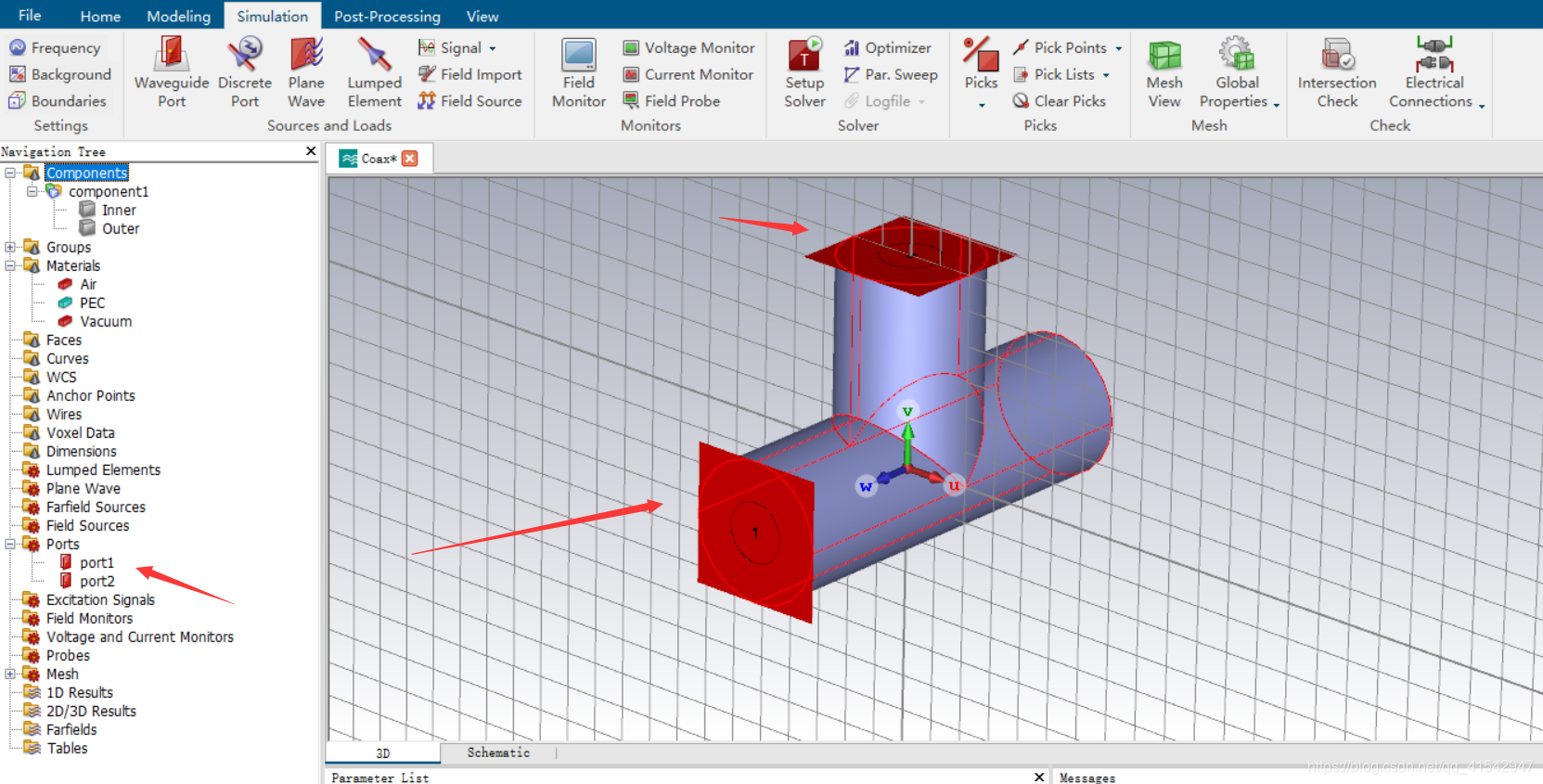

同样方法设置第二个端口激励：

6.选择求解器和频率范围

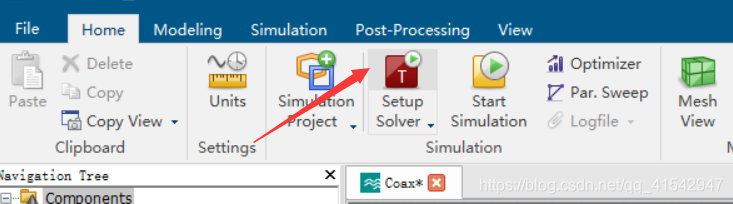

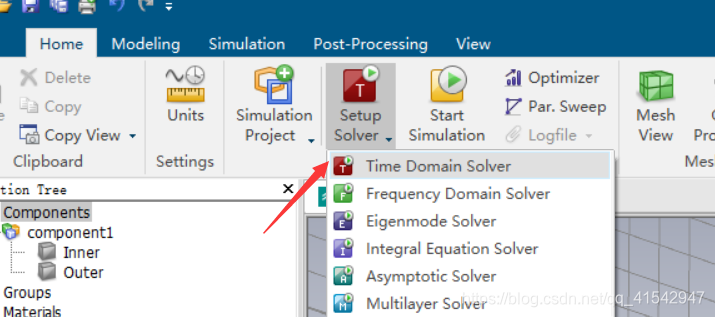

1.选择求解器

2.选择频率范围

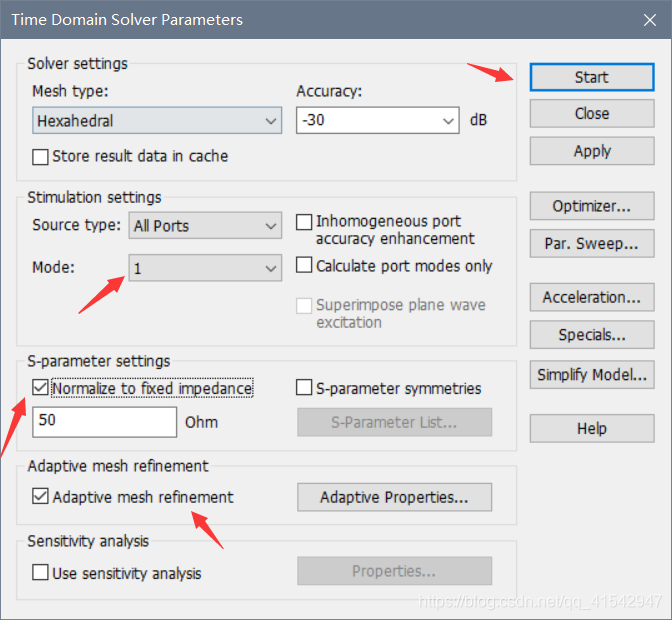

7.运行仿真设置

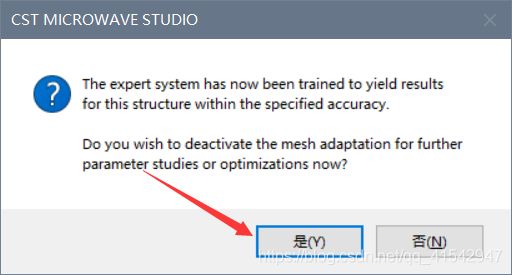

选择 是 保留细化的网格：

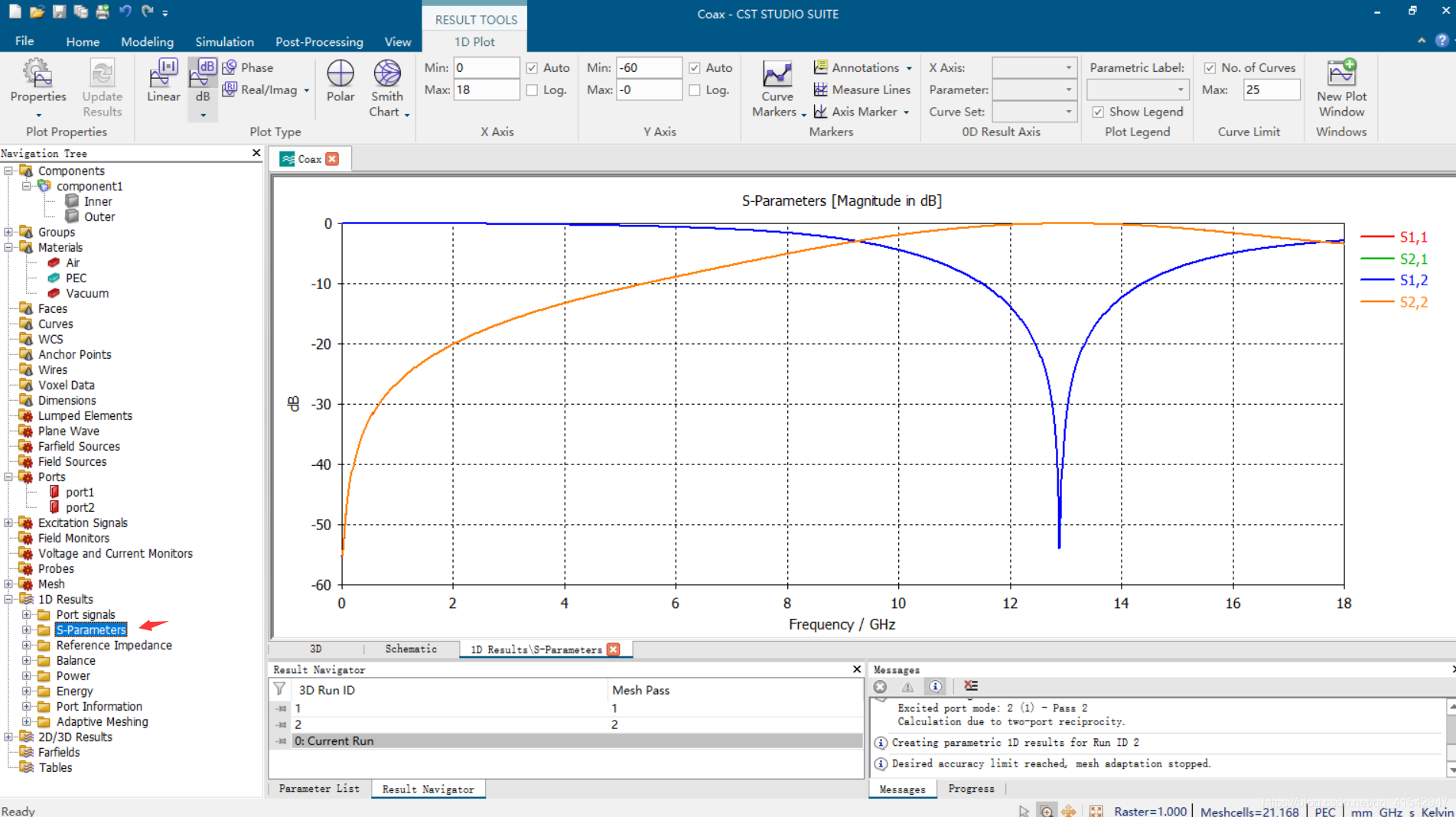

8.仿真分析

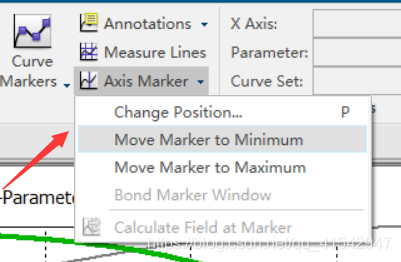

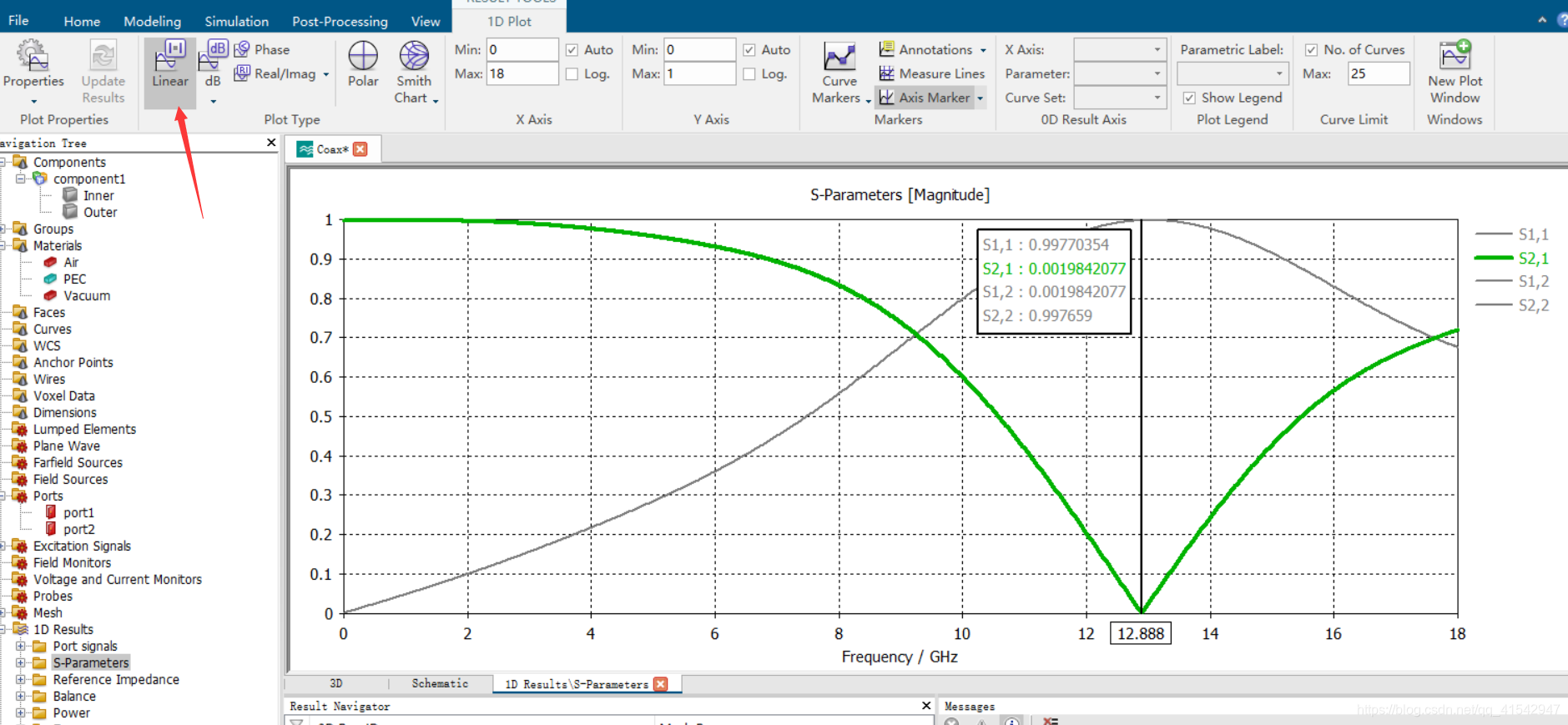

选中S1,2曲线：

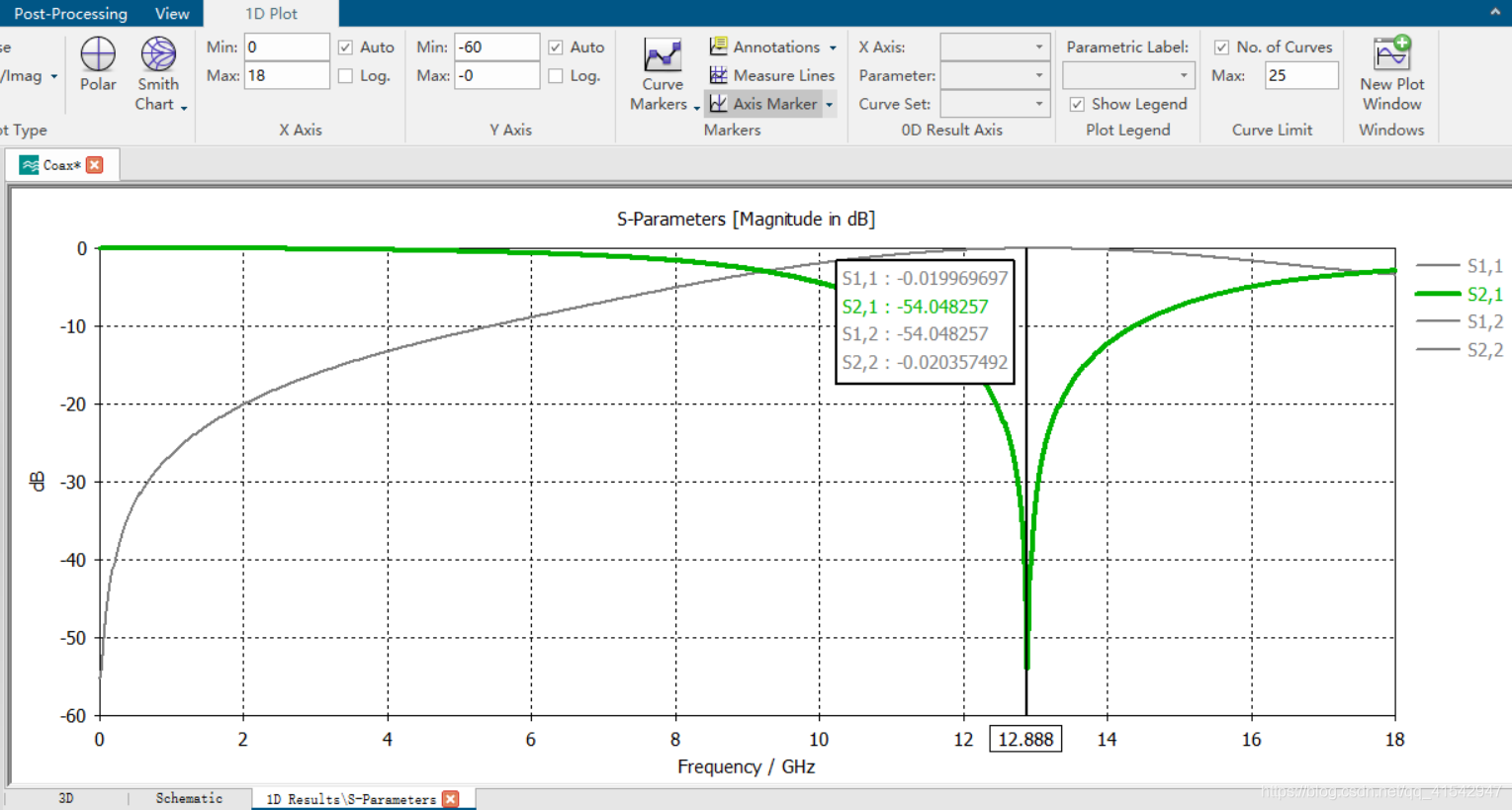

此时发现频率在12.888GHz时负载开路，与13GHz有一定误差，因此要优化设计：

9.参数扫描分析

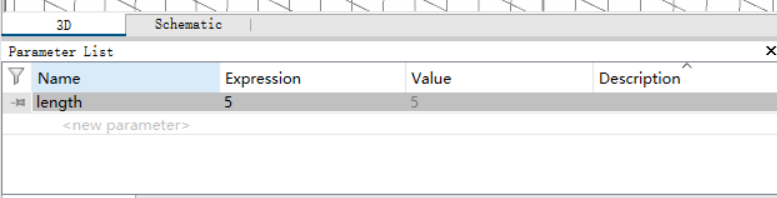

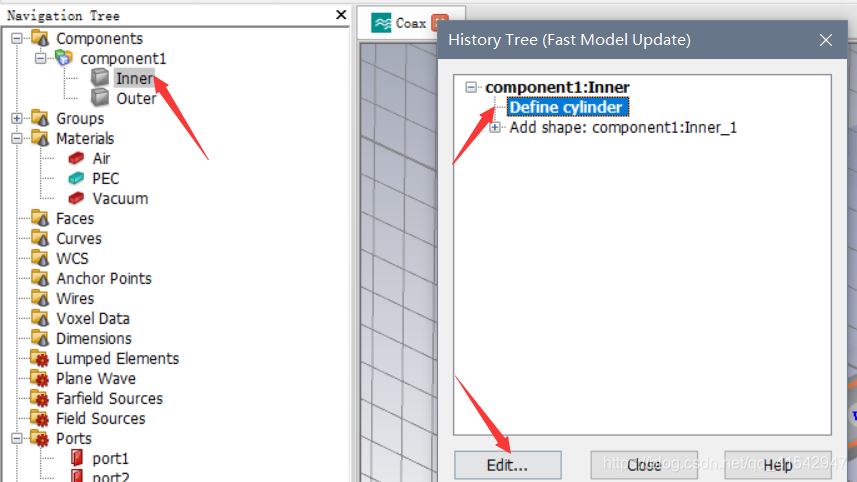

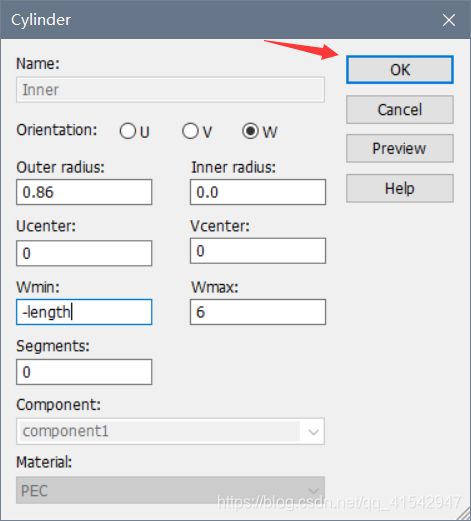

1.定义参数变量

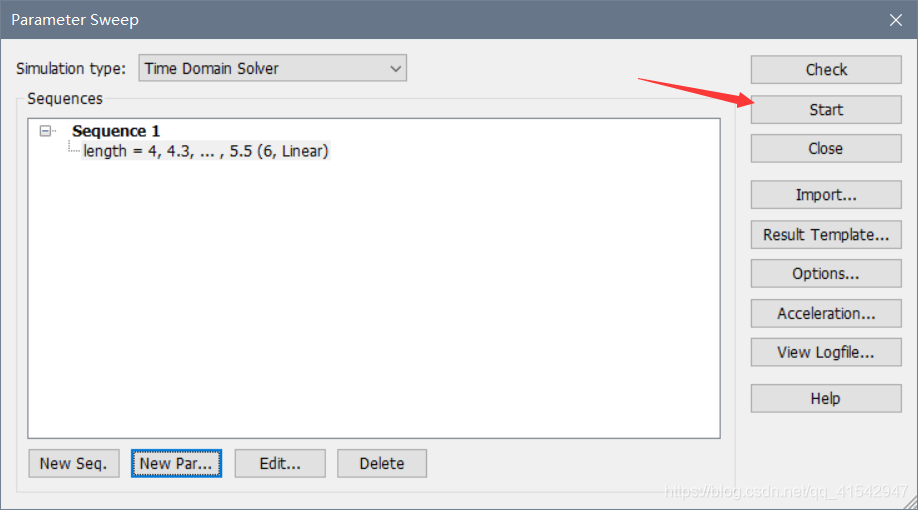

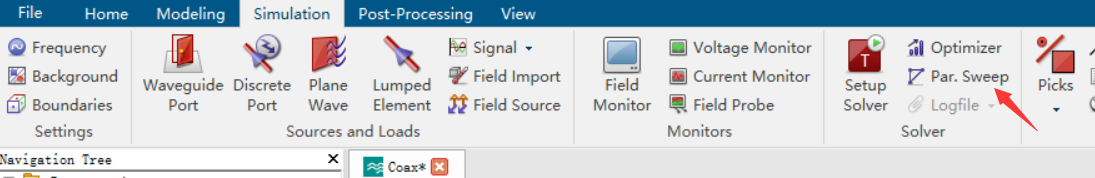

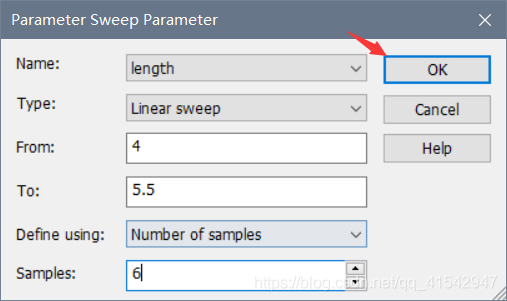

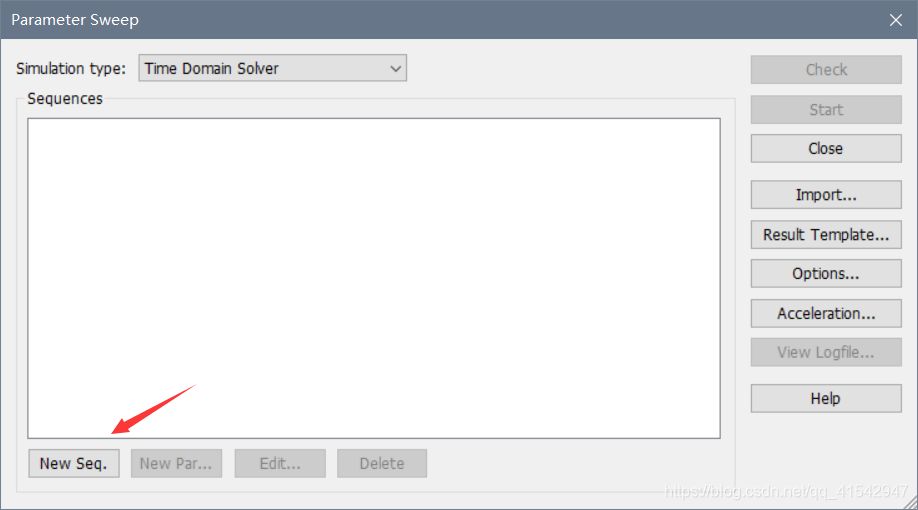

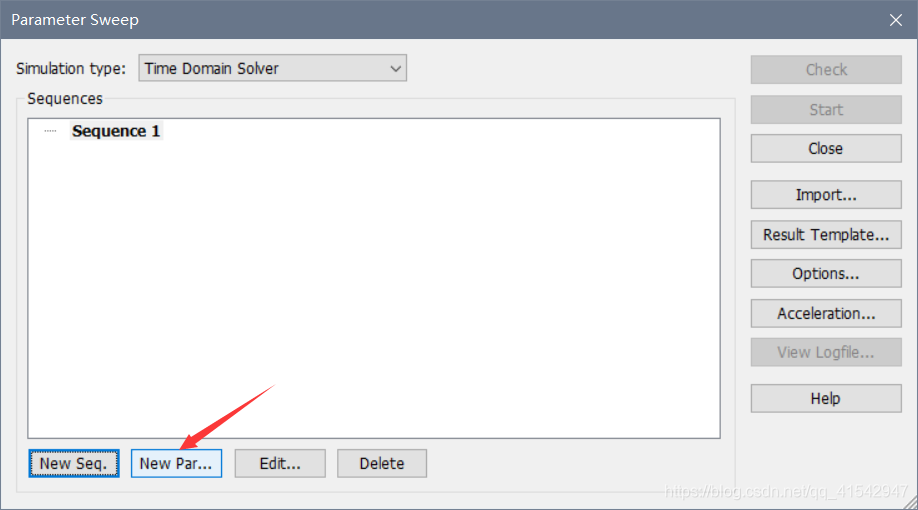

2.参数扫描分析设置





3.S参数分析

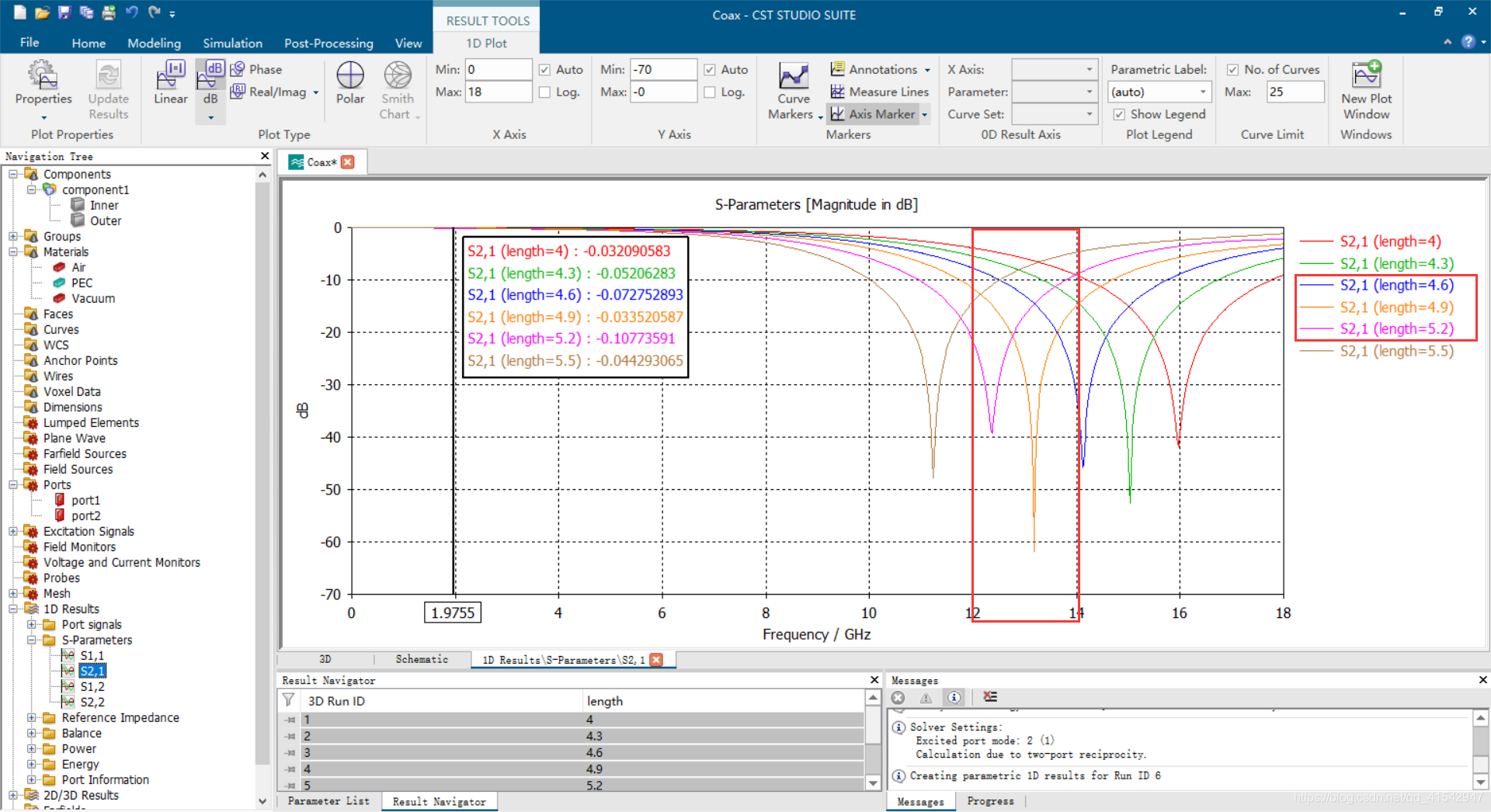

可见在长度为4.6 ~ 5.2间，13GHz处有最小点：

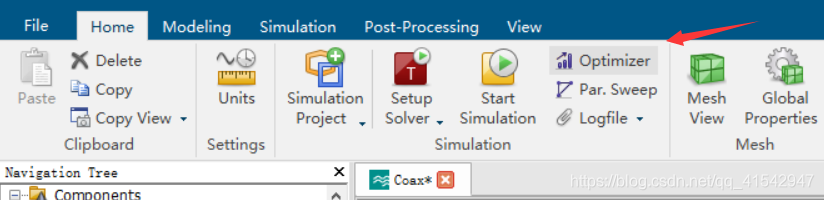

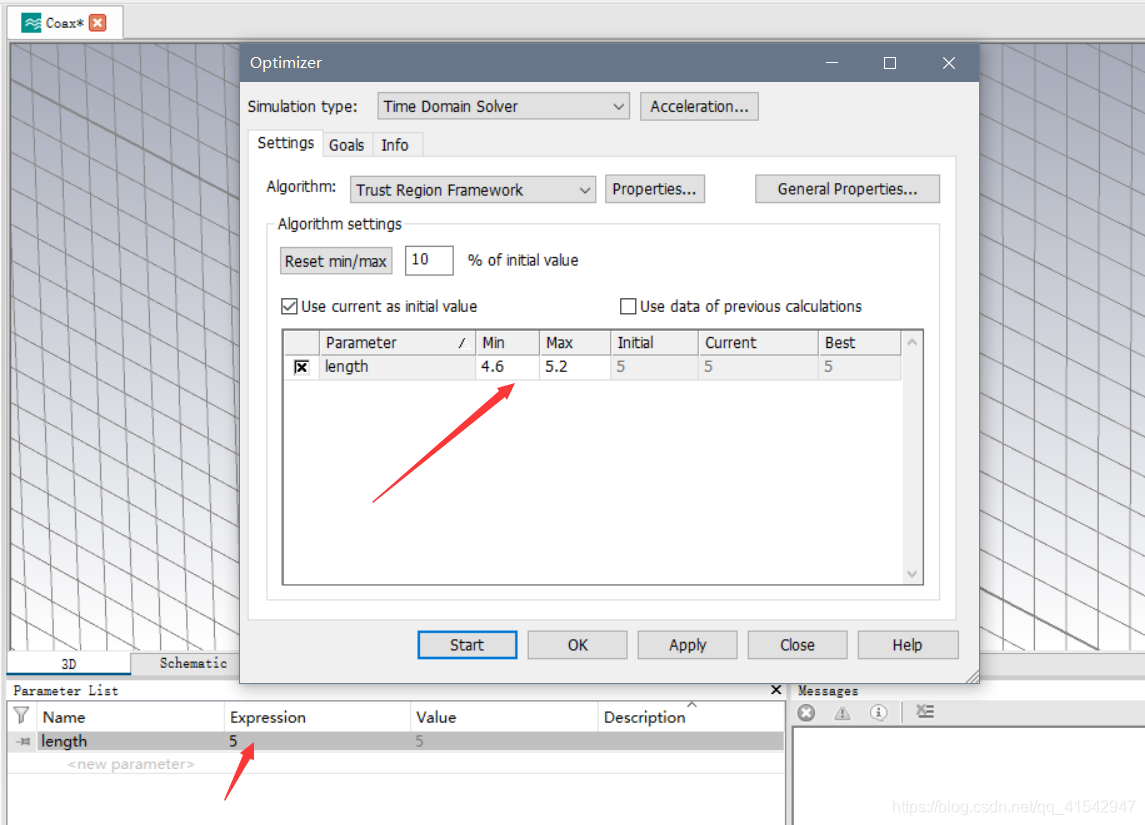

10.优化设计

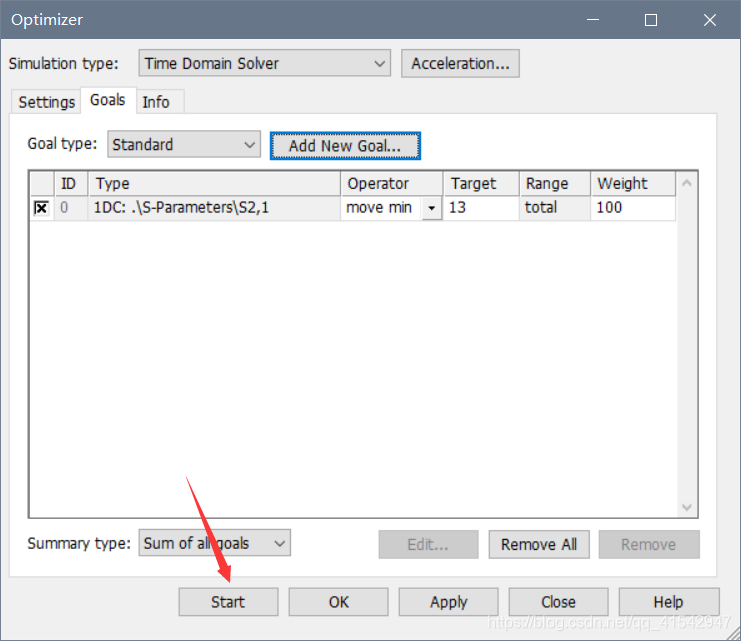

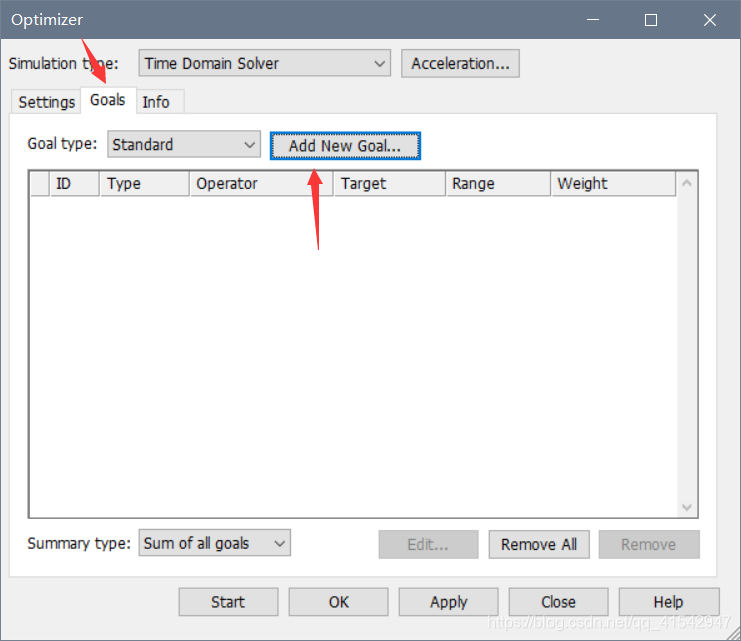

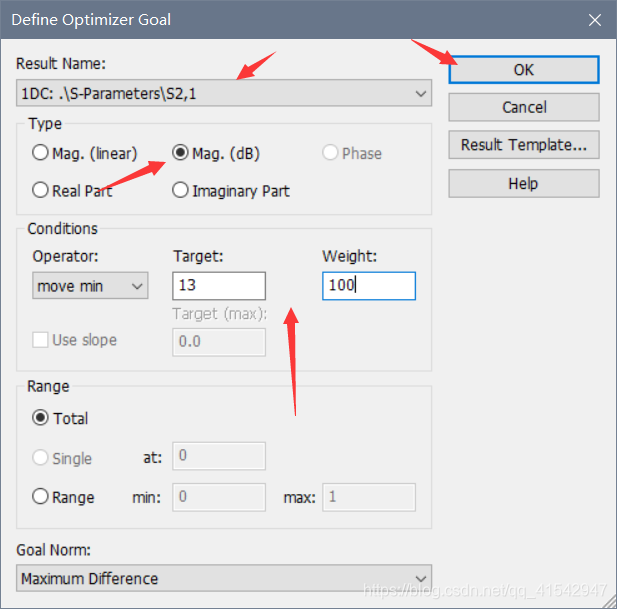

1.构造目标函数



Weight不影响仿真结果，可以任意设置：

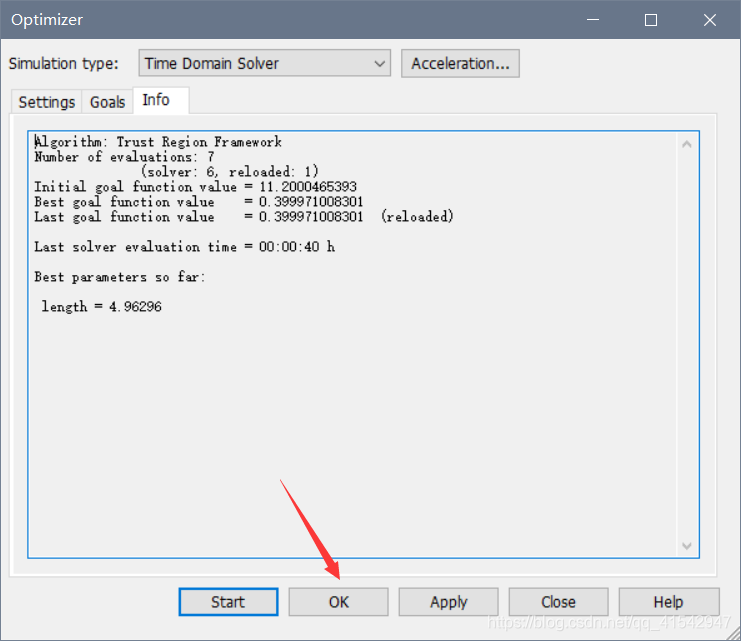

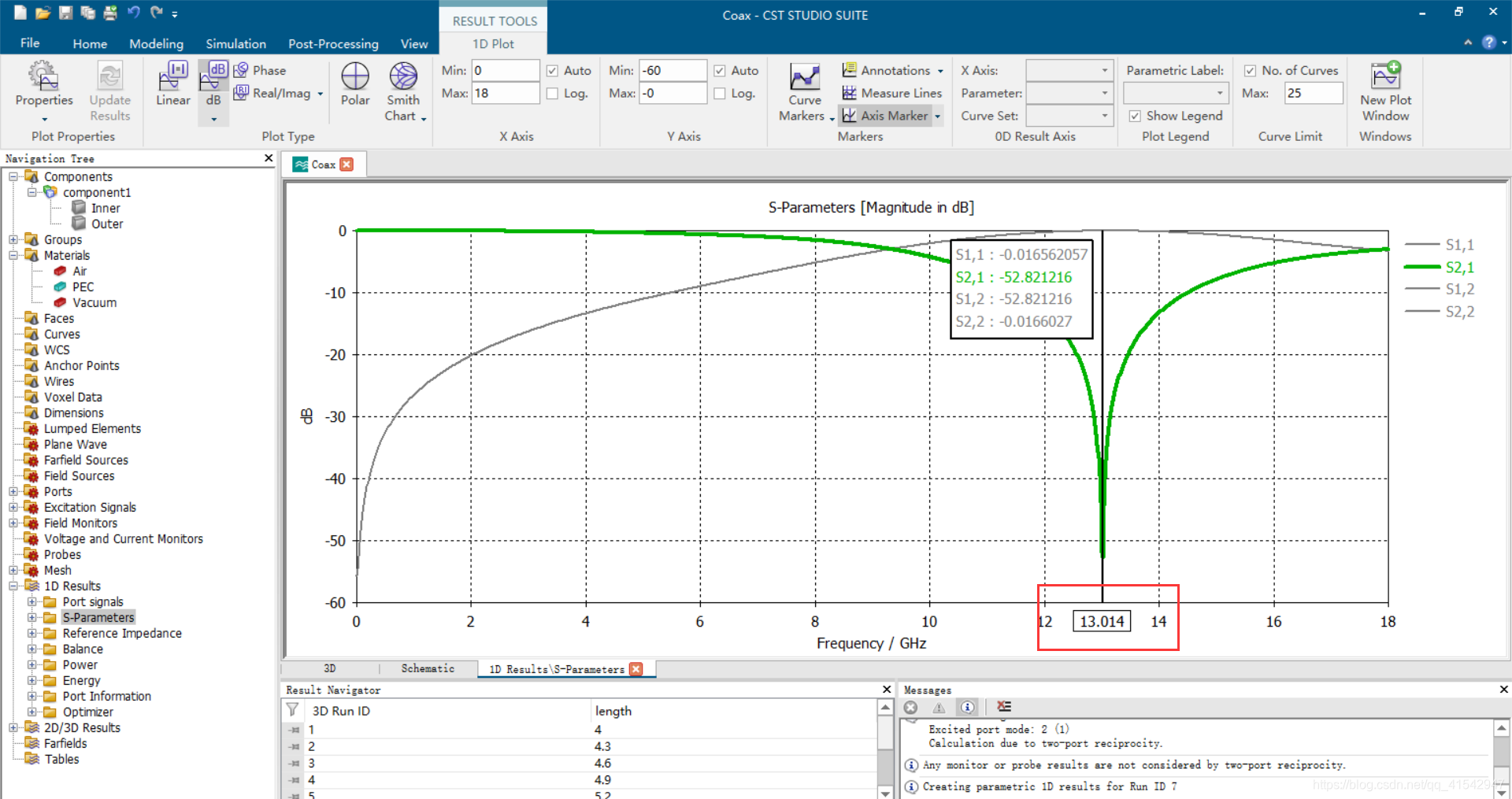

大概一分钟左右仿真结束，可见 length = 4.96296 时近似满足13GHz频点处负载为开路：

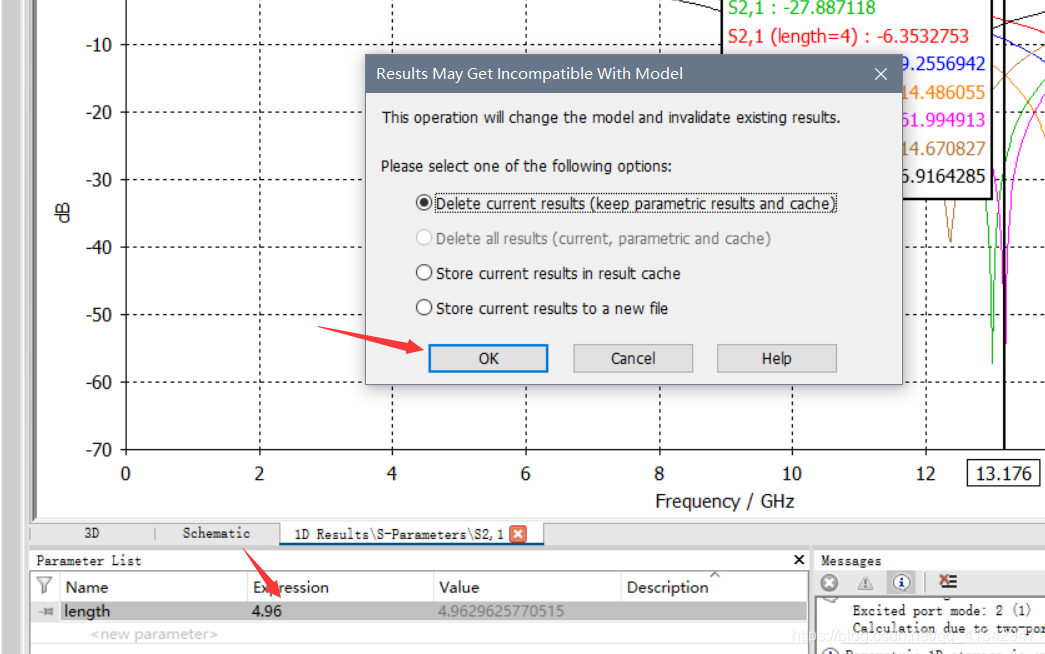

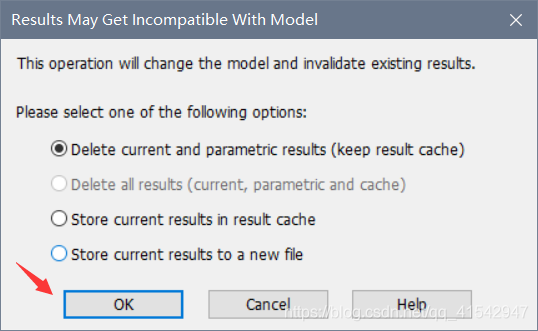

这里将 length 变量改为 4.96，更新模型（F7）即可：

11.器件在13GHz频点处的场分布

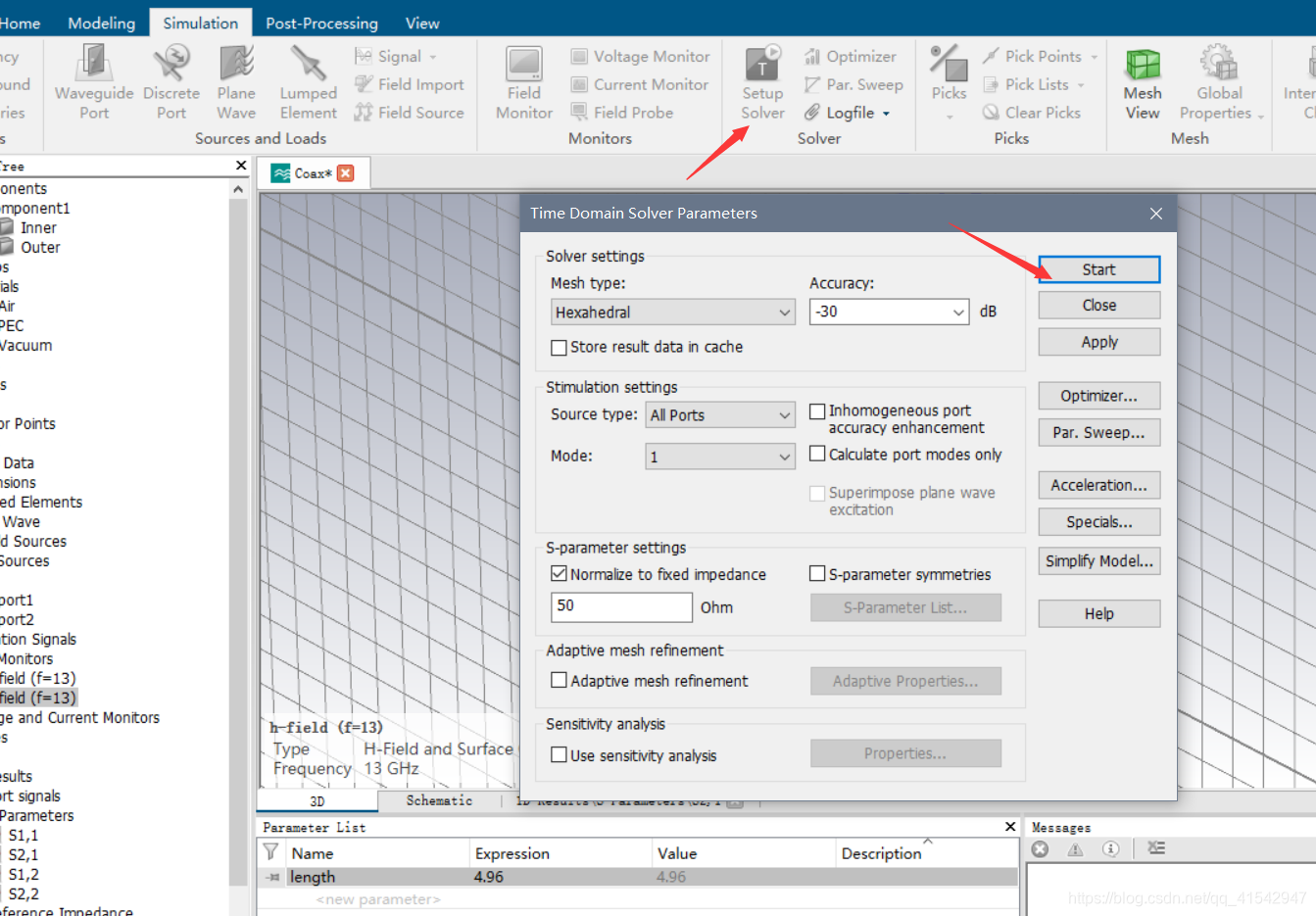

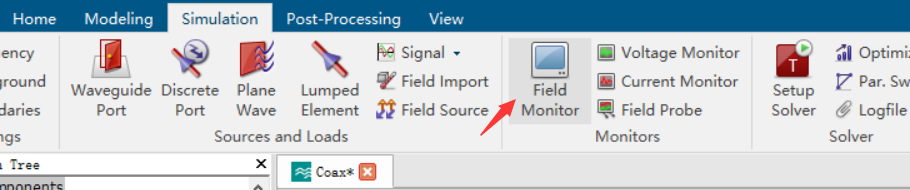

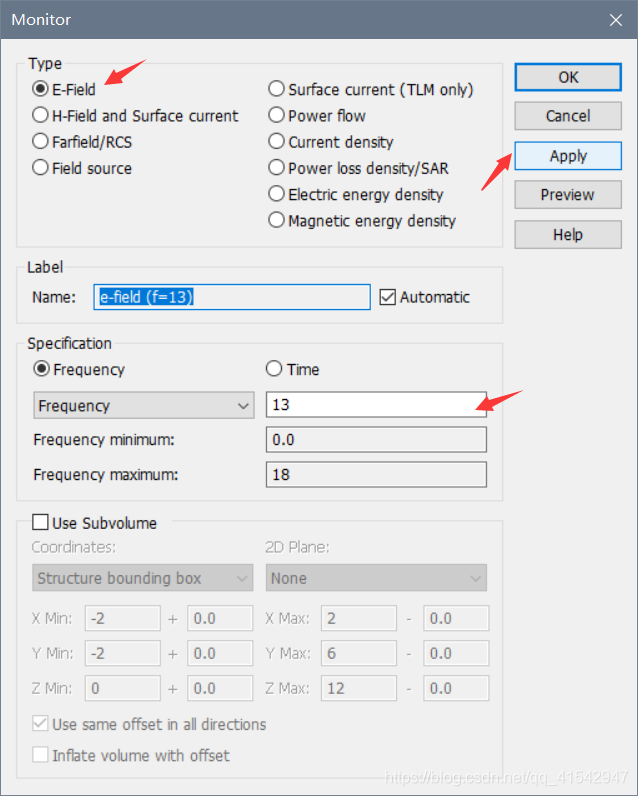

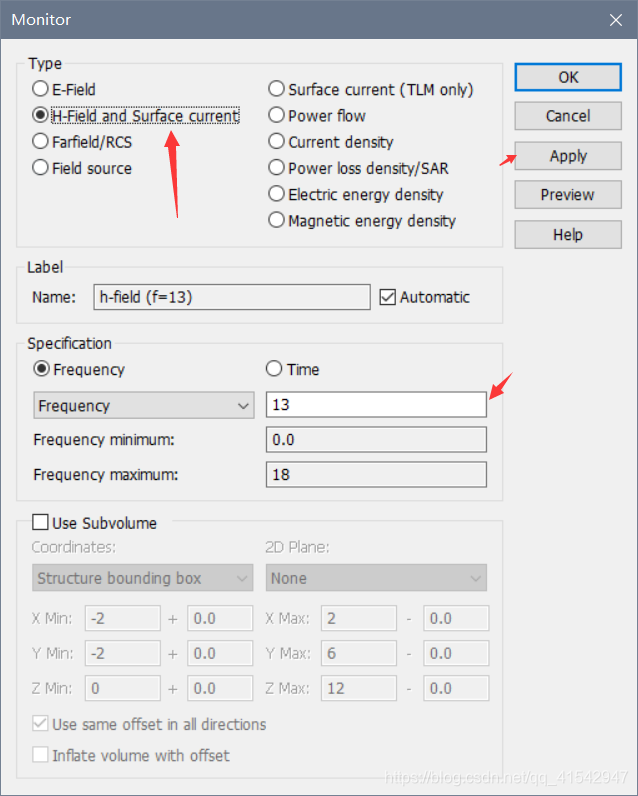

1.定义场监视器



2.仿真分析

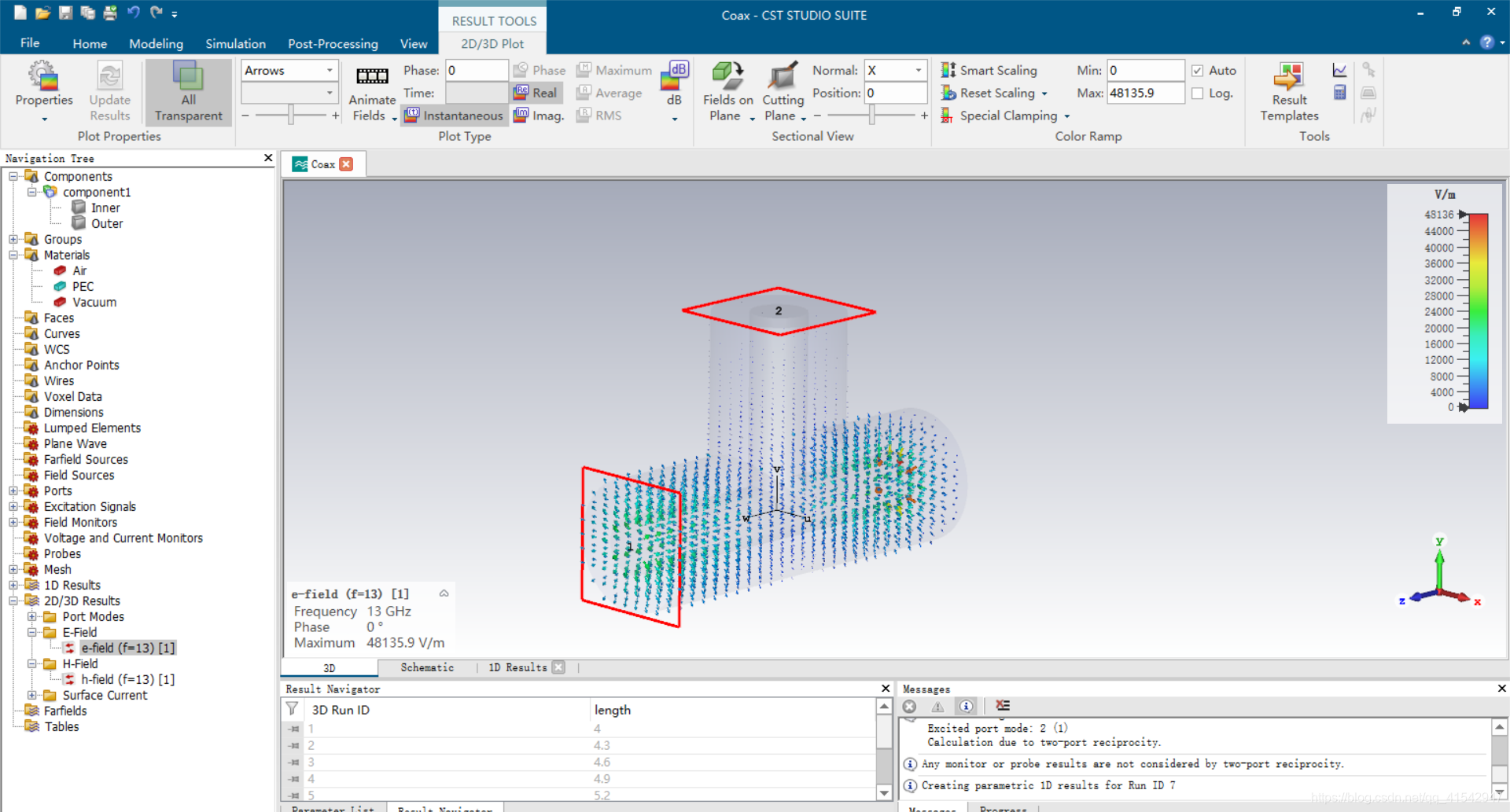

电场分布：

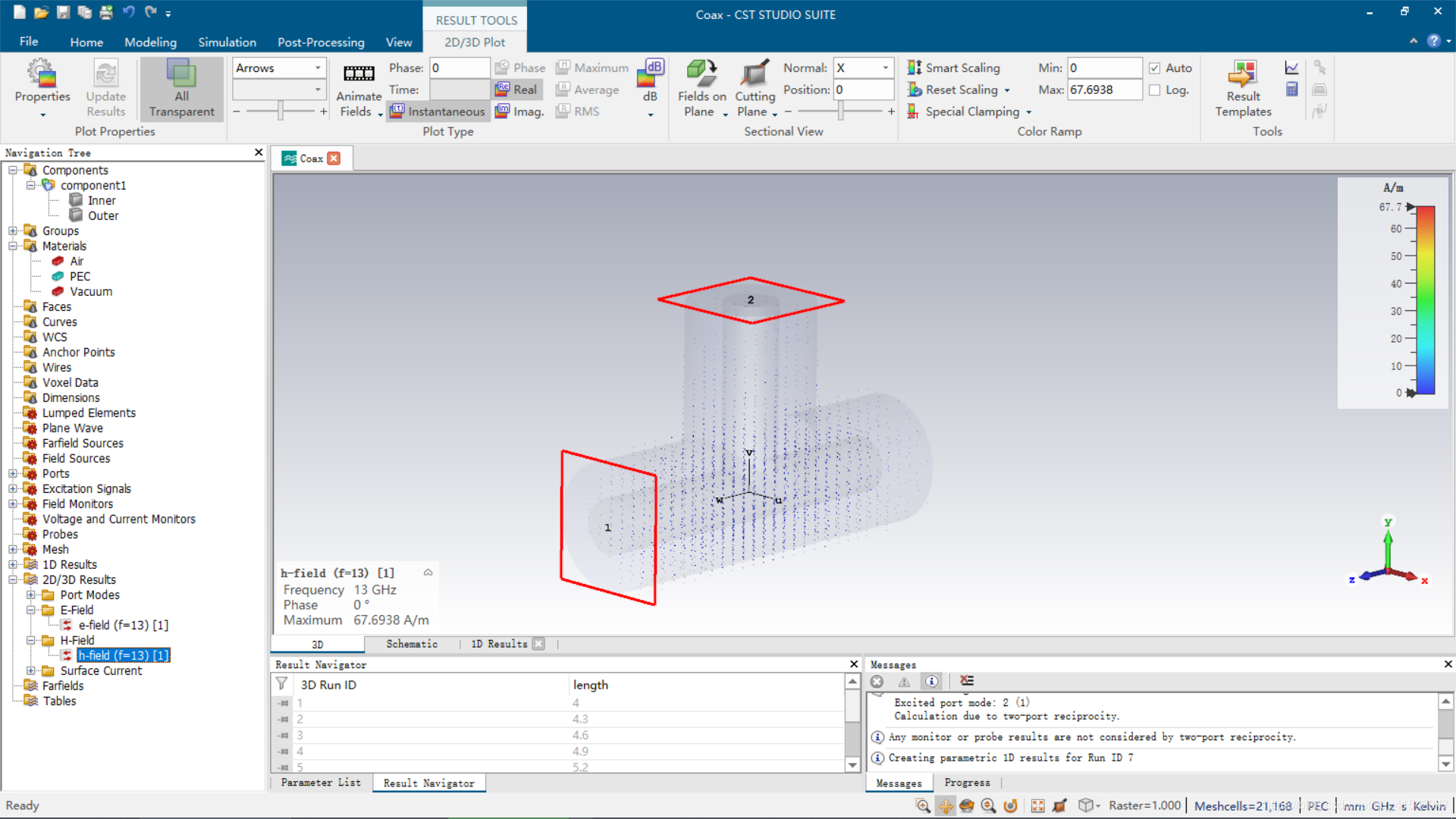

磁场分布：

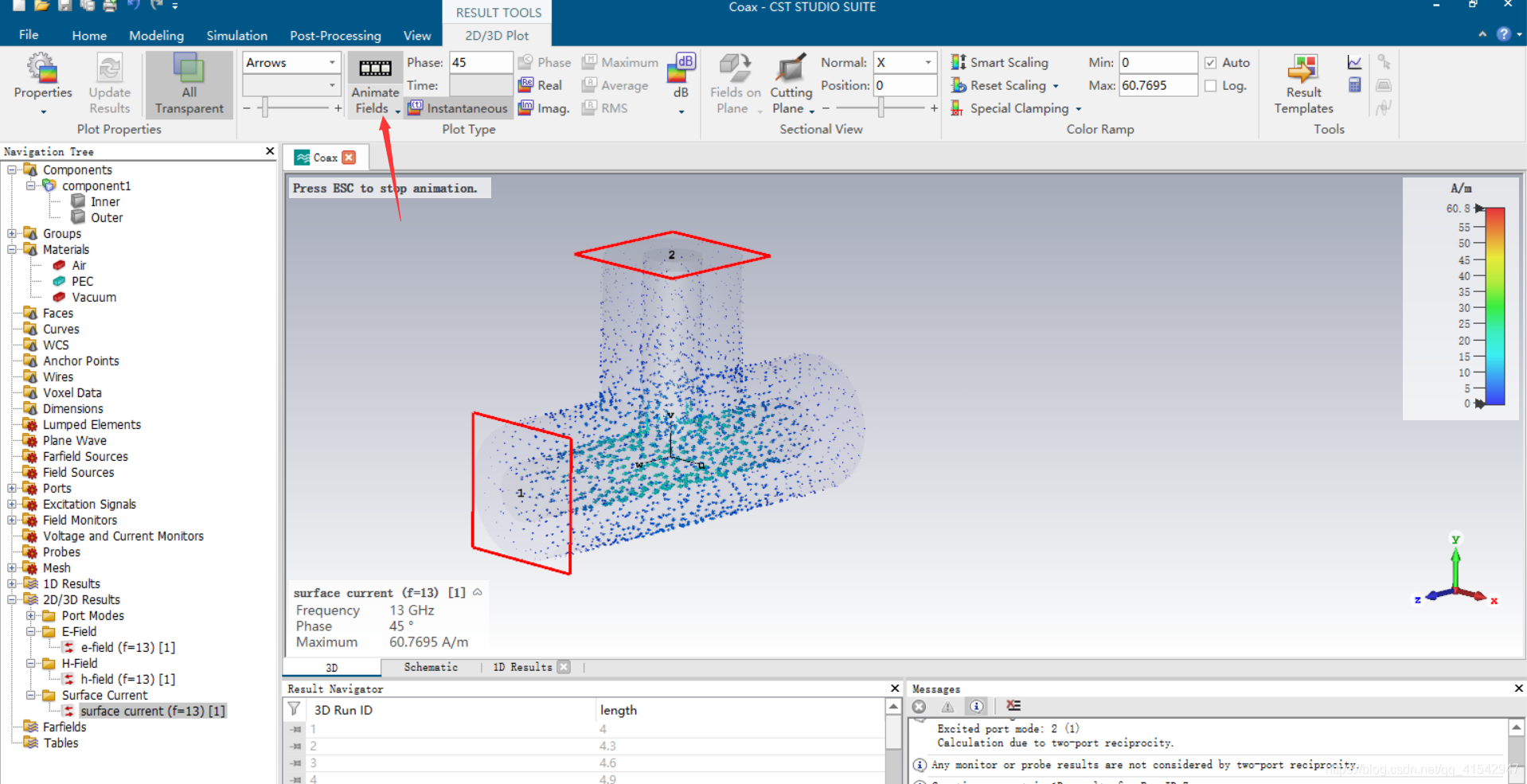

可以查看动态分布的表面电流：
