SpringCloud + flink+hadoop 物联网架构

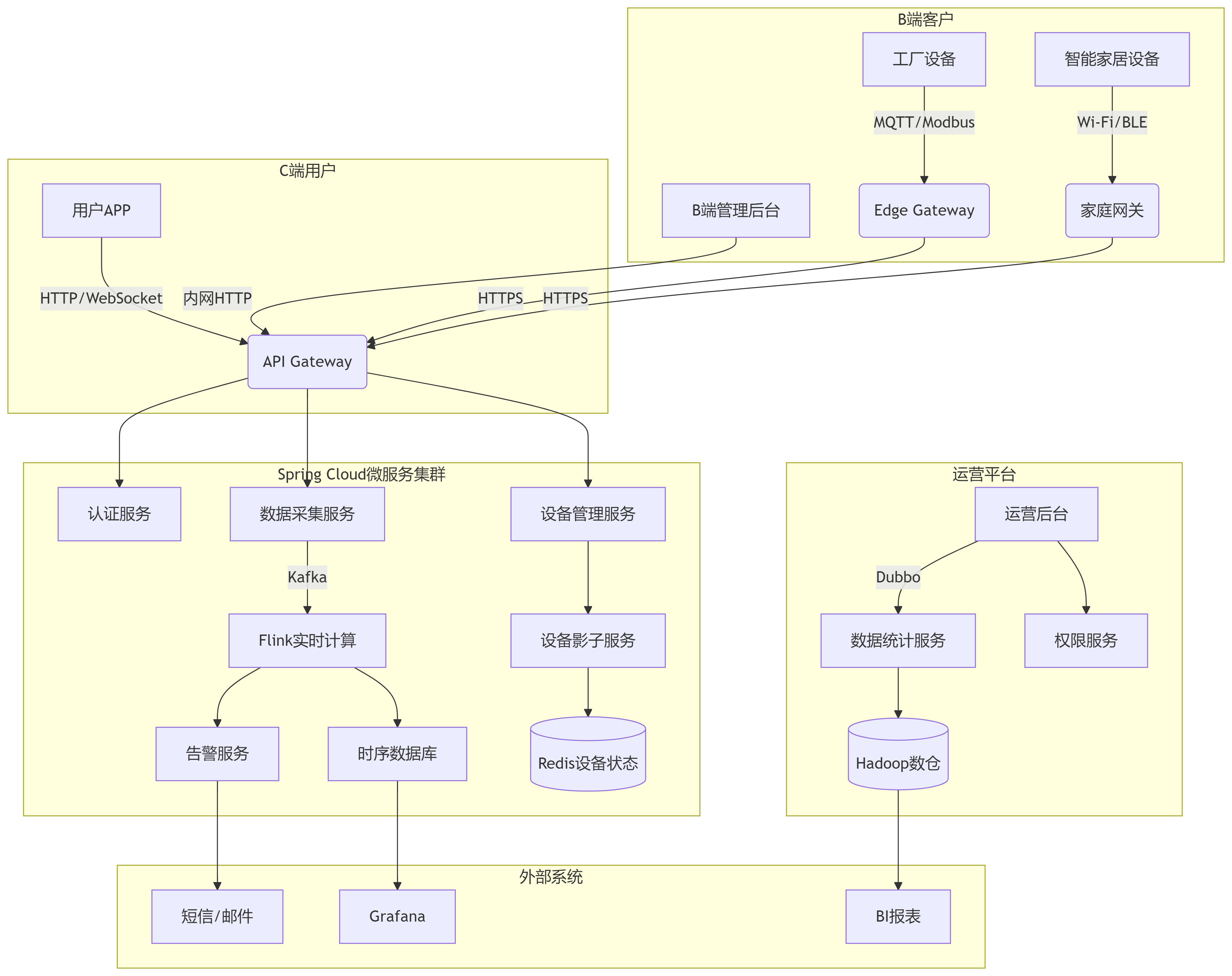

物联网（IoT）系统架构图，涵盖 C端APP、B端云平台、运营平台、工厂设备、智能家居设备 的多层级设计

2. 模块详细说明

（1）设备层

设备类型	连接方式	协议适配	网关模块
工厂设备	有线/4G	MQTT/Modbus/OPC UA	Edge Gateway（Spring Cloud Gateway + 协议解析）
智能家居设备	Wi-Fi/BLE/Zigbee	CoAP/自定义协议	家庭网关（OpenWRT + 协议转换）

（2）微服务层

服务名称	技术实现	核心功能
认证服务	Spring Security + JWT	多角色鉴权（C端用户/B端客户/运营人员）
设备影子服务	Spring State Machine	维护设备状态（如"空调-设定温度26℃"），解决设备与云端状态不一致问题
数据统计服务	Spring Batch + Flink SQL	离线统计（Hadoop） + 实时分析（Flink）
规则引擎服务	Drools + Flink CEP	动态配置告警规则（如"工厂温度连续5分钟>50℃ → 触发工单"）

（3）运营平台

功能模块	技术栈	说明
租户管理	RBAC模型	支持B端客户的多级子账户（如工厂管理员、维修员）
设备生命周期管理	Activiti工作流	设备激活/报废审批流程
数据大屏	ECharts + WebSocket	实时展示全局设备在线率、告警分布等

3. 关键交互流程

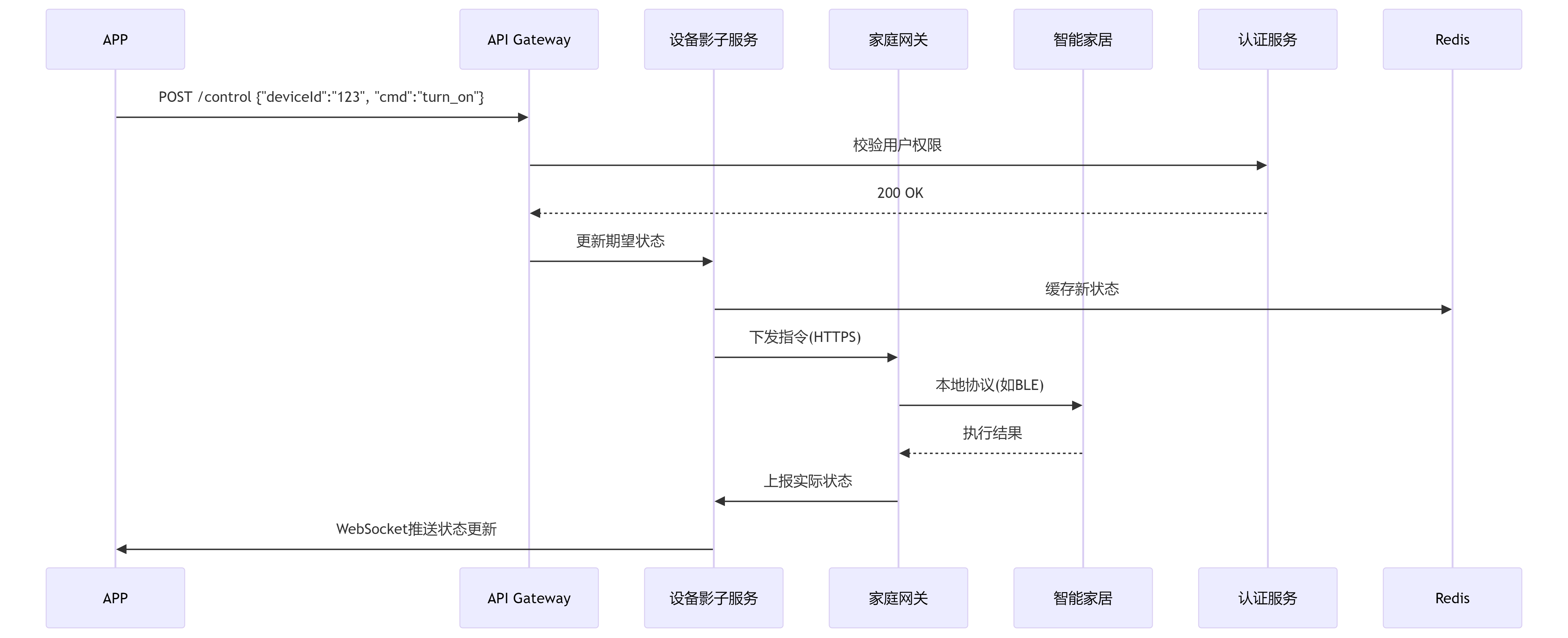

场景1：用户APP控制智能家居

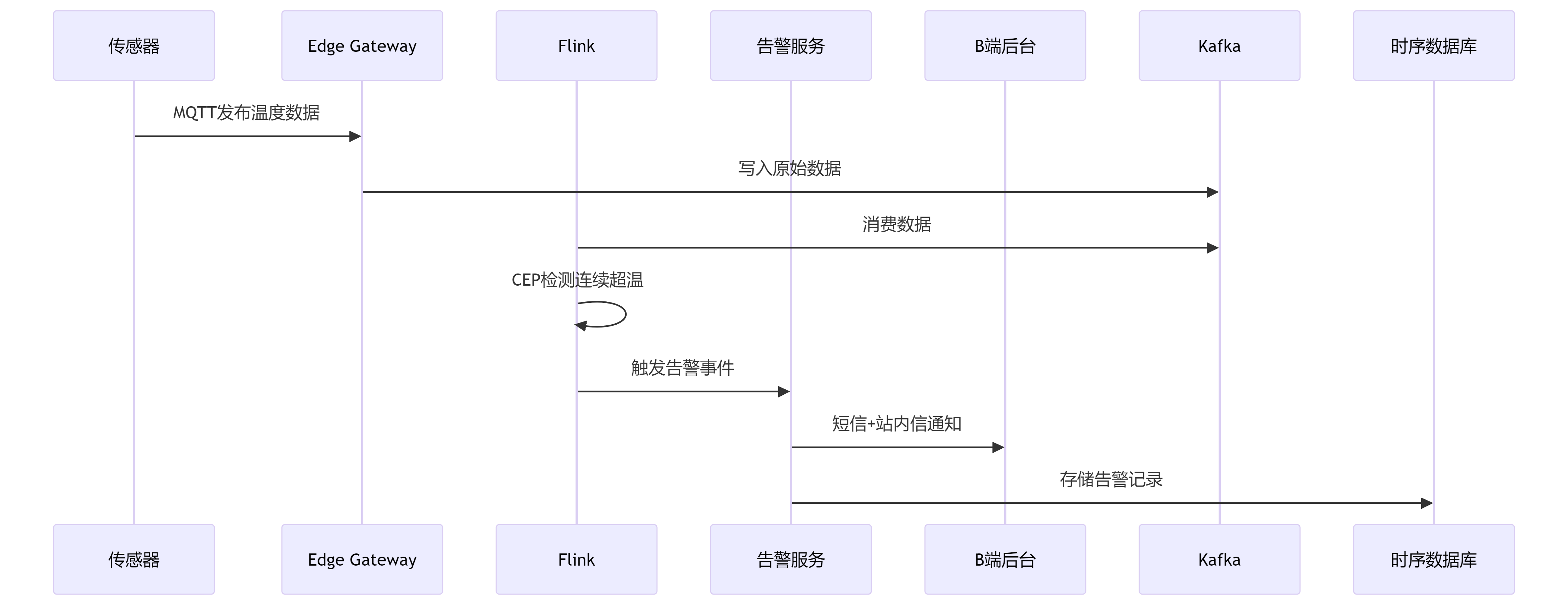

场景2：工厂设备异常告警

总结：智能家居设备通过APP 进行控制（其实还有P2P，内网穿透没写了），工厂设备通过B端接入我们的云平台进行管理和OTA 升级。项目引入了大数据flink-hadoop（只写了一点，毕竟公司的东西不能全部写出）flink用于实时数据分析对应指标并输出到大屏，历史数据放入hadoop离线数仓用于历史数据指标分析从而查看生产批次运营数据
