LTspice使用教程

本文针对LTspice的基本操作进行简单讲解，包括：

导入自定义参数的元器件模型
仿真查看电压、电流波形图
输出幅频特性曲线。

导入自定义参数的模型

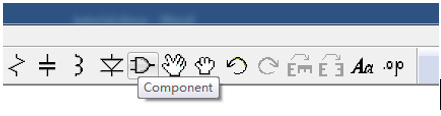

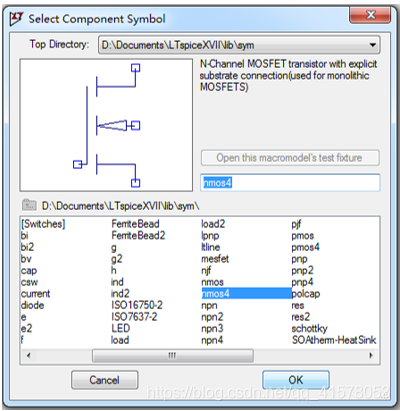

打开LTspice，新建原理图之后，选择工具栏里的component，在弹出的对话框中输入nmos4

在这里插入图片描述

单击ok即可

在这里插入图片描述

点击工具栏的SPICE Directive选项

在这里插入图片描述

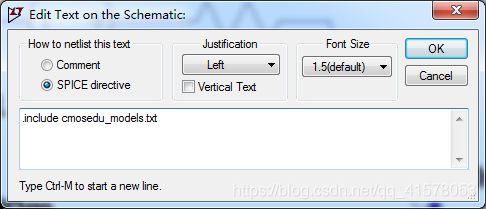

在弹出的对话框中输入要包含的文件名，注意语句为

.include cmosedu_models.txt

注意：需要将当前原理图文件和txt文件放置在同一个文件夹下
在这里插入图片描述

将该语句放到原理图任意位置
