使用LTspice产生各种经典波形

皮卡卡君

已于 2025-04-04 22:07:42 修改

阅读量1k

点赞数 30

分类专栏： ATE测试文章标签：嵌入式硬件

于 2025-04-04 21:28:15 首次发布

本文链接：https://blog.csdn.net/weixin_56914724/article/details/147000816

版权

ATE测试专栏收录该内容

7 篇文章

订阅专栏

文章目录

1. 正弦波

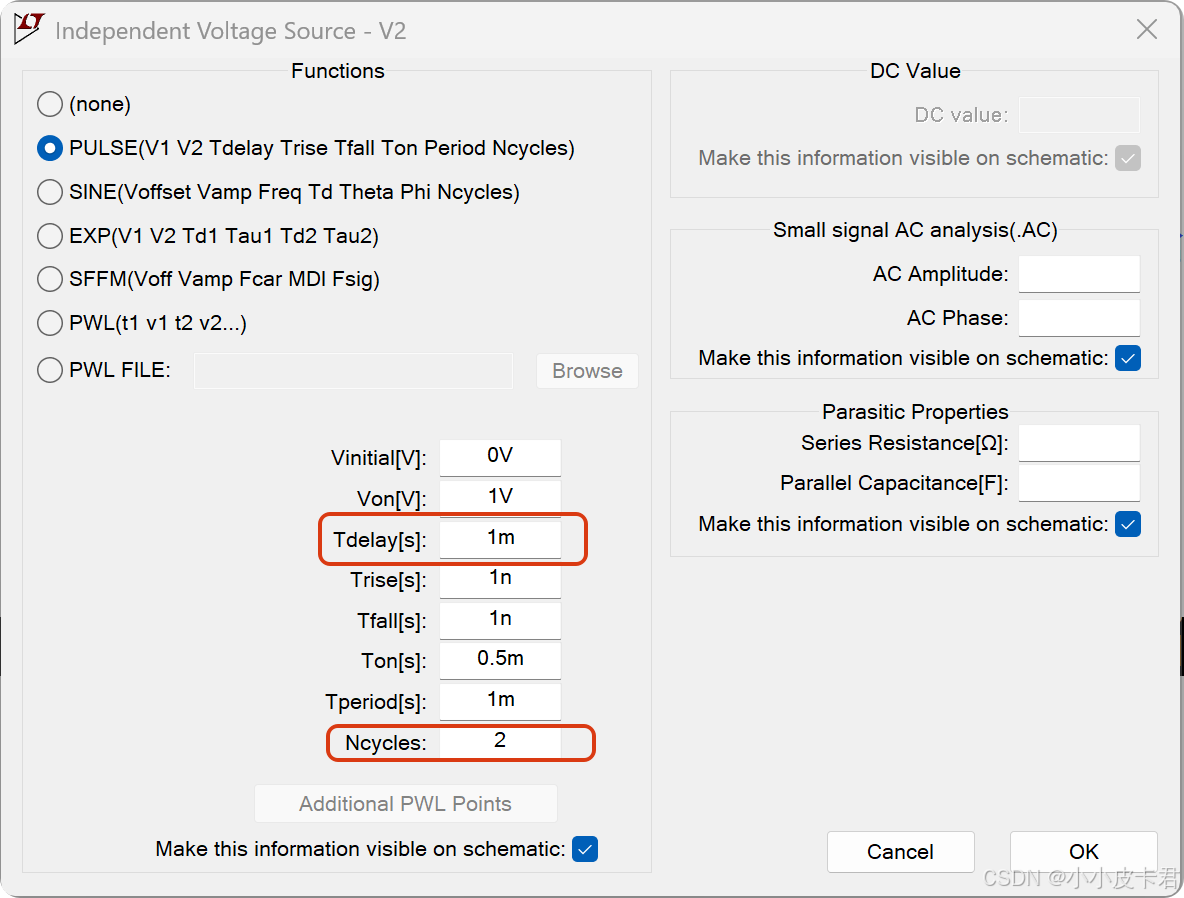

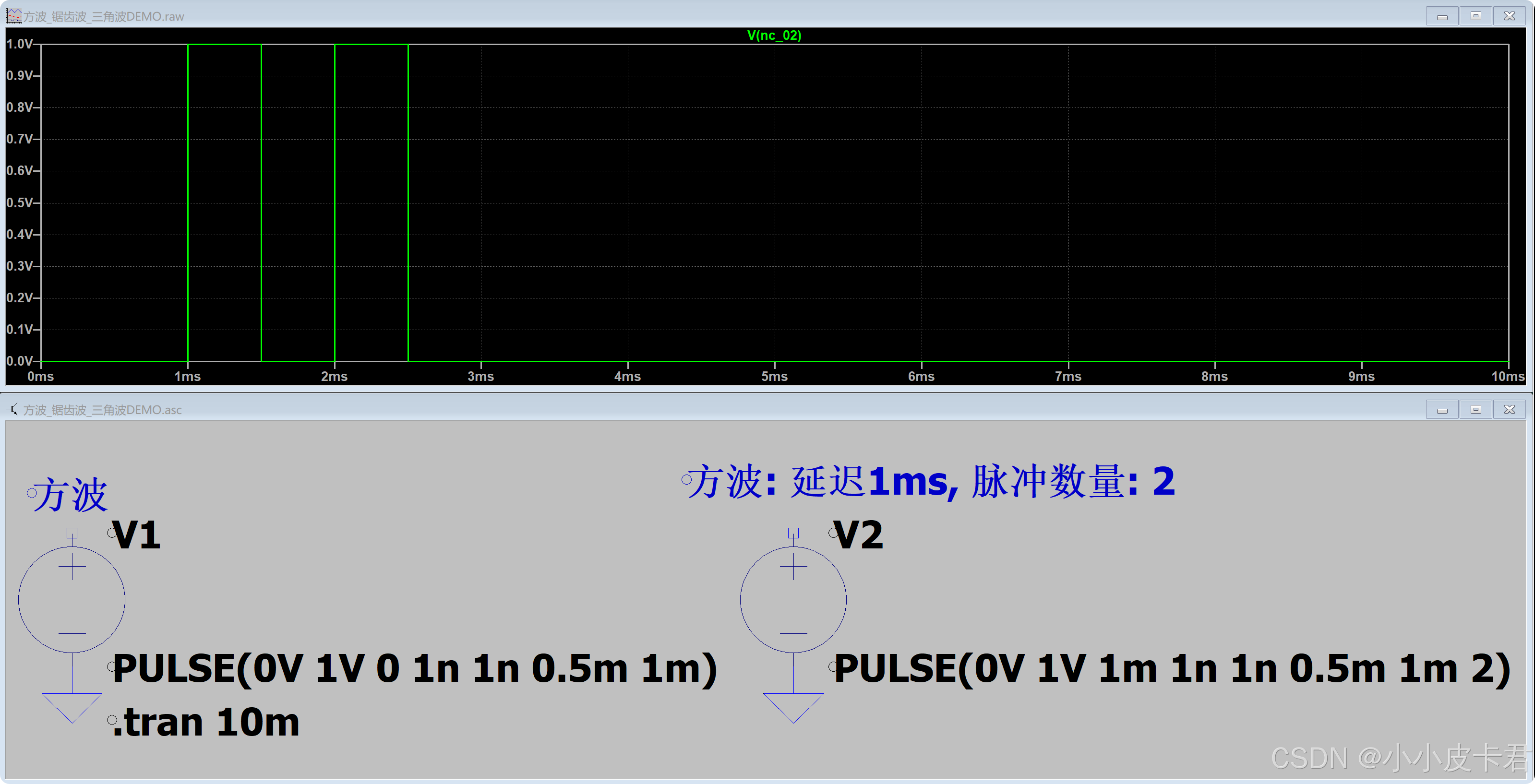

2. 方波
3. 梯台波
4. 三角波

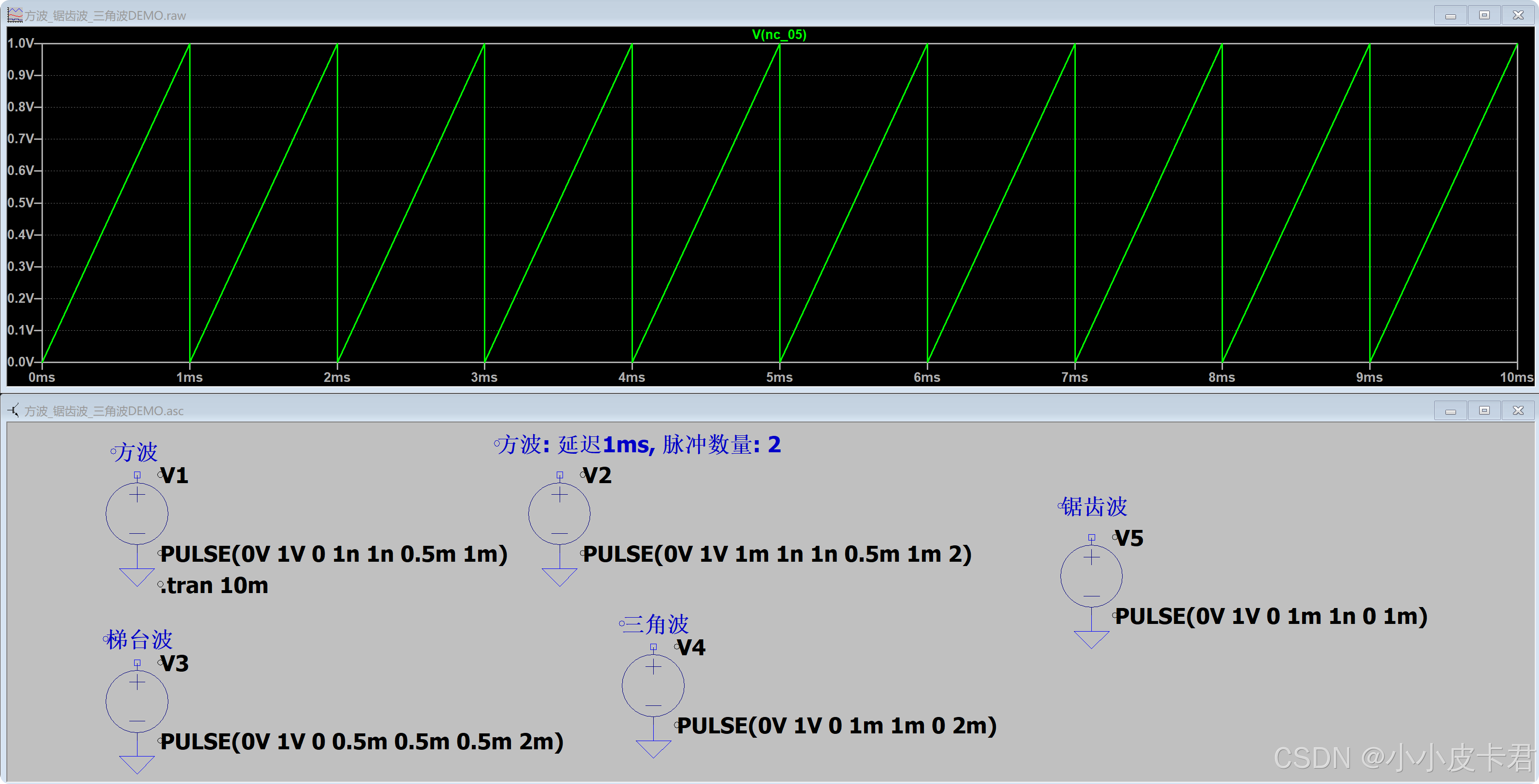

5. 锯齿波

在这里插入图片描述

1. 正弦波

在Edit菜单栏，打开Component窗口，在里面选择voltage元件放置，打开独立电压源（Independent Voltage Source）的设置界面，选中函数为 SINE（正弦函数），有以下参数需要设置：

正弦波基础参数：

DC offset[V]：直流偏置电压，指叠加在正弦波上的直流电压值，单位伏特（V）。比如设置为 2V ，正弦波就会在 2V 的基础上振荡。
Amplitude[V]：正弦波幅度，即正弦波峰值与直流偏置电压的差值，单位伏特（V）。若设置为 3V ，则正弦波在直流偏置基础上，上下波动范围是 3V 。
Freq[Hz]：正弦波频率，代表每秒内正弦波振荡的次数，单位赫兹（Hz）。如设置 50Hz ，表示 1 秒内完成 50 次周期性振荡。
Tdelay[s]：延迟时间，是从仿真或信号起始时刻到正弦波开始出现的时间间隔，单位秒（s）。

与波形特性相关参数：

Theta[1/s]：阻尼因子，用于描述正弦波幅度随时间衰减或增长的速率。Theta = 0 时，正弦波等幅振荡；Theta > 0 ，幅度按指数衰减；Theta < 0 ，幅度按指数增长。
Phi[deg]：正弦波的初始相位，单位度（deg）。决定了正弦波在起始时刻的相位状态，如 0° 时从零点开始正向增长，90° 时从峰值开始。
Ncycles：正弦波循环次数，即指定时间内正弦波完整周期出现的次数。

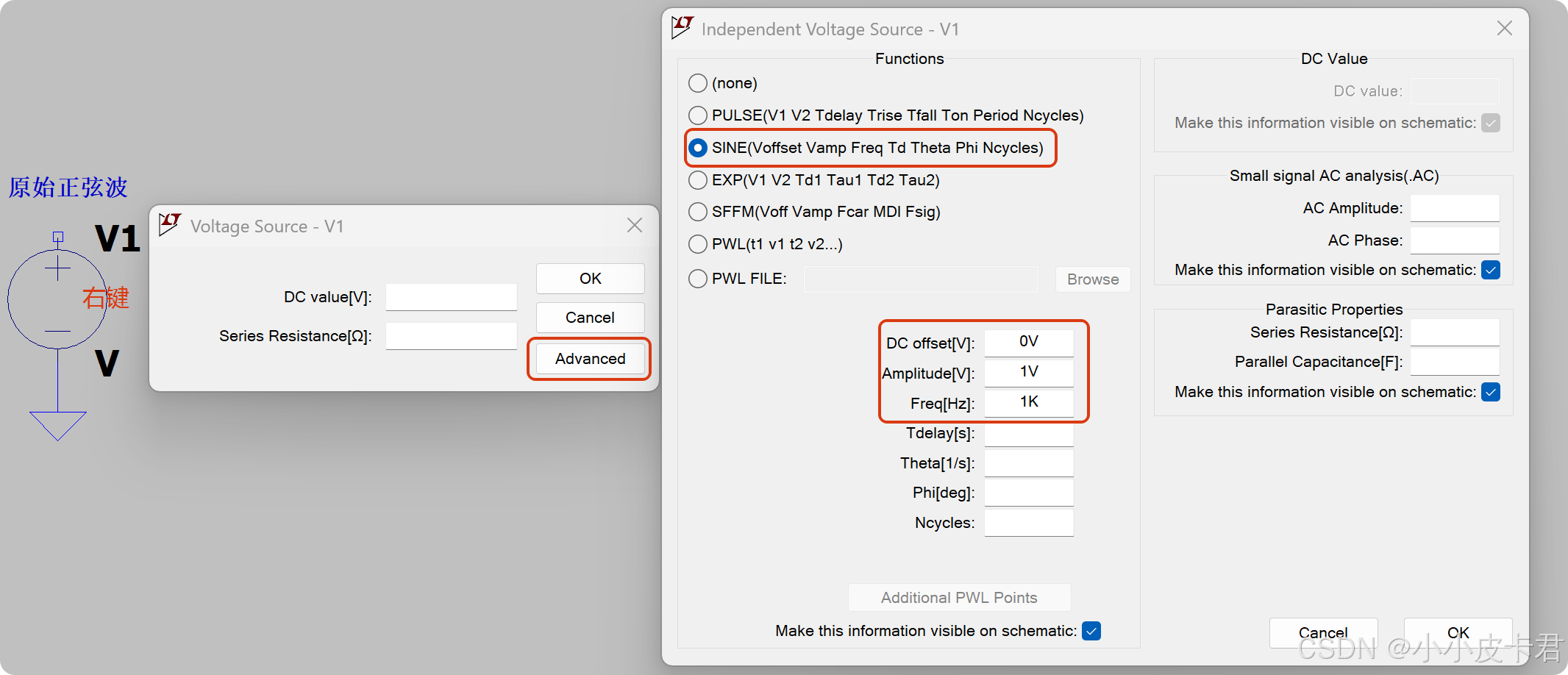

按照下图设置电压源输出幅值1V，频率1K的正弦波
在这里插入图片描述

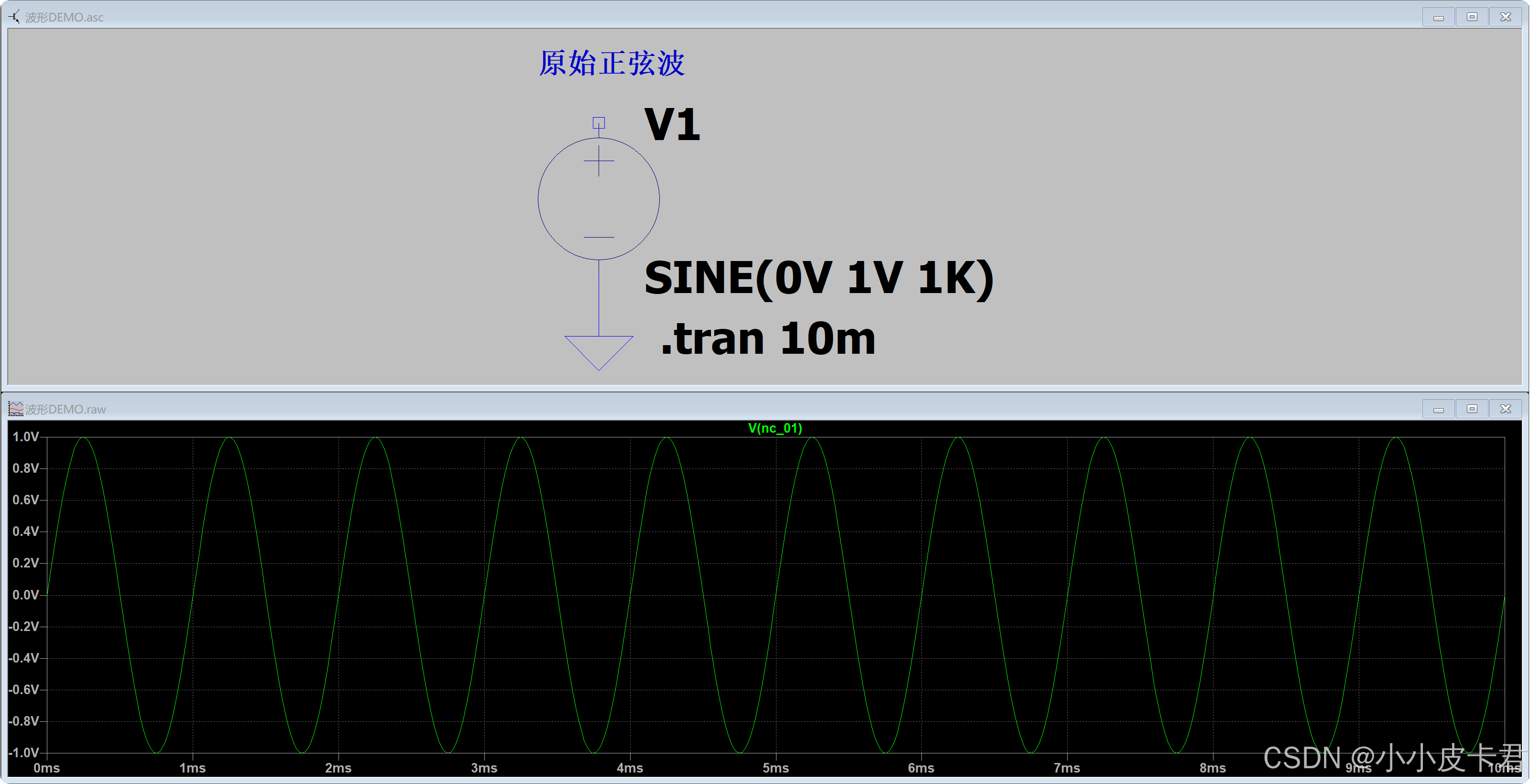

仿真如下图所示：
在这里插入图片描述

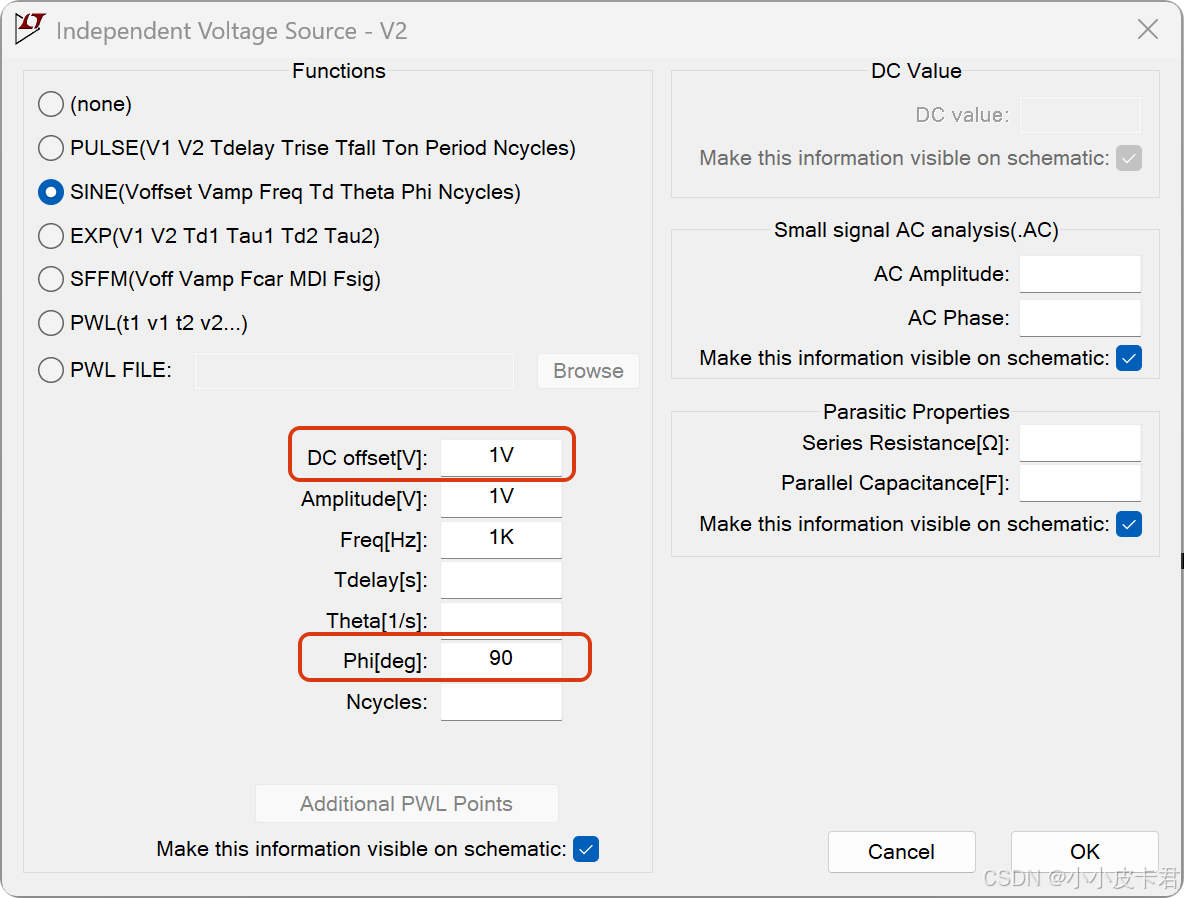

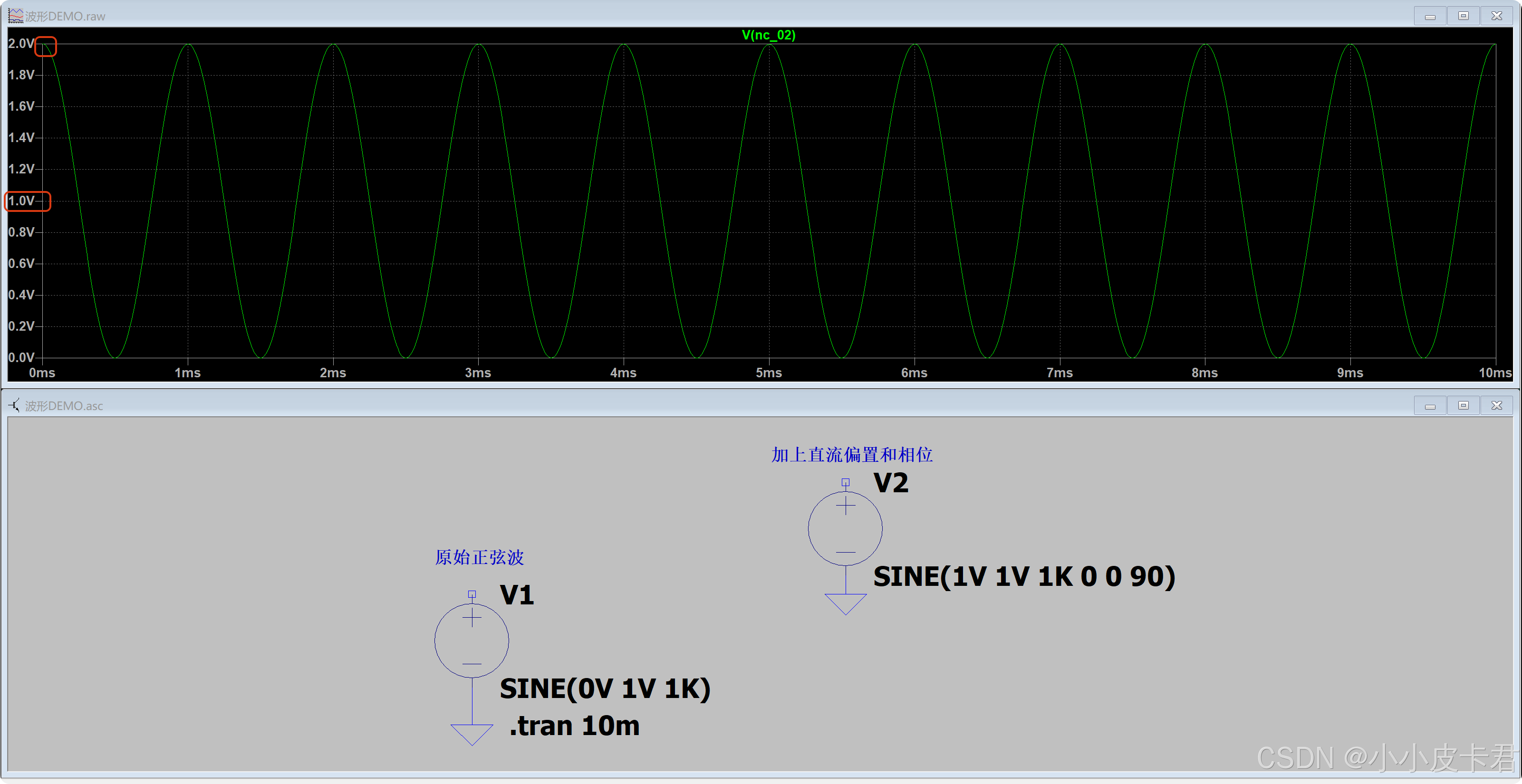

给正弦波添加直流偏置和相位
在这里插入图片描述

仿真如下所示：
在这里插入图片描述

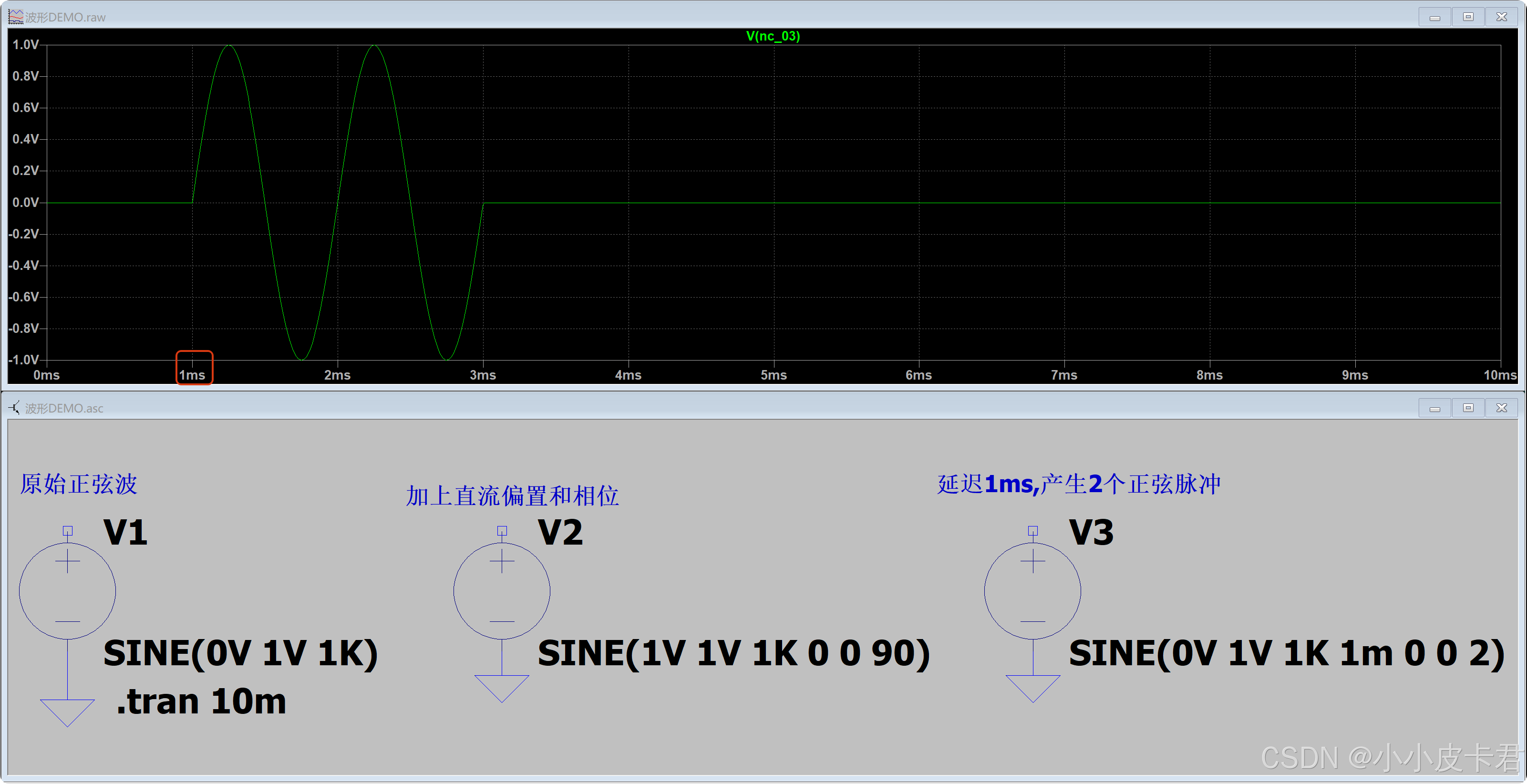

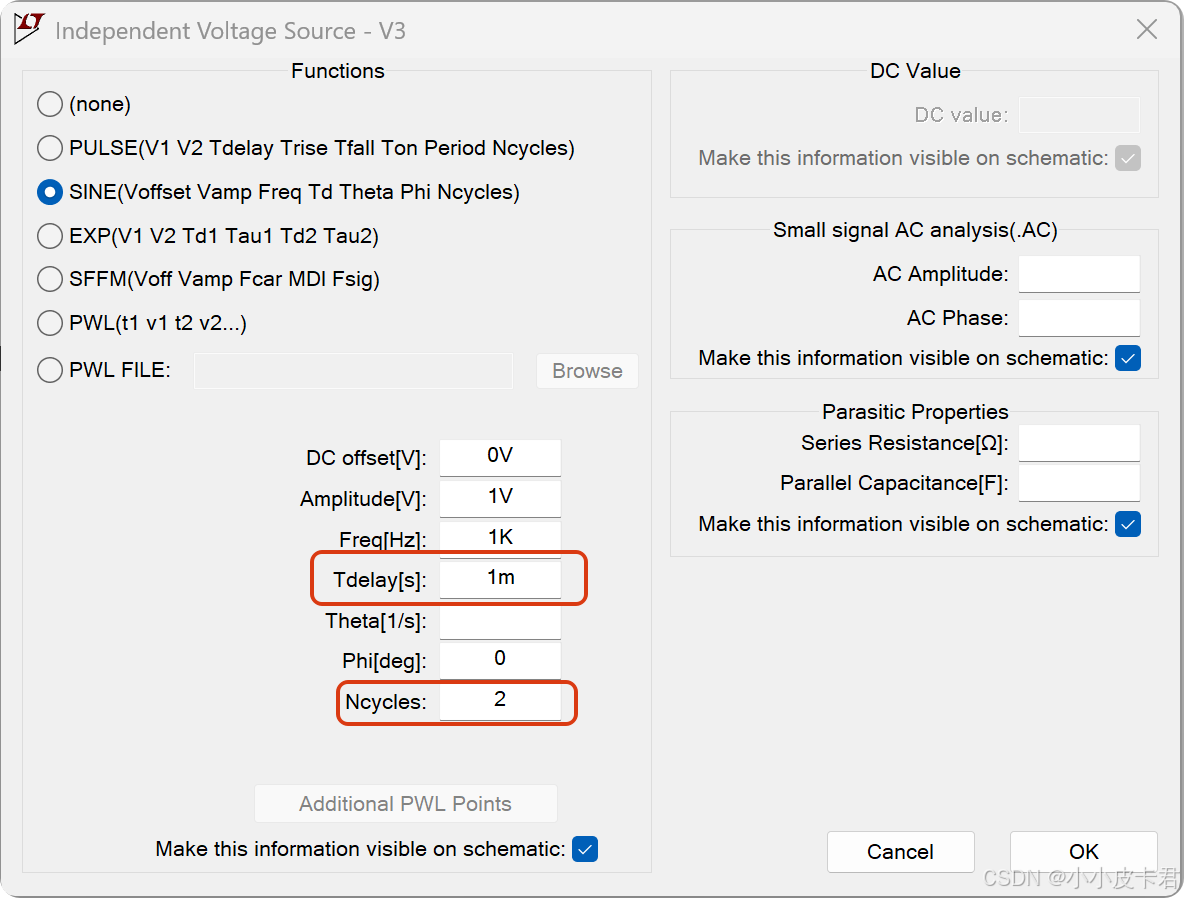

设置延迟1ms，产生2个正弦脉冲
在这里插入图片描述

仿真如下所示：
在这里插入图片描述

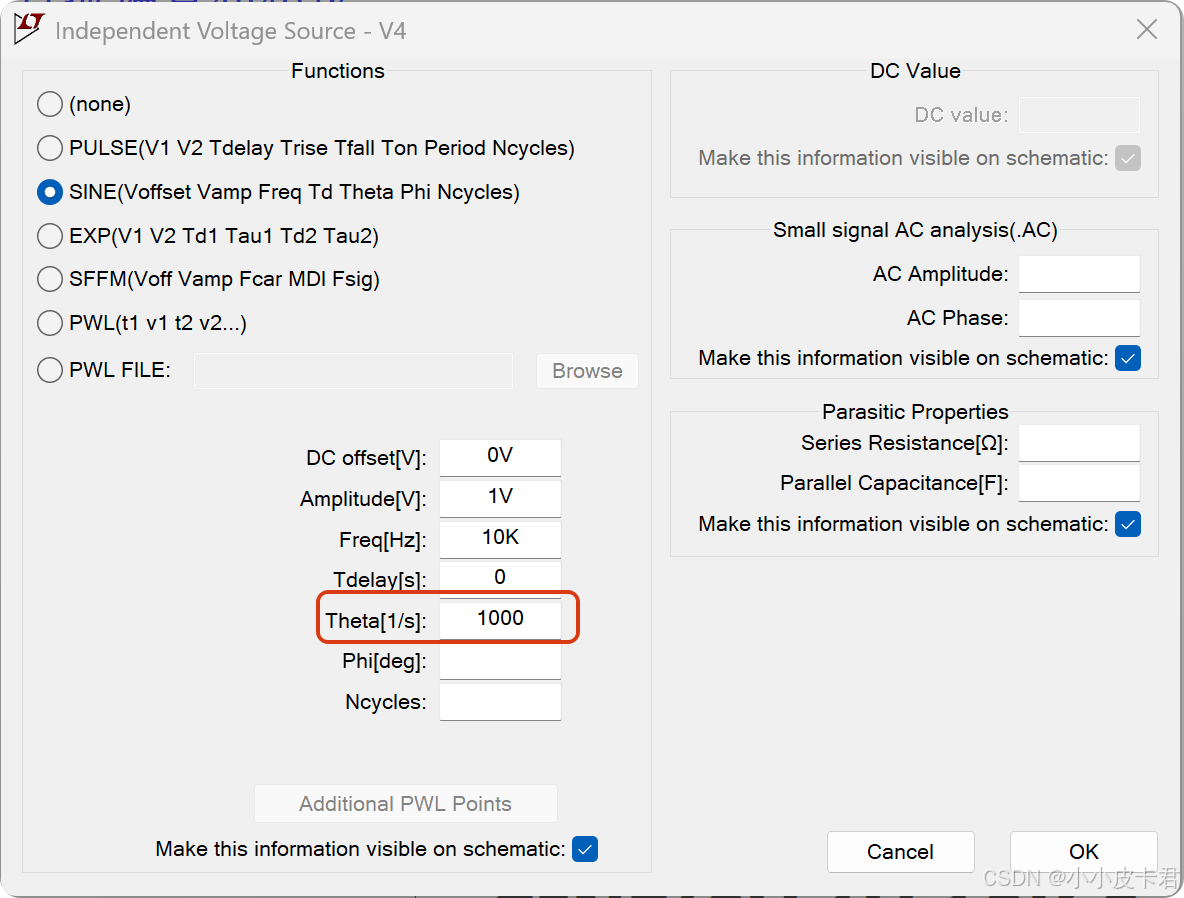

设置阻尼因子
在这里插入图片描述

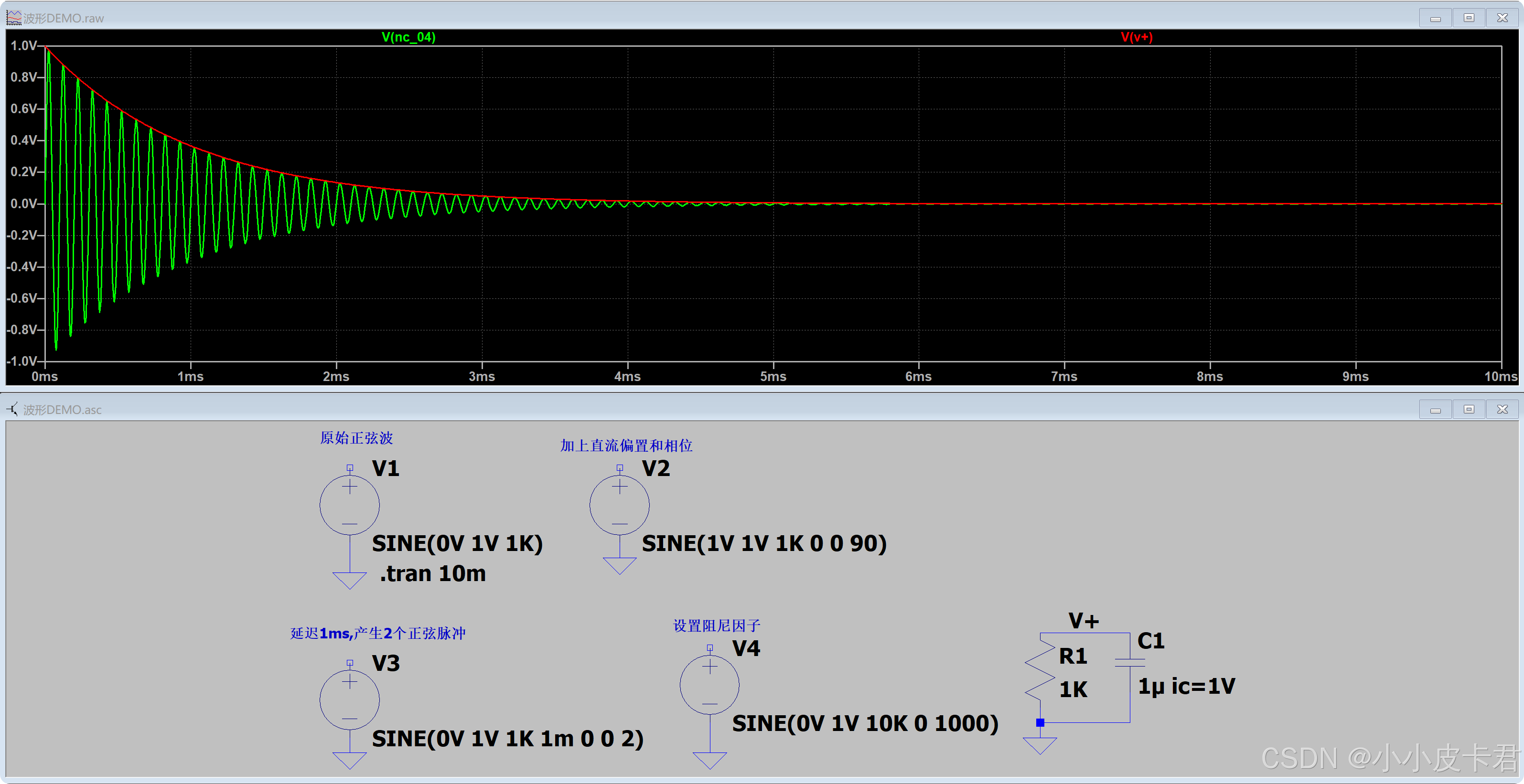

仿真结果如下所示：
在这里插入图片描述
Theta（单位：1/s ）是阻尼因子，它与正弦波的关系如下：

正弦波的一般表达式为: V(t)=V_amp *sin(ωt+ϕ)，当引入阻尼因子 Theta（记为 α ）后，表达式变为 V(t)=V_amp *e^−αt *sin(ωt+ϕ)（ α>0 时为衰减情况）。Theta 决定了指数项 e^−αt 的变化速率，从而控制正弦波幅度随时间的衰减或增长情况。

Theta = 0 时：此时正弦波无阻尼，表达式为标准正弦形式 V(t)=V_amp *sin(ωt+ϕ) ，正弦波幅度恒定，会持续等幅振荡，在电路中，若电压源以此状态输出，能提供稳定不变幅的正弦交流电压。
Theta > 0 时：正弦波幅度会随时间按指数规律衰减。在实际电路中，比如存在电阻等耗能元件的 RLC 振荡电路，能量会逐渐损耗，就如同 Theta 使正弦波幅度不断减小，最终趋近于 0 。
Theta < 0 时：正弦波幅度会随时间按指数规律增长。不过在实际电路中，由于器件的非线性特性（如晶体管的饱和特性）、电源限制等因素，不会无限制增长，但理论上 Theta 为负会促使幅度增大。
