LTspice仿真系列——快速外部元器件导入

笔者将就LTspice使用中的一些经验心得，后续不定时给大家作一个系列分享。欢迎各位大佬一起学习交流。

本文使用LTspice版本为：24.0.9

本篇文章给大家分享一下，怎么扩充LTspice这个仿真利器的元器件库。（PS：虽然自带的也有不少，但是平常用到的还是有很多没有在默认库）

目前很多国外主流厂商都提供元器件仿真文件（这里要吐槽一些国内的厂商，很多都没有这项服务），而仿真元器件库文件类型有好多，大多都是基于标准Pspice来的，常见的有这个后缀：.lib、.sub、.cir。下面我们以TI的LM324为例进行相关操作，这里要注意，对于这类多通道运放，官方一般系列文件，而仿真文件里面的参数仅仅针对单一通道来。

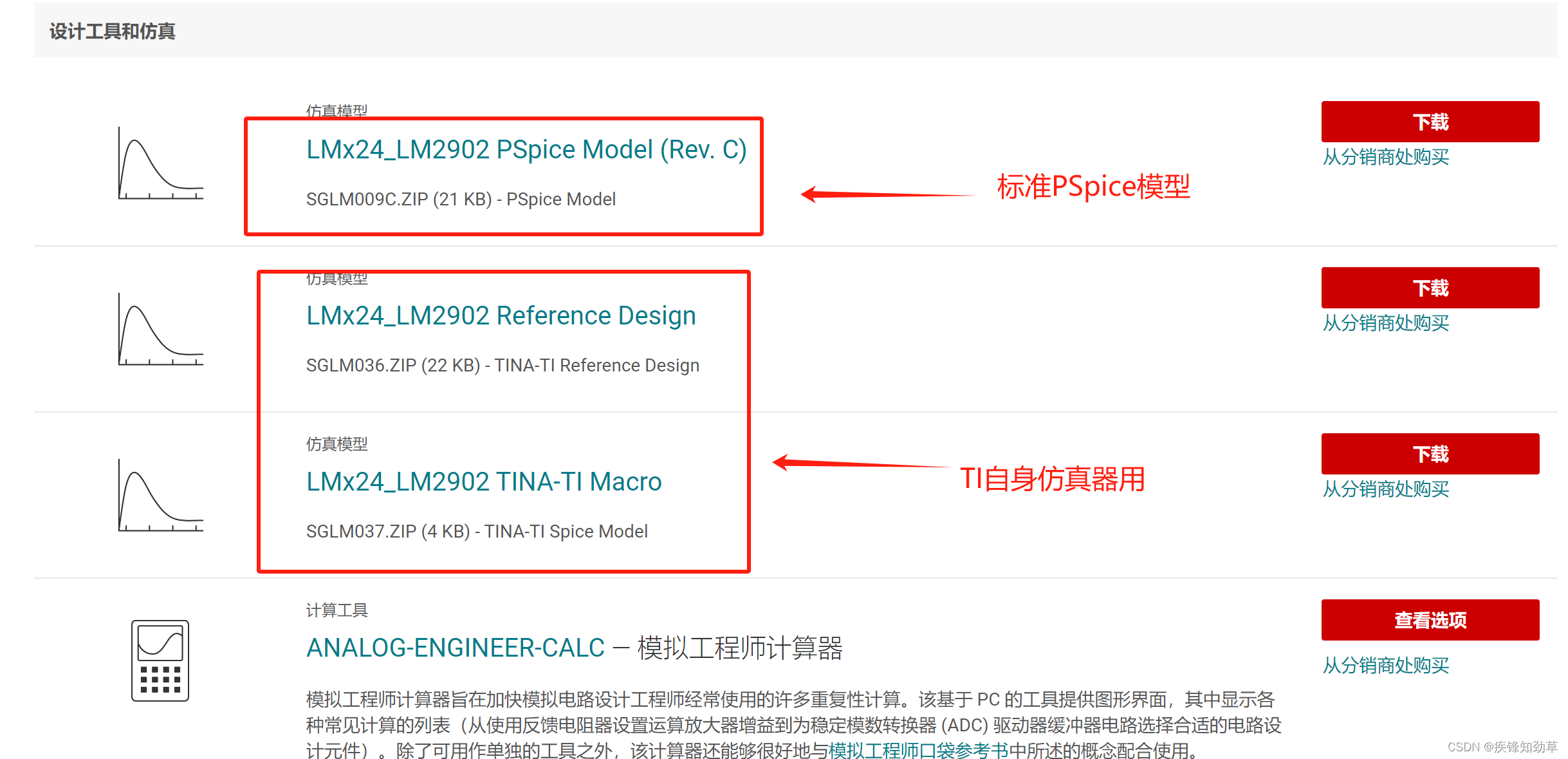

从官网上，我们可以看到仿真文件分为标准的PSpice文件和TI自身的TIN用的文件，不要下错咯。

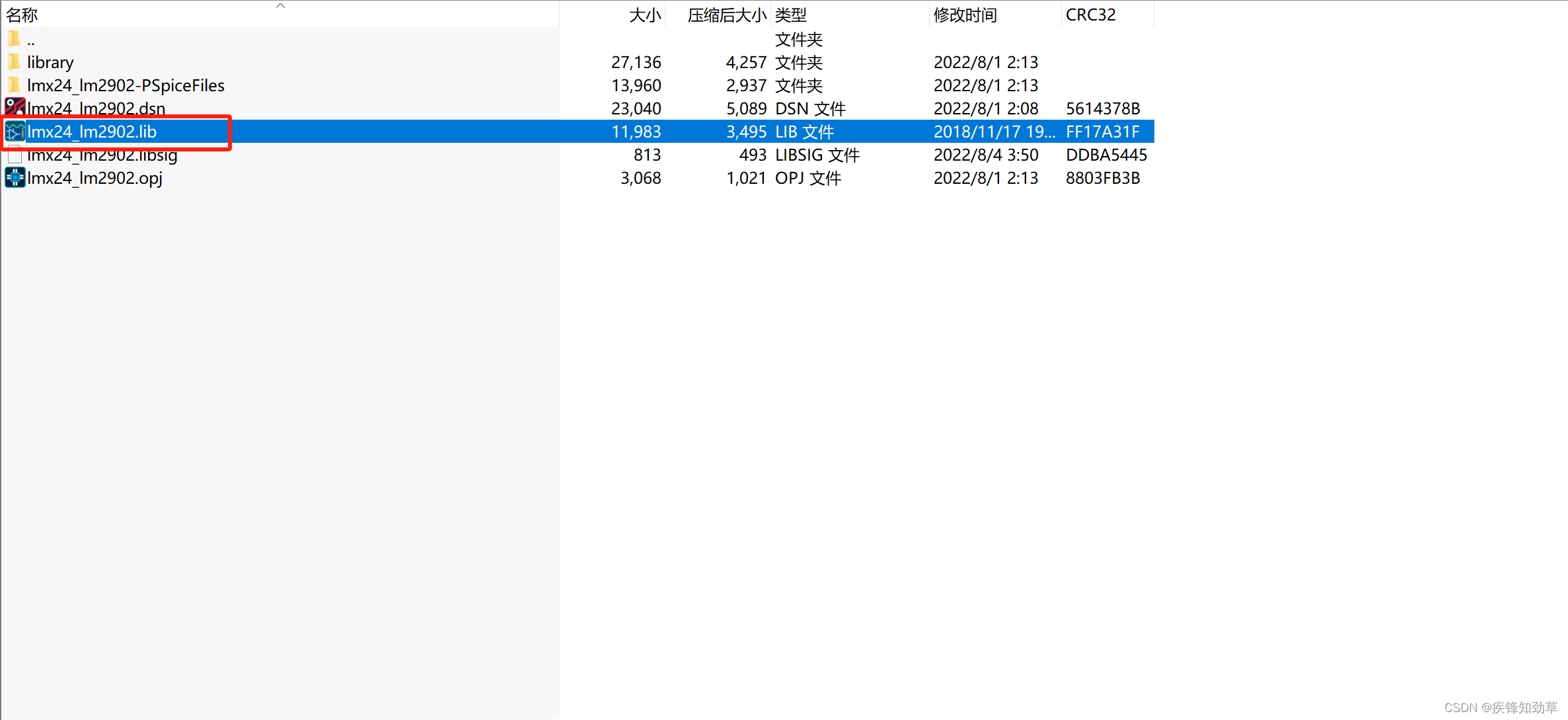

下载后是一个压缩包，里面包含了Cadence标准工程和相关资料，我们只需要用到.lib文件即可。将其解压到我们指定的文件夹。（注：这个路径后面需要添加到LTspice的设置中，千万不能有中文！！）

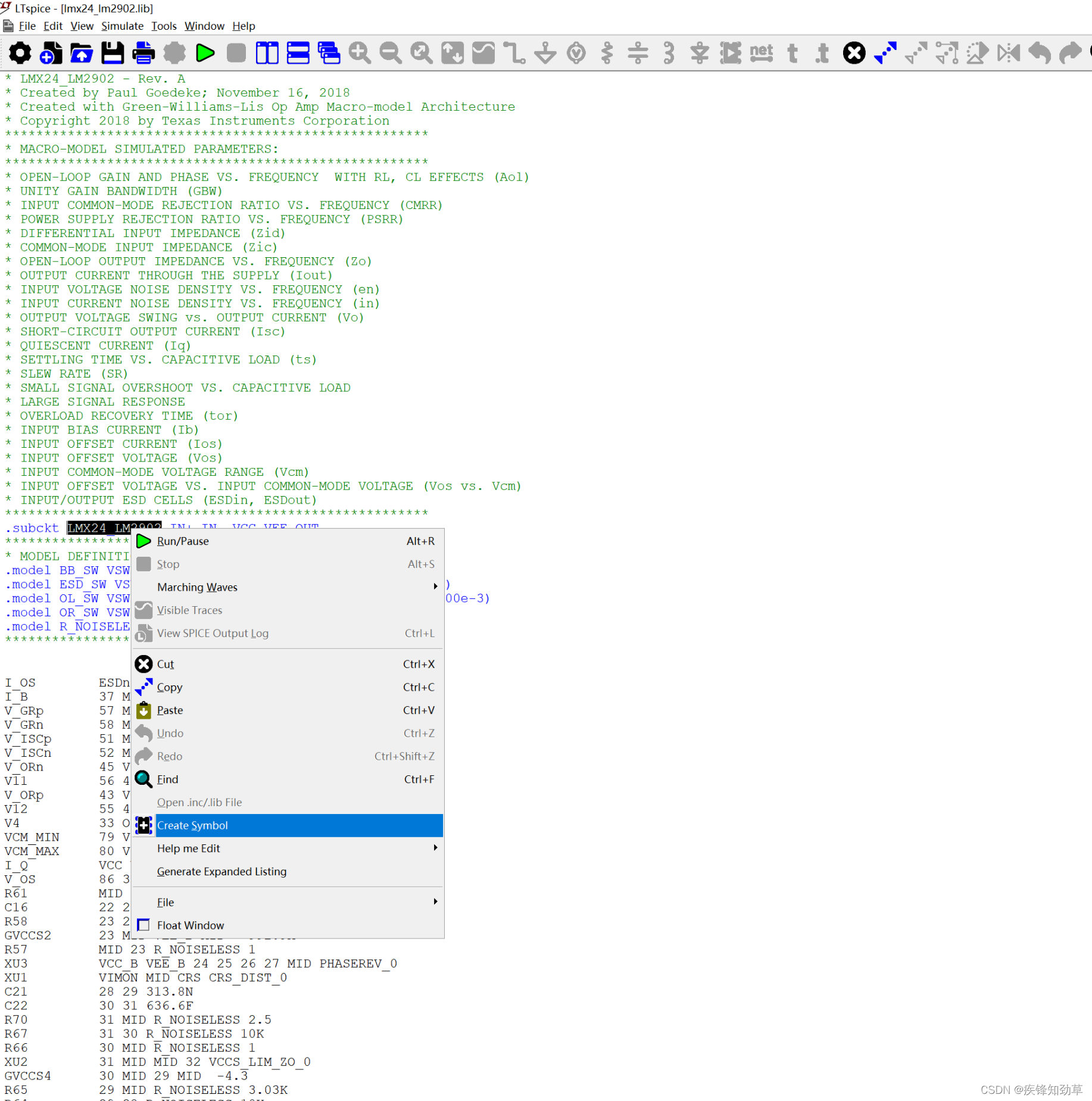

解压后我们直接用LTspice打开这个.lib文件。找到.subckt后面跟着的模型型号，本处为“LMX24_LM2902”。

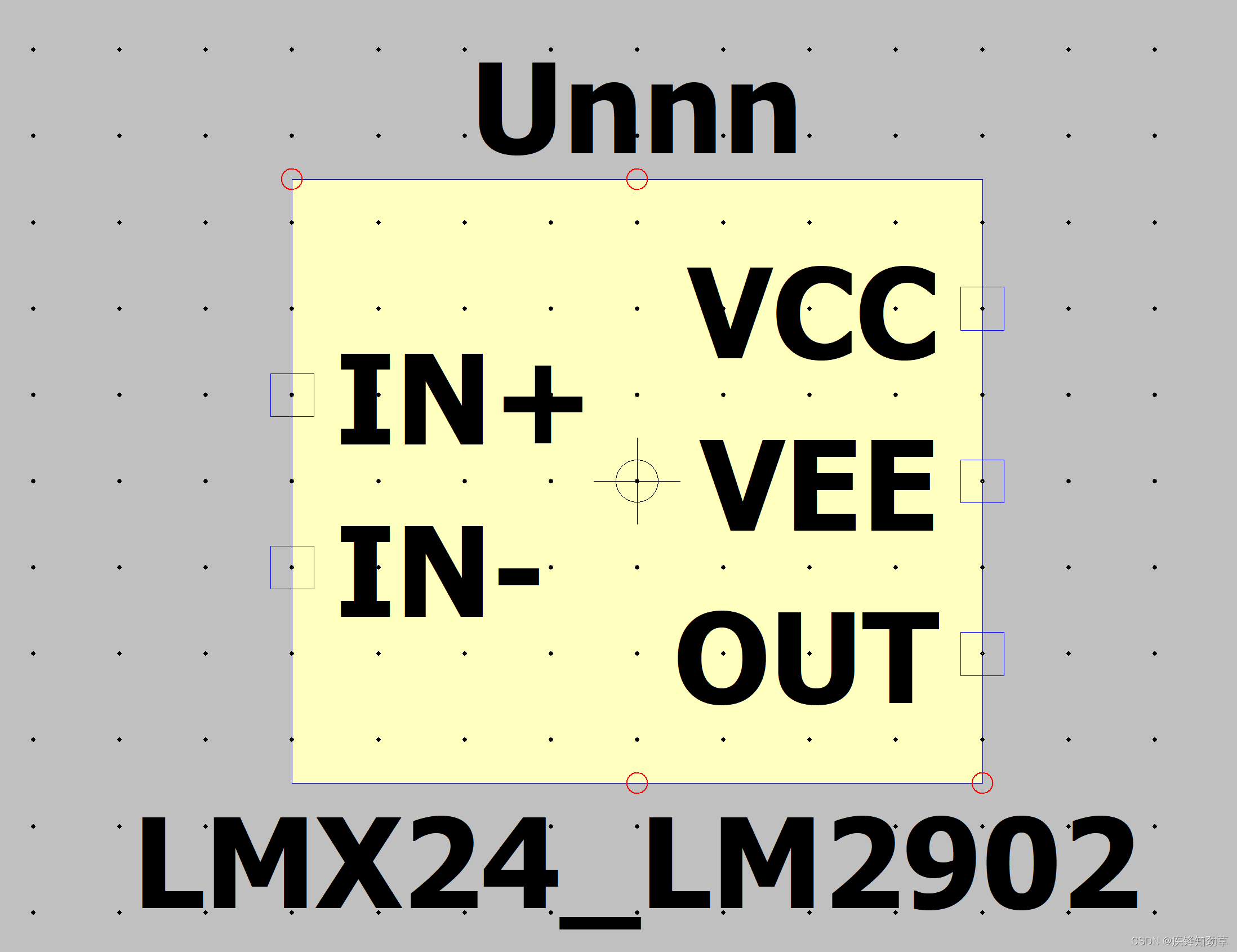

扩选名称后右键“create Symbol”，系统自动生成该器件符号。

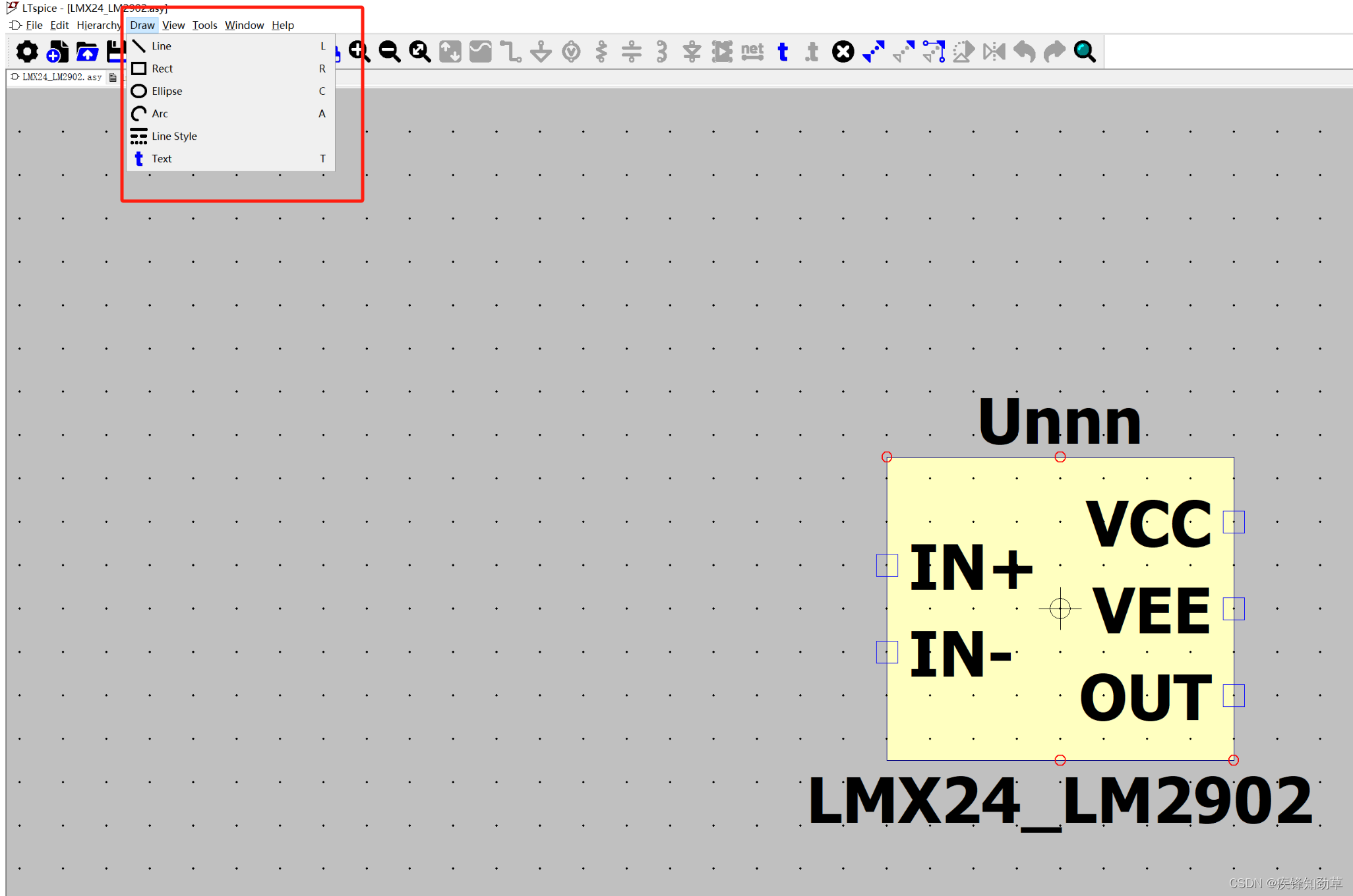

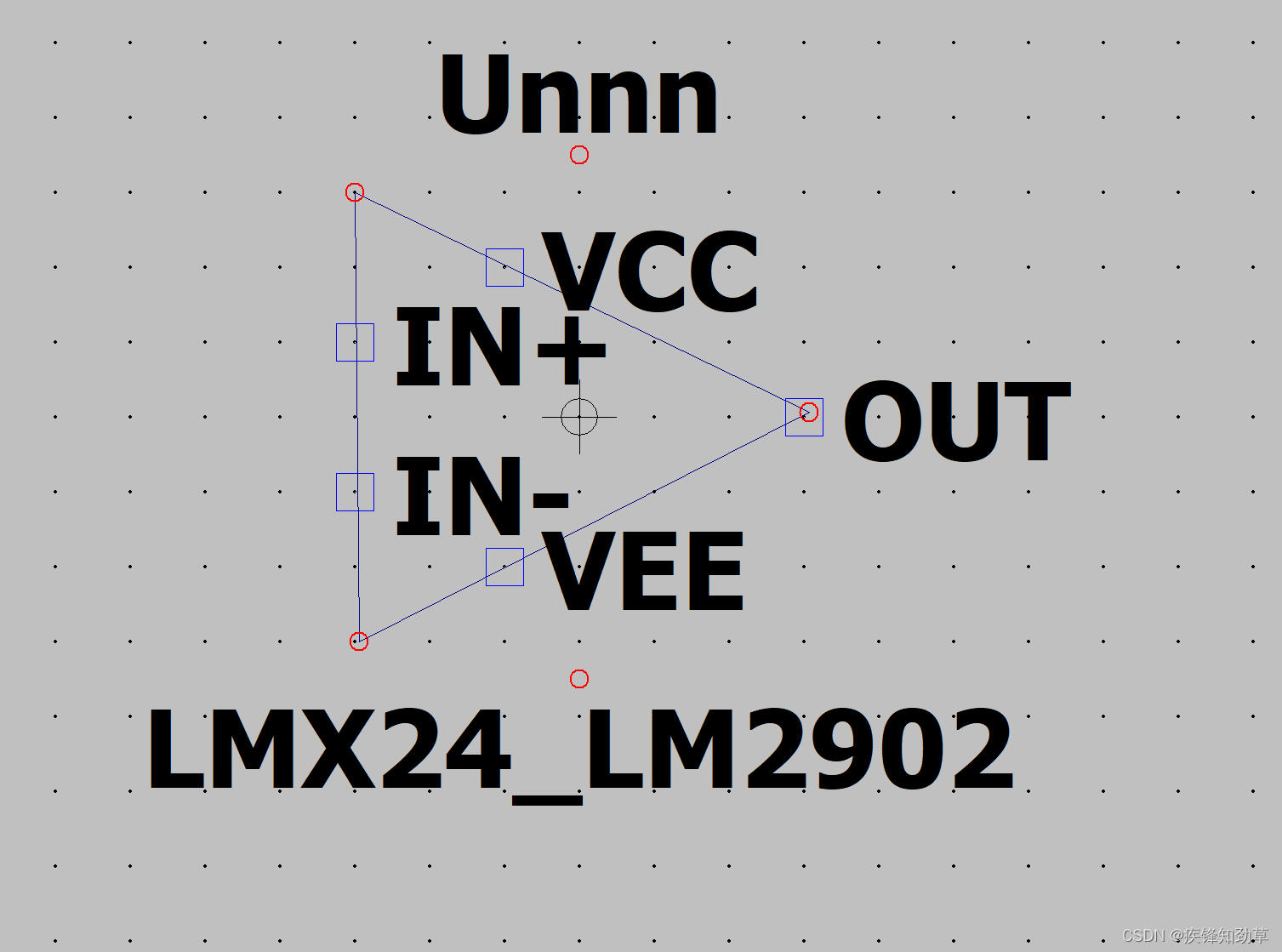

上述自动生成的元器件默认就是这种黄色方框，如果想让它看得像标准期间类型的，可以通过自定义绘图工具画好外形后，通过Move指令，将各个引脚移动到新外形框相应位置，并删除原来多余的外形框即可。

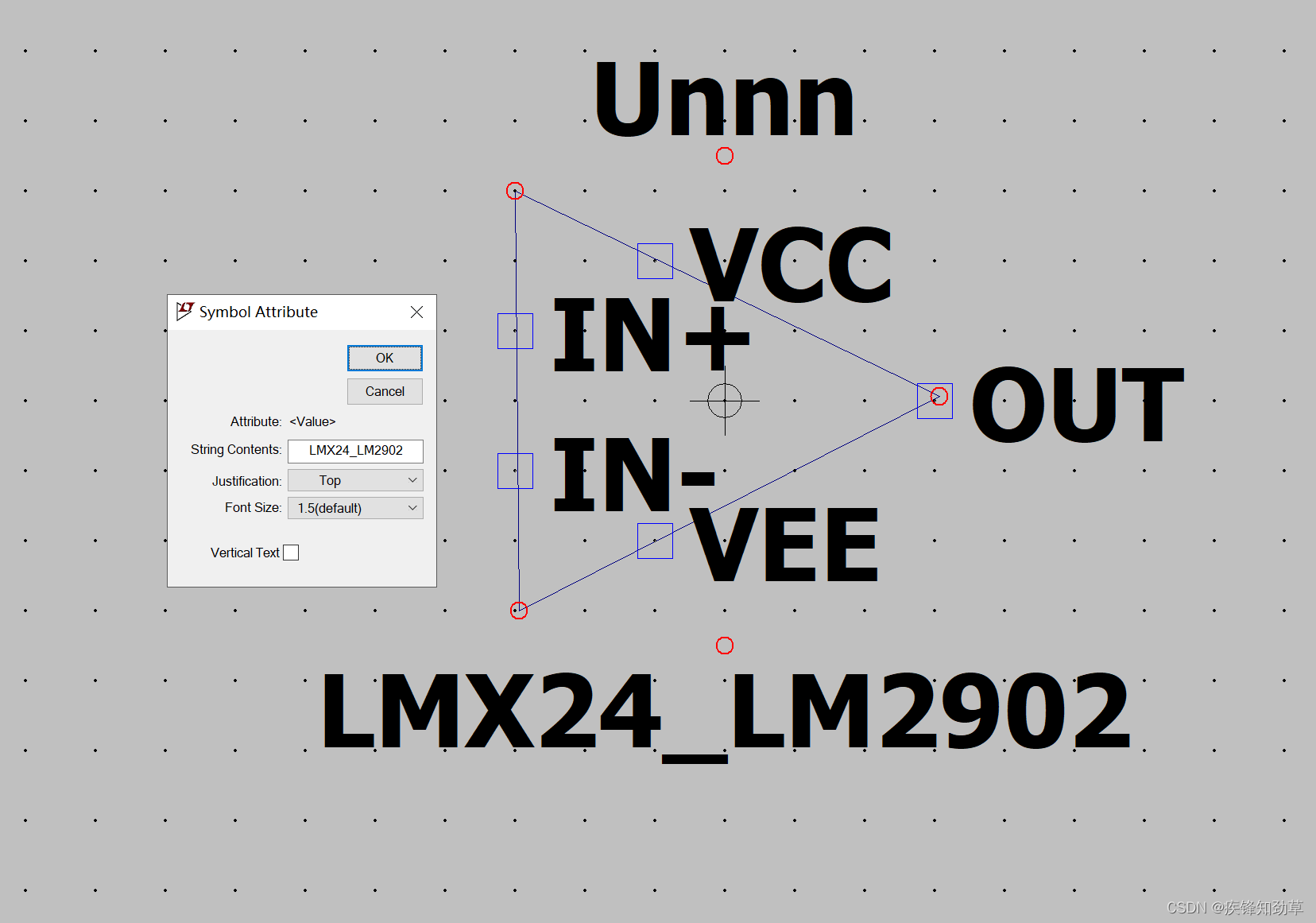

如果想编辑器件下方的要显示的器件名称，可以通过右键，进入到编辑菜单。

所有修改好后，记得进行Sava as操作，将新建符号保存到LTspice\lib\sym\AutoGenerated下，这样才能在器件调用菜单里面被找到。

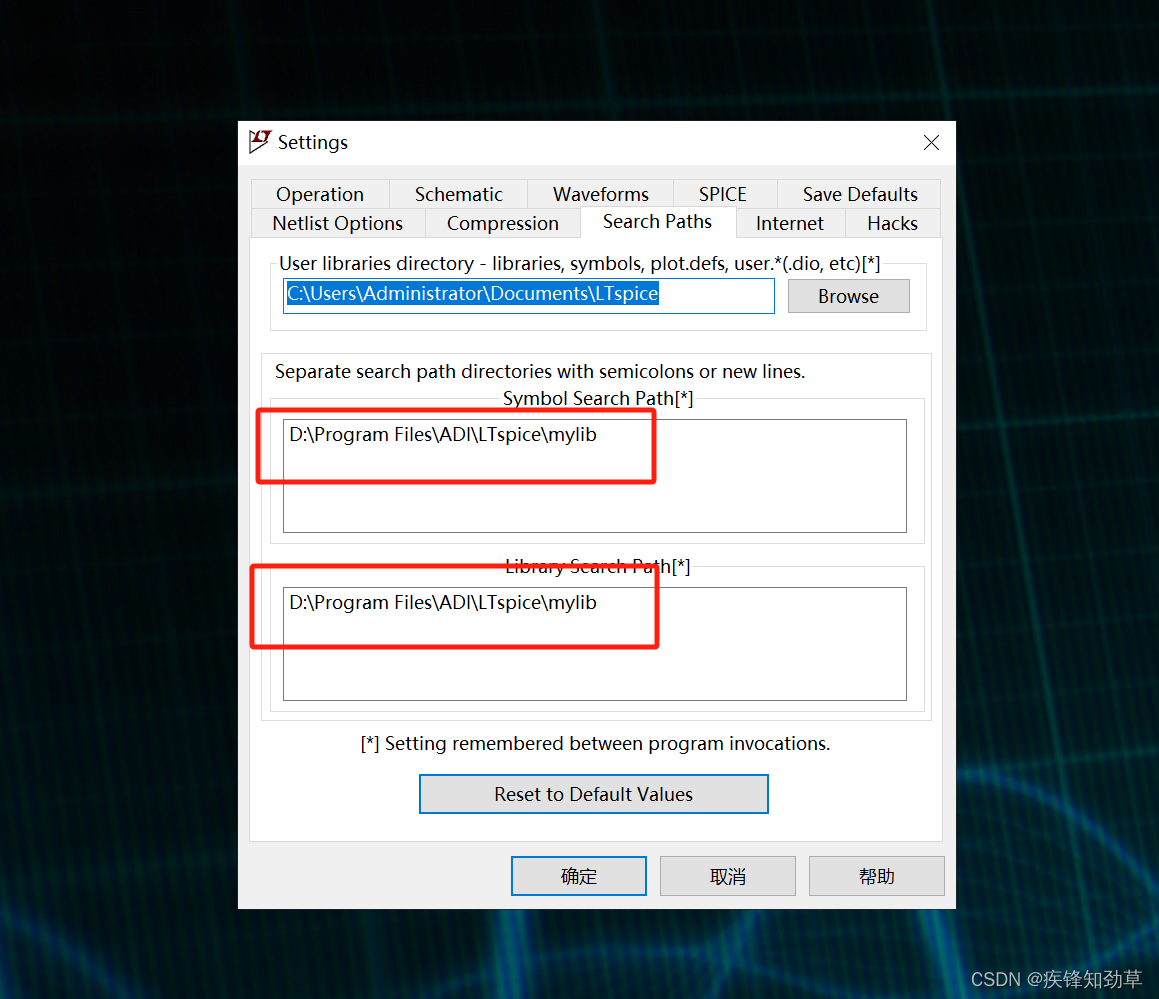

最后，在调用器件之前，需要设置好关联路径，在Tool——Setting——Search Paths添加你保存的新建封装路径（包含.lib的文件路径，注意，不要有中文路径）

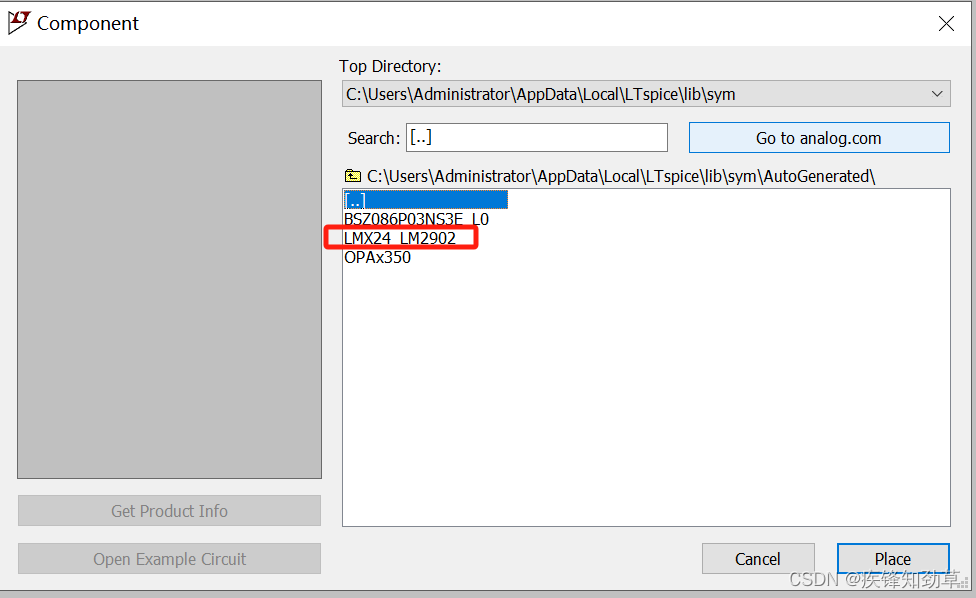

通过器件菜单，跳转AutoGenerated，即可看到和调用新添加器件。

当然还有很多其他添加方式，可以参照下面这篇博文。
