CUDA学习3-Grid&Block

掌握如何组织线程是CUDA编程的重要部分。CUDA线程分成Grid和Block两个层次。

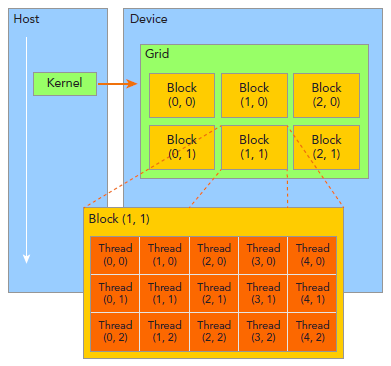

　　由一个单独的kernel启动的所有线程组成一个grid，grid中所有线程共享global memory。一个grid由许多block组成，block由许多线程组成，grid和block都可以是一维二维或者三维，上图是一个二维grid和二维block。

这里介绍几个CUDA内置变量：

　　blockIdx：block的索引，blockIdx.x表示block的x坐标。

　　threadIdx：线程索引，同理blockIdx。

　　blockDim：block维度，上图中blockDim.x=5.

　　gridDim：grid维度，同理blockDim。

一般会把grid组织成2D，block为3D。grid和block都使用dim3作为声明，例如：

　　dim3 block(3);

　　dim3 grid((nElem+block.x-1)/block.x);

需要注意的是，dim3仅为host端可见，其对应的device端类型为uint3。

启动CUDA kernel

CUDA kernel的调用格式为：

　　kernel_name<<<grid, block>>>(argument list);

　　其中grid和block即为上文中介绍的类型为dim3的变量。通过这两个变量可以配置一个kernel的线程总和，以及线程的组织形式。例如：

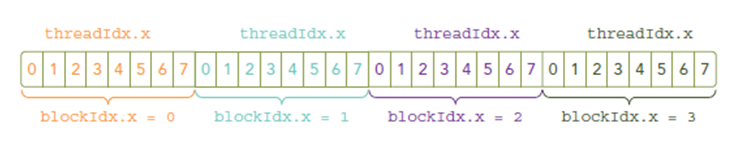

　　kernel_name<<<4, 8>>>(argumentt list);

　　该行代码表明有grid为一维，有4个block，block为一维，每个block有8个线程，故此共有4*8=32个线程。

一些基本的描述：

　　gridDim.x-线程网络X维度上线程块的数量

　　gridDim.y-线程网络Y维度上线程块的数量

　　blockDim.x-一个线程块X维度上的线程数量

　　blockDim.y-一个线程块Y维度上的线程数量

　　blockIdx.x-线程网络X维度上的线程块索引

　　blockIdx.y-线程网络Y维度上的线程块索引

　　threadIdx.x-线程块X维度上的线程索引

　　threadIdx.y-线程块Y维度上的线程索引

线程索引

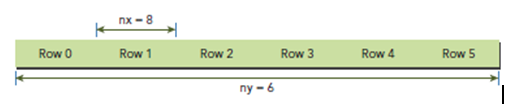

　　一般，一个矩阵以线性存储在global memory中的，并以行来实现线性：

在kernel里，线程的唯一索引非常有用，为了确定一个线程的索引，我们以2D为例：

• 线程和block索引
• 矩阵中元素坐标
• 线性global memory 的偏移

首先可以将thread和block索引映射到矩阵坐标：

　　ix = threadIdx.x + blockIdx.x * blockDim.x

　　iy = threadIdx.y + blockIdx.y * blockDim.y

之后可以利用上述变量计算线性地址：

　　idx = iy * nx + ix

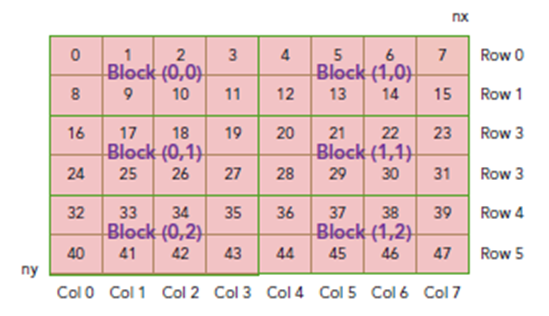

　　上图展示了block和thread索引，矩阵坐标以及线性地址之间的关系，谨记，相邻的thread拥有连续的threadIdx.x，也就是索引为(0,0)(1,0)(2,0)(3,0)...的thread连续，而不是(0,0)(0,1)(0,2)(0,3)...连续，跟我们线代里玩矩阵的时候不一样。

现在可以验证出下面的关系：

　　thread_id（2,1）block_id（1,0） coordinate（6,1） global index 14 ival 14

下图显示了三者之间的关系：

线程块分配要求：

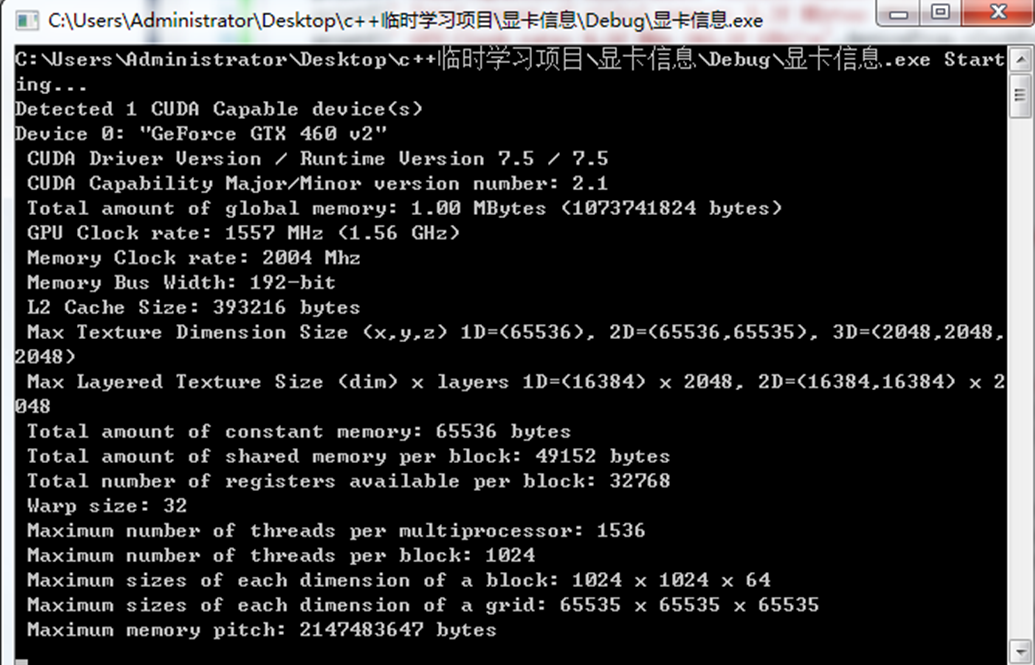

　　CUDA设备上面的SM的数量；dev_prop.multiProcessorCount

　　每个SM上面SP（流处理器）的数量，真正执行指令的部件；

　　一个SM（多核流处理器）上最多可以分配的线程数量；

　　一个SM上分配线程块的上线；

　　一个线程块中的最大线程数量；dev_prop.maxthreadsPerBlock

　　每个维度允许分配的最大线程数量;x:dev_prop.maxthreadsDim[0] 、y:dev_prop.maxthreadsDim[1]

　　每个维度允许分配的最大线程块数量;x:dev_prop.maxGridSize[0] 、y:dev_prop. maxGridSize[1]

　　Warp单元:SM中的线程调度单元，用来隐藏其它类型的操作延迟，由32个线程组成。

 　　当一个网格启动时，网格中的线程块以任意顺序分配到SM上，因此不同线程块上的线程不能同步.

Warp调度

　　逻辑上，所有thread是并行的，但是，从硬件的角度来说，实际上并不是所有的thread能够在同一时刻执行，接下来我们将解释有关warp的一些本质。

　　同一个warp中的thread可以以任意顺序执行，active warps被SM资源限制。当一个warp空闲时，SM就可以调度驻留在该SM中另一个可用warp。在并发的warp之间切换是没什么消耗的，因为硬件资源早就被分配到所有thread和block，所以该新调度的warp的状态已经存储在SM中了。

　　SM可以看做GPU的心脏，寄存器和共享内存是SM的稀缺资源。CUDA将这些资源分配给所有驻留在SM中的thread。因此，这些有限的资源就使每个SM中active warps有非常严格的限制，也就限制了并行能力。所以，掌握部分硬件知识，有助于CUDA性能提升。

　　warp是SM的基本执行单元。一个warp包含32个并行thread，这32个thread执行于SMIT模式。也就是说所有thread执行同一条指令，并且每个thread会使用各自的data执行该指令。

　　block可以是一维二维或者三维的，但是，从硬件角度看，所有的thread都被组织成一维，每个thread都有个唯一的ID。

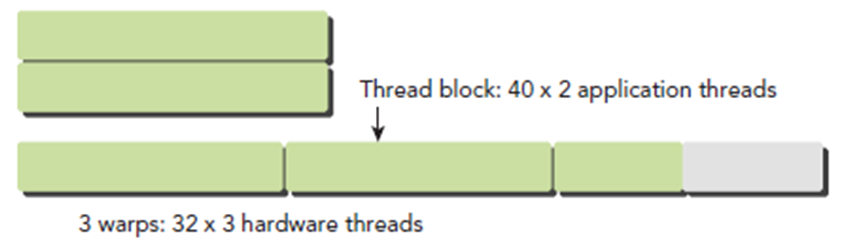

　　每个block的warp数量可以由下面的公式计算获得：

　　一个warp中的线程必然在同一个block中，如果block所含线程数目不是warp大小的整数倍，那么多出的那些thread所在的warp中，会剩余一些inactive的thread，也就是说，即使凑不够warp整数倍的thread，硬件也会为warp凑足，只不过那些thread是inactive状态，需要注意的是，即使这部分thread是inactive的，也会消耗SM资源。

　　每一个块上面最多可以有1024个线程。

　　每一个SM（多核流处理器）上面最多有1636个线程。

　　SM中的线程调度单元又将分配到的块进行细分，将其中的线程组织成更小的结构，称为线程束（warp）。所以由32个线程组成的Warp是CUDA程序执行的最小单位，并且同一个warp是严格串行的。warp的设计被用于隐藏延迟操作。尽可能充分利用每个线程块的线程容量能得到足够多的warp隐藏长延迟操作。
