数字电路：学习逻辑门（与、或、非）

在数字电路的世界里，逻辑门是构建复杂电路的基石。它们通过简单的逻辑运算实现信号的处理和传递，从而为现代电子设备提供强大的功能支持。本文将从逻辑门的基本概念入手，结合生动的例子，帮助读者深入理解“与”、“或”、“非”三种基本逻辑门的工作原理及其应用。

目录

---

1. 数字电路与逻辑门简介

数字电路是现代电子技术的核心，它通过二进制信号（0和1）来表示信息，并利用逻辑门完成信号的处理和传递。与模拟电路不同，数字电路具有抗干扰能力强、稳定性高的特点，因此被广泛应用于计算机、通信设备和工业控制系统中。

逻辑门是数字电路的基本单元，它们通过输入信号的组合产生特定的输出信号。常见的逻辑门包括“与”门、“或”门和“非”门，它们分别对应布尔代数中的基本逻辑运算。

2. 逻辑门的基本概念

2.1 逻辑门的定义与分类

逻辑门是一种能够根据输入信号的状态输出特定结果的电路单元。根据输入和输出的关系，逻辑门可以分为以下几类：

• 单输入单输出门：如“非”门。
• 多输入单输出门：如“与”门和“或”门。
• 多输入多输出门：如异或门（XOR）和同或门（XNOR）。

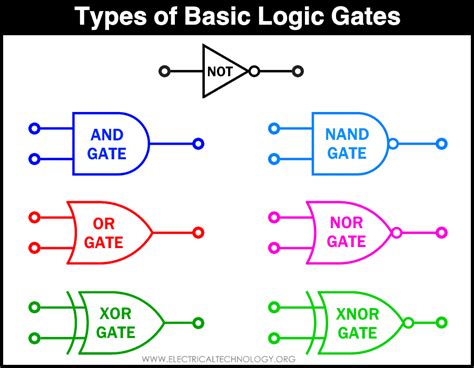

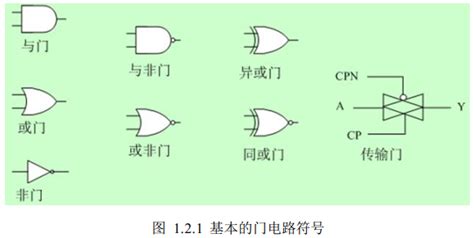

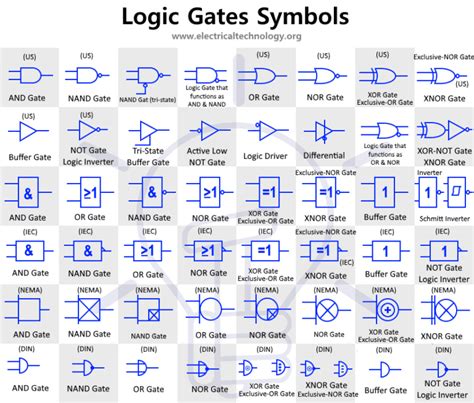

2.2 常见逻辑门的符号与功能

• “与”门（AND） ：只有所有输入均为高电平（1）时，输出才为高电平；否则输出为低电平。
• “或”门（OR） ：只要有一个输入为高电平（1），输出即为高电平；只有当所有输入均为低电平（0）时，输出才为低电平。
• “非”门（NOT） ：输入与输出互为反向，即输入为高电平时，输出为低电平；反之亦然。

3. 逻辑门的工作原理

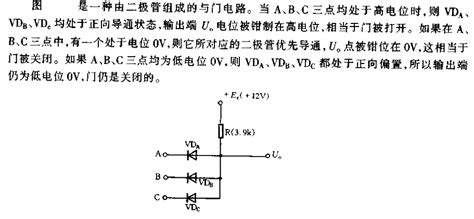

3.1 “与”门（AND）

“与”门是最简单的逻辑门之一。它的工作原理可以用一个简单的比喻来说明：假设你正在准备一场派对，需要同时满足以下条件才能发出邀请：

• 客人A确认参加；
• 客人B确认参加；
• 客人C确认参加。

只有当这三位客人都确认参加时，你才会发出邀请。如果其中有一位客人没有确认，派对就不会举行。这就是“与”门的工作原理：只有所有输入都为1时，输出才为1。

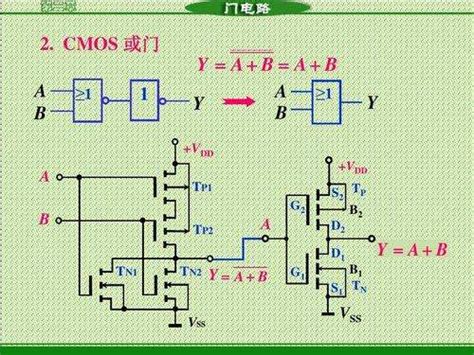

3.2 “或”门（OR）

“或”门的工作原理则类似于家庭成员决定是否一起外出旅行。假设家庭成员A、B和C需要就是否去海边度假达成一致意见：

• 如果A想去海边；
• 或者B想去海边；
• 或者C想去海边；

那么整个家庭就会去海边旅行。这就是“或”门的工作原理：只要有一个输入为1，输出就为1。

3.3 “非”门（NOT）

“非”门的作用是取反。它就像一个开关，当输入为开时，输出为关；当输入为关时，输出为开。例如，在一个简单的家庭灯光控制系统中，“非”门可以用来控制灯的开关：当有人进入房间时，灯光自动开启；当没有人时，灯光自动关闭。

4. 逻辑门的应用实例

4.1 家庭自动化中的逻辑门

在家庭自动化系统中，逻辑门被广泛应用于各种场景。例如：

• 智能灯控：通过“与”门检测是否有人在家且天色已晚，从而自动开启灯光。
• 安全报警系统：通过“或”门检测门窗是否关闭或运动传感器是否触发，从而启动报警系统。
• 恒温控制系统：通过“非”门检测室内温度是否超出设定范围，从而自动调节空调。

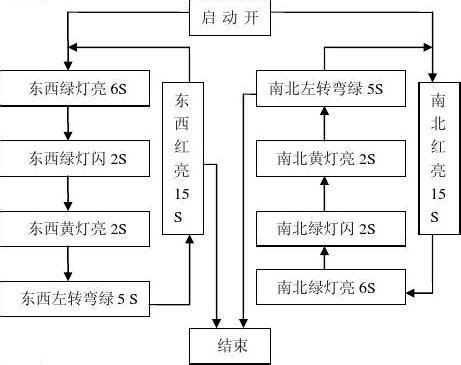

4.2 交通信号灯的控制

交通信号灯是逻辑门应用的经典案例。红绿灯的切换可以通过以下逻辑实现：

• 当绿灯亮起时，红灯和黄灯同时熄灭；
• 当黄灯亮起时，绿灯熄灭；
• 当红灯亮起时，黄灯熄灭。

这些切换过程可以通过“与”门、“或”门和“非”门的组合来实现。

5. 逻辑门的组合与扩展

5.1 复合逻辑门的实现

通过组合基本逻辑门，可以实现更复杂的逻辑功能。例如：

• 与非门（NAND） ：由“与”门和“非”门组合而成，其输出为“与”运算结果的反向。
• 或非门（NOR） ：由“或”门和“非”门组合而成，其输出为“或”运算结果的反向。

5.2 实际电路设计中的应用

在实际电路设计中，逻辑门被用于构建各种功能模块。例如：

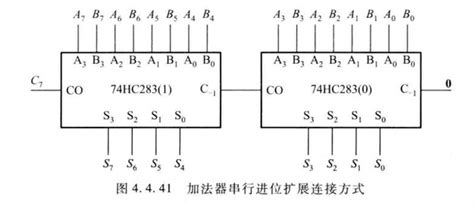

• 加法器：通过组合多个全加器实现二进制数的加法运算。
• 译码器：将二进制编码转换为对应的输出信号。
• 编码器：将开关状态转换为二进制编码。

6. 总结与展望

逻辑门是数字电路的基础，它们通过简单的逻辑运算实现复杂的信号处理功能。从家庭自动化到交通控制，从智能设备到计算机系统，逻辑门的应用无处不在。通过学习逻辑门的基本概念和工作原理，我们可以更好地理解数字电路的设计方法，并为未来的电子技术发展奠定基础。

---
