记录 | KIKUSUI的电子负载使用 PLZ1205W

---

前言

参考文章：

自己的感想

---

一、基础介绍

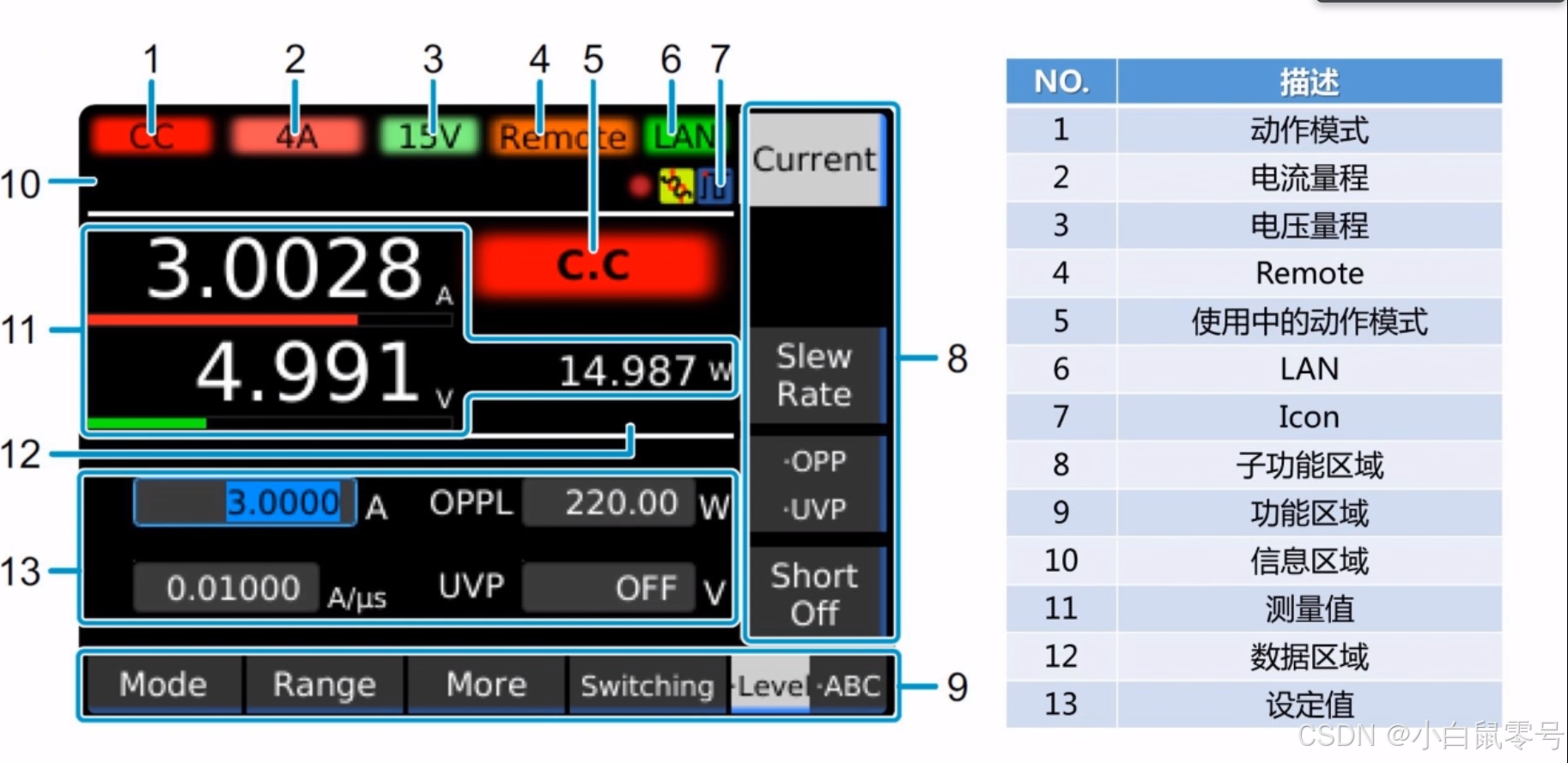

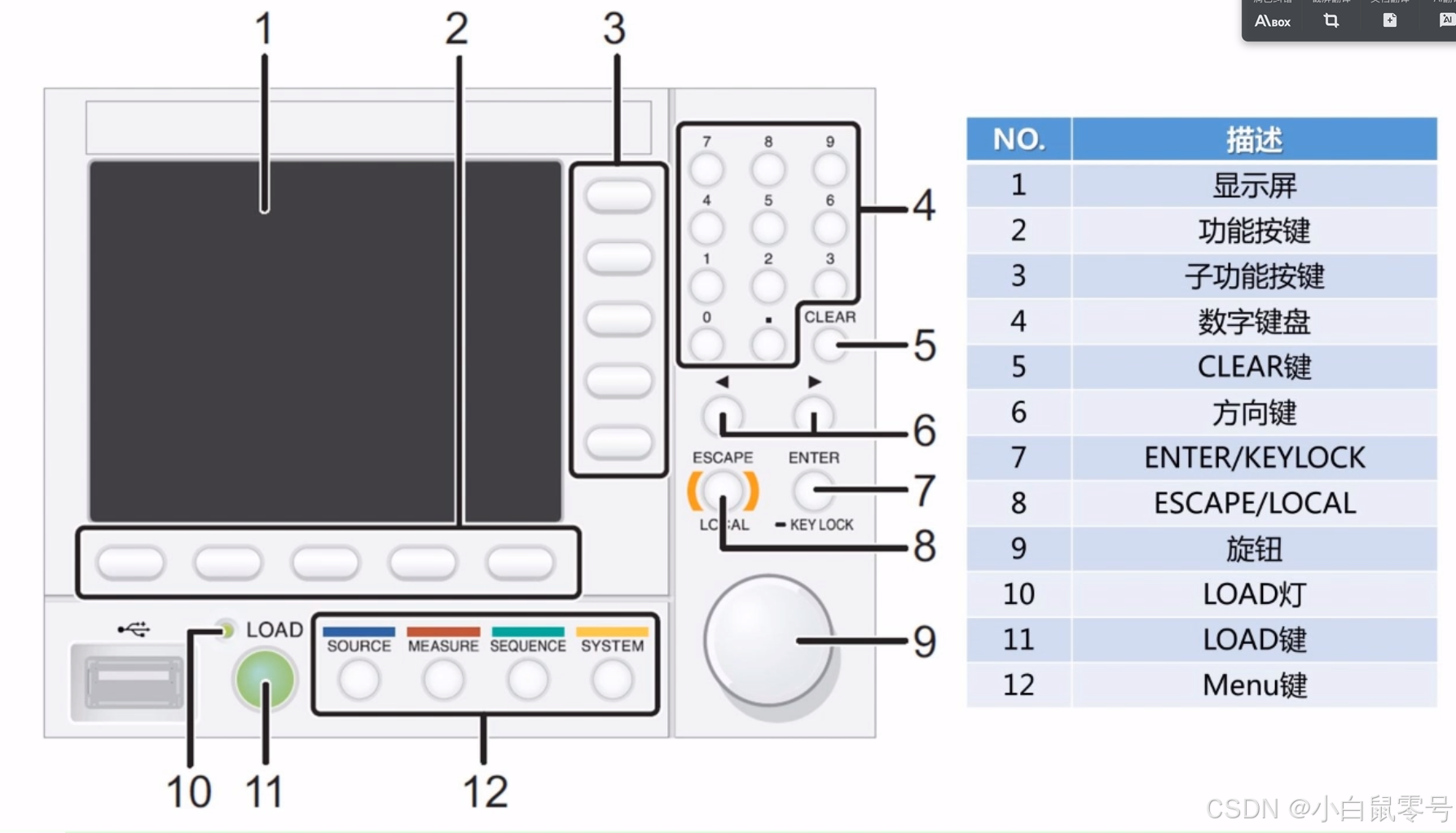

1.1 前面板

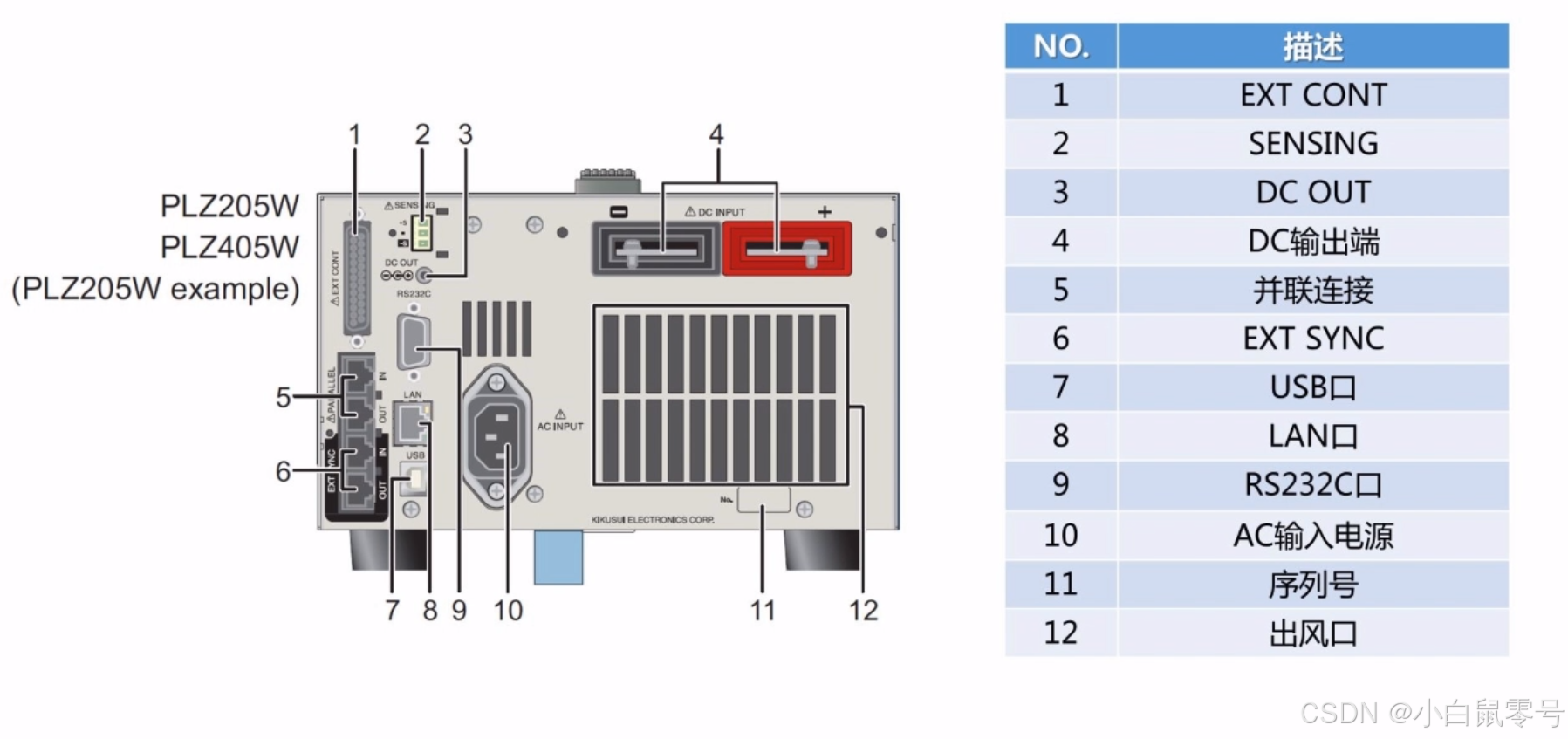

1.2 后面板

---

二、操作模式

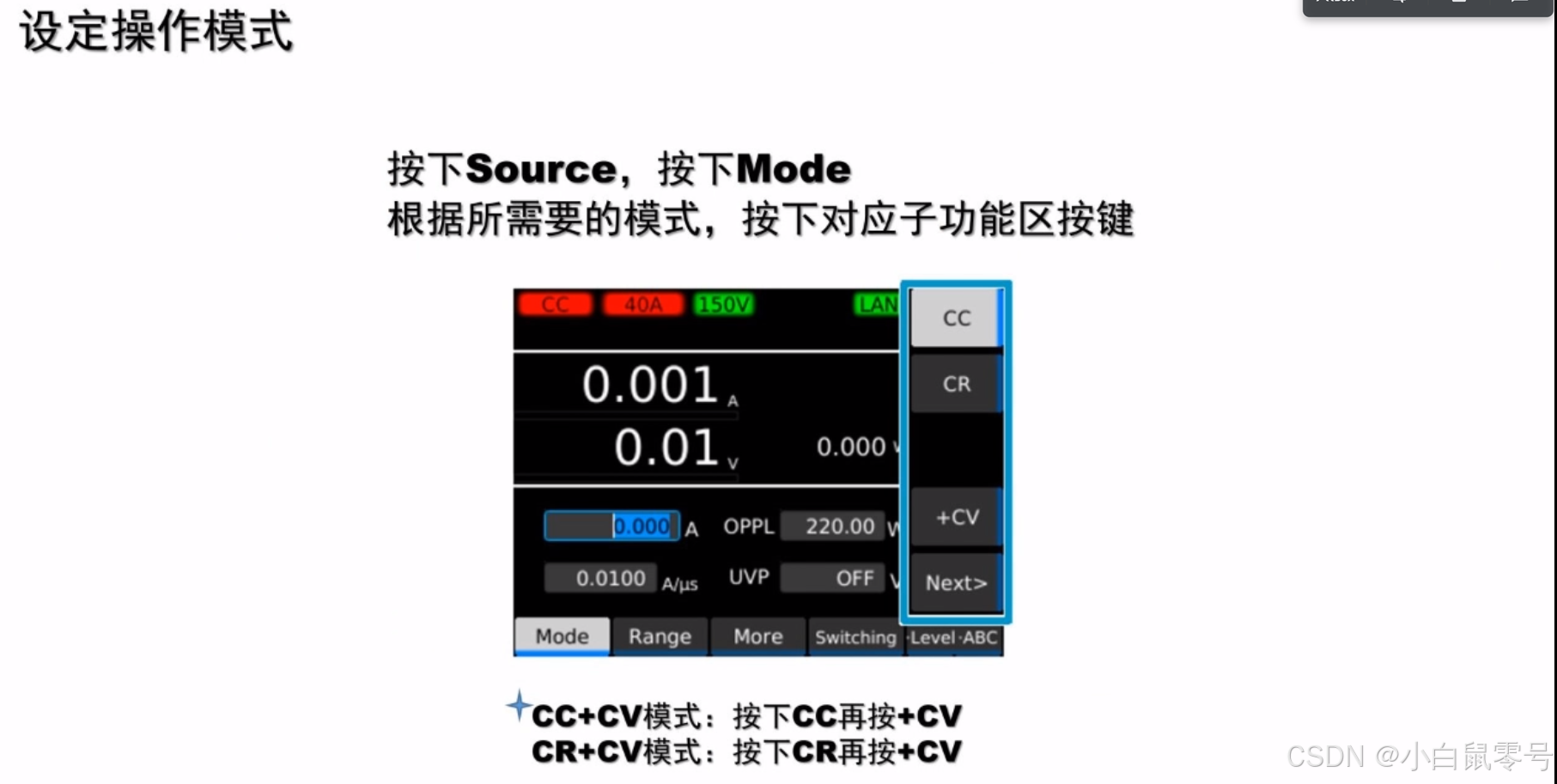

2.1 设定操作模式

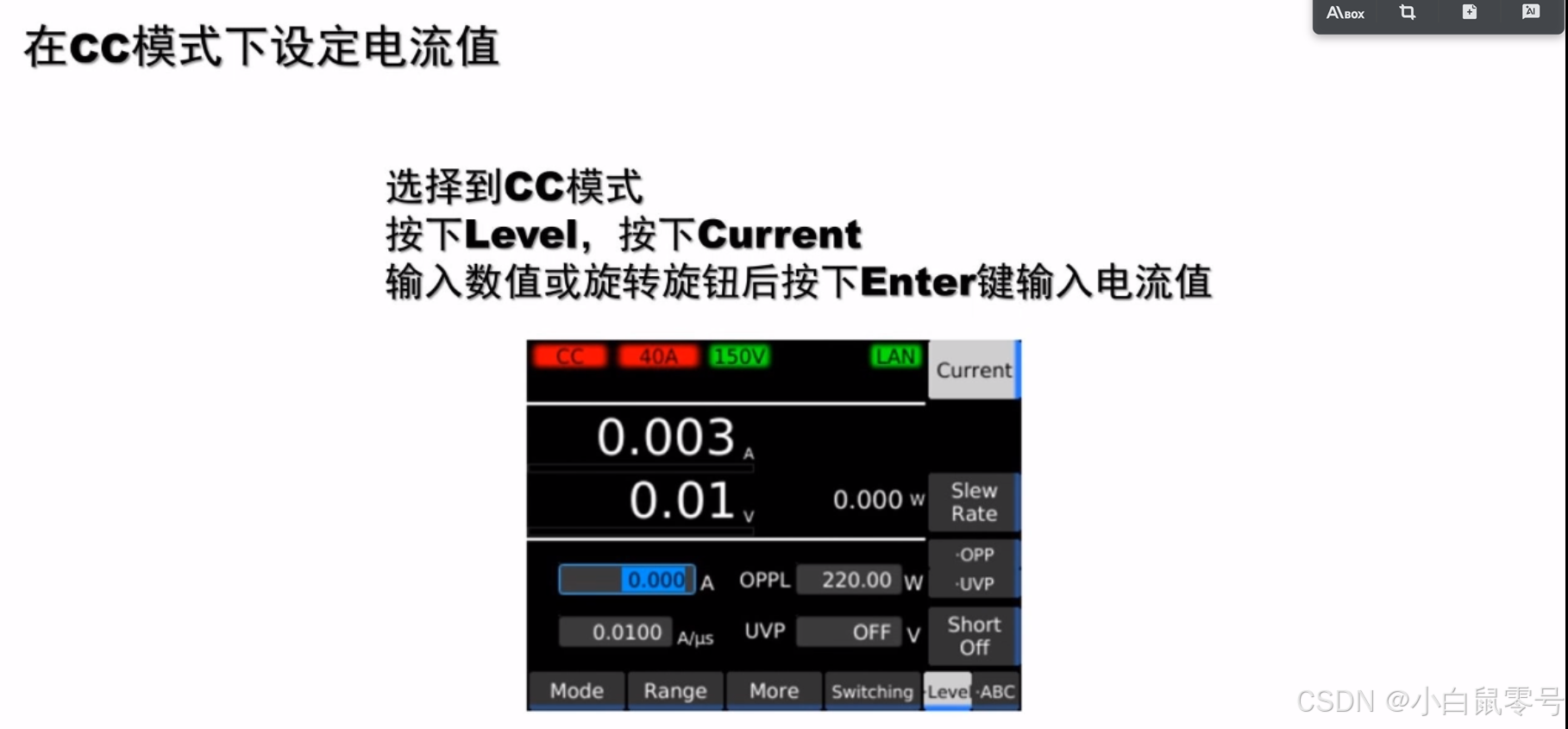

2.2 CC模式下设定电流值

三、LabVIEW

3.1 环境安装

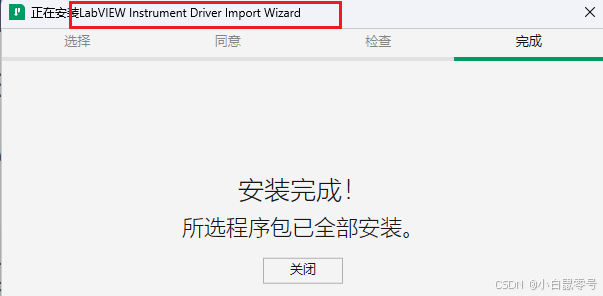

这里需要安装菊水他们特定的LabVIEW组件库。【网址如下图：】

https://www.ni.com/en/forms/labview-instrument-driver-import-wizard-cvi.html?submit=success

另一个需要安装的插件网址：
http://joule.ni.com/nidu/cds/view/p/id/2589

3.2 快捷方式

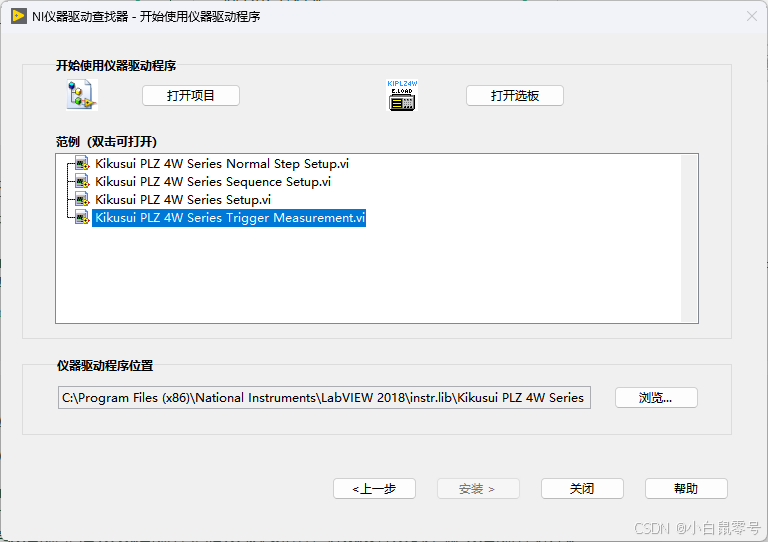

发现可以通过LabVIEW中的查找驱动来快速安装菊水的PLZ系列驱动。下图是我安装好后，自带的驱动样例。

驱动默认安装的位置：C:\Program Files (x86)\National Instruments\LabVIEW 2018\instr.lib\Kikusui PLZ 4W Series

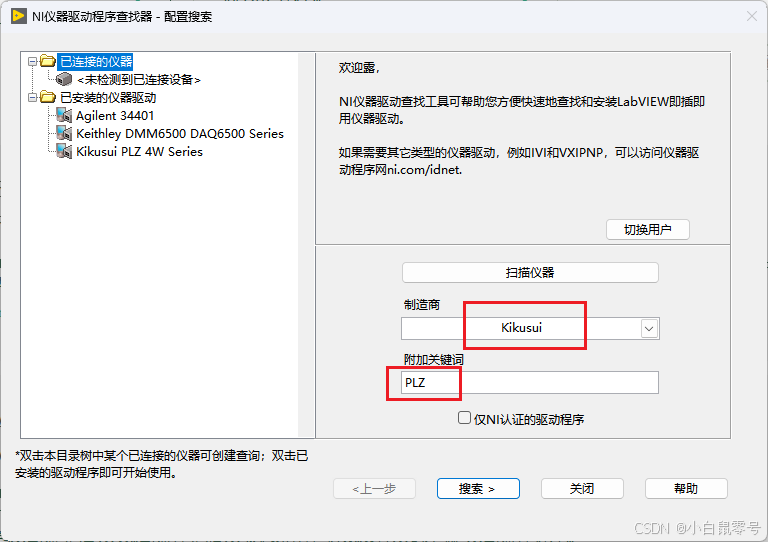

搜索方式为：

四、菊水自己的测试软件

4.1 驱动安装

需要安装KI-VISA，安装链接：https://global.kikusui.co.jp/dri-fir-upd/ki-visa/
注意：这个和已经安装过的NI-VISA，NI-IVI这些是不冲突的。

4.2 LAN连接

Step 1

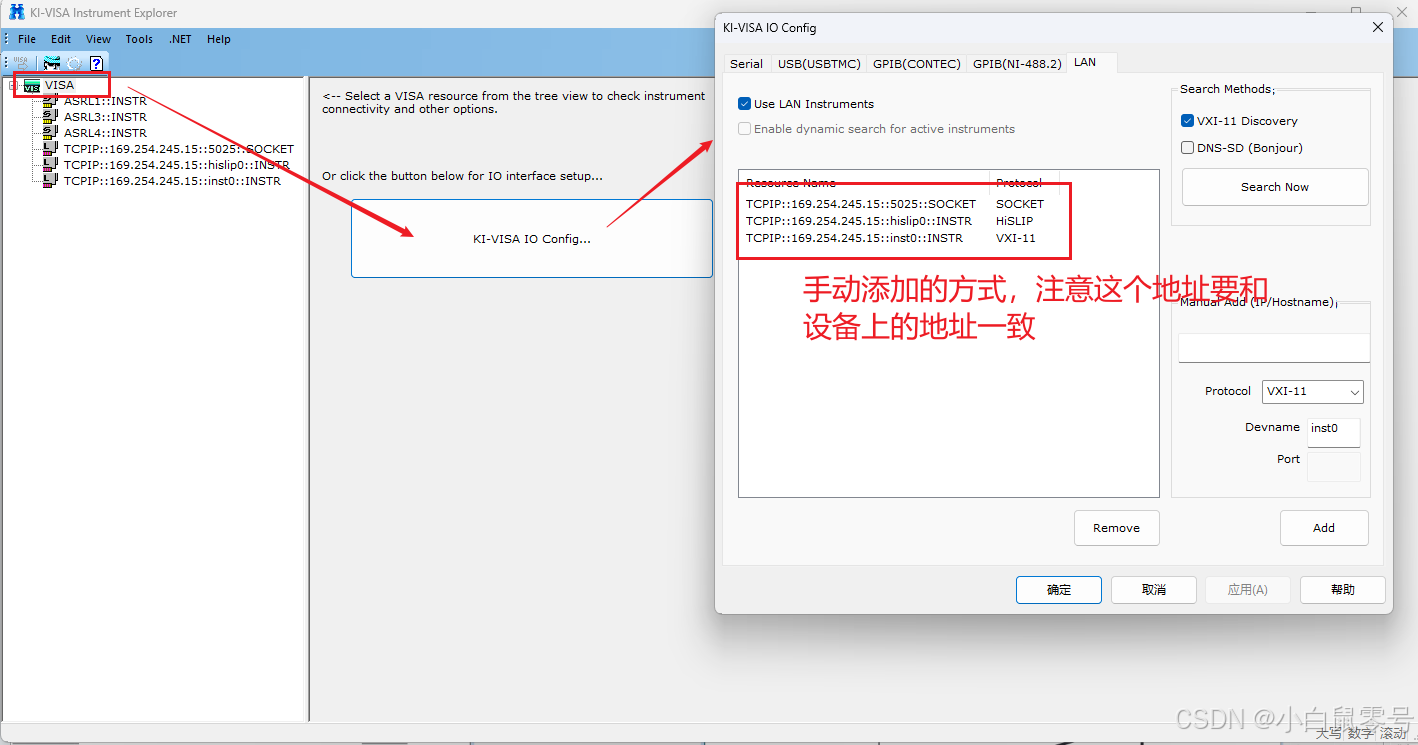

安装完后，查看LAN地址。这里我是手动配置的，因为我这边的“Enable dynamic search”是灰色的，无法自动查询。

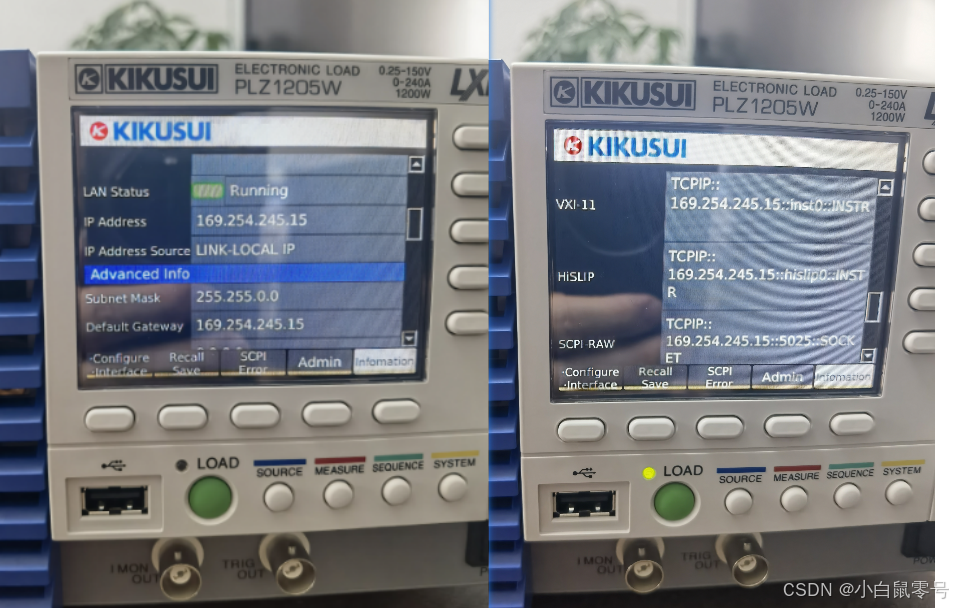

手动配置，需要查看PLZ1205W中的地址配置。操作为：点击“System”，选择“Information”，就可以查看。

Step 2

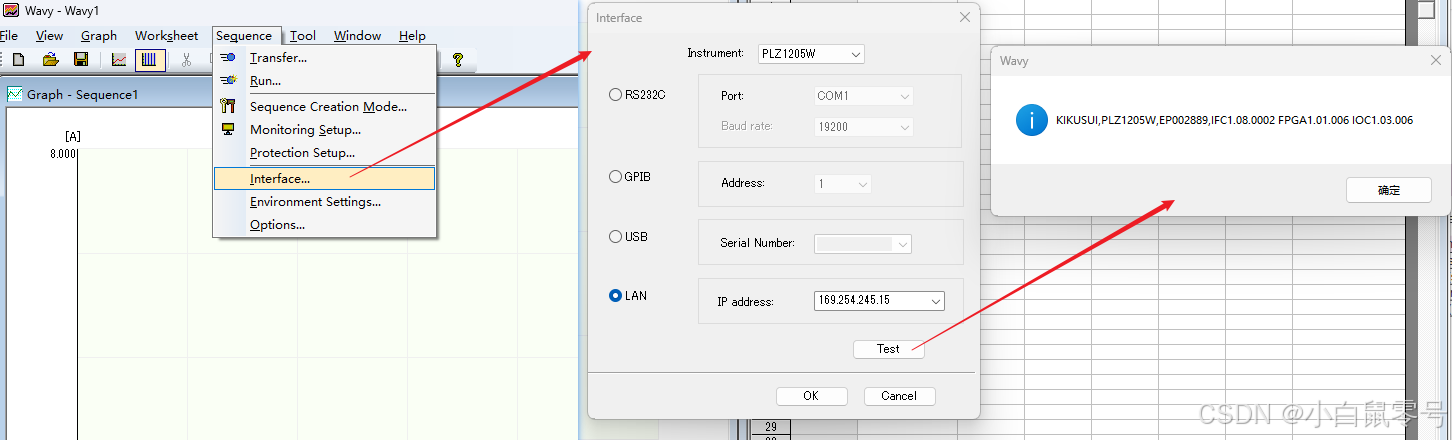

打开菊水的测试软件：Wavy
点击“Sequence”，选择“Interface”，选择产品型号，点击LAN，选择IP地址，最后点击Test 。如果出现产品信息，代表LAN连接成功。

Step 3 控制

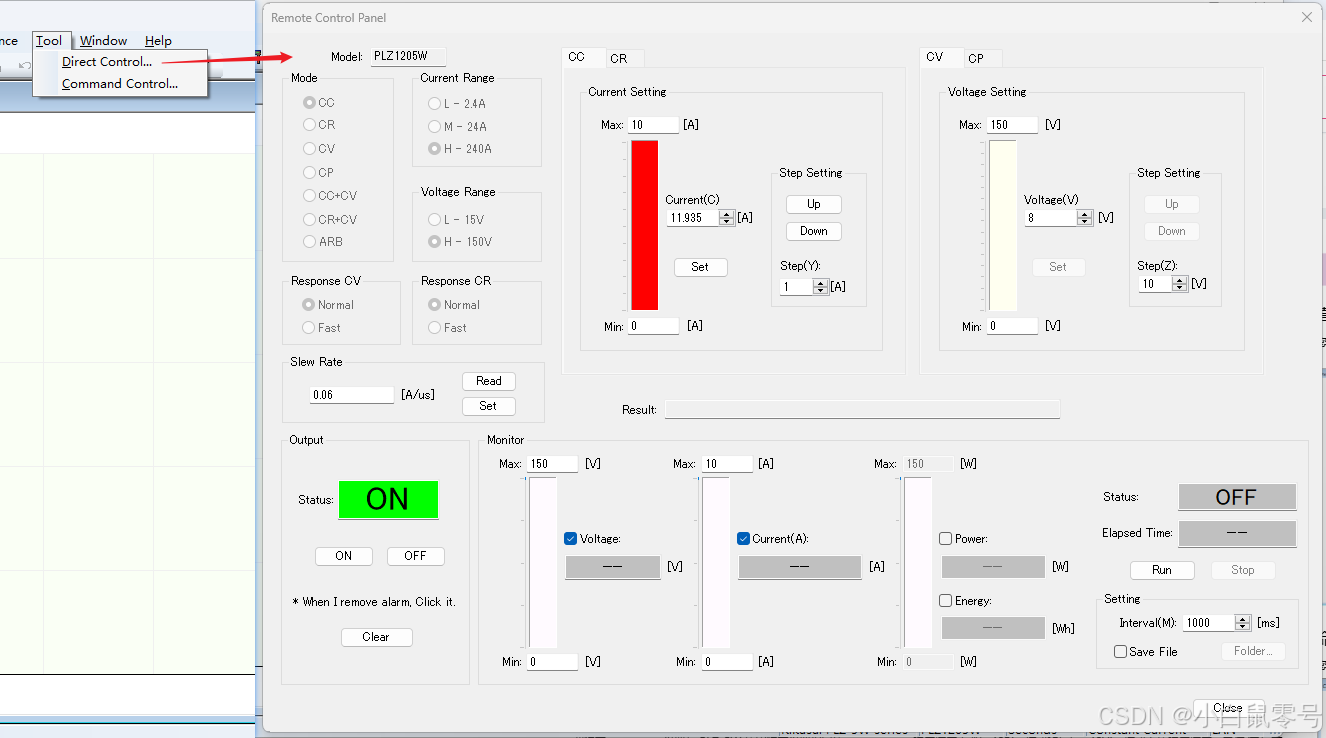

直接控制

命令控制

---

更新时间

• 2024-12-03：创建。
