记录 | 基于博图的组态环境设置

---

前言

参考文章：

自己的感想
由经验丰富的同事提供的配置方法，主要是条理清晰。

---

一、配置

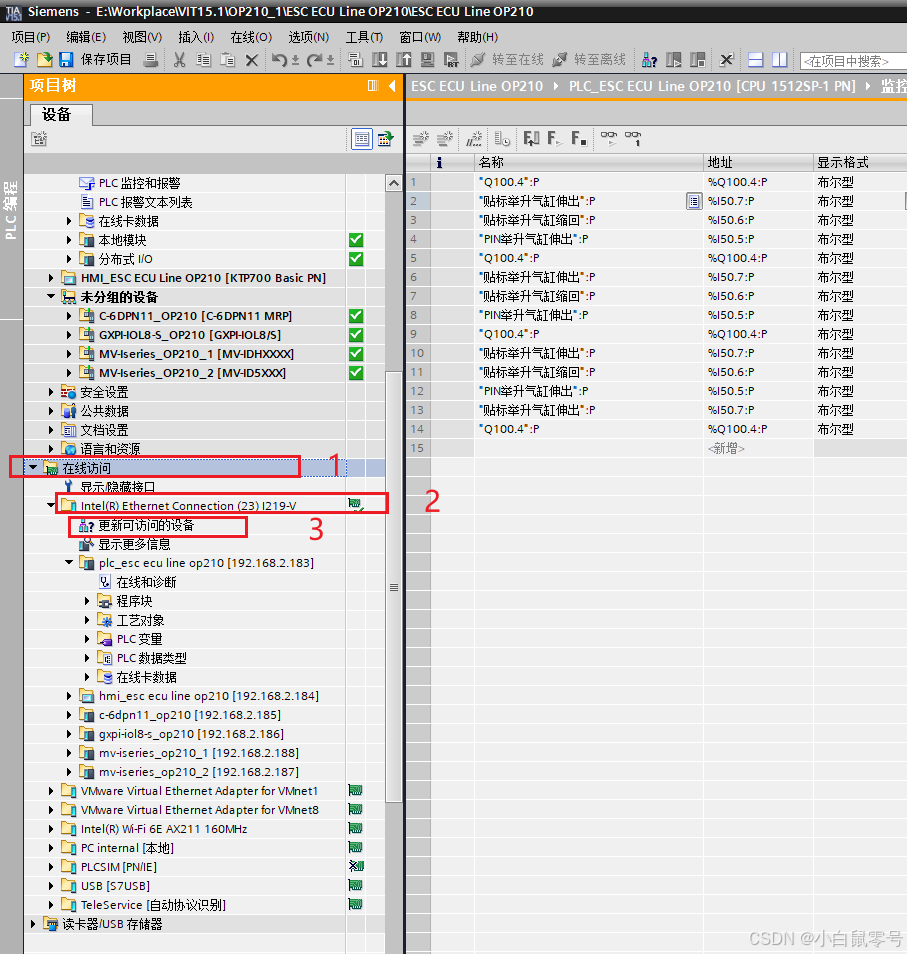

首先，在在线访问中配置IP地址和设备名称。
点击顺序：在线访问 -> Intel Ethernent （就是自己的网线连接）-> 更新可访问的设备
这样就能刷新出当前网段下搜索到的设备。

---

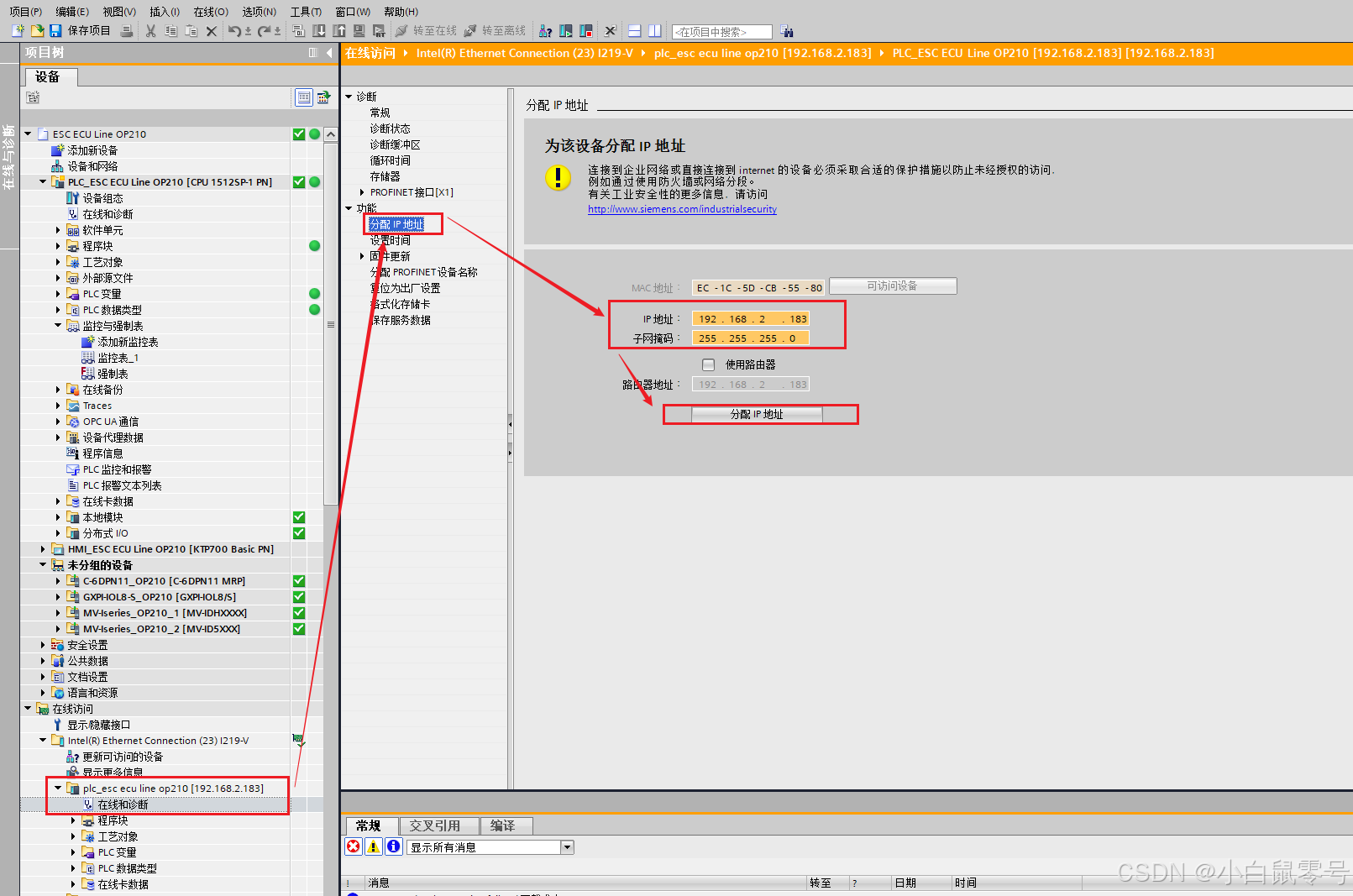

二、点击在线和诊断

顺序：在线和诊断 -> 分配IP地址 -> 修改IP地址和子网掩码 -> 点击“分配IP地址”
如果需要修改名称，就点击 “分配PROFINET设备名称”

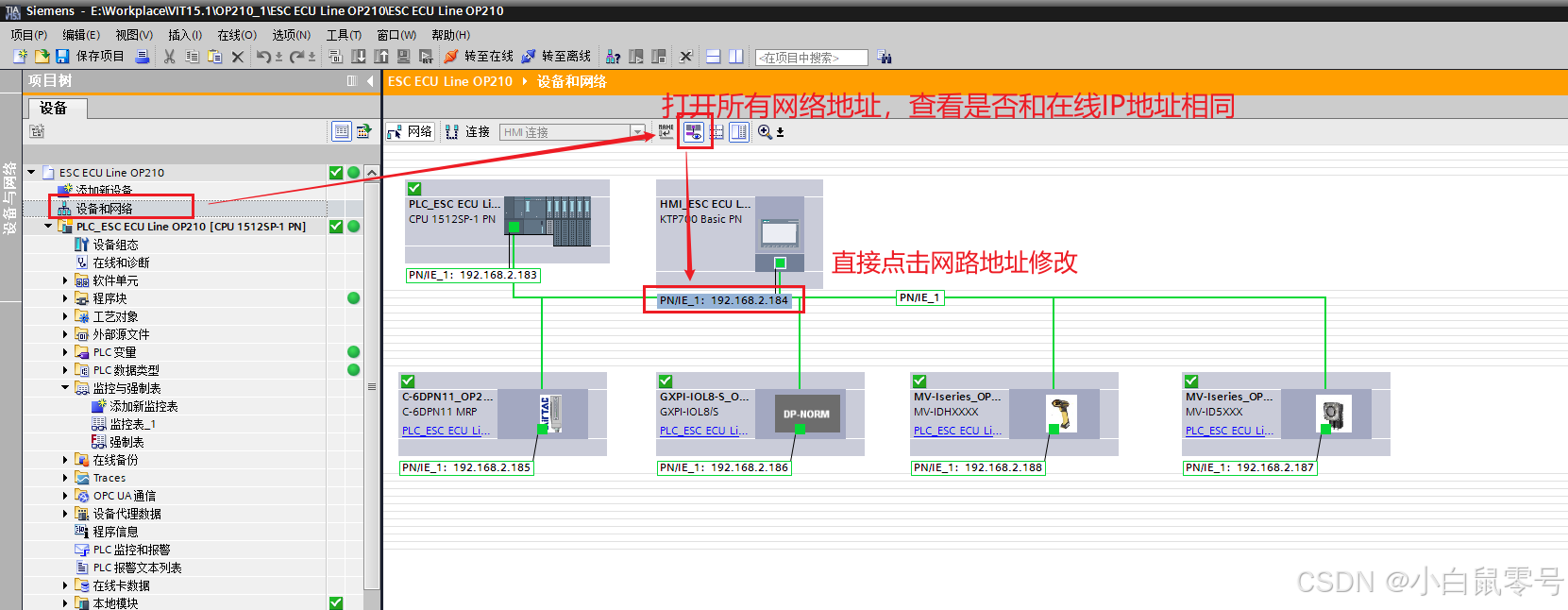

三、组态设备中的IP地址修改

之后，需要验证组态网络中的IP地址是否和在线的IP地址相同。
点击顺序： 设备和网络 -> 点击“小眼睛” ->点击不对的网络IP进行修改

---

更新时间

• 2025.01.08：创建。
