XGBoost + Boosting 原理简介

XGBoost原理简介

1. 背景

今天听了贪心学院主办，李文哲老师主讲的《XGBoost的技术剖析》直播，让我对XGB的原理有了一些了解。于是我想写一篇笔记整理一下听课的内容。

老师讲得挺通俗易懂的，不过由于XGB本身具有一定的复杂性，要看懂这篇笔记需要有如下的背景知识：

1. 决策树的原理
2. 泰勒级数
3. 损失函数
4. 惩罚函数

如果对这些概念不太了解，推荐阅读复旦大学邱锡鹏老师的开源书《神经网络与深度学习》还有人民邮电出版社的《机器学习实战》，泰勒级数可以参考高数课本和网络资料。

2. Boosting

从 XGBoost 这个名字就能看出来，这个模型使用了 Boosting 的方法，那么我们就来先了解一下 Boosting 它是个啥玩意儿。

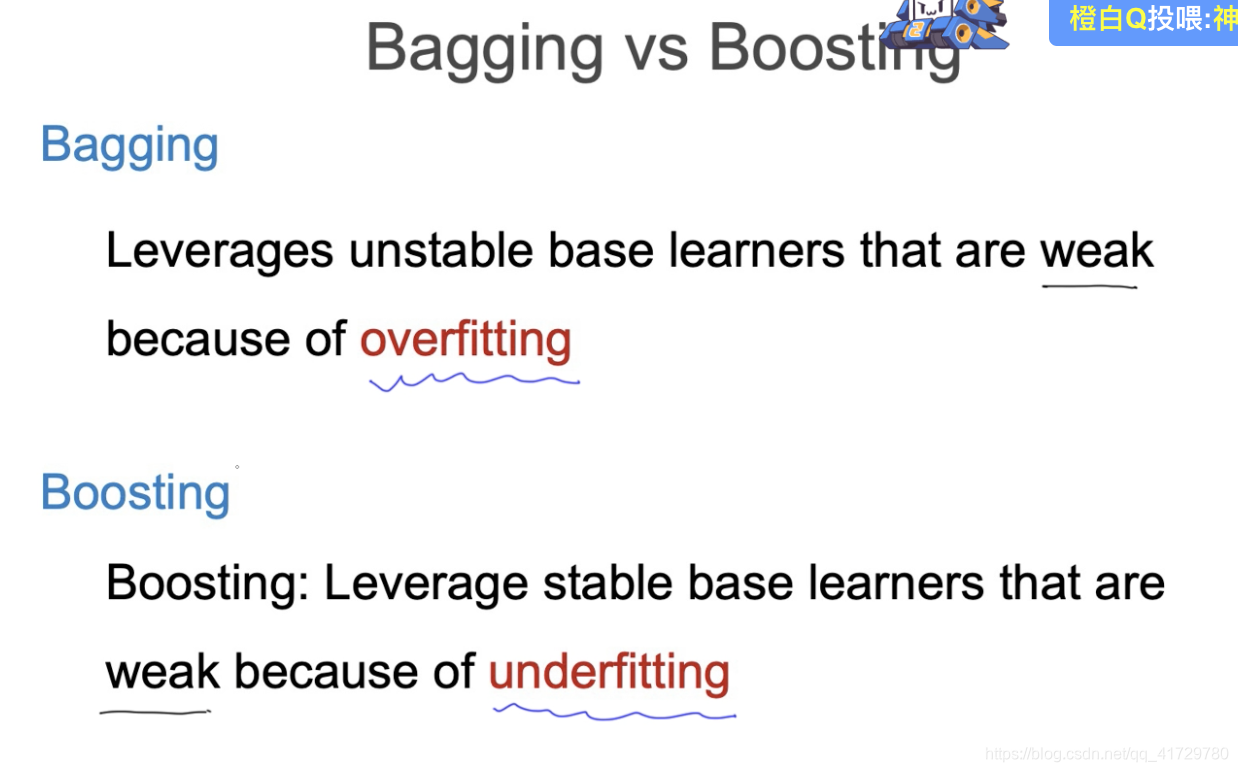

$$\text{Figure 1. Bagging vs Boosting}$$

老师的PPT中对比了 Bagging 和 Boosting 两种常用的集成学习方法。

• Bagging：利用多个过拟合的弱学习器来获得更好的效果。典型的算法有随机森林。

• Boosting：利用多个欠拟合的弱学习器来获得更好的效果。典型的算法有GBDT/GBRT，Adaboost，XGBoost和LightGBM。

Boosting 本身在不同算法中的具体应用也不完全相同，而从 XGBoost ¹的论文 中我们能够了解到，它主要借鉴了 GBDT 的 Boosting 方法

为了加深对 Boosting 的了解，我把 GBDT ² 的论文也找出来看了一下。

2.1. 建立映射

首先，我们通过公式$(1)$建立从 $\mathbf{x}$ 到 $y$ 的映射。

y ^ = F ( x ; { β m , a m } 1 M ) = ∑ m = 1 M β m h ( x ; a m ) (1) \widehat{y} = F\left(\mathbf{x} ;\left\{\beta_{m}, \mathbf{a}_{m}\right\}_{1}^{M}\right)=\sum_{m=1}^{M} \beta_{m} h\left(\mathbf{x} ; \mathbf{a}_{m}\right) \tag{1} y ​=F(x;{βm​,am​}1M​)=m=1∑M​βm​h(x;am​)(1)

这里的 $\mathbf{x}$ 和 ${\mathbf{a}}_m$ 用粗体显示，表示它们都是向量，$\hat{y}$ 表示模型的预测值。

公式$(1)$中的 $h\left(\mathbf{x};{\mathbf{a}}_m\right)$ 表示一个个弱分类器， ${\mathbf{a}}_m$ 是弱分类器的参数，${\beta }_m$ 是其权重， { β m , a m } 1 M \left\{\beta_{m}, \mathbf{a}_{m}\right\}_{1}^{M} {βm​,am​}1M​ 是 ${\mathbf{a}}_m$ 和 ${\beta }_m$ 的 $M$ 个组合。$M$表示弱分类器的数量。

公式$(1)$表示 GBDT 是通过对多个弱分类器结果进行线性加权求和从而求出最终结果的。

2.2. 计算参数

建立了$\mathbf{x}$ 到 $y$ 的映射之后，我们就需要考虑如何去计算函数中的参数。

$$\left({\beta }_m,{\mathbf{a}}_m\right)=\arg \underset{\beta ,\mathbf{a}}{\min }\sum _{i=1}^{N}L\left(y_i,F_{m-1}\left({\mathbf{x}}_i\right)+\beta h\left({\mathbf{x}}_i;\mathbf{a}\right)\right)\text{\hspace{1em}(2)}$$

公式 $(2)$ 中，$\arg \underset{\beta ,\mathbf{a}}{\min }$ 表示使其右边的表达式最小的 $(\beta ,\mathbf{a})$ 组合，$L(y_i,\widehat{y_i})$ 为损失函数。

公式 $(2)$ 说明参数 $\left({\beta }_m,{\mathbf{a}}_m\right)$是通过使得损失函数最小化计算出来的，具体如何计算就取决于我们使用什么具体的损失函数和优化器了。

同时， 我们还可以推出公式 $(3)$。

$$F_m(\mathbf{x})=F_{m-1}(\mathbf{x})+{\beta }_{m}h\left(\mathbf{x};{\mathbf{a}}_m\right)\text{\hspace{1em}(3)}$$

公式 $(3)$ 中 $F_m(\mathbf{x})$ 是训练完 $m$ 个弱分类器以后，模型的输出结果。

公式 $(3)$ 说明 GBDT 在训练每第 $m$ 个弱分类器时，我们需要先将前 $m-1$ 个弱分类器的预测结果求和，从而获得一个新的预测结果，在此基础上对第 $m$ 个弱分类器进行训练和预测。即新的弱分类器是在已有模型的残差上进行训练的。

可理解为如下公式。

$${\beta }_{m}h\left(\mathbf{x};{\mathbf{a}}_m\right)\to (y_i-\sum _{k=1}^{m-1}{\beta }_{k}h\left(\mathbf{x};{\mathbf{a}}_k\right))\text{\hspace{1em}(4)}$$

即第 $m$ 个弱分类器的训练目标是输出趋近于 $y_i$ 和 前$m-1$ 个弱分类器的结果之和的差值。

再结合老师PPT中的例子，应该就能够很好地理解 Boosting 的作用。

$$\text{Figure 2. Boost Tree}$$

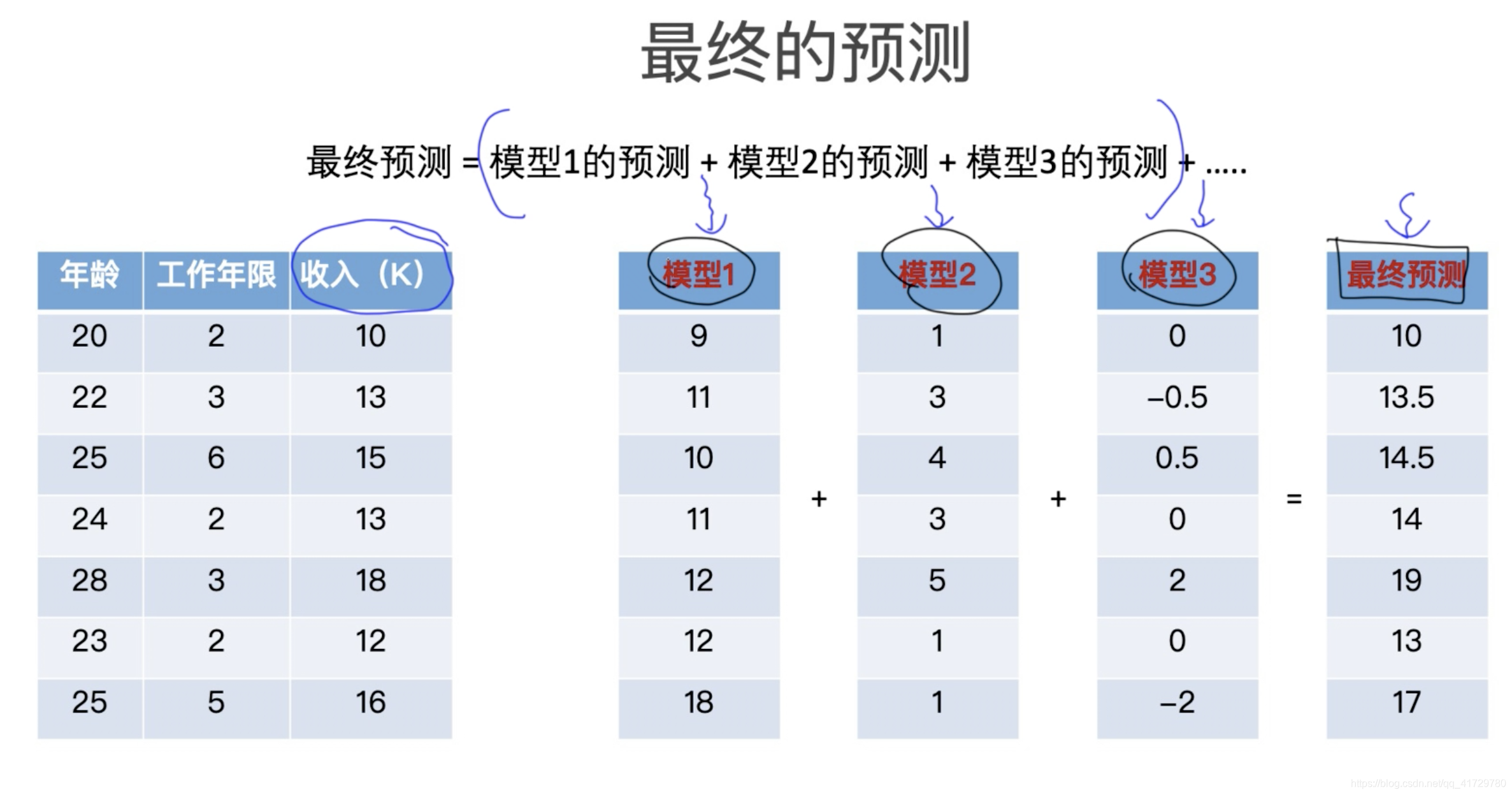

$$\text{Figure 3. Model Predict}$$

3. XGBoost的目标函数

了解了 Boosting 之后，我们就可以开始学习 XGBoost 了，首先从它的目标函数开始分析。

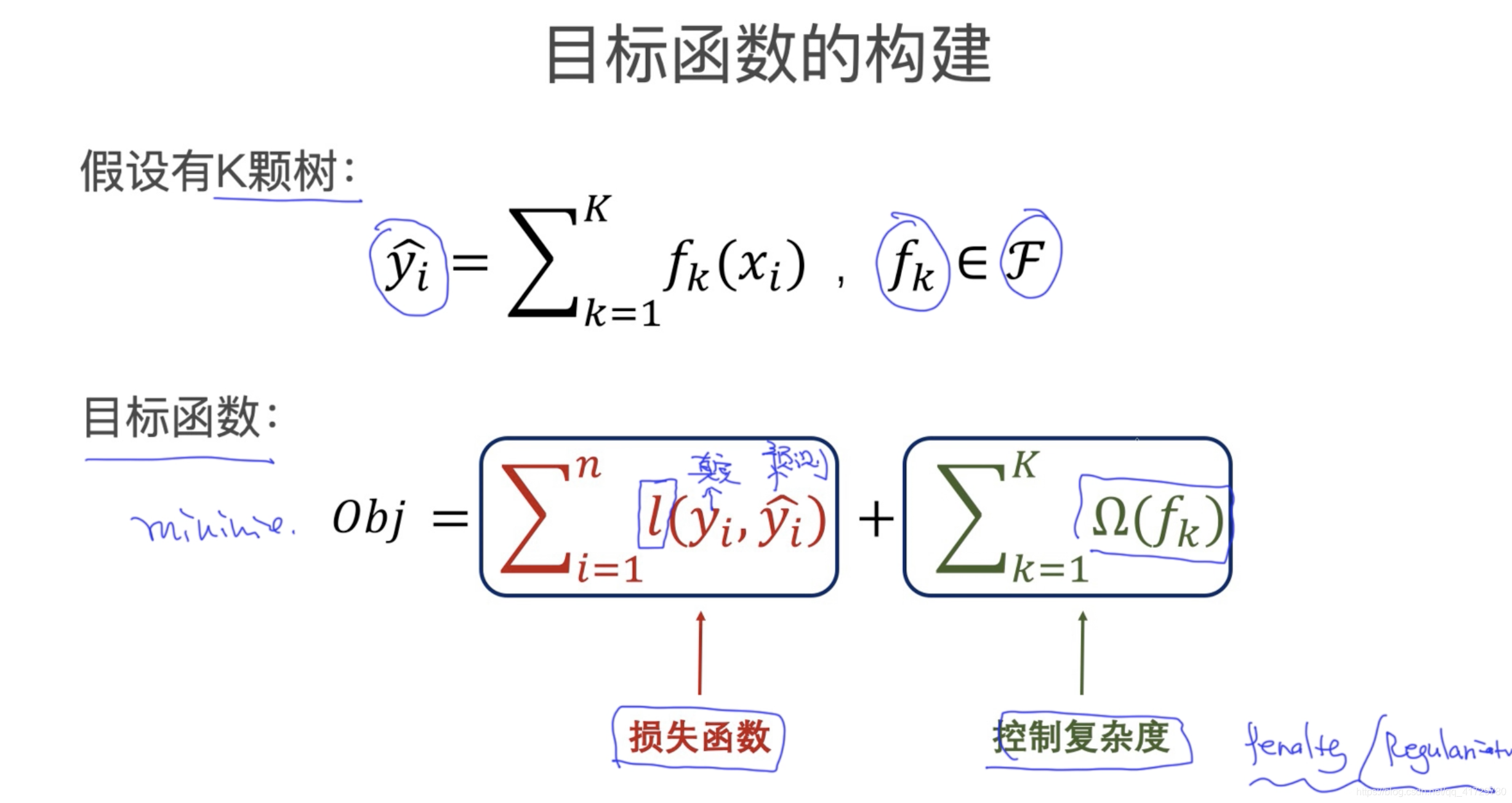

$$\text{Figure 4. Object Function}$$

我们一般使用树模型来作为弱分类器，假设有 $K$ 颗树，对第 $i$ 个输入，它们的预测值为 ${\hat{y}}_i$。

$${\hat{y}}_i=\sum _{k=1}^K{f}_k\left({\mathbf{x}}_i\right),f_k\in \mathcal{F}\text{\hspace{1em}(5)}$$

公式 $(5)$ 中 $f_k({\mathbf{x}}_i)$ 表示第 $k$ 颗树对第 $i$ 个输入向量的预测输出。

而 XGBoost 的目标函数由损失函数和惩罚函数组成，这一点大多数机器学习模型都差不多。通过最小化损失函数来提高预测精度，引入惩罚函数来控制模型复杂度，防止过拟合。

$$Obj=\sum _{i=1}^{n}l(y_i,{\hat{y}}_i)+\sum _{k=1}^K\Omega (f_k)\text{\hspace{1em}(6)}$$

公式 $(6)$ 中的 $n$ 表示输入数据的总数目，我们的优化目标就是最小化目标函数。

$$\min Obj\text{\hspace{1em}(7)}$$

4. 化简目标函数

有了目标函数以后，我们还没有好的办法直接对它进行求解，还需要进行化简。图5是老师的PPT。

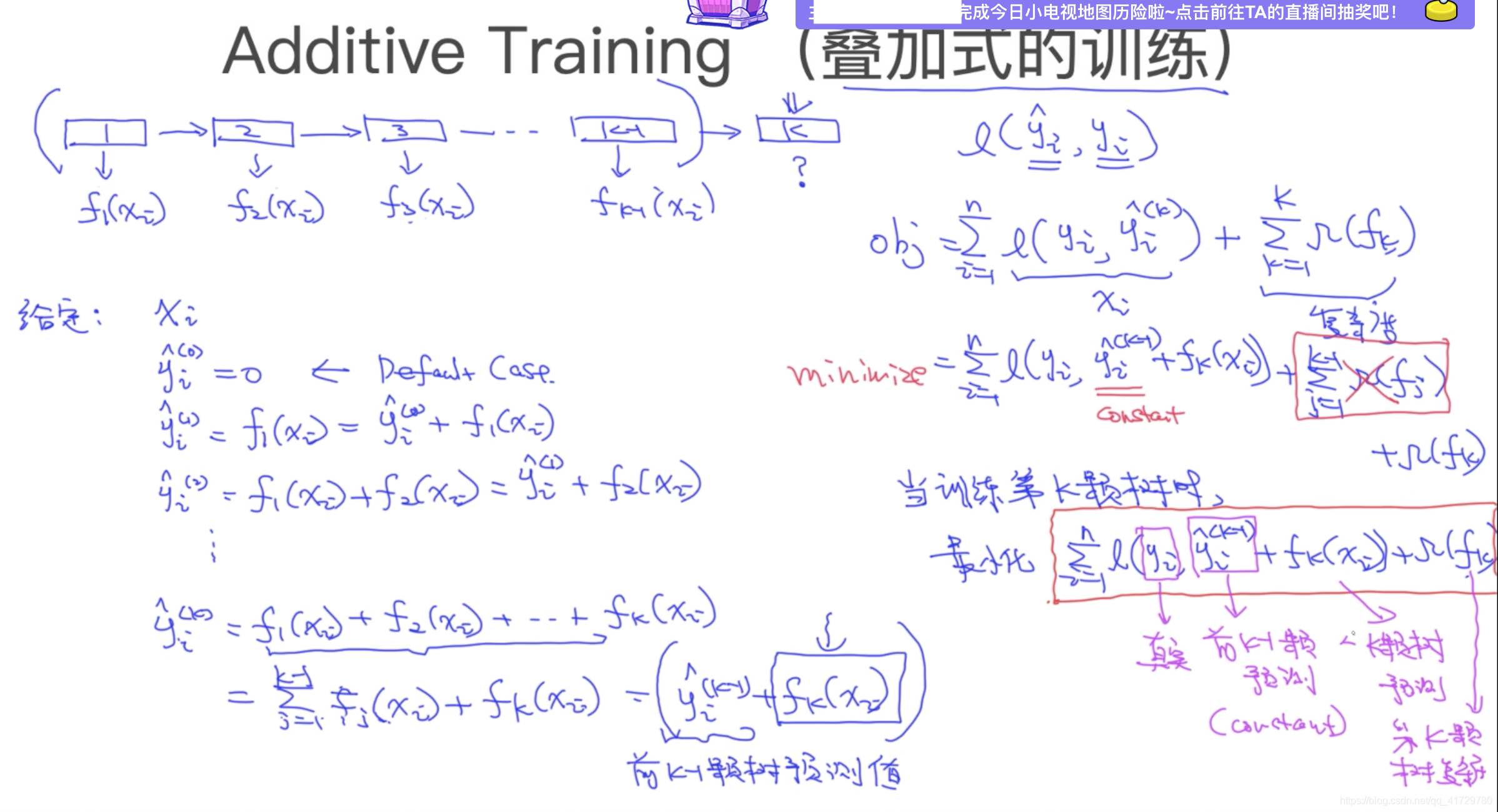

$$\text{Figure 5. Additive Traning}$$

图5的左半部分主要在解释Additive Traning，和我们在 Boosting 部分提到的类似。我们主要关注右半部分的化简过程。

通过将 ${\hat{y}}_i$ 展开，去除常数项，可以将目标函数化简为

$$\begin{array}{rlr}Obj& =\sum _{i=1}^{n}l(y_i,{\hat{y}}_i^{(k)})+\sum _{k=1}^K\Omega (f_k)& \\ & =\sum _{i=1}^{n}l(y_i,{\hat{y}}_i^{(k-1)}+f_k({\mathbf{x}}_i))+\Omega (f_k)& \end{array}\text{\hspace{1em}(8)}$$

此处利用了公式 $(5)$ 将 ${\hat{y}}_i^{(k)}$ 中前 $k-1$ 项分离了出来。因为前 $k-1$ 项已经在各自的训练过程中优化过了，在这里可以视为常数项，所以我们将惩罚函数中的前 $k-1$ 项去除，仅考虑要优化的 $f_k$ 部分。

5. 使用泰勒级数近似目标函数

尽管我们对目标函数进行了化简，但直接对目标函数进行求解，运算的复杂度会非常高，所以我们选择对目标函数进行二级泰勒展开，提高模型的训练速度。

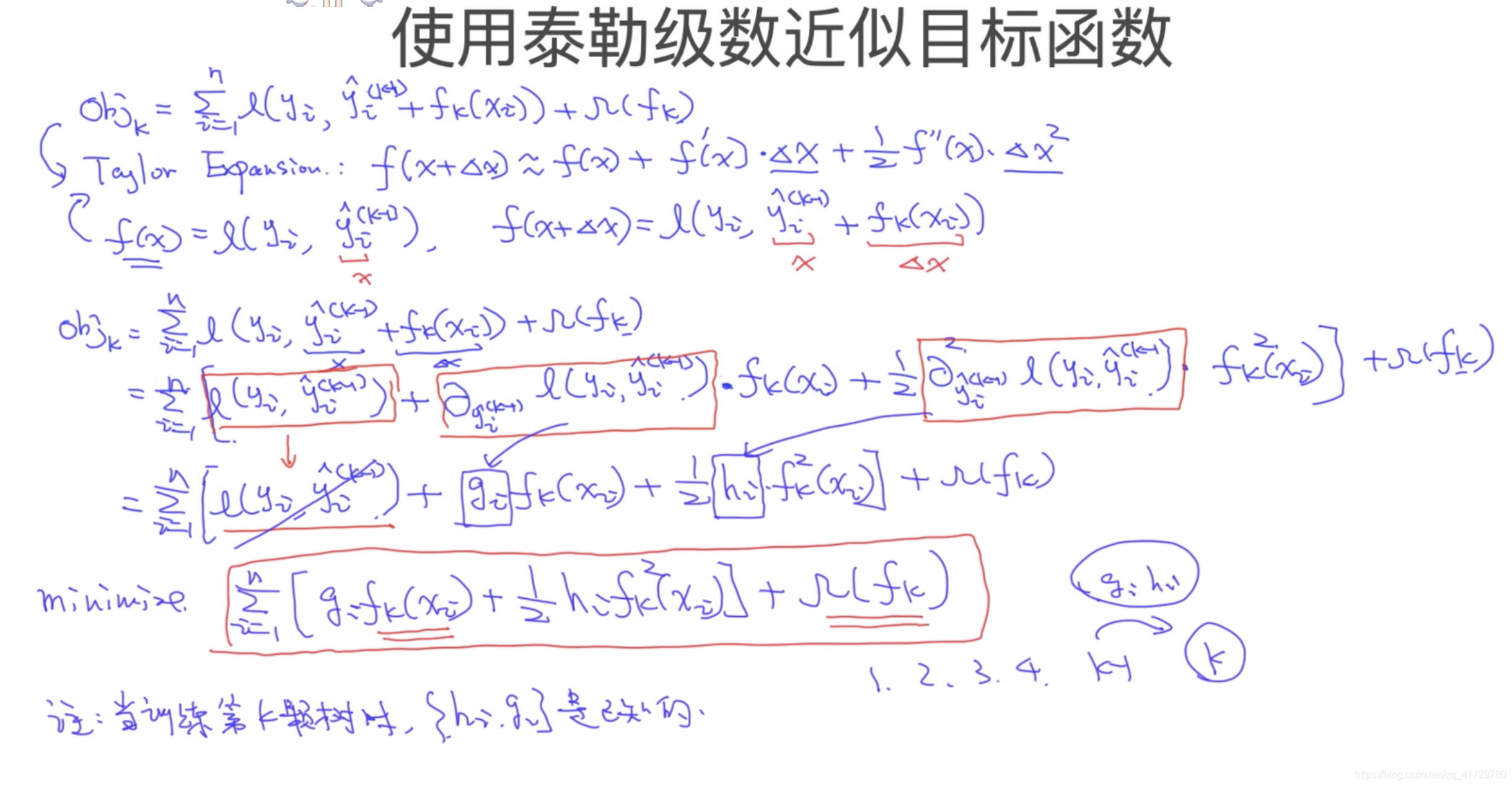

$$\text{Figure 6. Taylor Expansion}$$

根据公式 $(9)$ 中的二级泰勒展开式。

$$f(x+\Delta x)\approx f(x)+f^{\prime }(x)\cdot \Delta x+\frac{1}{2}{f}^{\prime \prime }(x)\cdot \Delta x^2\text{\hspace{1em}(9)}$$

对目标函数进行展开：

$$\begin{array}{rlr}Obj& =\sum _{i=1}^{n}l(y_i,{\hat{y}}_i^{(k-1)}+f_k({\mathbf{x}}_i))+\Omega (f_k)& \\ & =\sum _{i=1}^n\left[l\left(y_i,{\hat{y}}^{(k-1)}\right)+g_i{f}_k\left({\mathbf{x}}_i\right)+\frac{1}{2}{h}_i{f}_k^2\left({\mathbf{x}}_i\right)\right]+\Omega \left(f_k\right)& \end{array}\text{\hspace{1em}(10)}$$

其中 $g_i={\partial }_{\hat{y}(k-1)}l\left(y_i,{\hat{y}}^{(k-1)}\right)$ 且 $h_i={\partial }_{\hat{y}(k-1)}^{2}l\left(y_i,{\hat{y}}^{(k-1)}\right)$， 对应二级泰勒展开式中的一阶导数和二阶导数，由于它们都是基于前 $k-1$ 个模型的，所以在训练第 $k$ 个模型时也是已知的，可以视为常数项。

公式 $(10)$ 中，$l(y_i,{\hat{y}}^{(k-1)})$ 也可视为常数项，并且这一项没有和变量 $f_k({\mathbf{x}}_i)$相乘，所以我们可以将展开后的目标函数再次进行化简，结果为：

$$Obj=\sum _{i=1}^n\left[g_i{f}_k\left({\mathbf{x}}_i\right)+\frac{1}{2}{h}_i{f}_k^2\left({\mathbf{x}}_i\right)\right]+\Omega \left(f_k\right)\text{\hspace{1em}(11)}$$

6. 模型参数化

在公式 $(5)$ 中 ，我们提到$f_k({\mathbf{x}}_i)$ 表示第 $k$ 颗树对第 $i$ 个输入向量的预测输出。那么我们又应该如何在公式中将 $f_k({\mathbf{x}}_i)$ 展开，从而进行训练和调优，最终达到优化模型的目的呢。这里我们就需要将模型参数化，将问题转化为参数优化的问题。

那么我们这一节要解决的子问题就是，如何用参数的形式来表示一颗决策树，或者说，如何将决策树的模型参数化。

我们参考周志华老师《机器学习》 ³ 书中的一个例子。

$$\text{Figure 7. Decision Tree}$$

设 ${\hat{y}}_i=1$表示模型预测第 $i$ 个瓜为好瓜，${\hat{y}}_i=0$表示模型预测第 $i$ 个瓜为坏瓜。叶子节点标签后的数字为叶子节点的标号。

设 I j = { i ∣ q ( x i ) = j } I_j = \{i | q(\mathbf{x}_{i}) = j\} Ij​={i∣q(xi​)=j} 为被分到第 $j$ 个叶子节点中的 ${\mathbf{x}}_i$ 的序号集合。$q({\mathbf{x}}_i)$ 为输入 ${\mathbf{x}}_i$到叶子节点序号的映射。

设 $w_j=\alpha (j)$ 为第 $j$ 个叶子节点的 $\hat{y}$ 值。取样例数据进行说明：

$$\text{Table 1. Sample Data}$$

序号	纹理	触感	密度	好瓜
1	清晰	硬滑	0.697	是
2	清晰	软粘	0.267	否
3	稍糊	硬滑	0.091	否

则

$$\begin{array}{rl}{f}_k({\mathbf{x}}_1)=\alpha (q({\mathbf{x}}_1))=\alpha (2)=1=w_2& \\ f_k({\mathbf{x}}_2)=\alpha (q({\mathbf{x}}_2))=\alpha (1)=0=w_1& \\ f_k({\mathbf{x}}_3)=\alpha (q({\mathbf{x}}_3))=\alpha (3)=0=w_3& \end{array}$$

---

根据上面的定义，我们继续对目标函数进行化简。

首先展开惩罚函数:

$$\Omega (f)=\gamma T+\frac{1}{2}\lambda \Vert w{\Vert }^2\text{\hspace{1em}(12)}$$

$$\begin{array}{rl}Obj& =\sum _{i=1}^n\left[g_i{f}_k\left({\mathbf{x}}_i\right)+\frac{1}{2}{h}_i{f}_k^2\left({\mathbf{x}}_i\right)\right]+\gamma T+\frac{1}{2}\lambda \sum _{j=1}^T{w}_j^2\end{array}\text{\hspace{1em}(13)}$$

公式 $(12)$ 中 $\gamma$ 为树的深度，$T$ 为叶子节点个数，$\lambda$ 为惩罚项系数。$\Vert w{\Vert }^2$ 为L2正则化项。公式 $(13)$ 为将惩罚函数带入后的目标函数。

下面将$f_k\left({\mathbf{x}}_i\right)$ 从对每一项输入数据的输出求和，转为对每一个叶子节点的输出求和。

$$Obj=\sum _{j=1}^T\left[\left(\sum _{i\in I_j}{g}_i\right)w_j+\frac{1}{2}\left(\sum _{i\in I_j}{h}_i+\lambda \right)w_j^2\right]+\gamma T\text{\hspace{1em}(14)}$$

公式 $(14)$ 中 I j = { i ∣ q ( x i ) = j } I_j = \{i | q(\mathbf{x}_{i}) = j\} Ij​={i∣q(xi​)=j} 是被分到第 $j$ 个叶子节点中的 ${\mathbf{x}}_i$ 的序号集合。

7. 寻找最佳分裂点

我们假设树的结构 $q({\mathbf{x}}_i)$ 是确定的，即公式 $(13)$ 中，$\gamma$ 和 $T$ 两个参数是确定的，$I_j$ 也是确定的，剩下的自变量就只有 $w_j^2$，我们就得到了一个一元二次方程。

要使这个一元二次方程最小，我们就需要找到它的极值点。

首先考虑二次项系数的正负性。$\lambda$ 是惩罚项系数，是非负的，而
$h_i={\partial }_{\hat{y}(k-1)}^{2}l\left(y_i,{\hat{y}}^{(k-1)}\right)$，是损失函数的二阶导数。

我们参考《神经网络与深度学习》 ⁴ 中给出的常用损失函数。

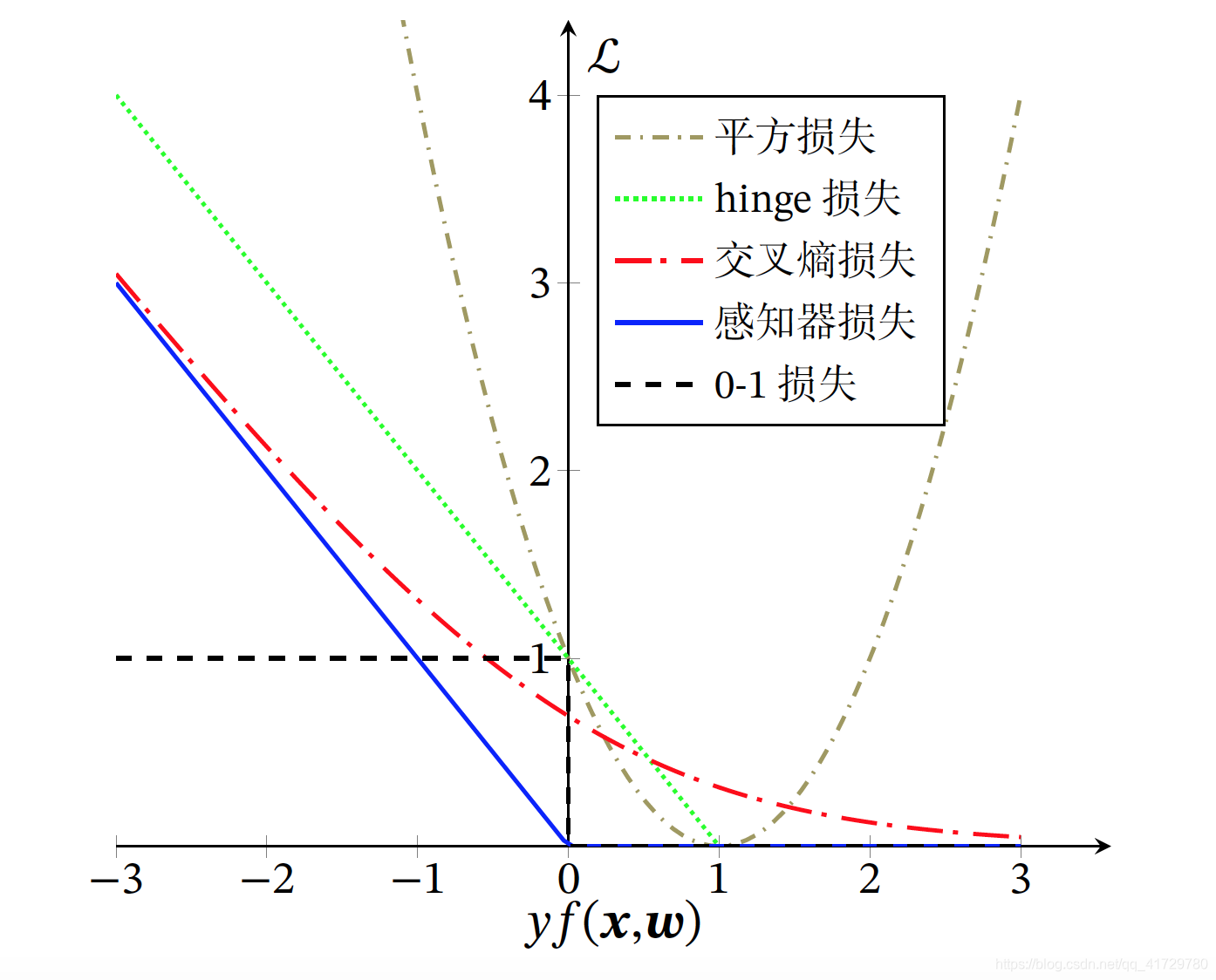

$$\text{Figure 8. Loss Function}$$

XGBoost 常用的是平方损失，它的二阶导函数恒为正数。所以目标函数二次项系数也恒为正。

所以我们根据一元二次方程的性质，求解目标函数的最小值。

$$w_j^{\ast }=-\frac{{\sum }_{i\in I_j}{g}_i}{{\sum }_{i\in I_j}{h}_i+\lambda }\text{\hspace{1em}(15)}$$

带入公式 $(14)$ 可求得

$$Obj(q)=-\frac{1}{2}\sum _{j=1}^T\frac{{\left({\sum }_{i\in I_j}{g}_i\right)}^2}{{\sum }_{i\in I_j}{h}_i+\lambda }+\gamma T\text{\hspace{1em}(16)}$$

公式 $(16)$ 中 $q$ 为某一确定的树结构。$Obj(q)$ 可以作为评分函数，用来计算树结构的得分。类似于决策树模型中的信息熵(Information Entropy)。

由于遍历所有的树结构是一个 $NP$ 问题，所以 XGBoost 采用了贪心算法来求得树结构的局部最优解。

假设 $I_L$ 和 $I_R$ 是分割后的左节点和右节点的${\mathbf{x}}_i$ 的序号集合，$I=I_L\bigcup I_R$，那么每次分裂后 $Obj(q)$ 的减少值为：

$${\mathcal{L}}_{split}=\frac{1}{2}\left[\frac{{\left({\sum }_{i\in I_L}{g}_i\right)}^2}{{\sum }_{i\in I_L}{h}_i+\lambda }+\frac{{\left({\sum }_{i\in I_R}{g}_i\right)}^2}{{\sum }_{i\in I_R}{h}_i+\lambda }-\frac{{\left({\sum }_{i\in I}{g}_i\right)}^2}{{\sum }_{i\in I}{h}_i+\lambda }\right]-\gamma \text{\hspace{1em}(17)}$$

这个公式可以用来搜索最佳的分裂点，类似于决策树中的信息增益(Information Gain)。

接下来的过程就和一般的决策树训练过程类似了，论文中也给了两个搜索最佳分裂点的算法，我们就不做详细讨论了。

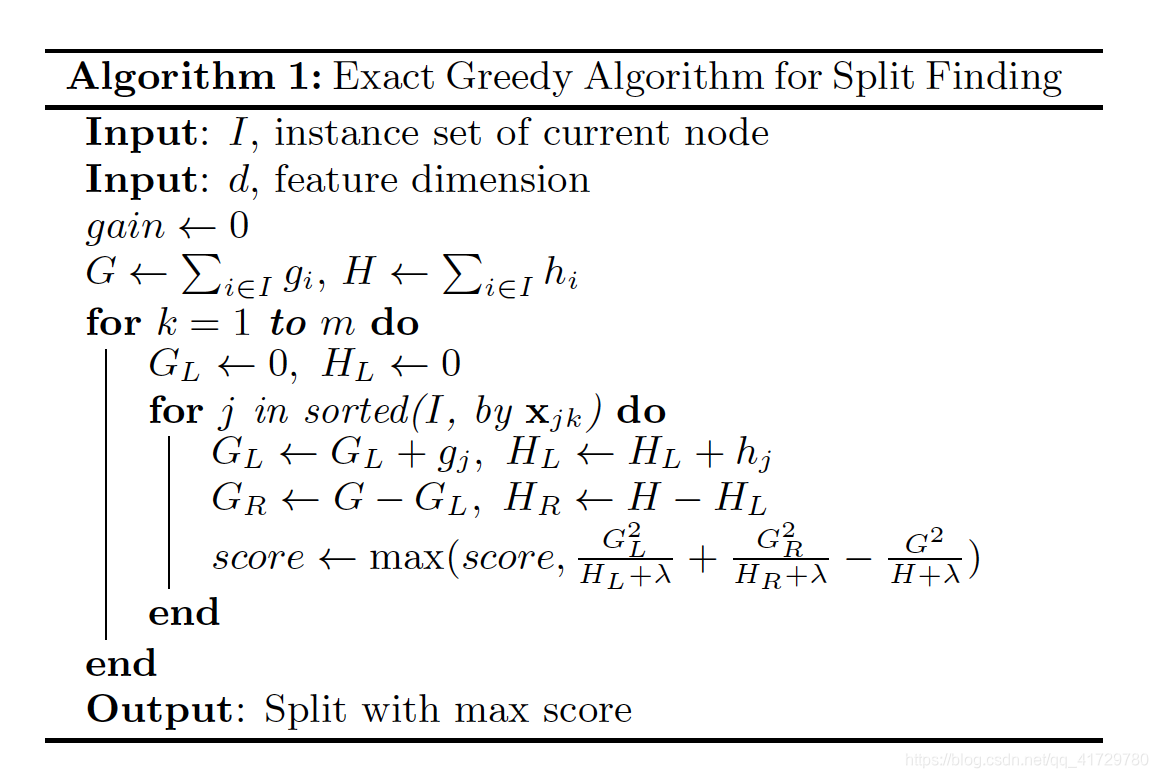

$$\text{Figure 9. Algorithm 1}$$

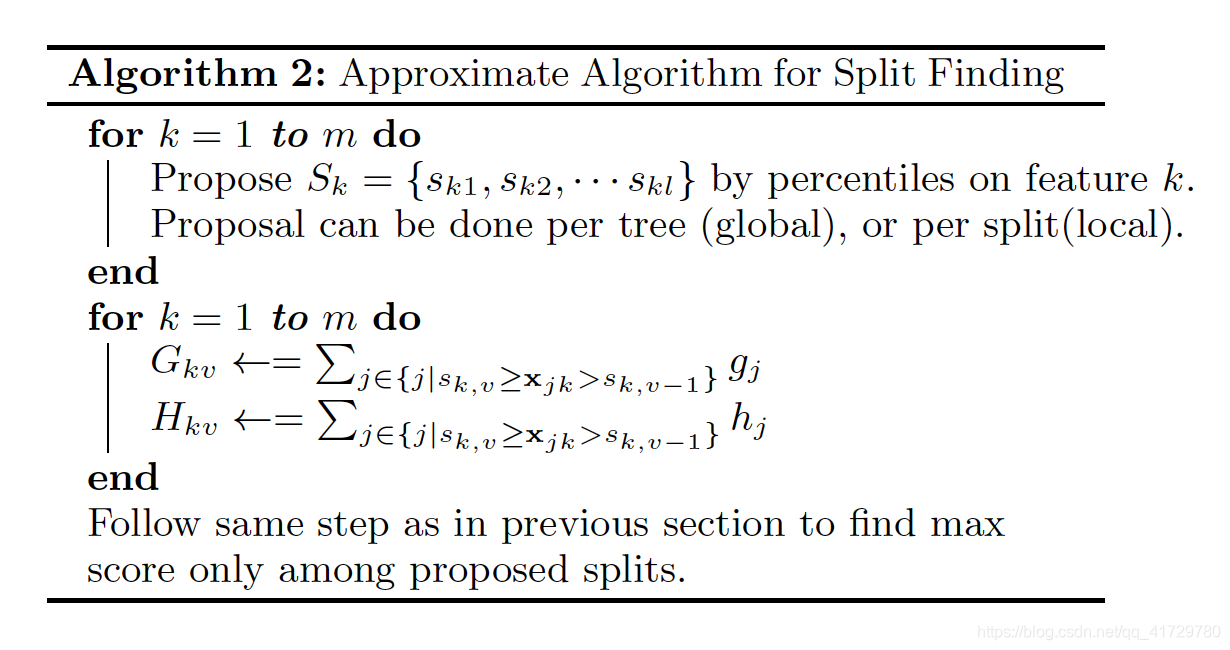

$$\text{Figure 10. Algorithm 2}$$

XGBoost 主要的内容大概就是这些，希望了解更加详细内容的同学可以查看原始论文。

8. 参考文献

[1] T. Chen, C. Guestrin, Xgboost: A scalable tree boosting system, CoRR abs/1603.02754. arXiv:1603.02754.

[2] J. Friedman, Greedy function approximation: A gradient boosting machine, The Annals of Statistics 29. doi:10.1214/aos/1013203451.

[3] 周志华, 机器学习, no. 84-85, 清华大学出版社, 2016.

[4] 邱锡鹏, 神经网络与深度学习, no. 74, Github, 2020.

---
