逆变电路

■逆变的概念

    ◆与整流相对应，直流电变成交流电。

    ◆交流侧接电网，为有源逆变。

    ◆交流侧接负载，为无源逆变，本章主要讲述无源逆变。

■逆变与变频

    ◆变频电路：分为交交变频和交直交变频两种。

    ◆交直交变频由交直变换（整流）和直交变换两部分组成，后一部分就是逆变。

■逆变电路的主要应用

    ◆各种直流电源，如蓄电池、干电池、太阳能电池等。

   ◆交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。



逆变电路的基本工作原理

■基本的工作原理

    ◆ S1~S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。



逆变电路及其波形举例

    ◆当开关S1、S4闭合，S2、S3断开时，负载电压uo为正；当开关S1、S4断开，S2、S3闭合时，uo为负，这样就把直流电变成了交流电。

    ◆改变两组开关的切换频率，即可改变输出交流电的频率。

    ◆电阻负载时，负载电流io和uo的波形相同，相位也相同。

    ◆阻感负载时，io相位滞后于uo，波形也不同。



换流方式分类

■换流

  ◆电流从一个支路向另一个支路转移的过程，也称为换相。

  ◆研究换流方式主要是研究如何使器件关断。

■换流方式分为以下几种

  ◆器件换流（Device Commutation）

       ☞利用全控型器件的自关断能力进行换流。

       ☞在采用IGBT 、电力MOSFET 、GTO 、GTR等全控型器件的电路中的换流方式是器件换流。

  ◆电网换流（Line Commutation）

       ☞电网提供换流电压的换流方式。

       ☞将负的电网电压施加在欲关断的晶闸管上即可使其关断。不需要器件具有门极可关断能力，但不适用于没有交流电网的无源逆变电路。

◆负载换流（Load Commutation）

    ☞由负载提供换流电压的换流方式。

    ☞负载电流的相位超前于负载电压的场合，都可实现负载换流，如电容性负载和同步电动机。

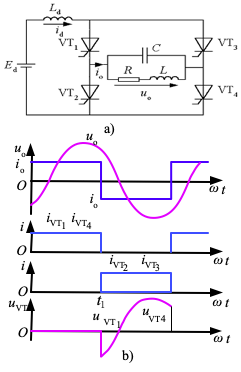

    ☞图是基本的负载换流逆变电路，整个负载工作在接近并联谐振状态而略呈容性，直流侧串大电感，工作过程可认为id基本没有脉动。

       √负载对基波的阻抗大而对谐波的阻抗小，所以uo接近正弦波。

       √注意触发VT2、VT3的时刻t1必须在uo过零前并留有足够的裕量，才能使换流顺利完成。

◆强迫换流（Forced Commutation）

    ☞设置附加的换流电路，给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。

    ☞通常利用附加电容上所储存的能量来实现，因此也称为电容换流。

    ☞分类

       √直接耦合式强迫换流：由换流电路内电容直接提供换流电压。

       √电感耦合式强迫换流：通过换流电路内的电容和电感的耦合来提供换流电压或换流电流。

    ☞直接耦合式强迫换流

       √如图4-3，当晶闸管VT处于通态时，预先给电容充电。当S合上，就可使VT被施加反压而关断。

       √也叫电压换流。

☞电感耦合式强迫换流

   √图4-4a中晶闸管在LC振荡第一个半周期内关断，图4-4b中晶闸管在LC振荡第二个半周期内关断，注意两图中电容所充的电压极性不同。

   √在这两种情况下，晶闸管都是在正向电流减至零且二极管开始流过电流时关断，二极管上的管压降就是加在晶闸管上的反向电压。

  √也叫电流换流。

■换流方式总结

    ◆器件换流只适用于全控型器件，其余三种方式主要是针对晶闸管而言的。

    ◆器件换流和强迫换流属于自换流，电网换流和负载换流属于外部换流。

    ◆当电流不是从一个支路向另一个支路转移，而是在支路内部终止流通而变为零，则称为熄灭。
