ANSYS MAXWELL内置式永磁同步电机(IPMSM)转矩最大时输入电流相位的确定

最新推荐文章于 2025-03-29 13:42:35 发布
最新推荐文章于 2025-03-29 13:42:35 发布
阅读量5.6k 收藏 35
点赞数 6
分类专栏： MAXWELL 永磁同步电机 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41752507/article/details/123636584
版权

1.在转子转速为零时看一个周期内的转矩变化

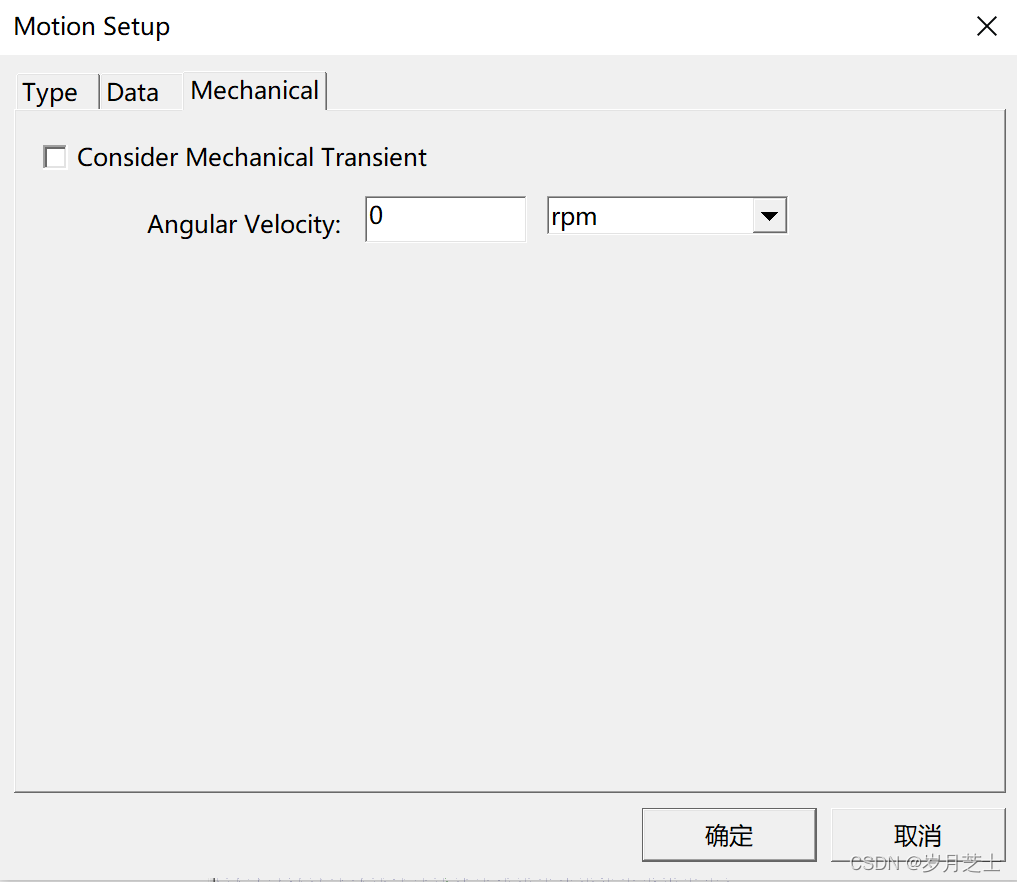

先在MotionSetup中将转子转速设置为零

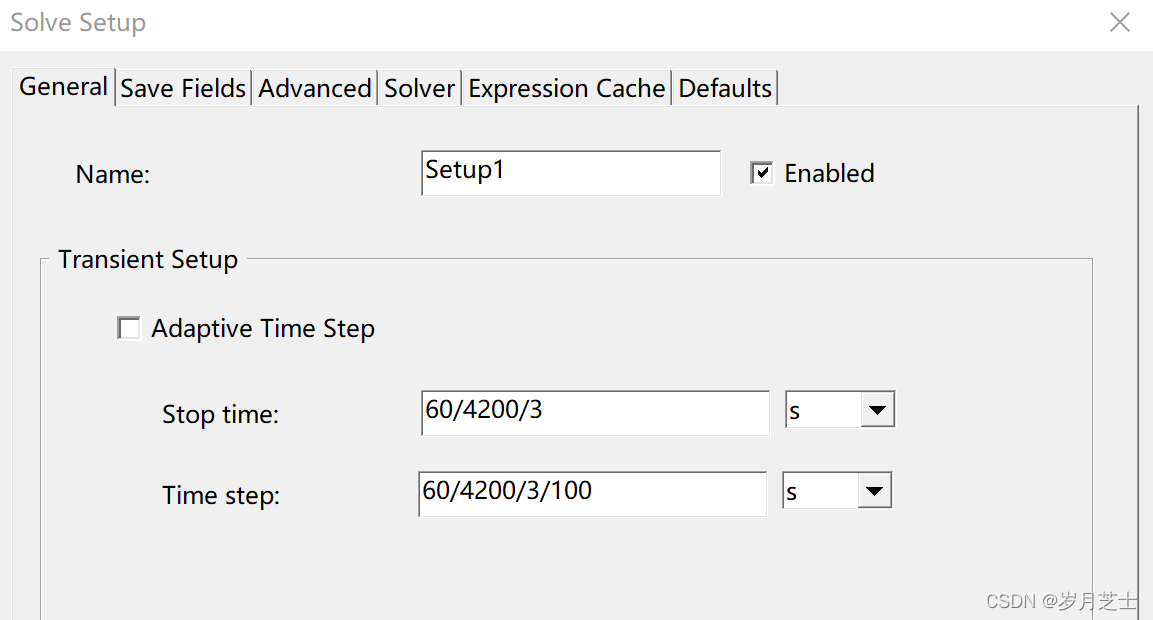

在TransientSetup中设置Stop time/Time step（默认设置也可以但是会仿真很多周期要很久，感觉设置了效率更高）

Validation Check

Analyze All

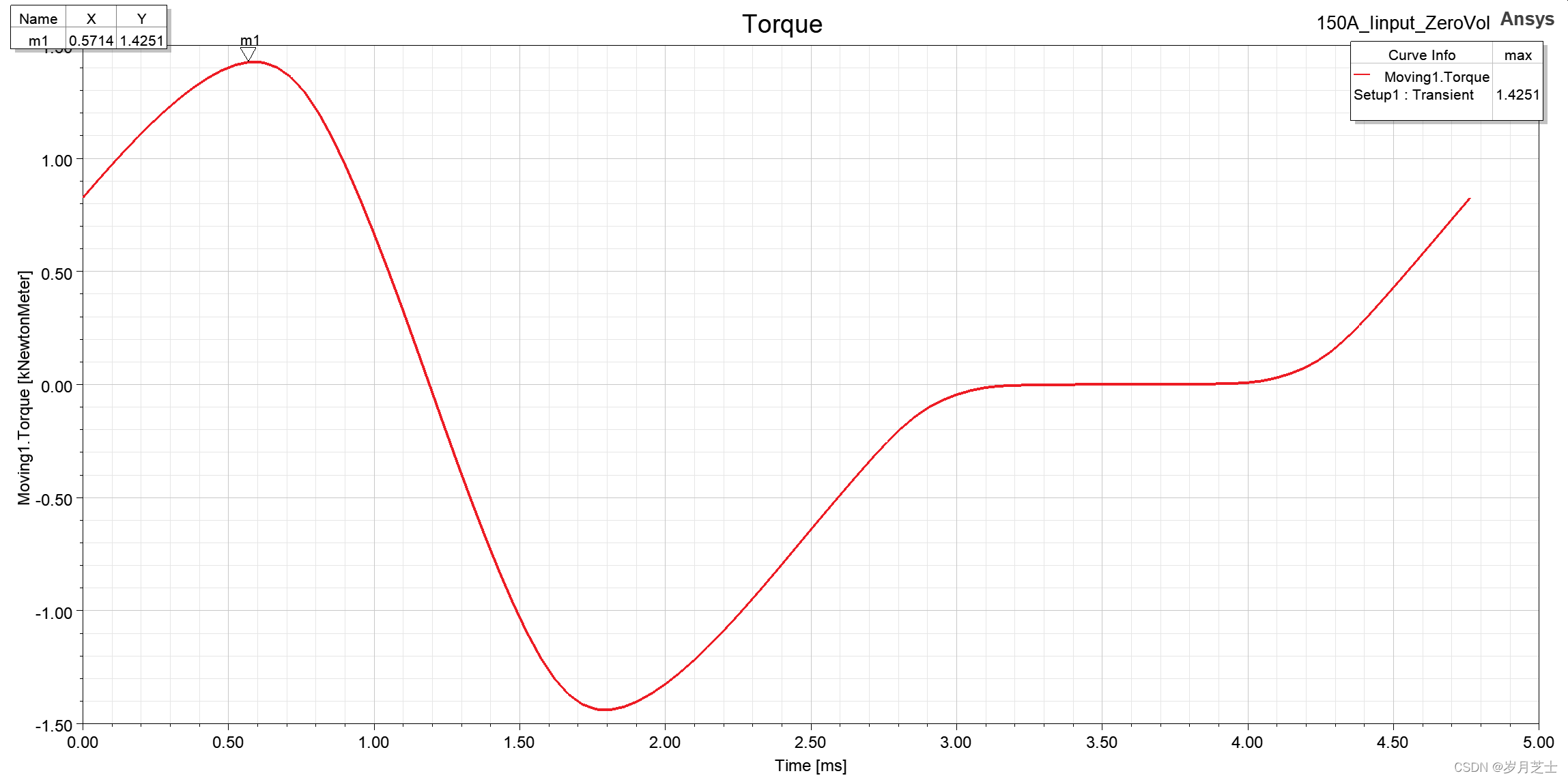

仿真结束后在Result中查看转矩的结果，可以使用Marker将转矩最大处标定出来，方便识别横坐标

    可以看到标定的x/y值，y是最大转矩值，x时转矩最大时的时间

2.确认转矩最大时的输入电流相位
