电压源和电流源的区别

在讲电流源和电压源之前，我们先来了解一下近似、二阶近似、三阶近似

        一、近似：在我们日常生活中，每天都在运用着近似，如果有人问你到家需要多久。你可能会回答2小时（理想化近似），也可能回答2小时多，快3小时了（二阶近似），或者还可以回答2小时零56分（三阶近似），或者会回答的精确些2小时56分23秒（精确值）。

        上述的例子阐述了不同程度的近似：理想化近似、二阶近似、三阶近似、精确值。采用哪种近似取决于当时的情况。在电子学中也一样，进行电路分析时，需要根据情况选择合适的近似值。

        二、理想化近似：有一段长5厘米的导线，与基板距离5厘米时，导线里面会有电阻，电容，电感。如果每次计算导线内的电流时都计入电阻、电容、电感效应，那么会耗费太多时间，所以人们在大多数的情况下都会忽略导线的电阻，电容，电感。

        理想化近似：也称一介近似，是一个器件最简单的电路，例如，一段导线的理想化近似就是一段阻抗为零的导体，这种理想化适用于日常的电路分析。

        例外的情况是发生在高频电路中，这时必须把导线中的电感和电容产生的影响考虑进去，假设5厘米的导线有0.45uH电感，10pF电容，那么在10MHZ的情况下，感抗是28.26Ω，容抗是15.92KΩ，可见此时的设计已经不能再将导线理想化近似了，导线的感抗和容抗造成的影响不容忽略。

        工作频率在1MHZ以下时可以将导线理想化，这是一个常用的经验法则。但不能掉以轻心，通常情况下导线应越短越好，因为在一定条件下长导线会使电路的性能下降。

        三、二阶近似：一个手电筒可以理想化近似为一个1.5V的电压源，而二阶近似，将在理想化近似加一个元件或多个元件，手电筒电池也可以表述为1.5V的电压源串联上了一个1Ω电阻，这个串联的电阻称为电池的源电阻或内阻。如果负载电阻小于10Ω，则负载电压肯定小于1.5V，因为一部分电压被分配在了内阻上，因此精确计算就必须考虑电源内阻。

        四、三阶近似：器件的等效电路会包含另一个元件。

                更高阶的近似在等效电路包含更多的元件，手工算会变得很难，所以用multisim以及PSpice等软件。

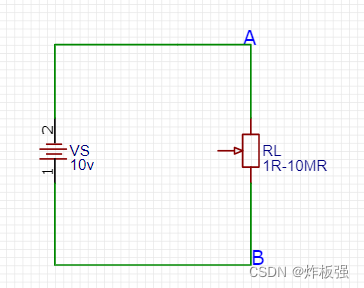

        五、准理想电压源：理想直流电压源可提供恒定的负载电压，内阻为零的电池就是一个最简单的理想电压源。一个理想电压源与一个从1R到10R的可变电阻项链，AB点接入电压表。电压表的读数为10V与电源电压完全不变

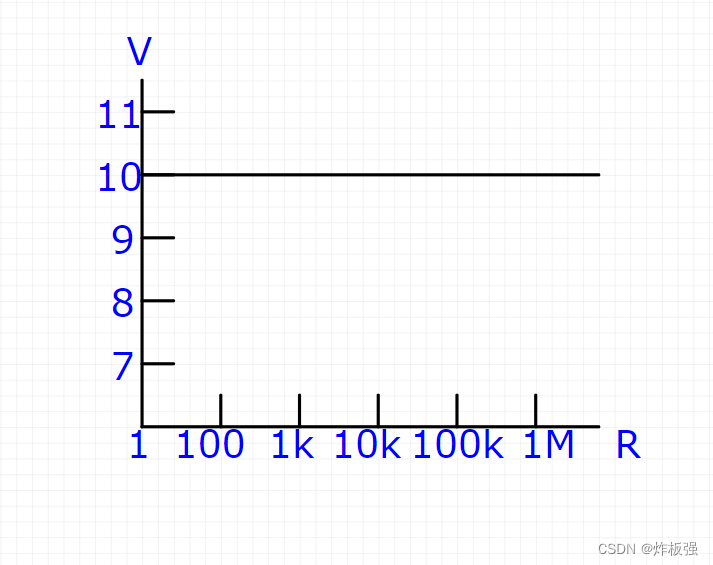

 看下图，图里画出来负载电压随负载电阻变化的曲线。在负载电阻从1R变化到10MR过程中，负载电压保持10V不变，换句话说，无论负载电阻变大变小，理想的直流电压源总能输出恒定的负载电压，对于理想电压源，只有负载电流是随负载电阻变化而变化的

         5.1电压源二阶近似：理想电压源只是理论上存在，实际上不存在的，原因是当负载电阻趋近与0时，负载电流会变得无穷大，没有任何实际的电压源可以产生无穷大的电流，实际电压源总会存在一定的内阻。电源内阻的二阶近似就包括这个内阻

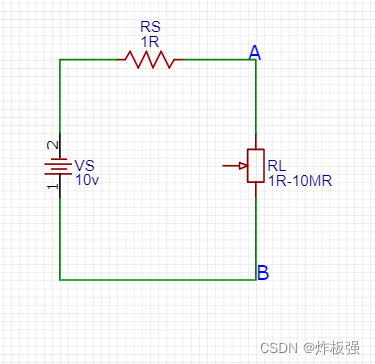

               下图说明了这个情况。一个1R的电源内阻Rs。和理想电池串联在一起，当负载电压是1R时，电压表的读数是5V。因为负载电流等于10V除以2R，即5A，当5A的电源流过电源内阻时，产生了5V的压降。因为内阻分掉了一般的电压，所以负载电压只有电压理想值得一半。

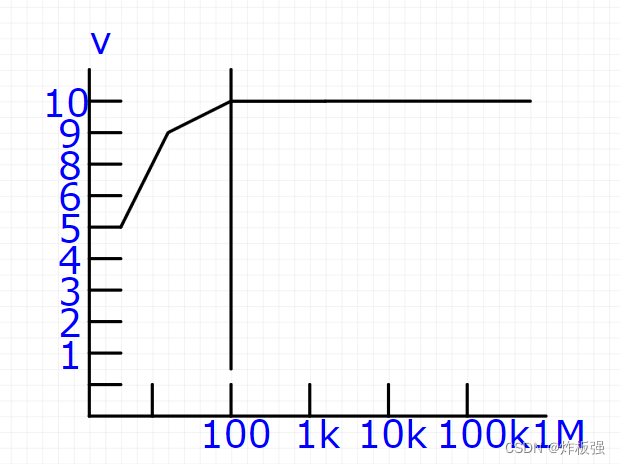

                 下图给出了负载电压随负载电阻变化而变化的图，这种情况下，只有当负载电阻远远大于电源内阻时，负载电才会接近电源电压的理想值。但什么时候才可以忽略掉电源内阻呢？



        5.2准理想电压源：当电源内阻是负载电阻的1/100或更小时，则电源内阻可以忽略。满足这个条件的电压源可以称为理想电压源。定义如下



 准理想电压源RS<0.01RL

把<换成=

RS=0.01RL

由此可以推导出满足准理想电压源条件的最小负载电阻为：

RL = 100RS

则最小的负载电阻值等于电源内阻的100倍

        总结：只要负载电阻大于100倍的的电源电阻，电压源就是准理想，当负载电阻恰好等于这个最小负载时，忽略电源内阻带来的计算误差为百分之一，这个误差足够小，可以在二阶近似计算中忽略。

        比如：电压源的内阻是600R，准理想电压源 = 600R*100R = 60KR。只要负载电压大于60KR，就可以认为电压源是准理想电压源，此时可以忽略电源内阻的影响。

        最后需要说明的是，对于交流电源使用二阶近似在低频区有效，在高频区，导线会产生寄生电感和寄生电容等附加因素会产生不可忽视的影响

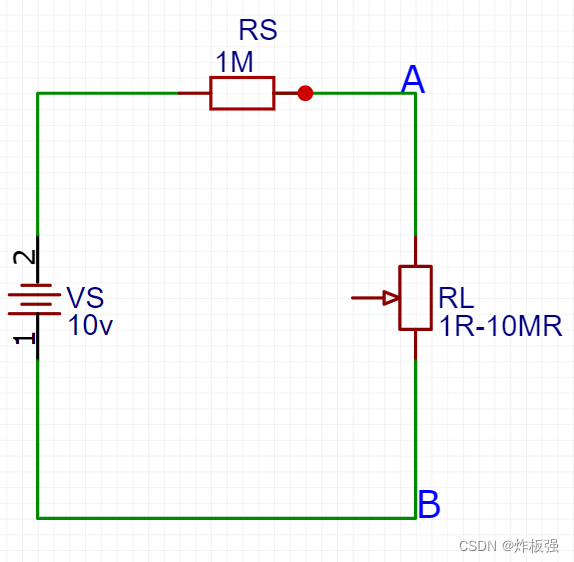

        六：电流源：内阻很大的电池就是一个直流电流源。下图电路中，电池内阻为1MR，当下图RL为1R时负载电流为10微安，在计算中，小的负载电阻对负载电流几乎不产生影响。

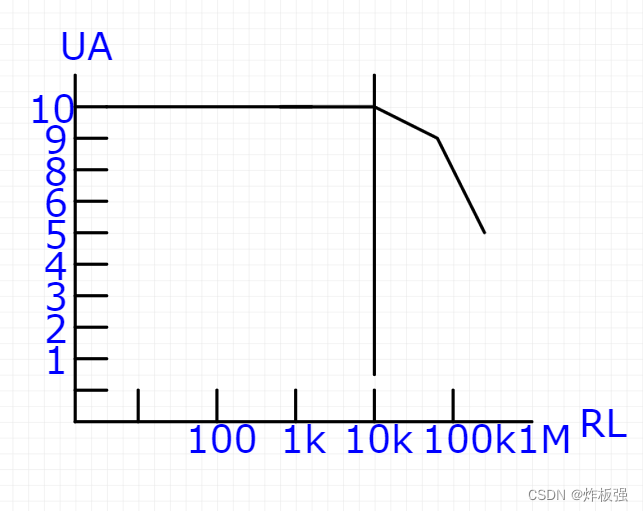

        下图给出了负载电阻从1R到1MR过程中负载电流的变化曲线。负载电流在很大的范围内保持10微安，只要当负载电阻大于10KR时，负载电流才出现明显的下降。



                 6.1准理想电流源：当电流源内阻比负载电阻大至少100倍时，可以忽略电流源内阻。满足这个条件的电流源称为准理想电流源

准理想电流源RS>100RL

RS = 100RL

满足准理想电流源条件的最大负载电阻为

RL = 0.01R

即最大负载电阻时电流源内阻的百分之一。

        当负载电阻等于最大值时，计算误差为百分之一。这个误差足够小，可以在二阶近似中忽略。

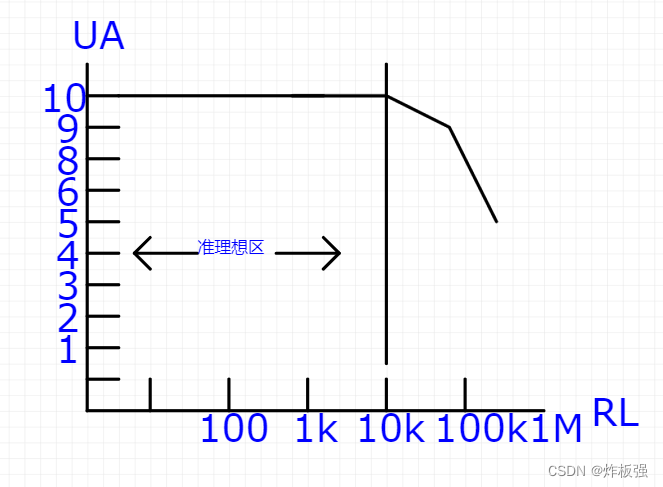

        下图给出了准理想区。只要负载电阻小于电流源内阻的百分之一，电流源就是准理想的。

最后总结：直流电压源在不同的负载电阻下可提供恒定的直流电压源，直流电流源在不同的负载电阻下可产生恒定的直流电流源
