小白做电磁仿真,容县出现转矩正负交替的现象,总结下自己的解决措施
如图所示为电机的转矩波型,看一看到转矩是正负交替。
可能存在的问题
一、边界条件

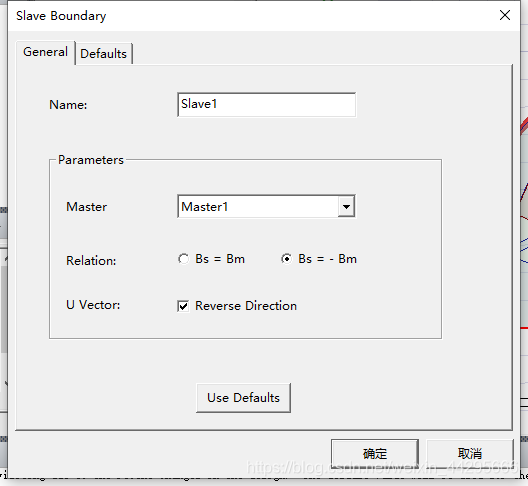

如8极48槽的主从边界条件, 从边界应为图中所示。磁场反对称(偶数极对数反对称,奇数极对数对称),方向相反。

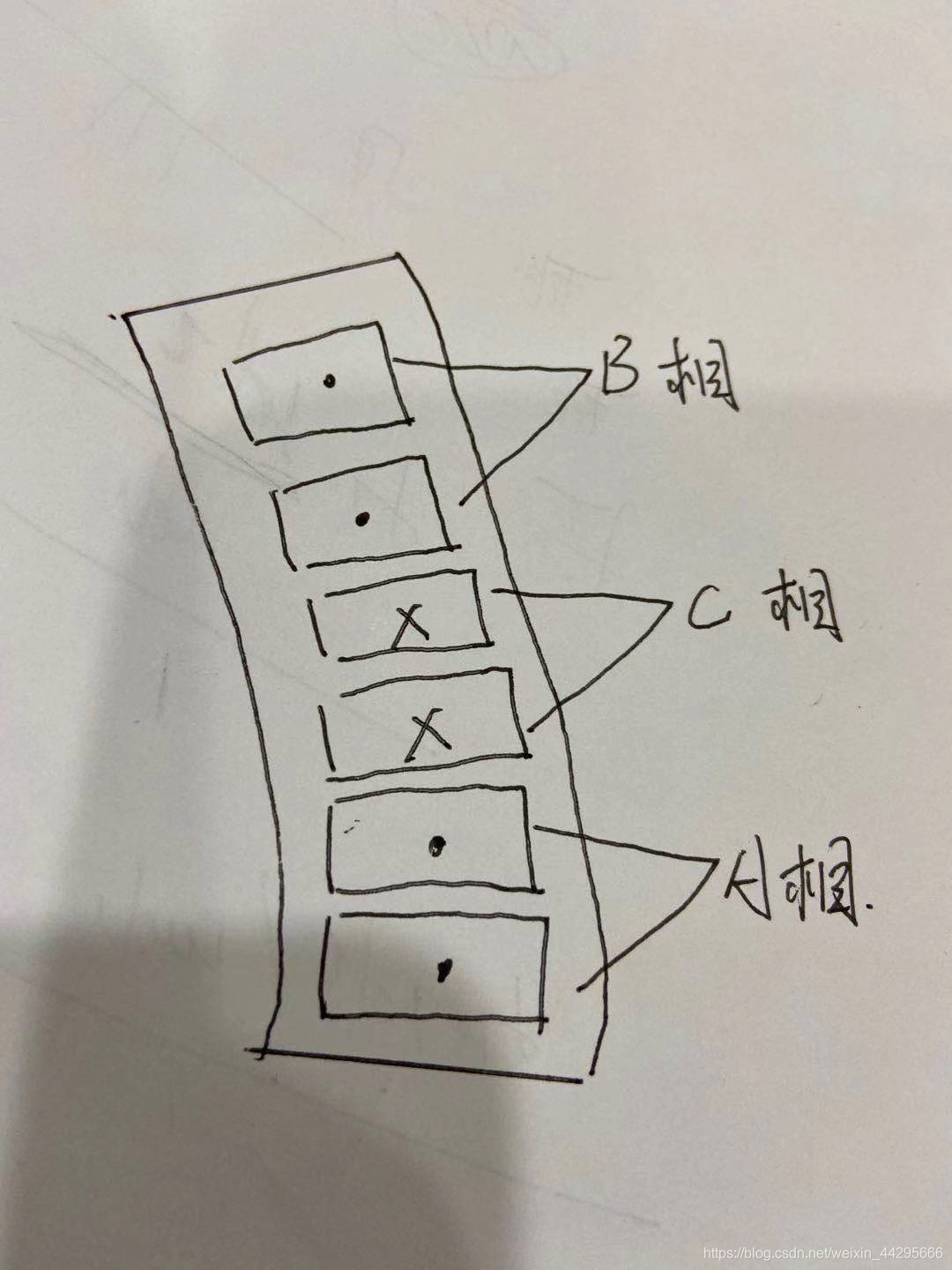

绕组方向
A、B相方向相同(出), C相方向相反(进)。
电流设置(最容易出错)
以8极48槽 5730rpm/min为例,
通常采用 1.414* Im (2 pi* speed_rpm/60* p* Time+delta)

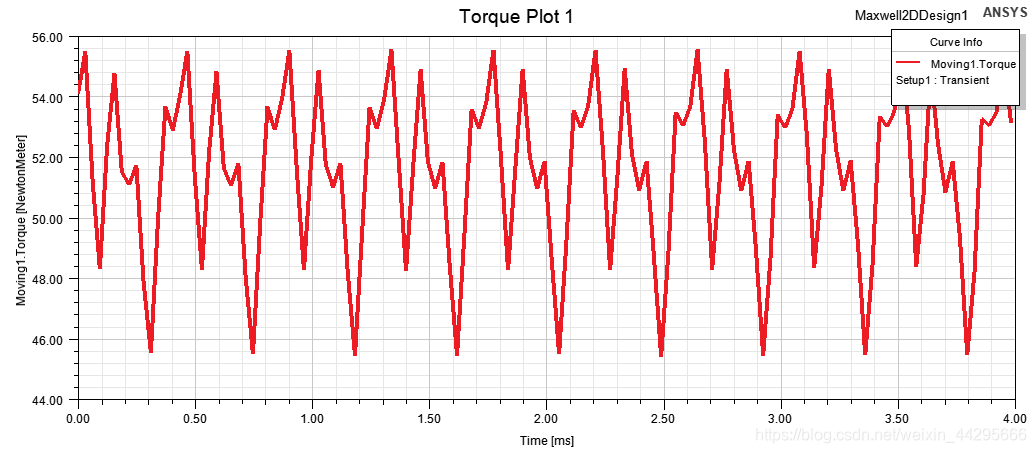

speed_rpm为转速,p为极对数,这样出来的结果为正负交替的转矩,采用1.414* Im *sin(2 *pi *382 Time+delta)转矩为正值,主要是因为maxwell计算的speed_rpm是包含单位,因此可以在 1.414 * Im * (2 * pi * speed_rpm/60 /rpm p * Time+delta)即可
