基于 stm32f1 的GP2Y1010AU气体检测模块使用说明

本人在校学生一个，最近是使用到来GP2Y1010AU气体检测模块，这个模块标识的说可以检测PM2..5,但是实际运用过程中，发现可能达不到这个精度。

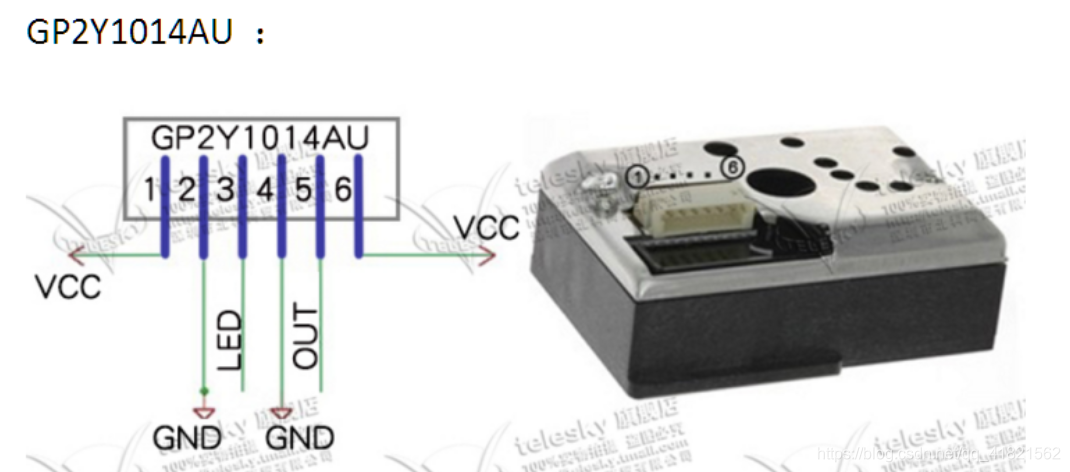

话不多说，先上干货。实物以及引脚图。这里参考了一篇前辈的博客，就顺手截图过来（容许我偷个懒）

附上前辈的原文链接：https://blog.csdn.net/qq_33160790/article/details/78839529

先声明：

1.实际上不用接模块附带的电容电阻，也可以正常工作。

2.商家没有现成的stm32代码，所以，还是老老实实看下这篇博客。

3.遇到新的模块，知识，甚至困难，依旧要依靠自己强大的学习能力去征服。



初次拿到这个模块的同学估计也是一脸蒙逼，怎么用，引脚怎么都不懂，小编为此苦干半天才实现基本数据读取，也是很恼火，所以写这么一篇博客报复无良商家。

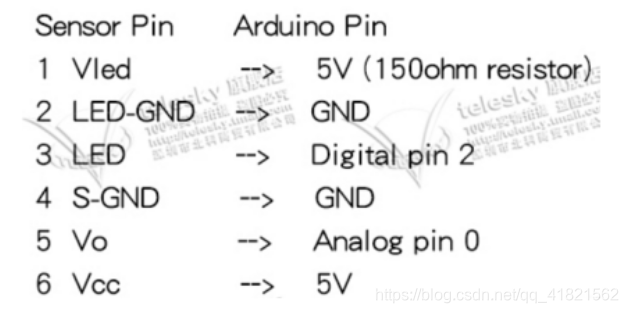

从上图可知道，具体的接线方式.(将arduino换成32单片机的引脚就可以了，只不过进行不同模式的配置)

解答1：LED-GND是什么鬼？这个代表是模块内部的LED灯的GND，（阅读手册可知，测量空气颗粒物浓度依据光学原理，所以，里边是有LED灯存在的，且是发射红外线），同理，标识LED，就是对应的VCC（有点不严谨，应该说是可控的VCC）

解答2：如何读取数据?将模块的5号引脚接入单片机的ADC采集引脚即可。

解答3：为何LED引脚要接入DAC输出引脚呢？这个需要去查看该模块的数据手册，

根据 LED 驱动周期（脉冲周期：T (ms) ），LED 驱动时间（脉冲：宽度 Pw(ms) ）输出

电压会变动，规格书特性的规格值是脉冲周期 T：10ms， Pw：0.32ms，取样时

间：0.28ms，根据此条件变动（取样时间可以自己设定，但是厂家给的手册是10ms.....），规格书上规定的特性值（无尘时输出电压、检出感度） 也随之变动。



然后，通过stm32的ADC例程代码，就可以实现简单的数据读取了（记得调整LED的驱动时间，即是驱动条件，查看微博客末尾的文章链接）

实际操作步骤：

正常连线。

初始化一个ADC通道，以及一个触发脉冲引脚（不用PWM或者定时器，采用最简单的定时拉高拉低就能实现触发效果）。

通过ADC读取电压并转换为数值。

结合公式算出颗粒物的浓度。（见模块参考手册）

手册链接：https://pan.baidu.com/s/1My-k_nrXNgmyyIeJnCLaJw      提取码：c0pj

链接：https://pan.baidu.com/s/1My-k_nrXNgmyyIeJnCLaJw
提取码：c0pj

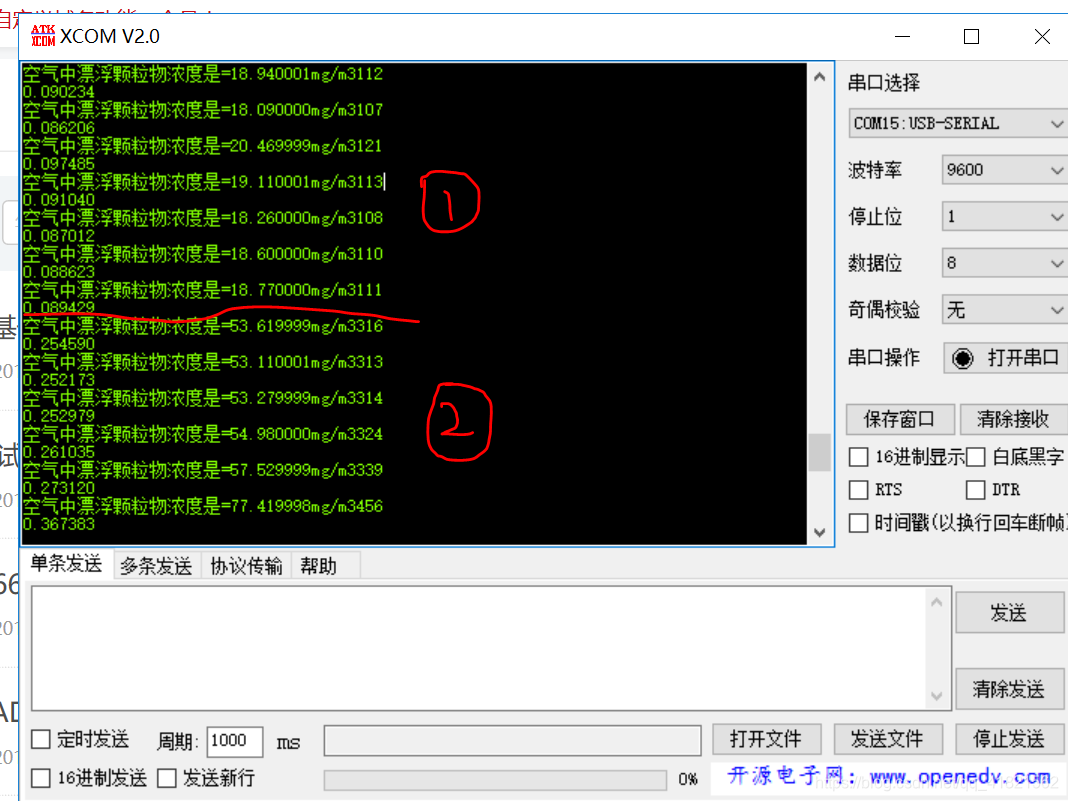

测量结果如图：

（1）部分是：我在实验室内测得数据。

（2）部分是：我在传感器旁边放了一杆烟所测得的。

有实战项目的话，我会在后边不断更新。代码简单，就不用再贴上源码了。



每一个少年，心中都应有一片属于自己的江湖。
