①钻孔表格提取：先按如下步骤处理是否表格中有相同的孔。
②先点击红色框，然后在绿色框一栏查看孔径相同的孔，如两红色箭头所指孔，需要将两个孔后面的参数（蓝色框）改为一致，再点击黑色框merge合并。
③然后便可提取表格，点击manufacture-nc-dill legend：点击ok。
④钻孔文件输出：点击manufacture-nc-nc parameters，如下设置
5 ⑤然后点击manufacture-nc-nc dill，如下设置，再点击dill，钻孔文件输出完成。
二、光绘参数设置
光绘区域设置：如下设置，再框选所需出gerber文件的区域。
光绘层的设置：点击工具栏Manufacture-artwork，弹出下框，点击filmcontrol，如红框设置；
点击general parameters，如红框设置。最后点击OK
9参数设置

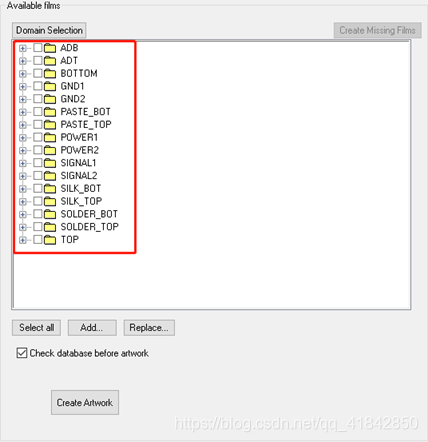

我们以八层板为例，需要添加这些层：
如何设置出这些层？在红色箭头这块区域右键，点击add，再输入层的名字即可。
11各层中的参数设置：
双击点开一个层的文件夹，在文件夹下方右键，会显示add和cut，意为添加和删除，添加我们需要的，删除不需要的，点击add弹出如下界面；
双击一个文件夹，勾选所需项，点击ok，就可将其添加至光绘层中；
各层具体参数如下：

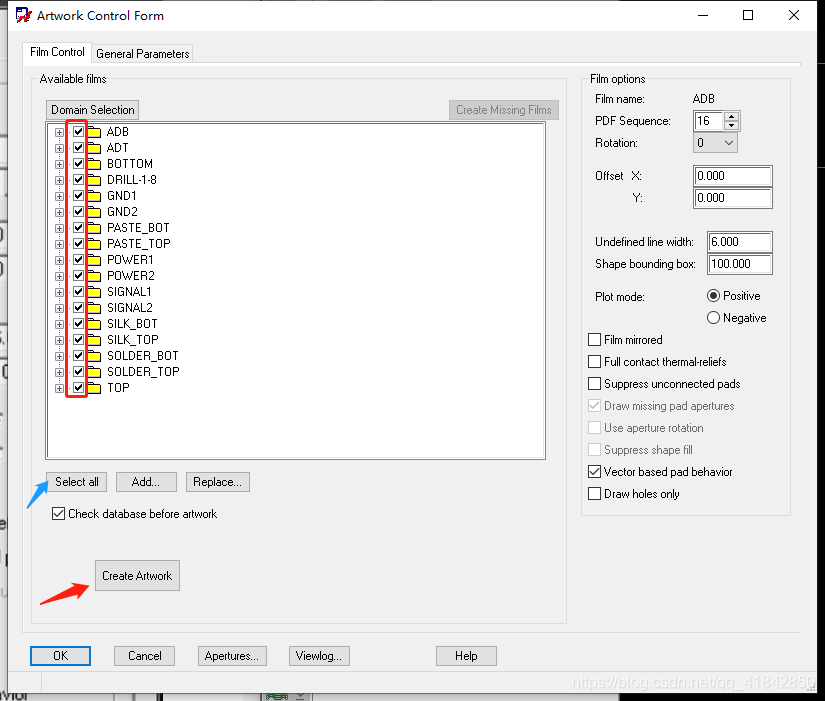

最后点击蓝色箭头处全选，再点击红色箭头处导出。
三、IPC网表的输出
File→export→IPC356。
四、坐标文件输出
点击File→export→placement，选择body center，再export导出。
点击tools→quick report→component report，将下框数据复制到创建的Excel表格中。
五、装配图输出
点击File→export→pdf，因为底层ADB是正视的图像，所以我们需要将其先镜像：
先勾选ADB再点击film creation(左图)；勾选film mirrored，点击ok；
再在此界面勾选ADB、ADT，蓝框勾取消，不导出盘这些；红框勾上，表示导出黑白文件。
六、文件整理
因为导出的这些文件都在pcb所在文件夹里，比较混乱，我们可以这样区分为三类：
①gerber文件
②装配文件
③贴片及坐标文件
