在这里插入图片描述

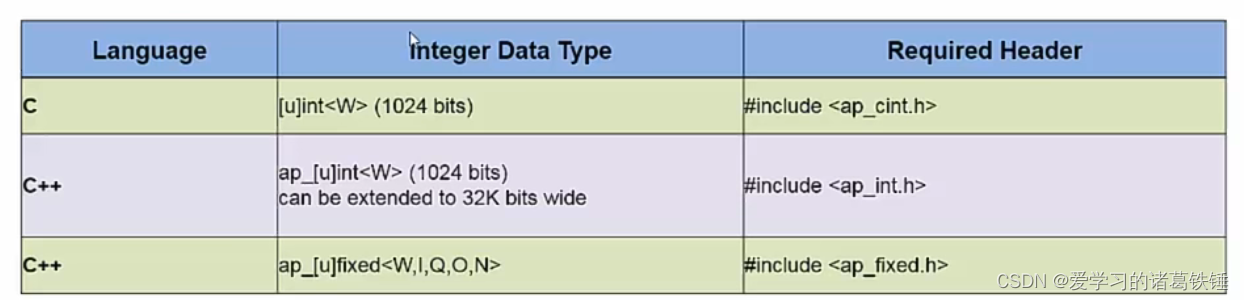

u 代表 unsigned，fixed代表定点数据，即常数
采用任意精度的数据类型可以使用更少的资源，硬件友好性
数据类型定义在 header file 中

表示任意进制

ap_int<6> a("101010",2);  //二进制数据101010
ap_int<6> b("52",8);  	  //八进制数据52
ap_int<6> c("2A",16);  	  //十六进制数据2A
ap_int<6> d(-22);  		  //十进制数据-22

可使用 typeid 来获取变量的数据类型

#include <typeinfo>
ap_int<4> v1 = 3;
cout << typeid(v1).name() << endl;

1. 结构体类型 Struct

在这里插入图片描述

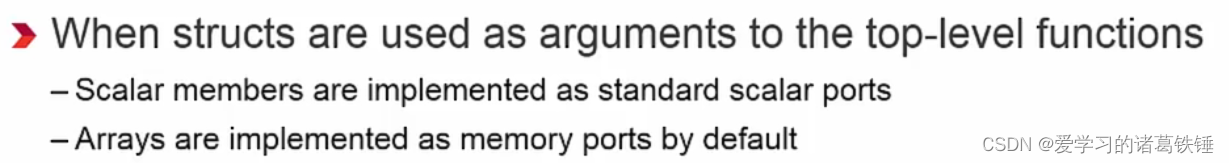

Scalar (标量) 被实现成 scalar 端口
Array 被实现成 memory 端口
结构体中的数据可以被打包成一个 vector ，通过 data packing 优化

以下是两种打包方式 Byte_pad

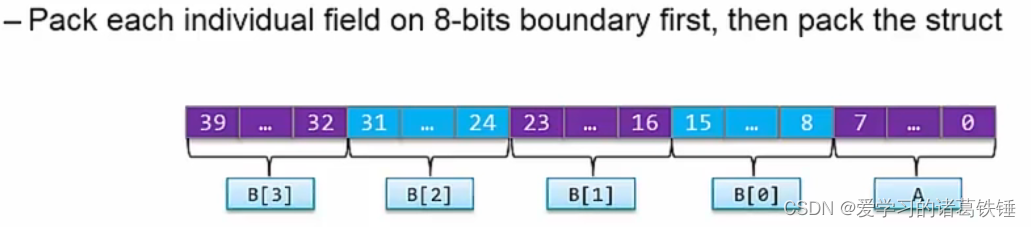

field_level：先将独立得每个元素都扩展为标准8bits，然后打包这个结构体
在这里插入图片描述

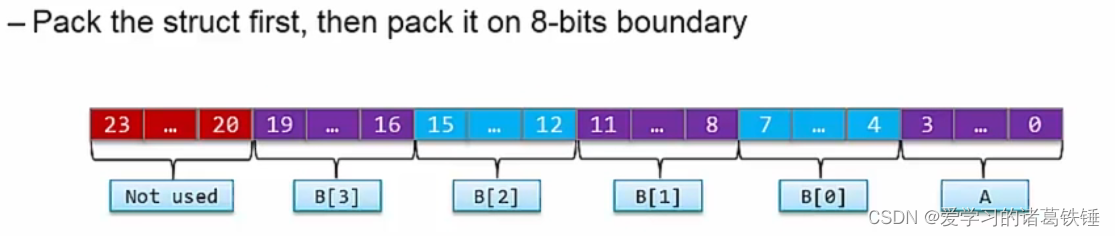

struct_level：先打包这个结构体，再将打包后得结构体扩展为标准8bits

在这里插入图片描述
Data Pack 可以减少 latency 和 initial interval

2. 结构体类型 enum

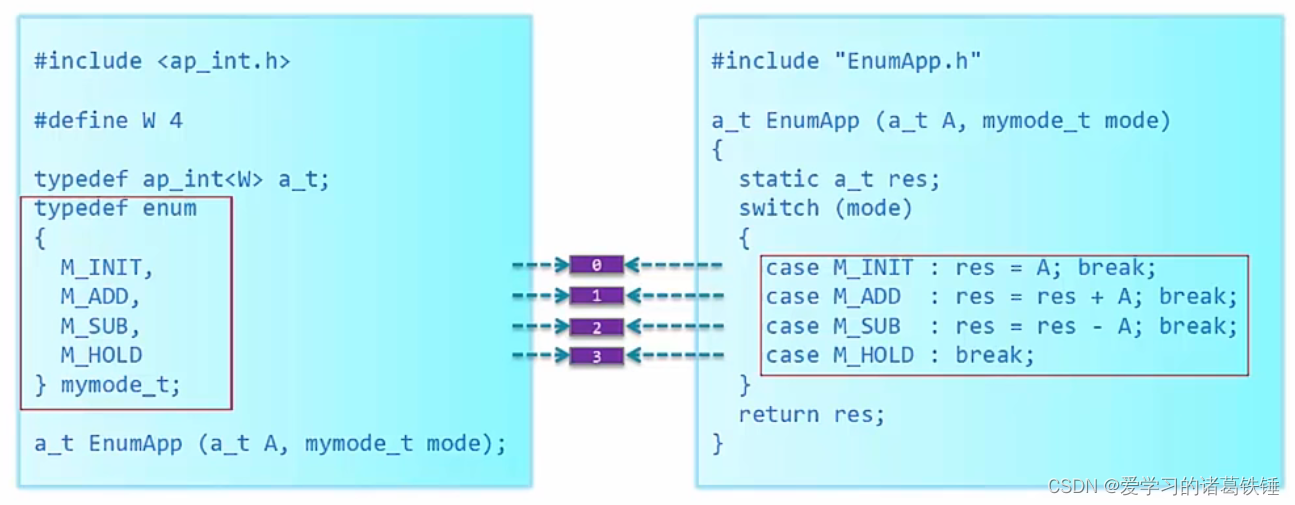

在这里插入图片描述
本质就是将一个数值定义为一个符号常量，每个枚举类型都会被自动地分配为一个int类型
这个例子中 M_INIT 对应到 0

同C语言

在这里插入图片描述

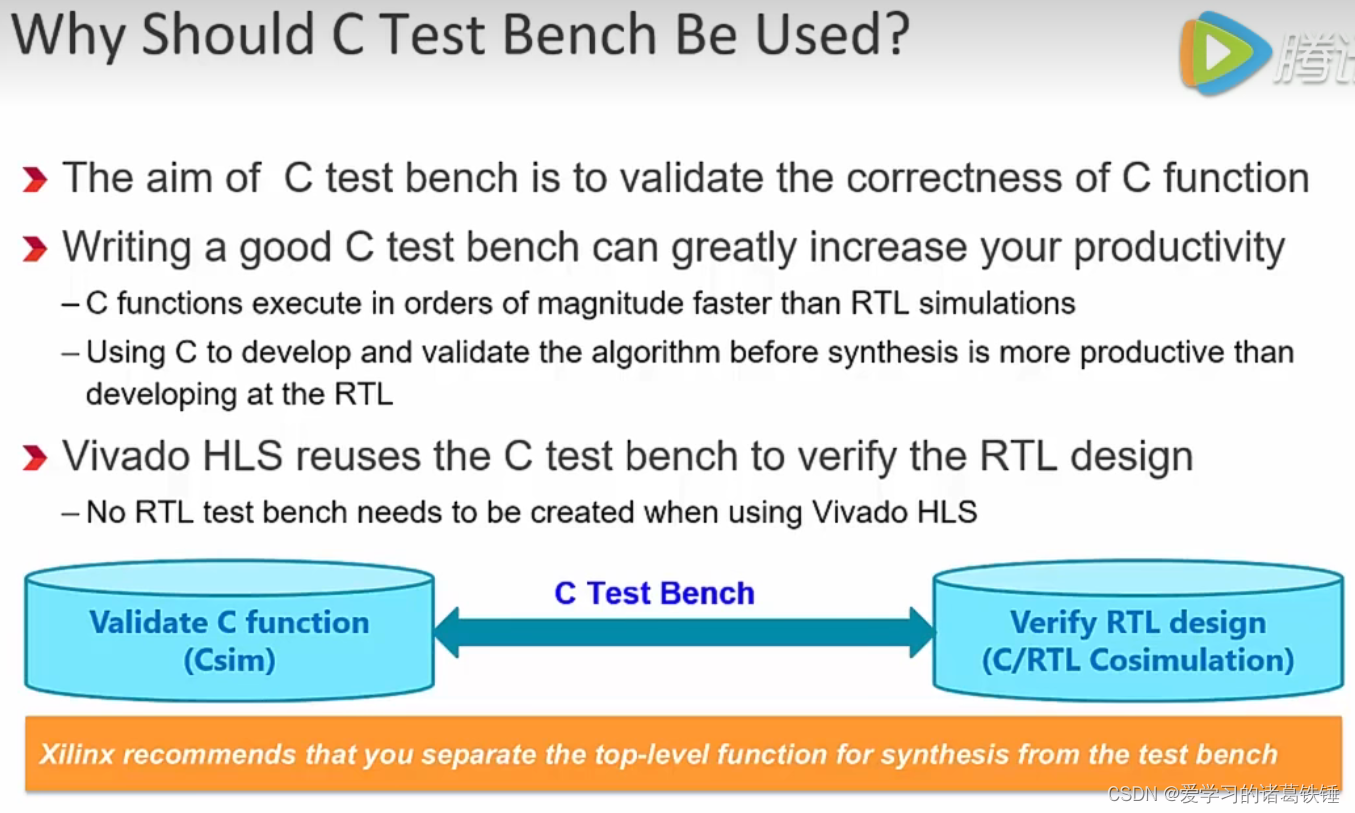

Test Bench 既可以用来验证 C算法正确性，又可以用来验证RTL设计是否正确。

写 Test Bench 的规范要给出 Reference Result, 用来和 C算法得到的结果进行对比，以验证算法的正确性

在这里插入图片描述

在这里插入图片描述

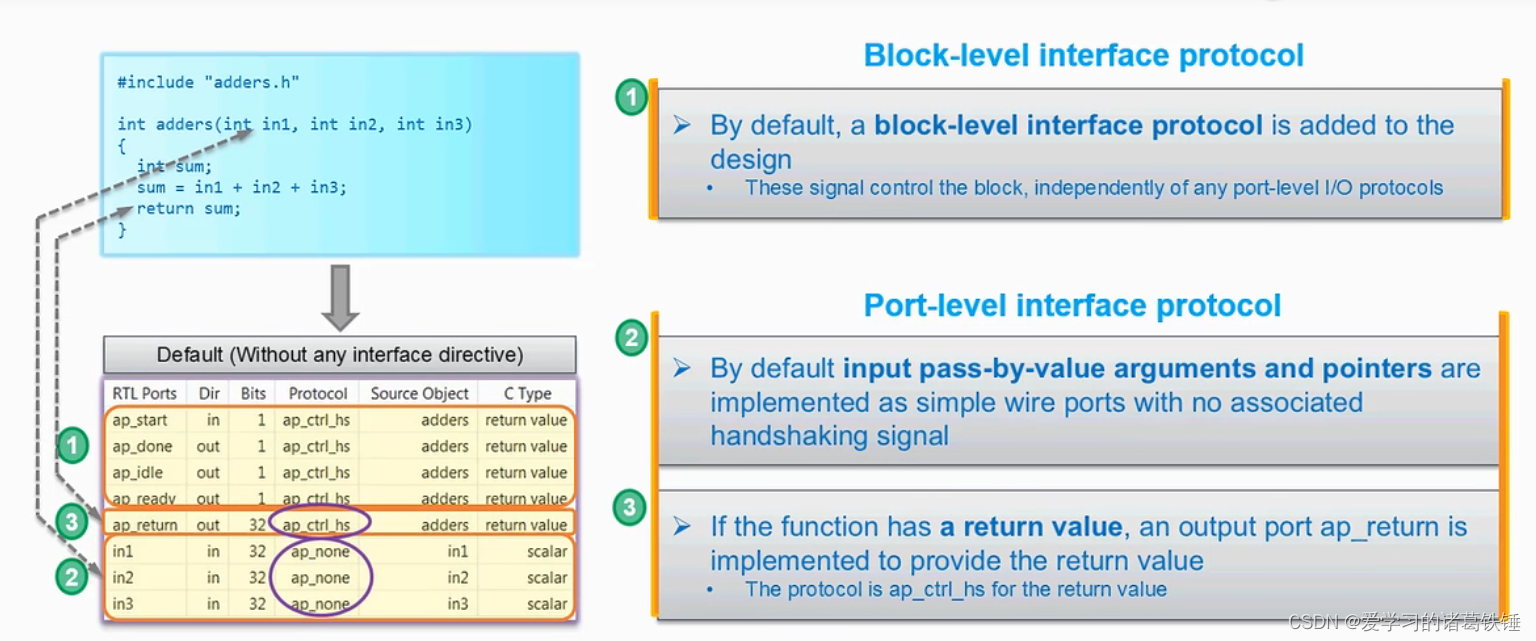

Block-level interface protocol
1.仅用于函数或者函数的返回值
2. 三种基本协议类型，ap_ctrl_hs、ap_ctrl_none、ap_ctrl_chain

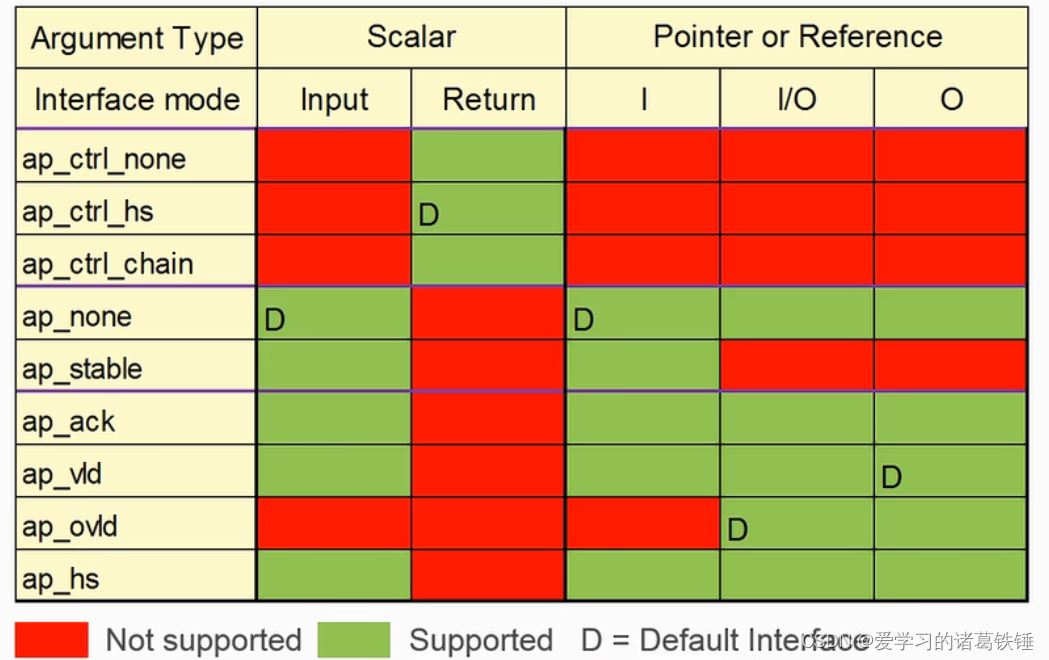

标量接口映射

在这里插入图片描述

ap_ctrl_hs hs表示handshake，即握手协议
ap_none 即没有 I/O 协议
ap_ovld is for use with in-out arguments，即又是输入又是输出的情况
此时，对于输入是 ap_none，输出是 ap_vld ，即输出有效标志位

数组接口映射
默认映射成 RAM 端口，可以自定义是单端口、双端口RAM还是FIFO接口
默认采用 ap_memory 协议，当数据是 stream 格式的，将被映射为 ap_fifo 协议

Port-level interface protocol

Xilinx官方文档
UG871 & UG902
