从基础到实践（四）：电感的全面解析与实际应用

摘要：电感是硬件设计中的核心元件，但参数多、选型难！本文从图解结构、拆解参数、实战选型，带你彻底搞懂电感设计与EMC防护！

---

一、电感的由来：从电磁感应到电路灵魂

• 历史背景：1831年法拉第发现电磁感应，约瑟夫·亨利提出“自感”概念，**电感单位“亨利”**由此得名。

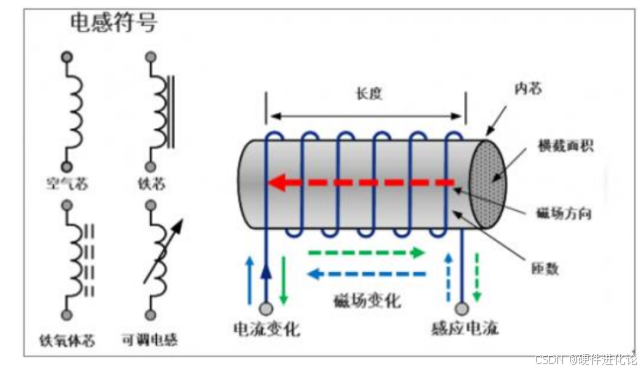

• 核心原理：
  电流生磁，磁变生电 → 电感通过自感电动势阻碍电流变化（楞次定律）。

---

二、电感的单位：别让量级坑了你！

单位	符号	换算关系	典型应用场景
亨利(H)	H	1 H = 10³ mH	大功率电源储能
毫亨(mH)	mH	1 mH = 10³ μH	DC-DC电路、EMI滤波
微亨(μH)	μH	1 μH = 10³ nH	开关电源、高频滤波
纳亨(nH)	nH	1 nH = 0.001 μH	射频电路、GHz级设计

避坑指南：选错量级直接翻车！
例：某工程师误将22μH电感换成22nH，导致Buck电路输出电压震荡！

---

三、电感结构解剖：4大部件决定性能



1. 磁芯（Core）

功能：集中磁场，提升电感量，防止磁路泄漏。
材料类型：

• 铁氧体：高频低损耗，用于开关电源、EMI滤波（如PC40材质）。

• 铁粉芯：抗饱和能力强，适合大电流场景（如PFC电路）。

• 空心：无磁饱和，线性度好，用于高频/射频电路。

设计要点：

• 磁导率（μ）越高，电感量越大，但抗饱和能力越弱。

• 气隙设计可提升抗饱和电流，但会降低电感量（需折中计算）。

---

2. 线圈（Coil）

功能：通过电流产生磁场，决定电感量和直流电阻（DCR）。
导线类型：

• 圆铜线：成本低，通用性强（DCR较高）。

• 扁平线：降低趋肤效应，适合高频（如无线充电线圈）。

• 利兹线：多股细线绞合，极致降低高频损耗（用于射频变压器）。

绕制方式：

• 单层绕制：分布电容小，SRF高，适合高频。

• 多层绕制：空间利用率高，但SRF降低，适合大电感量需求。

关键公式：


（μ：磁导率，N：匝数，A：磁芯截面积，l：磁路长度）

---

3. 骨架（Bobbin）

功能：固定线圈和磁芯，提供绝缘和机械支撑。
材料选择：

• 塑料：成本低，耐温约125℃（如PBT材质）。

• 陶瓷：耐高温（300℃），高频性能好（如工频变压器）。

• 金属：辅助散热，提升机械强度（大功率电感）。

设计陷阱：

• 高温场景使用塑料骨架易变形，导致线圈短路！

高频/大电流场景选型技巧：

• 高频（>1MHz）：优先选铁氧体磁芯或空心电感（低损耗）

• 大电流：铁粉芯抗饱和，但DCR较高 → 需折中计算温升！

---

四、电感参数六维分析表（硬件工程师必备）

参数	定义	测试条件	影响场景
电感量(L)	存储磁场能力	1kHz, 0.1V	滤波频率、储能大小
饱和电流(Isat)	磁芯饱和的临界电流	L下降10%时电流	大电流电源设计
温升电流(Irms)	允许长期工作电流	温度上升40℃	热设计、PCB布局
直流电阻(DCR)	线圈导线电阻	直流测量	效率损耗（P=I²·DCR）
自谐振频率(SRF)	电感→电容特性转折点	阻抗曲线峰值	高频滤波上限频率
品质因数(Q)	感抗/电阻比值	特定频率下	射频电路选型关键指标

血泪教训：某项目因忽略SRF参数，100MHz噪声滤波失效，导致无线模块通信中断！

---

五、电感选型四步法（附实战案例）

步骤1：明确需求

• 计算电感量：Buck电路公式 L = (Vout*(Vin-Vout))/(ΔI·f·Vin)

• 确定电流：Ipeak = Iout + ΔI/2（需小于Isat和Irms）

步骤2：材料选择

• 高频低损耗 → 铁氧体磁芯（如PC95材质）

• 抗饱和 → 铁硅铝磁粉芯（如Sendust Core）

步骤3：封装匹配

• 贴片电感（0402/0603）：节省空间，适合自动化生产

• 插件电感：散热好，适合大电流场景

步骤4：成本与可靠性验证

• 工业级：-40℃~125℃（如TDK SLF系列）

• 消费级：0℃~70℃（成本降低30%+）

实战案例：
某智能硬件项目中，Boost电路需从5V升压至12V/2A：

• 计算得L=4.7μH，Isat>3A → 选用 Würth 744040547（贴片屏蔽电感，SRF=15MHz）

• 实测效率92%，温升<20℃！

---

六、电感选型四步法（附实战案例）

功能：保护内部结构，影响散热和EMI特性。

1. 封装类型对比

封装类型	结构特点	适用场景
开放式	线圈裸露，散热好	低成本、低干扰场景
半屏蔽	磁芯包裹金属层	平衡散热与EMI
全屏蔽	金属外壳全覆盖	高密度PCB、汽车电子
一体成型	线圈嵌入磁性复合材料	超薄设计（手机/RF）

七、电感在EMC防护中的三大杀手锏

1. 噪声滤波

   • 共模电感：双线并绕磁芯，专治USB/HDMI接口辐射超标

   • π型滤波器：LC组合拳，轻松通过FCC/CE认证

2. 磁珠应用

   • 高频“吸波神器”：100MHz~1GHz噪声抑制（如Murata BLM系列）

   • PCB布局技巧：靠近噪声源放置（开关电源的SW引脚）

3. 瞬态抑制

   • 继电器/电机控制：电感减缓电流突变，降低EMI峰值

经典设计案例：
某车载设备因点火脉冲干扰导致MCU复位，增加22μH功率电感后，EFT抗扰度从±2kV提升至±4kV！

---

八、电感应用中的高频问题QA

Q1：电感啸叫怎么办？
→ 检查是否工作在SRF附近（调整电感量或并联阻尼电阻）

Q2：贴片电感焊盘发黑失效？
→ DCR过高导致过热，换用低DCR型号（如Coilcraft XAL系列）

Q3：如何快速估算电感饱和电流？
→ 示波器测电流波形，电感量下降10%时的电流即为Isat

---

结语：电感设计是硬件工程师的“内功”，掌握参数本质与选型逻辑，才能让电路“稳如泰山”！你在电感应用中还遇到过哪些坑？欢迎评论区讨论！
