从基础到实践（五）：PN结的特性

一、二极管的由来：一场跨越百年的技术革命

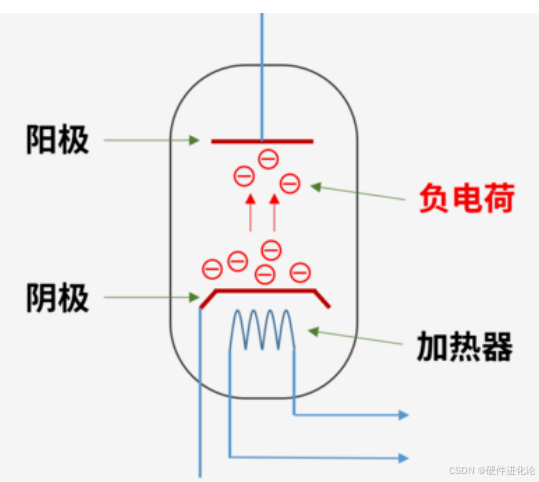

1. 真空二极管时代（1904年）



• 发明背景：马可尼无线电报系统需要高效检波器。

• 工作原理：

  • 阴极加热后发射热电子，阳极施加正电压时形成电流。

  • 单向导电性：阳极电压为负时，电子无法到达阳极，电流截止。

• 致命缺陷：体积庞大、功耗高（需持续加热阴极）、寿命短。

2. 半导体二极管诞生（1947年）



• 技术突破：

  • 材料：使用锗（Ge）半导体，替代真空环境。

  • 结构：P型与N型半导体结合形成PN结，无需外部加热。

• 划时代意义：

  • 体积缩小至毫米级，功耗降低百倍。

  • 直接催生了晶体管和集成电路的发明。

3. 硅时代的全面到来（1960年代至今）

参数	锗二极管（1N34A）	硅二极管（1N4148）
正向压降VF	0.3V	0.7V
反向漏电流IR	10μA	5nA
最高结温Tj	75℃	150℃

• 硅材料优势：高温稳定性强、成本低、工艺成熟。

---

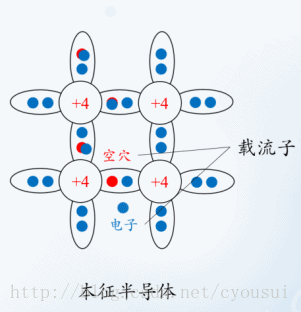

二、PN结特性：微观世界的电子博弈

1. PN结的形成过程



• 阶段1：载流子扩散

  • P区空穴向N区扩散，N区电子向P区扩散。

  • 在交界处形成空间电荷区（耗尽层）。

• 阶段2：内建电场建立

  • 耗尽层中正负离子产生电场，方向从N区指向P区。

  • 电场力阻止载流子进一步扩散，达到动态平衡。

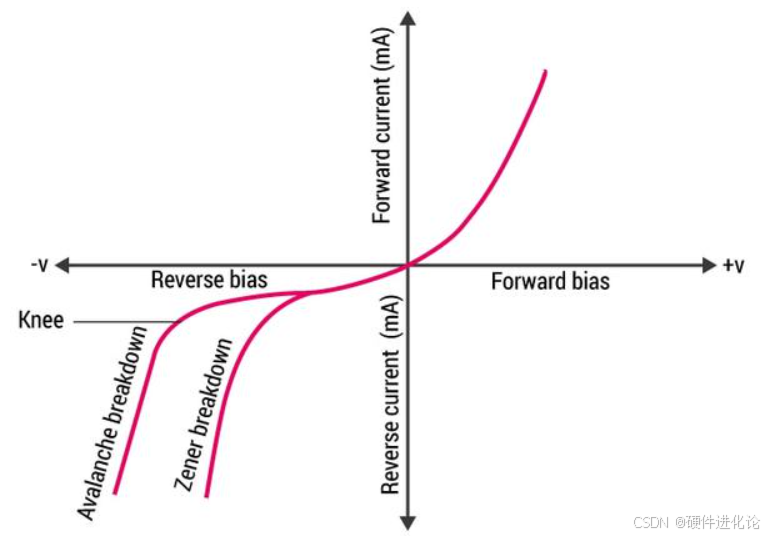

2. PN结的伏安特性与数学本质



• 正向偏置（P接正，N接负）：

  • 外电场削弱内建电场，耗尽层变窄。

  • 电流公式（肖克莱方程）：



    • IS​：反向饱和电流（硅约1nA）

    • VT​：热电压（26mV@25℃）

    • n：理想因子（1~2）

• 反向偏置（P接负，N接正）：

  • 外电场增强内建电场，耗尽层变宽。

  • 仅微小反向饱和电流（μA级），直至击穿。

3. PN结的击穿机制



• 齐纳击穿（低电压，<5V）：

  • 强电场直接破坏共价键，产生电子空穴对。

  • 应用于稳压二极管（如BZX55C3V3）。

• 雪崩击穿（高电压，>7V）：

  • 载流子加速碰撞电离，引发链式反应。

  • 需避免热失控导致器件损坏。

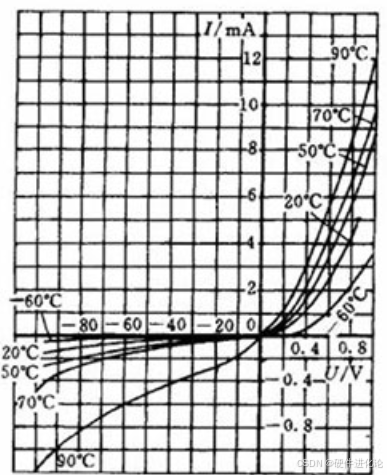

4. 温度对PN结的影响



• 正向特性：温度每升高1℃，VF下降约2mV。

• 反向特性：温度每升高10℃，IR增大1倍。

• 设计警示：高温环境下需严格降额使用！

---

三、知识延伸：PN结的现代应用

• 光电子器件：

  • 发光二极管（LED）：PN结复合发光。

  • 光电二极管：光生载流子产生电流。

• 功率半导体：

  • IGBT：PN结与MOSFET的复合结构。

  • SiC肖特基二极管：高温高频应用。
