Abaqus传热分析HETVAL和USDFLD子程序联合

---

Hetval子程序常用于定义内部热源，该子程序可以定义材料内部的生热量(如相变、高分子结晶生热)，并且能够调用state variable 状态变量，可以与USDFLD子程序联合使用。
HETVAL子程序用于计算传热系数并在单元上定义，USDFLD子程序用于在每个时间布更新温度场。

一、HETVAL

官方文档介绍：HETVAL可用于定义由于材料内部热量而产生的热通量，如，“phase changes occurring during the solution;”

二、USDFLD

该子程序用于在每个时间步更新场变量的值。通过编写 USDFLD 子程序可以实现自定义的场变量行为，例如更新温度场、应力场、位移场等。

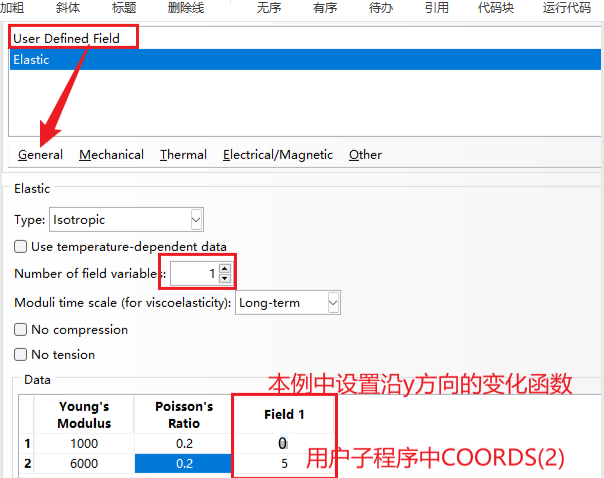

用户自定义场在property–>通用–>用户自定义场中设置，在设置其他属性如弹性时指定场变量的个数

• 某变量值（值域）为场变量（定义域）的函数，某变量值由场变量值线性内插获得
• 场变量值由子程序自定义函 数来赋予
  简单工况：在5102的板上，弹性模量E沿y轴方向发生变化

  子程序源程序：

      SUBROUTINE USDFLD(FIELD,STATEV,PNEWDT,DIRECT,T,CELENT,
     1TIME,DTIME,CMNAME,ORNAME,NFIELD,NSTATV,NOEL,NPT,LAYER,
     2KSPT,KSTEP,KINC,NDI,NSHR,COORD,JMAC,JMATYP,MATLAYO,LACCFLA)
C
      INCLUDE 'ABA_PARAM.INC'
C
      CHARACTER*80 CMNAME,ORNAME
      CHARACTER*3  FLGRAY(15)
      DIMENSION FIELD(NFIELD),STATEV(NSTATV),DIRECT(3,3),
     1T(3,3),TIME(2)
      DIMENSION ARRAY(15),JARRAY(15),JMAC(*),JMATYP(*),COORD(*)

      Y = COORD(2)
      FIELD(1) = abs(Y)
      open (16, file='H:\practice_recode\USDFLD
     &\test_usdfld.dat',status='unknown')
      write(16,*),'Y_coordinate = ', Y

      RETURN
      END
