西门子S7-1200 PLC CPU故障诊断

一、常见故障现象及初步判断

1. CPU状态指示灯异常

RUN/STOP指示灯：

绿色常亮：正常运行。

橙色常亮：处于停止模式（STOP）。

红色闪烁：硬件或软件错误。

ERROR指示灯：

红色常亮：严重故障（如硬件损坏）。

红色闪烁：可恢复错误（如程序逻辑冲突）。

DIAG指示灯：用于显示CPU的诊断状态，当CPU进行自检或者进行诊断时，该指示灯亮黄色。

2. 通信异常

无法通过以太网或PROFINET连接CPU。

分布式从站（如ET200SP）无法与CPU通信。

3. 程序运行异常

PLC程序无法下载或在线监控失败。

程序执行过程中出现意外停机。

4. 电源问题

CPU电源指示灯（PWR）不亮。

输入/输出模块无响应。

二、诊断工具与方法

1. TIA Portal（博途）诊断功能

在线诊断：

连接CPU至编程设备，进入“在线与诊断”界面。

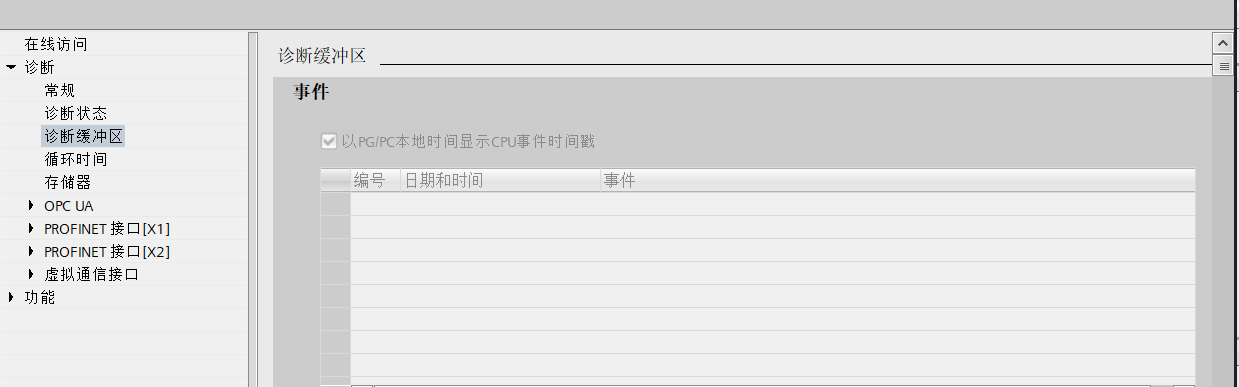

查看“诊断缓冲区”（Diagnostic Buffer），获取详细的故障代码与描述（如“内部错误”“I/O访问错误”）。

模块信息：

检查CPU和扩展模块的“模块状态”，确认是否存在硬件配置不匹配或模块损坏。

2. 硬件检查

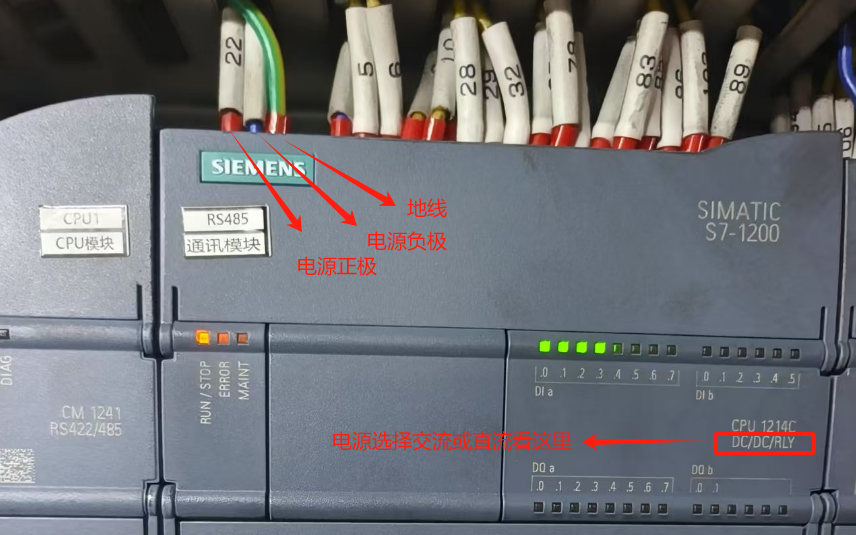

电源检查：

测量CPU供电电压（24V DC），确保在允许范围内（20.4–28.8V）。

检查电源接线端子是否松动或短路。

模块安装：

确认所有模块安装牢固，背板总线连接正常。

检查模块的电源与信号线是否接触良好。

3. 网络诊断

PROFINET通信：

使用TIA Portal的“拓扑视图”检查网络设备连接状态。

通过交换机或路由器查看端口状态，排除物理链路问题。

IP地址冲突：

确保CPU的IP地址在局域网内唯一（一般出现在新增设备地址分配不对）。

三、典型故障案例分析

案例1：CPU ERROR灯红色常亮

现象：CPU上电后ERROR灯常亮，无法进入RUN模式。

诊断：

通过TIA Portal查看诊断缓冲区，提示“内部错误：存储卡损坏”。

检查存储卡（如插入），尝试格式化或更换新卡。

解决：更换存储卡后故障消失（储存卡金手指故障可能需要更换CPU）。

案例2：通信中断

现象：PROFINET网络下ET200SP从站频繁断线。

诊断：

检查网络电缆屏蔽层接地是否良好。

使用网络分析工具检测信号干扰。

解决：更换高质量屏蔽电缆，并确保接地可靠。

四、故障预防与维护建议

定期维护：

清洁CPU散热孔，避免灰尘堆积导致过热。

检查电源稳定性，建议使用工业级稳压电源。

程序管理：

定期备份项目文件，避免程序丢失。

使用OB块（如OB80、OB82）处理运行时错误。

环境要求：

确保PLC安装环境温度在0–55℃范围内，湿度≤95%。

避免强电磁干扰源（如变频器）靠近PLC柜。

五、总结

S7-1200 CPU的故障诊断需结合硬件状态、软件提示及环境因素综合分析。通过TIA Portal的诊断缓冲区、硬件自检和网络工具，可快速定位问题根源。定期维护与规范化的编程习惯能显著降低故障率，保障系统稳定运行。
