如何检测三相异步电机的好坏：实用检测方法

三相异步电机是工业生产中最常用的动力设备之一，其性能直接影响设备运行效率。若电机出现故障，可能导致停机、能耗增加甚至安全事故。本文将介绍多种检测方法，帮助快速判断电机状态，适用于维修人员、电工或设备管理者。

一、检测前的准备工作

断电操作：确保电机完全断电，断开电源线并挂警示牌，避免意外启动。

放电处理：高压电机（如380V以上）需对绕组放电，防止电容残留电击风险。

工具准备：万用表（电阻/通断档）、兆欧表（500V或1000V）、钳形电流表、螺丝刀、扳手等。

二、检测方法与步骤

1. 目测检查

外观检查：观察外壳是否有裂纹、变形或烧灼痕迹，散热片是否堵塞。

接线盒检查：查看接线端子是否氧化、松动，电缆有无破损。

异味判断：若闻到焦糊味，可能是绕组绝缘损坏或过热导致。

2. 万用表检测绕组电阻（四步法）

步骤：

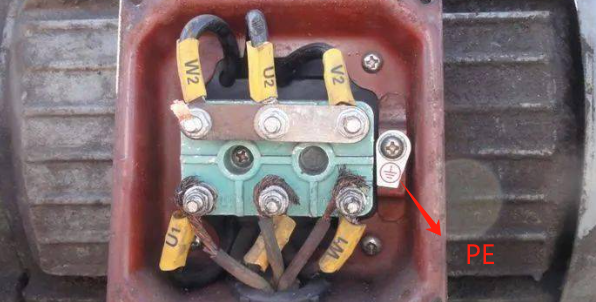

拆开电机接线盒测量线圈是否接地（U1-PE、V1-PE、W1-PE）

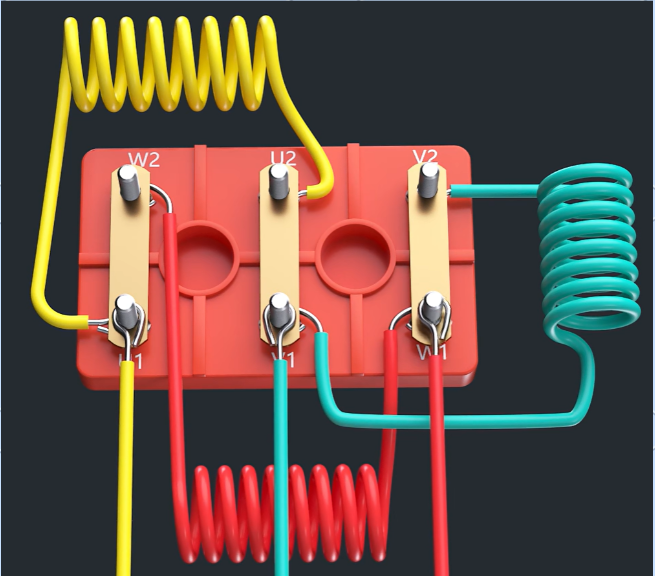

断开三相绕组的连接片（星型或三角形）测量相间是否短路（U1-V1、V1-W1、W1-U1）

断开三相绕组的连接片（星型或三角形）测量单绕组是否断路（U1-U2、V1-V2、W1-W2）

断开三相绕组的连接片（星型或三角形）测量绕组阻值是否平衡（U1-U2、V1-V2、W1-W2）

判断标准：

三相电阻偏差应＜5%，若某相电阻明显偏大（断路）或偏小（匝间短路），则绕组异常。

电阻趋近于零：绕组短路；电阻无穷大：绕组断路。

3. 兆欧表检测绝缘性能

步骤：

兆欧表选择500V档（低压电机）或1000V档（高压电机）。

分别测量各相绕组对电机外壳（接地端）的绝缘电阻，以及相间绝缘电阻。

判断标准：

绝缘电阻≥0.5MΩ（冷态）为合格，潮湿环境或老旧电机需≥1MΩ。

若绝缘电阻＜0.5MΩ，说明绕组受潮或绝缘老化，需烘干或维修。

4. 空载运行测试（通电测试）

前提条件：确保绕组电阻和绝缘合格后，方可通电。

步骤：

恢复电机接线，空载启动电机（不带负载）。

用钳形电流表测量三相空载电流。

判断标准：

三相电流应平衡，偏差＜10%。

空载电流一般为额定电流的30%~50%，若过大可能因轴承卡滞、转子偏心或绕组故障引起。

5. 振动与噪音分析

正常状态：运行平稳，仅有均匀电磁噪音。

异常现象：

周期性异响：轴承磨损、转子断条。

剧烈振动：地脚螺栓松动、转子动平衡失效或轴弯曲。

尖锐摩擦声：轴承缺油或定转子扫膛。

6. 轴承检查

手动测试：断电后手动转动转子，感受是否卡滞、异响。

轴向/径向晃动：若轴向窜动＞3mm或径向晃动明显，需更换轴承。

温度检测：运行1小时后，轴承温度应＜95℃，过热可能因润滑不良或安装不当。

三、常见故障对应表现

故障类型 检测表现

绕组断路 万用表测某相电阻无穷大，电机无法启动。

绕组短路 电阻值异常低，运行电流剧增，伴随焦糊味。

绝缘老化 兆欧表显示绝缘电阻＜0.5MΩ，漏电风险高。

轴承损坏 手动转动困难，运行噪音大，温度过高。

转子断条 空载电流波动，带载能力下降，机身振动明显。

四、注意事项

高压电机检测需穿戴绝缘防护装备，严格遵守安全规程。

潮湿环境下检测绝缘电阻时，需考虑环境湿度对结果的影响。

若无法确定故障原因，建议结合专业仪器（如电机分析仪）进一步诊断。

五、总结

通过“电阻检测+绝缘测试+空载分析+感官检查”的综合手段，可快速判断三相异步电机状态。定期维护（如清洁、润滑、紧固）能延长电机寿命，而发现异常时需及时停机检修，避免故障扩大化。对于复杂问题（如转子断条、电磁不平衡），建议交由专业人员处理。
