检测西门子1200PLC开关量输入输出模块好坏方法

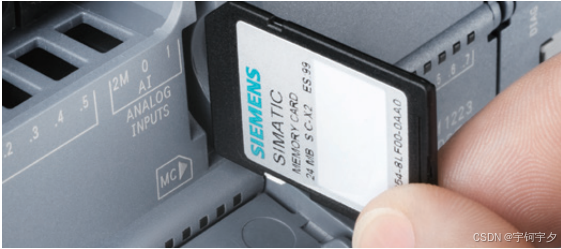

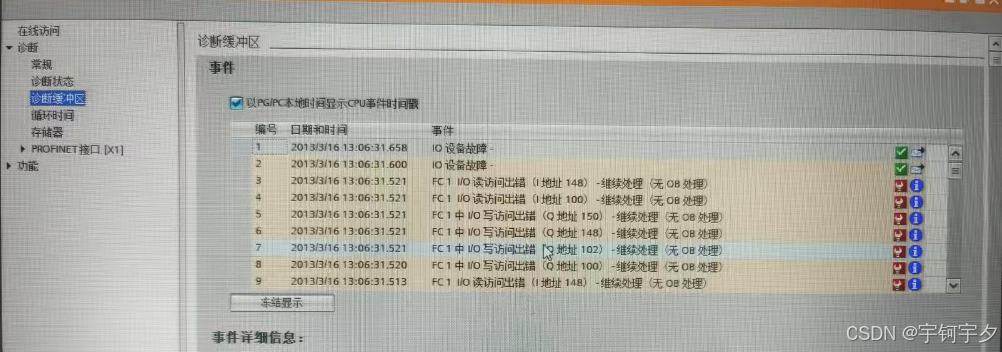

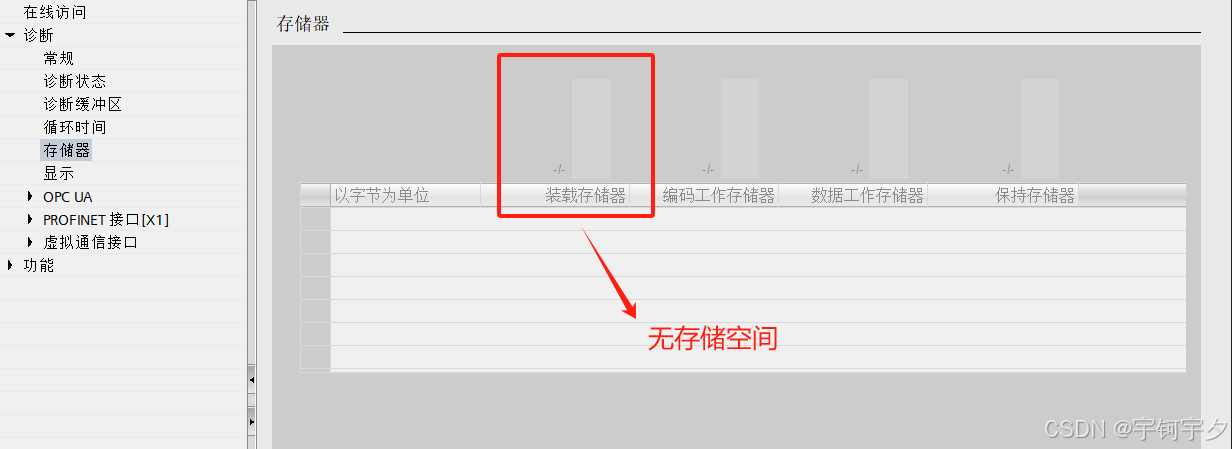

接上篇西门子1200 CPU故障排除遇到一次储存卡故障（用博图软件诊断故障发现储存卡故障，处理时无橡皮擦故直接更换储存卡后发现还报错，判断CPU储存卡金手指位置出了问题，作为维护方不能解决，最后只能更换CPU并重新下载程序）

检测西门子1200PLC开关量输入输出模块好坏方法

可按以下步骤进行：

1. 外观检查：查看模块指示灯是否正常、有无烧焦痕迹、接线端子是否松动。

2. 电源检测：用万用表测模块供电电压（一般24V）是要求。

3. 输入模块检测：

给输入点通/断电，观察模块对应指示灯是否亮灭，或用编程软件监控输入状态是否变化。

4. 输出模块检测：

通过编程软件强制输出，观察模块指示灯是否点亮，用万用表测输出端子间电压或通断（继电器型测通断，晶体管/晶闸管型测电压）。

5. 替换法：用同型号正常模块替换测试，快速判断故障。

1.  软件诊断：通过PLC编程软件查看模块故障代码或状态诊断信息。

注意：操作前需断电，遵循安全规范，避免损坏模块。
