S7-1200仿真器使用入门与功能详解

一、S7-1200 PLCSIM概述

1. 硬件与软件要求
- 硬件要求：
  - S7-1200 PLC需固件版本≥4.0，S7-1200F PLC需≥4.12。
- 软件要求：
  - TIA Portal中需安装S7-PLCSIM V13 SP1或更高版本。

 2. 支持范围与限制
支持的指令与功能
- 通用指令：支持大部分S7-1200和S7-1200F的系统函数（SFC/SFB），如PUT/GET、TSEND/TRCV等。
- 通信指令：支持TCP/IP和PROFINET连接，但**不支持UDP协议**的T-block指令。

不支持的功能
- 工艺模块：计数、PID控制、运动控制模块无法仿真。
- 工艺对象：运动控制轴、PID控制器（如PID_Compact、PID_3Step）不可用。
- 其他限制：
  - 不支持Web服务器、数据记录、配方功能。
  - 受保护的块（密码或专有技术保护）需移除保护后才能下载。

二、使用入门指南

1. 启动仿真器

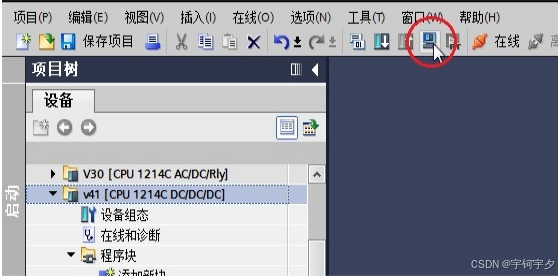

1. 1在TIA Portal中点击**仿真按钮**（如图1），启动PLCSIM。

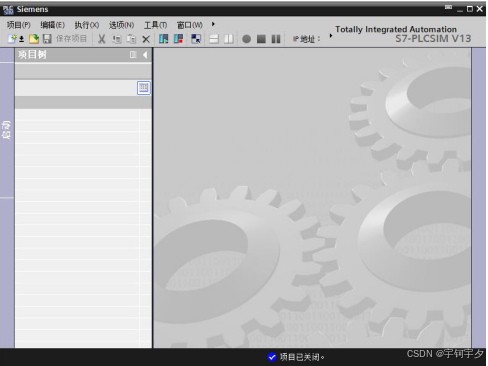

1.2 初始界面为精简视图

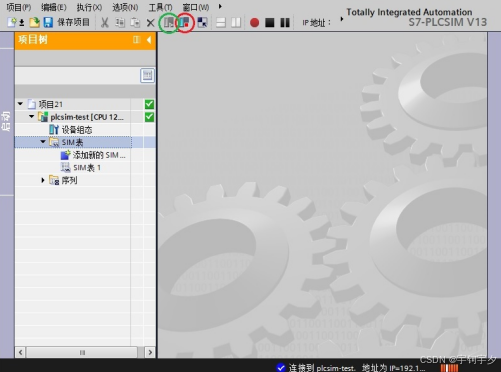

1.3点击右下角按钮切换至项目视图

2. 下载项目到仿真器

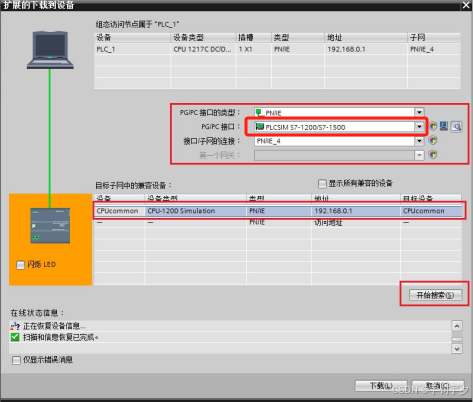

2.1 在TIA Portal中选中S7-1200 PLC项目，点击**下载**。
2.2 在下载选项中：
   - 选择接口为**PLCSIM虚拟网卡**。
   - 点击“开始搜索”，选择显示的仿真设备。

2.3完成下载后，仿真器界面显示CPU状态（图5），可通过**启动/停止按钮**切换运行模式。

3. 使用SIM表监控与修改变量

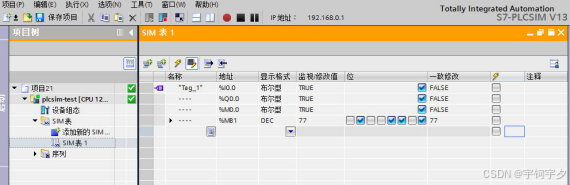

1. 添加SIM表：在仿真器左侧项目树中创建SIM表，添加变量（如I0.0、Q0.0、M0.0等）。
2. 修改变量值：
   - 输入点（I）：直接勾选“位”列进行修改。
   - 非输入点（Q、M）：需点击工具栏的启动/禁用非输入修改按钮后操作。

三、仿真PLC与真实PLC的关键区别

 1. I/O设备支持
- 可仿真I/O设备，但数量受限于PC性能，无法超过物理网络设备数量。

 2. 运行模式与诊断
- RUN模式下载：支持在运行中下载程序，真实PLC需停机。
- 诊断限制：无法仿真电池故障、EPROM错误等硬件相关报警。

 3. 时间性能差异
- 扫描周期时间受PC资源影响，**不适用于对时序要求严格的程序验证**。

 4. 通信功能限制
- T-block指令：
  - 数据分段为1024字节（真实PLC为8192字节）。
  - TSEND需等待接收方执行TRCV才能完成（图10）。
- 多实例通信：所有仿真PLC需在同一PC运行，且IP地址唯一。

5. 其他注意事项
- SD卡功能：不支持数据记录、配方等依赖存储卡的功能。
- LED仿真：无法模拟真实PLC的LED闪烁功能。

四、注意事项与常见问题

1. 兼容性检查
- 使用前确认TIA Portal版本与PLCSIM兼容，避免因版本不匹配导致功能异常。

2. 变量修改权限
- 默认仅允许修改输入点，需手动启用非输入变量修改权限。

3. 数据分段处理
- 若通过TSEND发送超过1024字节的数据，需多次执行TRCV接收剩余数据。

 4. 多实例通信配置
- 每个仿真PLC需分配唯一IP地址，避免地址冲突导致通信失败。

结语

S7-1200 PLCSIM为程序调试提供了高效便捷的虚拟环境，尤其适用于逻辑验证和基础通信测试。然而，其功能限制（如运动控制、实时性能）需在实际硬件中进一步验证。掌握仿真与真实的差异，合理利用仿真器，可显著提升开发效率。
