C#编写上位机驱动运动控制板卡

项目概述

笔者曾自费1200软妹币购置了一款运动控制板卡，利用下班时间琢磨出上位机，用以取代传统的PLC控制系统。IO卡及运动卡均可走RJ45水晶头串联，可级联8块，最多4096IO点及256轴联动，延时2ms以内。某些型号具备脉冲控制、编码盘伺服控制、加加速度扭矩控制，性能及性价比都不逊色于PLC。笔者已完成了部分功能的编写。系虎彩全厂首次尝试不含PLC的运动控制系统。

控制原理

安装原厂驱动后，可以使用SDK包进行开发。笔者选用了RJ45直连的方式，较走交换机的TCP/IP模式延时更短，可靠性更好。经万用表测试为NPN型。
使用脉冲控制步进驱动器。伺服控制要复杂一些。

功能实现

上位机界面

使用VS2019，Win Form写出界面。
在这里插入图片描述
先用AI绘制个图放右下角。。。希望虎彩自动化水平越来越高。。。
主控界面用于调用其它功能模块。
先连接板卡，之后可以测试各种功能。使用完后断开。

通讯连接模块

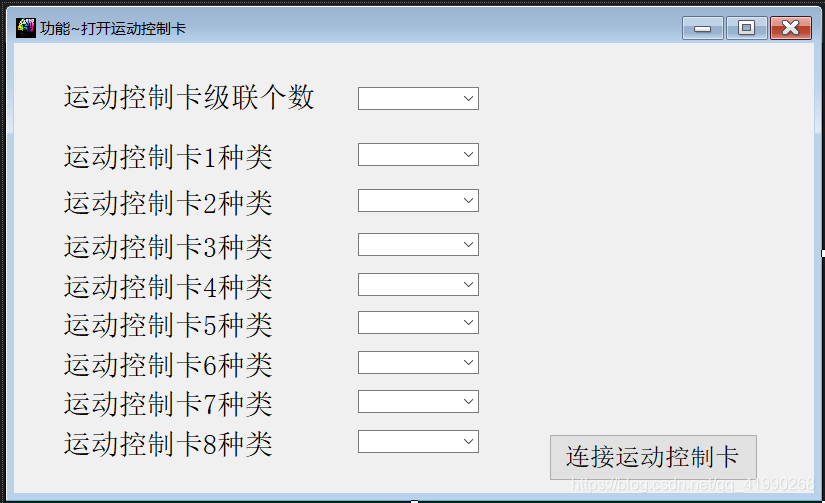

在这里插入图片描述
此处需加以限定。

#region 下拉框有效性判断
        private void comboBox1_SelectedIndexChanged(object sender, EventArgs e)
        {
            //MessageBox.Show("xx");
            if (this.comboBox1.SelectedIndex == 0)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = false;
                comboBox4.Enabled = false;
                comboBox5.Enabled = false;
                comboBox6.Enabled = false;
                comboBox7.Enabled = false;
                comboBox8.Enabled = false;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 1)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = false;
                comboBox5.Enabled = false;
                comboBox6.Enabled = false;
                comboBox7.Enabled = false;
                comboBox8.Enabled = false;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 2)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = true;
                comboBox5.Enabled = false;
                comboBox6.Enabled = false;
                comboBox7.Enabled = false;
                comboBox8.Enabled = false;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 3)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = true;
                comboBox5.Enabled = true;
                comboBox6.Enabled = false;
                comboBox7.Enabled = false;
                comboBox8.Enabled = false;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 4)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = true;
                comboBox5.Enabled = true;
                comboBox6.Enabled = true;
                comboBox7.Enabled = false;
                comboBox8.Enabled = false;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 5)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = true;
                comboBox5.Enabled = true;
                comboBox6.Enabled = true;
                comboBox7.Enabled = true;
                comboBox8.Enabled = false;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 6)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = true;
                comboBox5.Enabled = true;
                comboBox6.Enabled = true;
                comboBox7.Enabled = true;
                comboBox8.Enabled = true;
                comboBox9.Enabled = false;
            }
            else if (this.comboBox1.SelectedIndex == 7)
            {
                comboBox2.Enabled = true;
                comboBox3.Enabled = true;
                comboBox4.Enabled = true;
                comboBox5.Enabled = true;
                comboBox6.Enabled = true;
                comboBox7.Enabled = true;
                comboBox8.Enabled = true;
                comboBox9.Enabled = true;
            }
        }

        #endregion

连接板卡。

private void button1_Click(object sender, EventArgs e)
        {
            short rtn = 0;
            ushort Conenection_Number = 0;
            ushort[] Station_Number = { 0, 1, 2, 3, 4, 5, 6, 7 };
            ushort[] Station_Type = { 0, 0, 0, 0, 0, 0, 0, 0 };

            Conenection_Number = (ushort)(this.comboBox1.SelectedIndex + 1);

            ushort.TryParse(comboBox2.Text, out Station_Type[0]);
            ushort.TryParse(comboBox3.Text, out Station_Type[1]);
            ushort.TryParse(comboBox4.Text, out Station_Type[2]);
            ushort.TryParse(comboBox5.Text, out Station_Type[3]);
            ushort.TryParse(comboBox6.Text, out Station_Type[4]);
            ushort.TryParse(comboBox7.Text, out Station_Type[5]);
            ushort.TryParse(comboBox8.Text, out Station_Type[6]);
            ushort.TryParse(comboBox9.Text, out Station_Type[7]);

            rtn = CMCDLL_NET.MCF_Open_Net(Conenection_Number, ref Station_Number[0], ref Station_Type[0]);
            if (rtn == 0)
            {
                this.Close();
                MessageBox.Show("连接成功");
            }
            else
            {
                MessageBox.Show("打开卡失败！！！ 检查硬件是否接好。");
            }
        }

断开连接模块

#region 断开运动控制卡

        private void button2_Click(object sender, EventArgs e)
        {
            short rtn;
            rtn = CMCDLL_NET.MCF_Close_Net();
            MessageBox.Show("断开成功");
        }
        #endregion

刷新输入模块

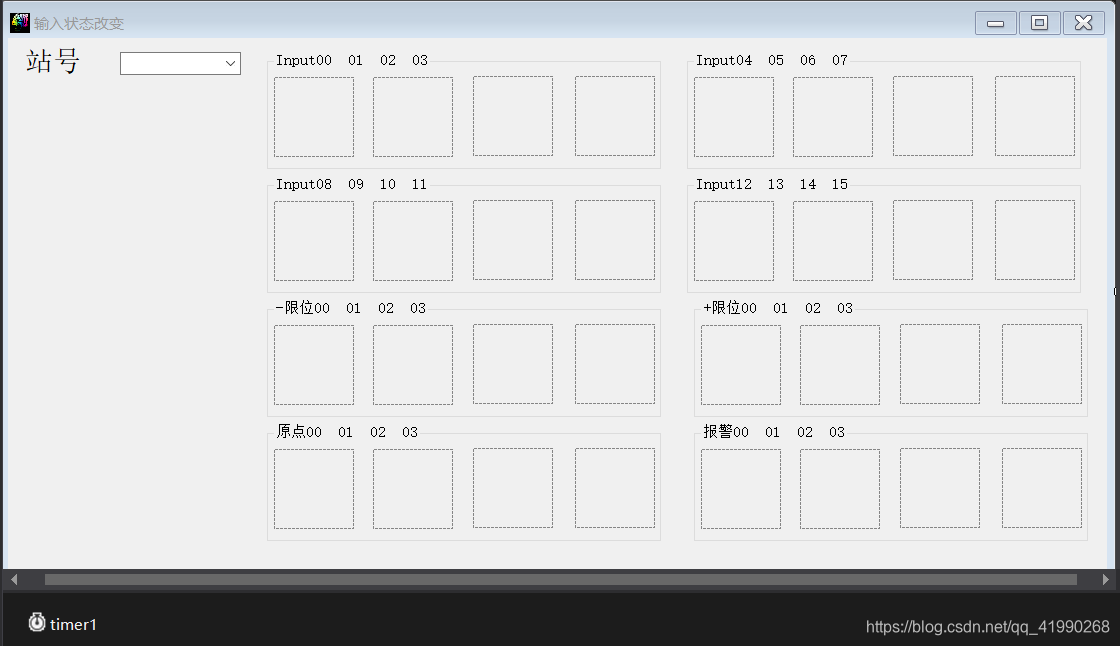

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

public ChangeInput()
        {
            InitializeComponent();
            Image Image1;
            Image Image2;

            this.comboBox1.SelectedIndex = 0;
            //ushort StationNumber = 0;

            timer1.Enabled = true;

            #region 初始化图形显示
            Image1 = new Bitmap(@"E:\work\技术攻关\C#运动控制卡\练习程序\2020.11.15\运动控制卡~练习\Resources\灯-绿.png");//绿色代表接通
            Image2 = new Bitmap(@"E:\work\技术攻关\C#运动控制卡\练习程序\2020.11.15\运动控制卡~练习\Resources\灯-红.png");//红色代表断开
            pictureBox1.Image = Image2;
            pictureBox2.Image = Image2;
            pictureBox3.Image = Image2;
            pictureBox4.Image = Image2;
            pictureBox5.Image = Image2;
            pictureBox6.Image = Image2;
            pictureBox7.Image = Image2;
            pictureBox8.Image = Image2;
            pictureBox9.Image = Image2;
            pictureBox10.Image = Image2;
            pictureBox11.Image = Image2;
            pictureBox12.Image = Image2;
            pictureBox13.Image = Image2;
            pictureBox14.Image = Image2;
            pictureBox15.Image = Image2;
            pictureBox16.Image = Image2;
            pictureBox17.Image = Image2;
            pictureBox18.Image = Image2;
            pictureBox19.Image = Image2;
            pictureBox20.Image = Image2;
            pictureBox21.Image = Image2;
            pictureBox22.Image = Image2;
            pictureBox23.Image = Image2;
            pictureBox24.Image = Image2;
            pictureBox25.Image = Image2;
            pictureBox26.Image = Image2;
            pictureBox27.Image = Image2;
            pictureBox28.Image = Image2;
            pictureBox29.Image = Image2;
            pictureBox30.Image = Image2;
            pictureBox31.Image = Image2;
            pictureBox32.Image = Image2;
            #endregion
        }

插入图片。

private void timer1_Tick(object sender, EventArgs e)
        {
            short rtn;
            ushort i = 0;
            ushort[] Input = new ushort[16];

            Image Image1;
            Image Image2;

            Image1 = new Bitmap(@"E:\work\技术攻关\C#运动控制卡\练习程序\2020.11.15\运动控制卡~练习\Resources\灯-绿.png");//绿色代表接通
            Image2 = new Bitmap(@"E:\work\技术攻关\C#运动控制卡\练习程序\2020.11.15\运动控制卡~练习\Resources\灯-红.png");//红色代表断开
         #region 刷新输入00~15共计16个点的状态显示
            for (i = 0; i < 16; i++)
            {
                rtn = CMCDLL_NET.MCF_Get_Input_Bit_Net(i, ref Input[i], 0);
                if (i == 0)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox1.Image = Image1;
                    }
                    else
                    {
                        pictureBox1.Image = Image2;
                    }
                }
                else if (i == 1)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox2.Image = Image1;
                    }
                    else
                    {
                        pictureBox2.Image = Image2;
                    }
                }
                else if (i == 2)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox3.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox3.Image = (Image)Image2;
                    }
                }
                else if (i == 3)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox4.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox4.Image = (Image)Image2;
                    }
                }
                else if (i == 4)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox8.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox8.Image = (Image)Image2;
                    }
                }
                else if (i == 5)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox7.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox7.Image = (Image)Image2;
                    }
                }
                else if (i == 6)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox6.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox6.Image = (Image)Image2;
                    }
                }
                else if (i == 7)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox5.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox5.Image = (Image)Image2;
                    }
                }
                else if (i == 8)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox12.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox12.Image = (Image)Image2;
                    }
                }
                else if (i == 9)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox11.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox11.Image = (Image)Image2;
                    }
                }
                else if (i == 10)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox10.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox10.Image = (Image)Image2;
                    }
                }
                else if (i == 11)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox9.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox9.Image = (Image)Image2;
                    }
                }
                else if (i == 12)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox16.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox16.Image = (Image)Image2;
                    }
                }
                else if (i == 13)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox15.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox15.Image = (Image)Image2;
                    }
                }
                else if (i == 14)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox14.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox14.Image = (Image)Image2;
                    }
                }
                else if (i == 15)
                {
                    if (Input[i] == 0)
                    {
                        pictureBox13.Image = (Image)Image1;
                    }
                    else
                    {
                        pictureBox13.Image = (Image)Image2;
                    }
                }
            }
        }

笔者设置为100ms自动刷新，即10Hz，用于图形化展示完全够用。

控制输出模块

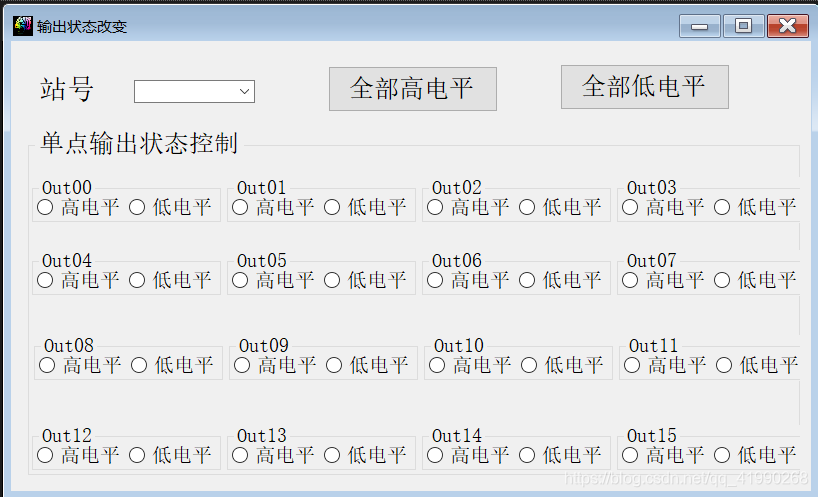

在这里插入图片描述
初始化。

public ChangeOutput()
        {
            InitializeComponent();
            #region 初始化可选项
            comboBox1.SelectedIndex = 0;
            radioButton1.Checked = false;
            radioButton2.Checked = true;
            radioButton3.Checked = true;
            radioButton4.Checked = false;
            radioButton5.Checked = true;
            radioButton6.Checked = false;
            radioButton7.Checked = true;
            radioButton8.Checked = false;
            radioButton9.Checked = true;
            radioButton10.Checked = false;
            radioButton11.Checked = true;
            radioButton12.Checked = false;
            radioButton13.Checked = true;
            radioButton14.Checked = false;
            radioButton15.Checked = true;
            radioButton16.Checked = false;
            radioButton17.Checked = true;
            radioButton18.Checked = false;
            radioButton19.Checked = true;
            radioButton20.Checked = false;
            radioButton21.Checked = true;
            radioButton22.Checked = false;
            radioButton23.Checked = true;
            radioButton24.Checked = false;
            radioButton25.Checked = true;
            radioButton26.Checked = false;
            radioButton27.Checked = true;
            radioButton28.Checked = false;
            radioButton29.Checked = true;
            radioButton30.Checked = false;
            radioButton31.Checked = true;
            radioButton32.Checked = false;

            #endregion
        }

全部高电平。

#region 全部高电平
        private void button1_Click(object sender, EventArgs e)
        {
            short rtn;
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            rtn = CMCDLL_NET.MCF_Set_Output_Net(0xffff, StationNumber);

            #region 同时改变单点选框
            radioButton1.Checked = true;
            radioButton4.Checked = true;
            radioButton6.Checked = true;
            radioButton8.Checked = true;
            radioButton10.Checked = true;
            radioButton12.Checked = true;
            radioButton14.Checked = true;
            radioButton16.Checked = true;
            radioButton18.Checked = true;
            radioButton20.Checked = true;
            radioButton22.Checked = true;
            radioButton24.Checked = true;
            radioButton26.Checked = true;
            radioButton28.Checked = true;
            radioButton30.Checked = true;
            radioButton32.Checked = true;
            #endregion
        }
        #endregion

全部低电平。

#region 全部低电平
        private void button2_Click(object sender, EventArgs e)
        {
            short rtn;
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            rtn = CMCDLL_NET.MCF_Set_Output_Net(0, StationNumber);

            #region 同时改变单点选框
            radioButton2.Checked = true;
            radioButton3.Checked = true;
            radioButton5.Checked = true;
            radioButton7.Checked = true;
            radioButton9.Checked = true;
            radioButton11.Checked = true;
            radioButton13.Checked = true;
            radioButton15.Checked = true;
            radioButton17.Checked = true;
            radioButton19.Checked = true;
            radioButton21.Checked = true;
            radioButton23.Checked = true;
            radioButton25.Checked = true;
            radioButton27.Checked = true;
            radioButton29.Checked = true;
            radioButton31.Checked = true;
            #endregion
        }
        #endregion

由于原厂函数有多余参数，笔者进行了二次封装。

//重新封装置位函数
        public void SetY(int Y)
        {
            int index = Y;
            short rtn;
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            //index = comboBox1.SelectedIndex; //获取comboBox索引
            rtn = CMCDLL_NET.MCF_Set_Output_Bit_Net((ushort)index, 1, StationNumber);
            //MessageBox.Show("置位成功"+"\n"+"Y="+Y.ToString()+"index="+index.ToString());//???????????

        }

        //重新封装置0函数
        public void RstY(int Y)
        {
            int index = Y;
            short rtn;
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            //index = comboBox1.SelectedIndex; //获取comboBox索引
            rtn = CMCDLL_NET.MCF_Set_Output_Bit_Net((ushort)index, 0, StationNumber);
            //MessageBox.Show("置0成功" + "\n" + "Y=" + Y.ToString() + "index=" + index.ToString());//???????????

        }

对16个点添加判断功能。

#region 输出点12
        private void radioButton26_CheckedChanged(object sender, EventArgs e)
        {
            if (radioButton26.Checked == true)
            {
                //MessageBox.Show("输出点12为高电平");
                SetY(12);
            }
            else
                //MessageBox.Show("输出点12为低电平");
                RstY(12);
        }
        #endregion

单轴控制模块

其实可以手动调用多个电机转动。
在这里插入图片描述
由于笔者购置的板卡只有4轴，故只写出四轴点动。

刷新界面

点动时需要实时刷新界面的参数，防止撞机，故笔者使用30ms的计时器刷新界面。

#region 刷新信息
        private void timer1_Tick(object sender, EventArgs e)
        {
            short rtn;
            int i = 0;
            int POS1 = 0;
            int POS2 = 0;
            int POS3 = 0;
            int POS4 = 0;
            double Command_Vel1 = 0;
            double Command_Vel2 = 0;
            double Command_Vel3 = 0;
            double Command_Vel4 = 0;
            double Encode_Vel1 = 0;
            double Encode_Vel2 = 0;
            double Encode_Vel3 = 0;
            double Encode_Vel4 = 0;

            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;

            rtn = CMCDLL_NET.MCF_Get_Position_Net(0, ref POS1, StationNumber);             //获取轴1当前位置
            rtn = CMCDLL_NET.MCF_Get_Position_Net(1, ref POS2, StationNumber);             //获取轴2当前位置
            rtn = CMCDLL_NET.MCF_Get_Position_Net(2, ref POS3, StationNumber);             //获取轴3当前位置
            rtn = CMCDLL_NET.MCF_Get_Position_Net(3, ref POS4, StationNumber);             //获取轴4当前位置

            textBox3.Text = POS1.ToString();                                //轴1位置信息显示到textBox3中
            textBox6.Text = POS2.ToString();                                //轴2位置信息显示到textBox6中
            textBox8.Text = POS3.ToString();                                //轴3位置信息显示到textBox8中
            textBox10.Text = POS4.ToString();                                //轴4位置信息显示到textBox10中



            rtn = CMCDLL_NET.MCF_Get_Vel_Net(0, ref Command_Vel1, ref Encode_Vel1, StationNumber);    //获取轴1当前速度
            rtn = CMCDLL_NET.MCF_Get_Vel_Net(1, ref Command_Vel2, ref Encode_Vel2, StationNumber);    //获取轴2当前速度
            rtn = CMCDLL_NET.MCF_Get_Vel_Net(2, ref Command_Vel3, ref Encode_Vel3, StationNumber);    //获取轴3当前速度
            rtn = CMCDLL_NET.MCF_Get_Vel_Net(3, ref Command_Vel4, ref Encode_Vel4, StationNumber);    //获取轴4当前速度



            textBox4.Text = Command_Vel1.ToString();                                //轴1速度信息显示到textBox4中
            textBox5.Text = Command_Vel2.ToString();                                //轴2速度信息显示到textBox5中
            textBox7.Text = Command_Vel3.ToString();                                //轴3速度信息显示到textBox7中
            textBox9.Text = Command_Vel4.ToString();                                //轴4速度信息显示到textBox9中
        }
        #endregion

轴1+点动（位移伺服模式）

笔者使用了三元运算符来减少代码量。
S型启动与T型启动读者自行脑补。
笔者手头没有编码器，故只靠带编码盘的闭环步进电机套装实现半闭环。读者可自行加装多摩川等厂家的编码盘实现全闭环，也可购置手轮实现手动控制电机圈数。

#region 轴1+点动
        private void button1_Click(object sender, EventArgs e)
        {
            short rtn;
            double Vini = 0;
            double Vend = 0;
            double VEL = 0;
            double Vmax = 0;
            double Vjerk = 0;
            int POS = 0;
            ushort Profile = 0;
            ushort Position_Mode = 0;
            double.TryParse(textBox11.Text, out Vini);
            double.TryParse(textBox15.Text, out Vend);
            double.TryParse(textBox12.Text, out VEL);
            double.TryParse(textBox13.Text, out Vmax);
            double.TryParse(textBox14.Text, out Vjerk);

            int.TryParse(textBox1.Text, out POS);

            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            //Profile = (ushort)comboBox_Profile.SelectedIndex;
            //Position_Mode = (ushort)comboBox_Position.SelectedIndex;
            Profile = (ushort)(radioButton1.Checked ? 0 : 1);
            Position_Mode = (ushort)(radioButton4.Checked?0:1);
            //MessageBox.Show(Profile.ToString()+"\n"+Position_Mode.ToString());
            rtn = CMCDLL_NET.MCF_Set_Axis_Profile_Net(0, Vini, VEL, Vmax, Vjerk, Vend, Profile, StationNumber);
            rtn = CMCDLL_NET.MCF_Uniaxial_Net(0, POS, Position_Mode, StationNumber);//轴1正向点位运动
        }
        #endregion

轴2-点动（位移伺服模式）

对POS参数取反即可。

#region 轴1-点动
        private void button2_Click(object sender, EventArgs e)
        {
            short rtn;
            double Vini = 0;
            double Vend = 0;
            double VEL = 0;
            double Vmax = 0;
            double Vjerk = 0;
            int POS = 0;
            ushort Profile = 0;
            ushort Position_Mode = 0;
            double.TryParse(textBox11.Text, out Vini);
            double.TryParse(textBox15.Text, out Vend);
            double.TryParse(textBox12.Text, out VEL);
            double.TryParse(textBox13.Text, out Vmax);
            double.TryParse(textBox14.Text, out Vjerk);
            int.TryParse(textBox1.Text, out POS);
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            Profile = (ushort)(radioButton1.Checked ? 0 : 1);
            Position_Mode = (ushort)(radioButton4.Checked ? 0 : 1);
            rtn = CMCDLL_NET.MCF_Set_Axis_Profile_Net(0, Vini, VEL, Vmax, Vjerk, Vend, Profile, StationNumber);
            rtn = CMCDLL_NET.MCF_Uniaxial_Net(0, -POS, Position_Mode, StationNumber);//轴1反向点位运动
        }
        #endregion

其余2轴与之相似，笔者在此不再赘述。

缓停

S型曲线于T型曲线停止读者自行脑补。

#region 缓停
        private void button9_Click(object sender, EventArgs e)
        {
            short rtn;
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            rtn = CMCDLL_NET.MCF_Set_Axis_Stop_Profile_Net(0, 10000, 100000, 1, StationNumber);//设置轴1S型停止曲线参数
            rtn = CMCDLL_NET.MCF_Set_Axis_Stop_Profile_Net(1, 10000, 100000, 1, StationNumber);//设置轴2S型停止曲线参数
            rtn = CMCDLL_NET.MCF_Set_Axis_Stop_Profile_Net(2, 10000, 100000, 1, StationNumber);//设置轴3S型停止曲线参数
            rtn = CMCDLL_NET.MCF_Set_Axis_Stop_Profile_Net(3, 10000, 100000, 1, StationNumber);//设置轴4S型停止曲线参数
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(0, 1, StationNumber);//设置轴1为平滑停止模式
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(1, 1, StationNumber);//设置轴1为平滑停止模式
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(2, 1, StationNumber);//设置轴1为平滑停止模式
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(3, 1, StationNumber);//设置轴1为平滑停止模式
        }
        #endregion

急停

#region 急停
        private void button10_Click(object sender, EventArgs e)
        {
            short rtn;
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(0, 0, StationNumber);//设置轴1为急停模式
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(1, 0, StationNumber);//设置轴2为急停模式
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(2, 0, StationNumber);//设置轴3为急停模式
            rtn = CMCDLL_NET.MCF_Axis_Stop_Net(3, 0, StationNumber);//设置轴4为急停模式
        }
        #endregion

轴1连续正转（速度伺服模式）

#region 轴1+连续
        private void button20_Click(object sender, EventArgs e)
        {
            short rtn;
            double VEL = 0;
            double Vjerk = 0;
            double.TryParse(textBox12.Text, out VEL);
            double.TryParse(textBox14.Text, out Vjerk);
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            rtn = CMCDLL_NET.MCF_JOG_Net(0, VEL, Vjerk, StationNumber);//轴1正向连续运动
        }
        #endregion

轴1连续反转（速度伺服模式）

#region 轴1-连续
        private void button19_Click(object sender, EventArgs e)
        {
            short rtn;
            double VEL = 0;
            double Vjerk = 0;
            double.TryParse(textBox12.Text, out VEL);
            double.TryParse(textBox14.Text, out Vjerk);
            ushort StationNumber = 0;
            StationNumber = (ushort)comboBox1.SelectedIndex;
            rtn = CMCDLL_NET.MCF_JOG_Net(0, -VEL, Vjerk, StationNumber);//轴1反向连续运动
        }
        #endregion

VEL参数取反即可。

多轴拟合运动模块

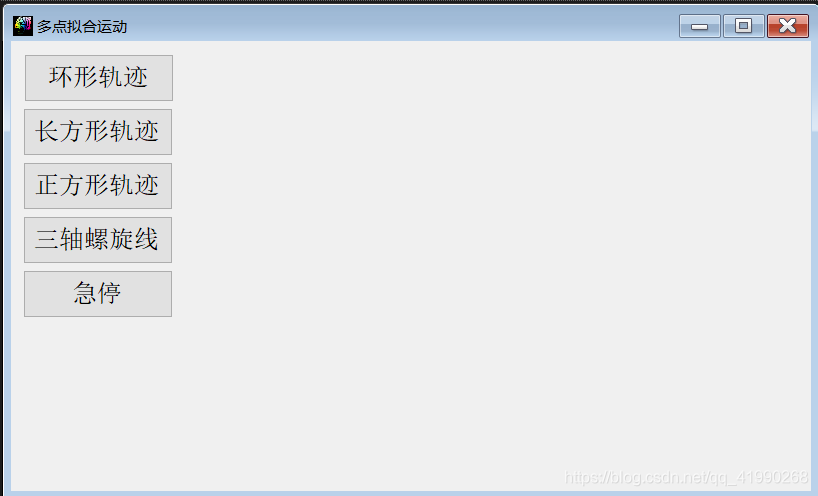

在这里插入图片描述

环形轨迹

#region 环形轨迹
        private void button1_Click(object sender, EventArgs e)
        {
            short rtn = 0;
            ushort[] Axis_List = { 0, 1 };//插补轴列表：0轴，1轴
            int[] dDist_List = { 0, 0 };
            uint Command_Number = 0;
            ushort StationNumber = 0;
            double dV_ini;
            double dV_end;
            double dMaxV;
            double dMaxA;
            double dJerk;

            double dMaxA_Time = 0.01;        // 10ms加速度时间
            double dJerk_Time = 0.01;

            StationNumber = (ushort)0;

            dV_ini = 1000;                  //开始速度 1K
            dMaxV = 10000;                 //最大速度 10K
            dMaxA = 10000 / dMaxA_Time;    //最大加速度   =   速度 / 加速度时间
            dJerk = dMaxA / dJerk_Time;    //最大加加速度 = 加速度 / 加加速度时间
            dV_end = 1000;                  //结束速度 1K

            rtn = CMCDLL_NET.MCF_Buffer_Start_Net(0, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_Set_Profile_Net(0, dV_ini, dMaxV, dMaxA, dJerk, dV_end, 1, StationNumber);

            dDist_List[0] = 10000;
            dDist_List[1] = 0;
            rtn = CMCDLL_NET.MCF_Buffer_Line2_Net(0, ref Axis_List[0], ref dDist_List[0], 1, StationNumber);

            dDist_List[0] = 0;
            dDist_List[1] = -10000;
            rtn = CMCDLL_NET.MCF_Buffer_Arc_Radius_Net(0, ref Axis_List[0], ref dDist_List[0], 5000, 0, 1, StationNumber);

            dDist_List[0] = -10000;
            dDist_List[1] = 0;
            rtn = CMCDLL_NET.MCF_Buffer_Line2_Net(0, ref Axis_List[0], ref dDist_List[0], 1, StationNumber);

            dDist_List[0] = 0;
            dDist_List[1] = 10000;
            rtn = CMCDLL_NET.MCF_Buffer_Arc_Radius_Net(0, ref Axis_List[0], ref dDist_List[0], 5000, 0, 1, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_End_Net(0, ref Command_Number, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_Execute_Net(0, 1, StationNumber);

        }
        #endregion

正方形轨迹

#region 正方形轨迹
        private void button3_Click(object sender, EventArgs e)
        {
            short rtn = 0;
            ushort Count = 0;
            ushort[] Axis_List = { 0, 1 };
            int[] dDist_List = { 0, 0 };
            uint Command_Number = 0;
            ushort StationNumber = 0;
            double dV_ini = 0;
            double dV_end = 0;
            double dMaxV = 0;
            double dMaxA = 0;
            double dJerk = 0;

            double dMaxA_Time = 0.01;        // 10ms加速度时间
            double dJerk_Time = 0.01;

            StationNumber = (ushort)0;

            dV_ini = 1000;                  //开始速度 1K
            dMaxV = 10000;                 //最大速度 10K
            dMaxA = 10000 / dMaxA_Time;    //最大加速度   =   速度 / 加速度时间
            dJerk = dMaxA / dJerk_Time;    //最大加加速度 = 加速度 / 加加速度时间
            dV_end = 1000;                  //结束速度 1K
             rtn = CMCDLL_NET.MCF_Buffer_Start_Net(0, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_Set_Profile_Net(0, dV_ini, dMaxV, dMaxA, dJerk, dV_end, 1, StationNumber);

            dDist_List[0] = 10000;
            dDist_List[1] = 0;
            rtn = CMCDLL_NET.MCF_Buffer_Line2_Net(0, ref Axis_List[0], ref dDist_List[0], 1, StationNumber);

            dDist_List[0] = 0;
            dDist_List[1] = -10000;
            rtn = CMCDLL_NET.MCF_Buffer_Line2_Net(0, ref Axis_List[0], ref dDist_List[0], 1, StationNumber);

            dDist_List[0] = -10000;
            dDist_List[1] = 0;
            rtn = CMCDLL_NET.MCF_Buffer_Line2_Net(0, ref Axis_List[0], ref dDist_List[0], 1, StationNumber);

            dDist_List[0] = 0;
            dDist_List[1] = 10000;
            rtn = CMCDLL_NET.MCF_Buffer_Line2_Net(0, ref Axis_List[0], ref dDist_List[0], 1, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_End_Net(0, ref Command_Number, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_Execute_Net(0, 1, StationNumber);
        }
        #endregion

三轴螺旋插补

#region 3轴螺旋形插补
        private void button4_Click(object sender, EventArgs e)
        {
            short rtn = 0;
            ushort[] Axis_List = { 0, 1 };
            int[] dDist_List = { 0, 0 };
            uint Command_Number = 0;
            ushort StationNumber = 0;
            double dV_ini = 0;
            double dV_end = 0;
            double dMaxV = 0;
            double dMaxA = 0;
            double dJerk = 0;

            double dMaxA_Time = 0.01;
            double dJerk_Time = 0.01;

            StationNumber = (ushort)0;

            dV_ini = 1000;                  //开始速度 1K
            dMaxV = 10000;                 //最大速度 10K
            dMaxA = 10000 / dMaxA_Time;    //最大加速度   =   速度 / 加速度时间
            dJerk = dMaxA / dJerk_Time;    //最大加加速度 = 加速度 / 加加速度时间
            dV_end = 1000;                  //结束速度 1K
            rtn = CMCDLL_NET.MCF_Buffer_Start_Net(0, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_Set_Profile_Net(0, dV_ini, dMaxV, dMaxA, dJerk, dV_end, 1, StationNumber);


            for (int ii = 0; ii < 5; ii++)
            {
                rtn = CMCDLL_NET.MCF_Buffer_Sync_Follow_Net(0, 2, 1000, StationNumber);
                dDist_List[0] = 10000;
                dDist_List[1] = 10000;
                rtn = CMCDLL_NET.MCF_Buffer_Arc_Radius_Net(0, ref Axis_List[0], ref dDist_List[0], 5000, 0, 1, StationNumber);
            }


            rtn = CMCDLL_NET.MCF_Buffer_End_Net(0, ref Command_Number, StationNumber);

            rtn = CMCDLL_NET.MCF_Buffer_Execute_Net(0, 1, StationNumber);
        }
        #endregion

笔者只写了3种模式，不代表本款板卡只能拟合这4种曲线。
事实上，只要算法合适，Bézier curve、B-spline curve、Nburs curve甚至读取CAD的dwg图纸都不是问题。笔者也只有做SCARA四轴机械臂的小本事。欢迎有大本事的读者写个6轴算法，做个CNC，笔者也沾沾光。

尾言

常用的板卡还有固高卡、雷赛卡，考虑到笔记本电脑没有PCI及PCI-e插槽，笔者选用了RJ45口的板卡。

领导阶级眼里不如机修和电工、夜班周末班“实在”的脑力劳动成果，应该是属于全体地球人类的。

板卡DEMO下载地址

虎鲸不是鱼
关注
  • 54
    点赞
  • 踩
  • 285
    收藏
    觉得还不错? 一键收藏
  • 9
    评论
专栏目录
C#运控框架 雷赛运动控制 DMC系列 运动控制项目 C#源码 1.别看它界面丑，里面的应有应该尽有; 2.麻雀虽小五脏俱全，很
05-25
C#运控框架 雷赛运动控制 DMC系列 运动控制项目 C#源码 1.别看它界面丑，里面的应有应该尽有; 2.麻雀虽小五脏俱全，很适合新手的一个学习项目，绝对推荐
C#winform 运动控制卡 上位机软件（六轴运动控制卡）
09-04
C#winform 运动控制卡 上位机软件（六轴运动控制卡）详细情况请看我的文章介绍 https://blog.csdn.net/m0_65636467/article/details/132557158 C#winform 运动控制卡 上位机软件（六轴运动控制卡）详细情况请看我的文章介绍 https://blog.csdn.net/m0_65636467/article/details/132557158
C#与雷赛运动控制卡的使用(二) - 轴控制系统
yywl52010的博客
01-05 1389
C#是一门面向对象的编程语言，所以在编写马达控制程序的时候也要有面向对象的思维，所以在此我们可以将马达看成是一类对象，而机台上的每个马达就是这个马达类的具体对象。一个简单的类大致包括了字段，属性和方法，需要创建一个马达类，首先得知道马达具备哪些基本的属性，而我们使用马达来实现哪些功能，怎么控制这个马达，就是一些方法。去年写过一篇关于C#实现马达运动控制卡编程的博客，很多小伙伴看了希望共享下代码，后来自己觉得写得不够完善就删掉了，这次准备重新写一篇完善点的，实现代码后续也会上传资源，觉得有用的可以去下载。
C# 运动控制系统。雷赛运动控制卡控制系统
JLPHrsynf的博客
01-29 814
本文介绍了一种基于C#的运动控制系统，并重点介绍了该系统在雷赛运动控制卡、高川控制卡、高川控制器、固高运动控制卡和正运动控制卡上的应用。本文将介绍一种基于C#的运动控制系统，以及该系统在雷赛运动控制卡、高川控制卡、高川控制器、固高运动控制卡和正运动控制卡上的应用。C#运动控制系统可以完美支持固高运动控制卡和正运动控制卡，并提供了丰富的功能和详细的注释，方便开发人员进行系统的调试和控制。像高川控制卡、高川控制器、或者固高运动控制卡以及正运动控制器、正运动控制卡可以用这个框架，自己替换一下库文件等代码就可以。
C#与雷赛运动控制卡的使用(一) -控制卡系统
yywl52010的博客
01-04 950
C#是面向对象的语言，在使用控制卡时，应先将实际的DMC卡抽象成卡对象，总结出控制卡所包含的属性，以及使用卡所需要的方法。将具体的DMC1000B卡看成是卡系统的实例对象。由此可抽象一个卡接口。在使用雷赛其他卡如DMC2210 DMC2410时可实现此接口，调用不同的方法即可。具体属性及方法可查看DMC1000B卡说明书。接口应包含多种不同控制卡共用的一些属性及方法。本文以雷赛DMC1000B控制卡为例。
雷赛运动控制卡例子
helldoger的博客
03-01 2333
#region 自动运行流程 private void AutoRunProcess() { AddLog(0, "系统归零完成，等待触发"); //初始化当前步骤 CurrentStep = RunStep.RunReady; bool fRun = false; bool fOver = false; in...
EtherCAT运动控制卡的硬件接线与C#的单轴运动控制
AGONIiii的博客
03-27 3952
　 　 　　今天，正运动技术为大家分享一下《EtherCAT运动控制卡的硬件接线与C#的单轴运动控制》。在正式学习之前，我们先了解一下正运动技术的运动控制卡ECI2618和ECI2828。这两款产品分别是6轴，8轴运动控制卡。 　 　 　 　　ECI2618支持6轴脉冲输入与编码器反馈，板载24点输入，16点输出，2AD，2DA，支持手轮接口，其中特定输出口支持高速PWM控制。 　 　 　　ECI2828支持8轴总线型输入与编码器反馈，板载24点输入，16点输出，2路AD，2路DA，支持手
分享C# 运动控制开源代码
03-10
分享C# 运动控制开源代码
C#运控框架在雷赛运动控制DMC系列运动控制项目中的应用与源码分析
yAIecB94的博客
09-14 1270
雷赛运动控制DMC系列作为一款性能优秀的运动控制产品，被广泛应用于各种运动控制项目中。本文将围绕C#运控框架在雷赛运动控制DMC系列运动控制项目中的应用，深入剖析其源码，分享技术实现细节。本文围绕C#运控框架在雷赛运动控制DMC系列运动控制项目中的应用，深入剖析了其源码。同时，本文还介绍了雷赛运动控制DMC系列的特点和功能，为使用雷赛运动控制器的开发者提供了有价值的参考。C#运控框架是一个用于运动控制项目的开发工具，它提供了丰富的功能和易于使用的接口，能够帮助开发者快速搭建运动控制项目。
授人以鱼不如授人以渔，最快让你搭建运动控制软件框架
苏州程序大白的博客
04-14 8468
这里写自定义目录标题欢迎使用Markdown编辑器新的改变功能快捷键合理的创建标题，有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片 欢迎使用Markdown编辑器 你好！ 这是你第一次使用 Markdown编辑器 所展示的欢迎页。如果你想学习如何使用Markdown编辑器, 可以仔细阅读这篇文章，了解一下Markdown的基本语法知识。 新的改变 我们对Markdown编辑器进行了一些功能拓展与语法支持，除了标准的Markdown编辑器功能，我们增加了如下几点新功能，帮助你用它写博
C#开发的运动控制和视觉项目
mfIWXagw的博客
01-19 711
通过C#开发的运动驱动和通信模块，可以方便地实现与各种运动设备的连接和数据传输，实现稳定可靠的运动控制。通过C#开发的图像识别和分析算法，可以实现对图像中目标的高精度识别和定位，为后续的运动控制和决策提供准确的数据支持。通过C#开发的图像采集和处理模块，可以实现对图像的高速采集、实时处理和分析，为后续的图像识别和分析提供可靠的数据支持。同时，C#的强大数学计算能力和图像处理能力，可以实现对轨迹的快速分析和优化，提高运动控制的精度和效率。其中，C#作为一种强大的编程语言，被广泛应用于开发运动控制和视觉项目。
C#零基础运动控制教程--运动控制卡低速高速运动实验
weixin_49237052的博客
07-02 5967
C#零基础运动控制教程–运动控制卡低速高速运动实验 文章目录C#零基础运动控制教程--运动控制卡低速高速运动实验一、实验目的：1.了解运动控制卡的基本使用。二、实验内容：1.利用C#控制丝杆进行低速连续运动或高速连续运动。三、实验步骤：1.打开Visual Studio 2013，新建窗体应用程序项目。如图1、2。2.如图3所示，点击界面左侧工具箱，选择并在窗体中放入控件，组成如图4所示的界面。3.点击右上方“解决方案资源管理器”，右键点击相关项目，选择“在文件资源管理器中打开文件夹”，如图5。4.双击“连
C#运动控制卡的案例
10-14
这个PDF仅供大家学习了解，C#winformVS2010运动控制卡的学习与运用，包括一些编程的基础知识和运动控制卡的基础知识
GTS系列运动控制器编程C#.rar_C# 运动_C# 运动控制卡_SLNSERVO_运动控制C#_运动控制器
07-13
GTS运动控制板卡程序，用于运动控制的C#例程
例2_连续运动.zip雷赛运动控制卡C#案例
09-11
雷赛运动控制卡C#案例
C#编写上位机使用UDP给单片机发送Json格式数据
01-26
C#编写上位机使用UDP给单片机发送Json格式数据
c#编写 信捷伺服驱动器Modbus速度及位置控制 上位机源码
11-08
c#编写 信捷伺服驱动器 通过Modbus进行速度及位置控制。包含 使能、去使能、速度控制、位置控制、速度和位置监控功能 上位机源代码
运动控制板卡DEMO.zip
03-22
运动控制板卡DEMO，连接好电路及电机驱动板后可测试板卡各种功能是否正常
C#编写上位机鼠标点击事件
最新发布
02-26
C#编写上位机鼠标点击事件
c语言 c17标准 pdf
12-19
C语言是一种通用的编程语言，经过多年的发展，目前发布的最新版本是C17标准。C17标准为C语言的使用者提供了一些新的特性和改进，使得编程更加方便和高效。 C17标准的内容十分丰富，包括了很多新的语法规则、函数和库的新增，同时修复了之前版本的一些 bug 和问题。这些改进主要是为了让C语言更加适合于现代编程的需求，提高程序的性能和安全性。 C语言C17标准的PDF文件可以在互联网上找到并下载，其中包含了C17标准的所有内容和细节。通过阅读这份PDF文件，使用者可以了解C17标准中新增的特性和改进，以及如何在自己的项目中应用这些新特性。 对于想要深入学习C语言的程序员来说，熟悉C17标准是非常重要的。通过阅读C17标准的PDF文件，程序员可以更好地理解C语言的最新规范，同时也可以学习如何利用这些新特性来提高自己的编程水平。 总之，C语言C17标准PDF文件是学习和掌握C语言的重要工具，它为C语言的使用者提供了最新的知识和规范，帮助他们更好地应用C语言进行编程。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 9
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
