【Adams教程】Adams自定义Z轴向上的轴侧视图快捷键

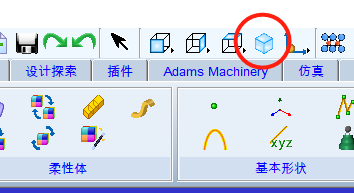

ADAMS中默认的轴侧视图是Y轴向上的轴侧视图

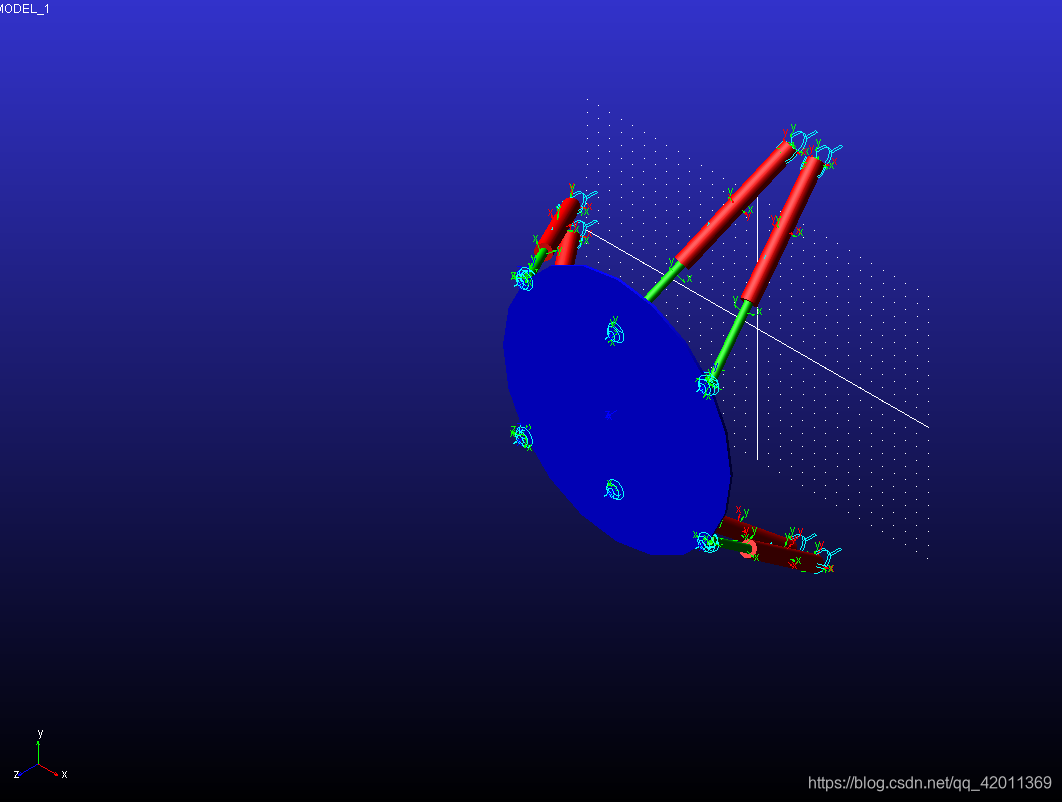

如果我们是按照Z轴向上的方式建立的模型，那么轴侧视图看起来就会十分别扭。

除了手动调整视图方向，怎么能通过快捷键实现Z轴向上的轴侧视图呢？
这里可以通过自定义菜单和宏命令的方式实现。

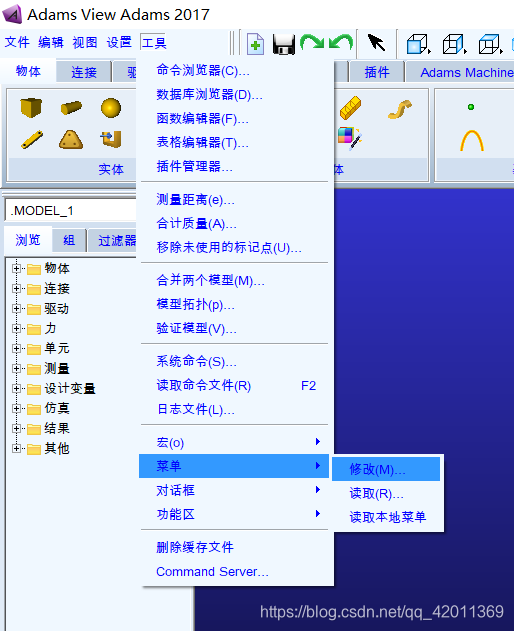

首先我们点击【工具】->【菜单】->【修改】

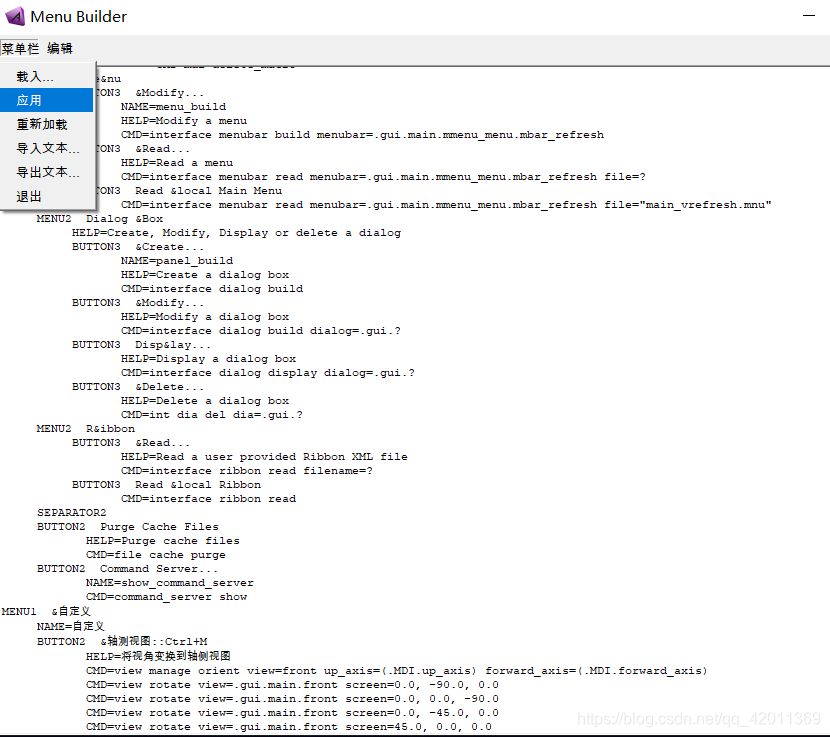

弹出Menu Builder窗口，下拉到窗口最下端，将以下代码复制进去。

MENU1  &自定义
     NAME=自定义
     BUTTON2  &轴测视图::Ctrl+M
            HELP=将视角变换到轴侧视图
            CMD=view manage orient view=front up_axis=(.MDI.up_axis) forward_axis=(.MDI.forward_axis)
            CMD=view rotate view=.gui.main.front screen=0.0, -90.0, 0.0
            CMD=view rotate view=.gui.main.front screen=0.0, 0.0, -90.0
            CMD=view rotate view=.gui.main.front screen=0.0, -45.0, 0.0
            CMD=view rotate view=.gui.main.front screen=45.0, 0.0, 0.0

点击【菜单栏】->【应用】

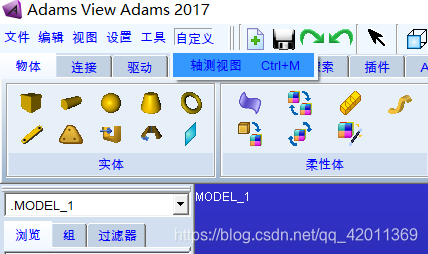

然后就可以看到在工具栏中出现了【自定义】选项，点击【轴侧视图】

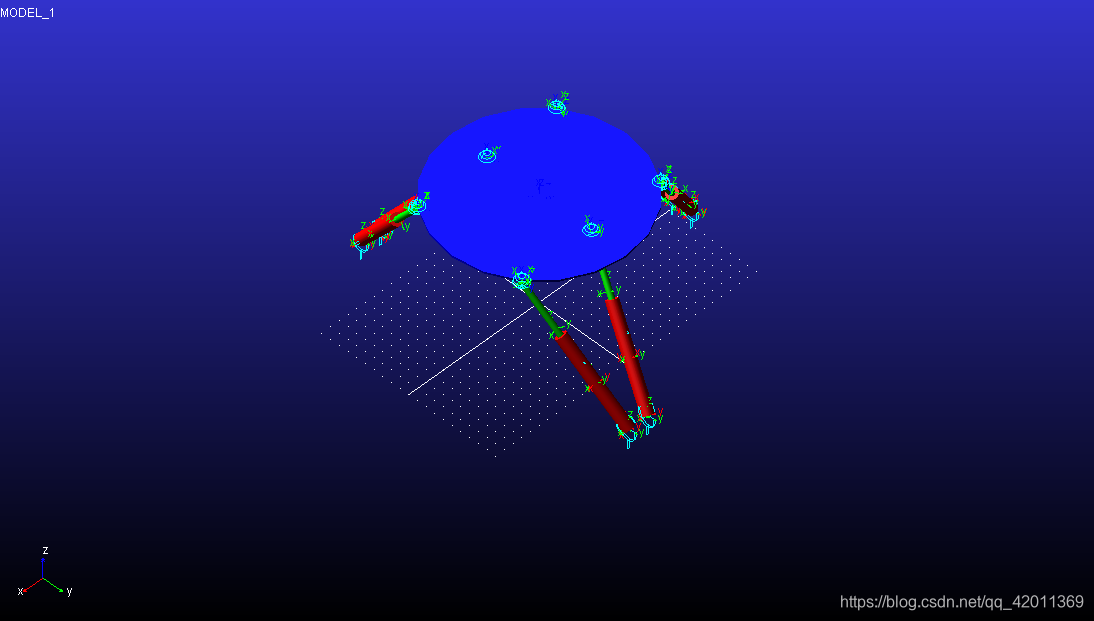

我们就可以看到Z轴向上的轴侧视图了。
