这篇博客介绍了如何在SCDM中创建几何模型，并在Workbench下的Fluent中进行网格划分，特别是针对弯管湍流流动的边界层网格设置。内容包括设置流体区域、测量三角面片尺寸、调整模型大小、生成表面和体网格，以及计算参数的设定。在完成网格划分后，进行了求解前的模型准备和错误检查。

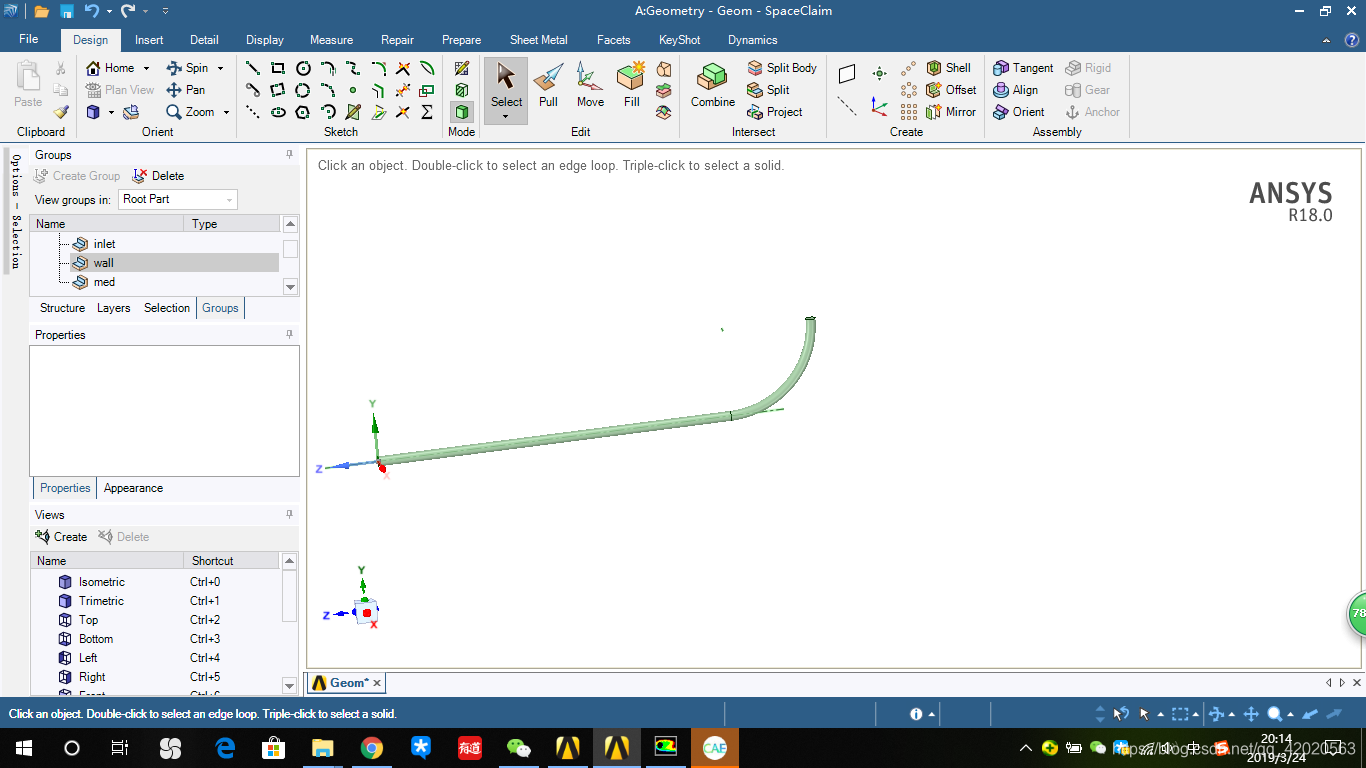

首先在SCDM中创建几何模型，然后在workbench下导入fluent mesh
在fluent mesh下，对其进行
（划分边界层网格必须注意，因为不设置流体区域及无法确认流体区域对固体壁面加密）
- 首先测量一下三角面片的尺寸
- 然后右击model-sizing scouped，确定一下最小值、最大值。然后查看一下该网格的大小是否符合标准
- 右键点击cell-fluid-remesh生成表面网格

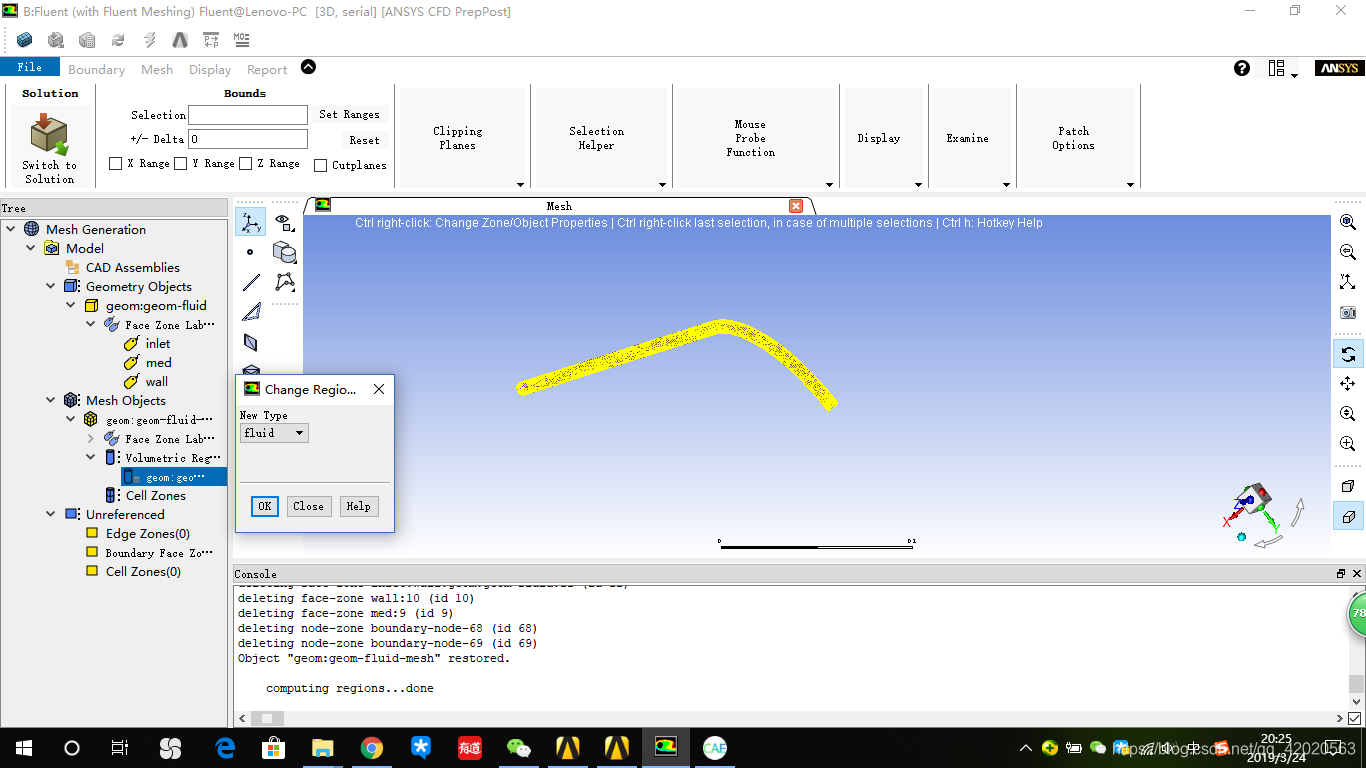

- 接下来进行体网格的划分，之前必须要进行boundary的制定。修改其入口类型等等，而且要compute体积区域，右击其修改类型为fluid。
- 选择mesh里面的部件点击mesh-automesh，点击mesh生成没有边界层的网格，如要生成带边界层的网格则需要勾选boundary-mesh-layer。其中mesh下的cell zone是体网格。在查看体网格时，必须采用BOunds的方式来查看。
这是边界层网格后的效果
